Монтаж водоснабжения в просторном доме часто сопровождается проблемой перепадов давления при одновременном использовании нескольких кранов. Установка системы с распределительным узлом увеличивает время работ примерно на 20-30% по сравнению с простой схемой, но полностью решает вопрос с напором. Коллекторная разводка труб: главные преимущества для больших площадей проявляются именно в стабильности подачи воды в каждую точку. Такой подход превращает инженерные сети в надежный механизм.
Принцип работы распределительного узла

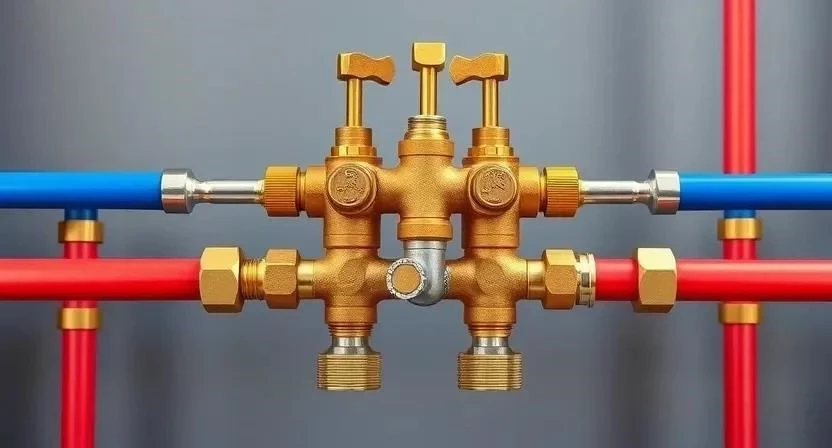

Данная система работает по принципу «гребенки». Магистральный трубопровод подает воду в общий коллектор, который затем распределяет ее по отдельным веткам к каждому смесителю или бойлеру. В отличие от классической последовательной схемы, где одна труба питает все точки через тройники, здесь каждая точка водоразбора имеет свою персональную линию. Это исключает ситуацию, когда включение душа в одной части дома приводит к резкому охлаждению воды на кухне.
Технические параметры и влияние на напор
Давление в системе остается стабильным благодаря гидравлическому балансу. Длина трасс в больших домах может достигать 20-30 метров, что при тройниковой схеме создало бы значительный перепад давления. Использование труб разного диаметра позволяет оптимизировать поток: магистраль делают шире, а подводку к точкам — уже. Я заметил, что при правильном подборе сечения даже в самом удаленном санузле напор остается таким же сильным, как и у самого коллектора.
Сравнение технических характеристик систем
| Параметр | Коллекторная разводка | Тройниковая разводка |
|---|---|---|
| Стабильность давления | Высокая (не зависит от других точек) | Низкая (падает при включении других кранов) |
| Риск перепадов температуры | Отсутствует | Высокий (эффект «ледяного душа») |
| Количество соединений в стенах | Минимальное (только на выходе) | Много (в каждом узле разветвления) |
| Возможность частичного отключения | Да, каждая точка отдельно | Нет, только целыми ветками или всё сразу |
| Расход материалов | Высокий (много трубы) | Низкий (оптимальный метраж) |
Особенности монтажа водоснабжения
Установка начинается с подготовки помещения под технический шкаф. Важно, чтобы распределительный узел находился в центре дома для сокращения длины плеч. Я всегда рекомендую использовать сшитый полиэтилен, так как он позволяет прокладывать трассы без промежуточных фитингов прямо в стяжке пола.
Необходимые материалы:
- Коллектор для воды (ХВС и ГВС) с запорными вентилями
- Труба из сшитого полиэтилена (PEX) диаметром 16 или 20 мм
- Магистральная труба (диаметром 25-32 мм)
- Фитинги для водорозеток (уголки, переходники)
- Крепежные клипсы для фиксации труб
- Запорная арматура на вводе в дом
- Изоляционная оболочка для труб (энергофлекс)
- Специальный шкаф для коллекторного узла
Инструментарий для работы:
- Профессиональный пресс-инструмент (кримпер)
- Труборез для пластиковых труб
- Уровень строительный (пузырьковый или лазерный)
- Перфоратор для штробления стен
- Разводной ключ и набор рожковых ключей
- Маркер для разметки трасс
- Пылесос строительный
Пошаговый процесс установки:
- Проектирование схемы и расчет длины каждой ветки (3-5 часов).
- Монтаж распределительного шкафа и установка коллекторов (4 часа).
- Разметка трасс от гребенки до каждой точки водоразбора (2 часа).
- Прокладка труб в стяжке или штробах без использования тройников (10-20 часов).
- Установка водорозеток в местах выхода труб на стены (5-8 часов).
- Подключение магистрального трубопровода к коллектору (3 часа).
- Опрессовка системы воздухом или водой для проверки герметичности (4 часа).
- Монтаж смесителей и сантехники после отделки (6-10 часов).
Однажды я забыл зафиксировать трубу в одном месте, и она немного «всплыла» при заливке стяжки. Пришлось потратить четыре часа на аккуратный поиск и исправление уровня выхода. Чтобы этого избежать, используйте качественные клипсы и проверяйте фиксацию дважды. Помните о безопасности: работайте в защитных очках при резке труб и обязательно используйте респиратор при штроблении бетона.
Надежность и эксплуатация системы
Главный козырь такой схемы — отсутствие соединений внутри перекрытий или стен. Все стыки находятся либо в коллекторном шкафу, либо в точке выхода. Это сводит риск протечки в скрытых зонах практически к нулю. Срок службы качественного сшитого полиэтилена достигает 50 лет. Обслуживание предельно простое: если в ванной потек смеситель, я просто поворачиваю вентиль на коллекторе, и вода отключается только в этой точке. Остальной дом продолжает пользоваться водой в обычном режиме.
Организация технического пространства

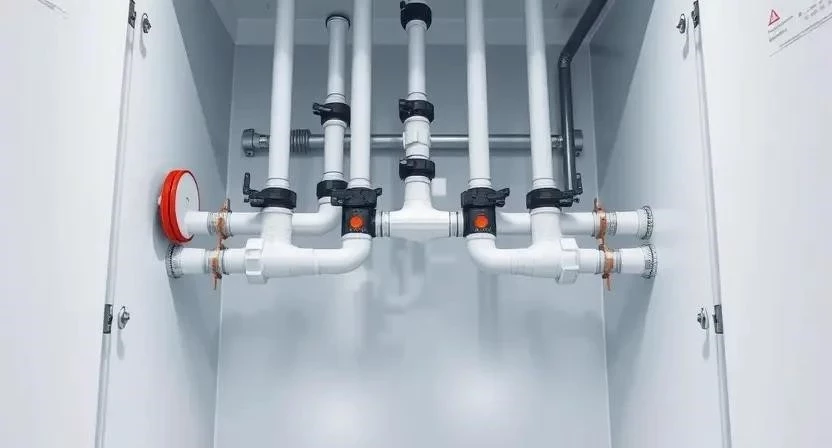

Эстетика инженерных сетей зависит от правильного размещения узла. Компактные распределительные шкафы позволяют спрятать все трубы и вентили за аккуратной дверцей, которая вписывается в интерьер коридора или прачечной. Внутри шкафа все линии укладываются параллельно, что облегчает визуальный контроль и доступ к запорной арматуре. Чистота линий в узле говорит о профессионализме мастера.
Расчет стоимости и затрат
Коллекторная разводка обходится дороже из-за большего расхода труб. Вместо одной магистрали с ответвлениями мы тянем полноценную линию к каждому устройству. Однако экономия проявляется при ремонте: не нужно вскрывать всю стену, чтобы заменить один проблемный участок.
Примерная смета материалов для разных площадей
| Статья расходов | Дом 100 м² (руб.) | Дом 200 м² (руб.) | Примечание |
|---|---|---|---|
| Коллекторы и шкаф | 15 000 – 25 000 | 30 000 – 50 000 | Зависит от количества точек |
| Трубы PEX (метраж) | 20 000 – 35 000 | 45 000 – 70 000 | Расход выше в 1.5-2 раза |
| Фитинги и расходники | 7 000 – 12 000 | 15 000 – 25 000 | Качественная латунь |
| Работа мастера | 25 000 – 40 000 | 50 000 – 80 000 | Сложность монтажа выше |
| 67 000 – 112 000 | 140 000 – 225 000 | Ориентировочно |
Я рассчитывал бюджет для дома в 150 м² и увидел, что стоимость материалов выросла на 40% по сравнению с тройниковой схемой. Но когда я представил, как в будущем буду управлять системой, решил не экономить. Своими руками можно сэкономить на работе мастера (около 30-60 тысяч рублей), но только если есть подходящий пресс-инструмент в аренде.
Преимущества и недостатки схемы
Система идеально подходит для объектов с несколькими санузлами и большой удаленностью точек водоразбора. Основной минус — цена и объем материалов.
Главные достоинства системы:
- Полное отсутствие перепадов давления при одновременном разборе.
- Возможность отключить любой смеситель без остановки всей системы.
- Минимальное количество соединений в полу и стенах.
- Простой монтаж труб без использования тройников в стяжке.
- Высокая надежность и долговечность материалов.
- Удобство управления всеми потоками в одном месте.
- Легкость модернизации системы (добавление новой точки через свободный выход коллектора).
Сводная таблица плюсов и минусов
| Критерий | Плюсы (+) | Минусы (-) |
|---|---|---|
| Комфорт | Стабильная температура воды | Нет существенных минусов |
| Надежность | Нет скрытых стыков труб | Зависимость от качества одного узла |
| Бюджет | Долгосрочная экономия на ремонте | Высокие начальные вложения |
| Монтаж | Простая прокладка линий | Большой объем труб |
| Обслуживание | Локальное перекрытие точек | Требуется место под шкаф |
Рекомендации по выбору схемы
Если в доме один санузел и кухня на небольшой площади (до 60 м²), тройниковая разводка будет вполне оправдана. Для объектов от 100 м² или при наличии двух и более полноценных санузлов коллекторная схема становится безальтернативной. Она гарантирует, что в душевой кабине не будет скачков температуры, когда кто-то на кухне открывает кран.
Подбор диаметра трубы в зависимости от удаленности
| Расстояние до точки (м) | Рекомендуемый диаметр (мм) | Тип нагрузки | Ожидаемый напор |
|---|---|---|---|
| До 5 м | 16 мм | Низкая (смеситель) | Отличный |
| 5 – 12 м | 16 мм | Средняя (душевая) | Стабильный |
| 12 – 20 м | 20 мм | Средняя (ванна) | Стабильный |
| Свыше 20 м | 20 мм | Высокая (бойлер) | Достаточный |
| Магистраль | 25 – 32 мм | Общая подача | Максимальный |
Советы профессионалов по выбору компонентов
Я предпочитаю использовать трубы из сшитого полиэтилена типа PEX-a. Они более эластичны и обладают «эффектом памяти» — если труба случайно заломится, ее можно восстановить прогревом. Что касается брендов, то Rehau и Stout считаются эталоном, но и Valtec предлагает отличное соотношение цены и качества для частного домостроения. Главное — не экономить на пресс-фитингах, так как именно они обеспечивают герметичность всей сети.
Часто задаваемые вопросы (FAQ)
Можно ли комбинировать коллекторную и тройниковую схемы?
Да, это возможно. Например, основной узел делает разводку по этажам, а внутри этажа используется тройниковая схема. Но это лишает систему главного преимущества — стабильного давления.
Какой диаметр выбрать для магистрали в дом на 200 м²?
Обычно используют трубу 32 мм. Этого достаточно, чтобы обеспечить полноценный поток воды для всех точек водоразбора одновременно.
Где лучше всего разместить коллекторный узел?
В техническом помещении, прачечной или в специально выделенном шкафу в коридоре. Важно, чтобы узел был максимально равноудален от всех потребителей.
Нужно ли ставить фильтры перед коллектором?
Обязательно. Грязевик и фильтр тонкой очистки должны стоять до распределительного узла, чтобы защитить вентили «гребенки» от засоров.
Можно ли использовать полипропилен для такой разводки?
Технически можно, но крайне не рекомендуется. Полипропилен требует много соединений, что увеличивает риск протечек в стяжке. Сшитый полиэтилен здесь намного надежнее.
Как проверить систему перед заливкой пола?
Проводится опрессовка. Система заполняется водой под давлением, которое в 1.5 раза превышает рабочее, и выдерживается несколько часов. Давление не должно упасть.
Что делать, если не хватает выходов на коллекторе?
Лучше сразу купить коллектор с запасом (например, на 8 выходов вместо 6). Добавить новый коллектор позже будет гораздо сложнее и дороже.
