Монтаж распределительного узла отопления

Организация разводки отопления через распределительный узел позволяет точно регулировать температуру в каждой комнате. Обычно монтаж занимает от 8 до 16 рабочих часов, а стоимость материалов для среднего дома начинается от 15 000 рублей. Правильное подключение коллектора к котлу гарантирует равномерный прогрев всех помещений. Эта задача требует точности и соблюдения технических норм.

Подготовка к работе и оценка сложности

Сборка системы средней сложности требует базовых навыков работы с пластиковыми трубами и понимания принципов гидравлики. Основная трудность заключается в правильном расчете диаметров, чтобы избежать падения давления. Я всегда рекомендую заранее составить схему всех контуров. Время выполнения работ зависит от количества веток отопления, но обычно уходит один-два дня. Место установки коллекторного узла выбирают в центре здания для минимизации длины труб.

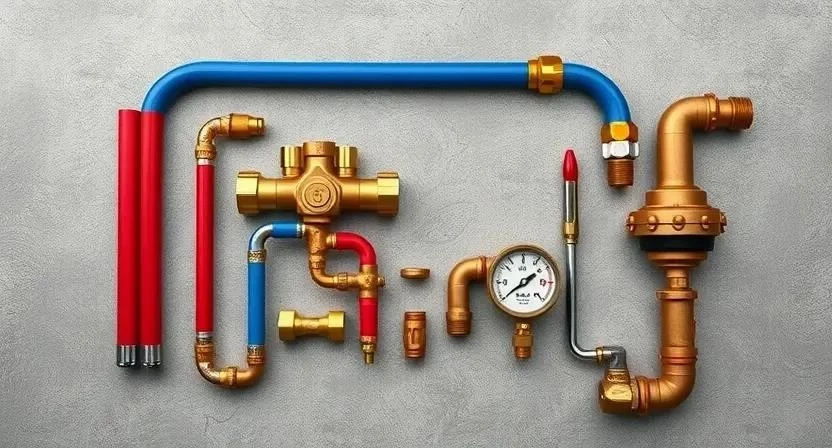

Перечень необходимых материалов

Для качественной сборки понадобятся надежные комплектующие. Я использую только проверенные бренды, так как протечка в стяжке пола обернется капитальным ремонтом.

• Коллектор (гребенка) из латуни или полипропилена.
• Трубы PEX (сшитый полиэтилен) для теплых полов и радиаторов.
• Полипропиленовые трубы (PP) для магистралей от котла.
• Пресс-фитинги и обжимные кольца.
• Запорные шаровые краны.
• Теплоизоляция для труб.
• Силиконовый герметик и ФУМ-лента.
• Кронштейны для фиксации узла.
• Манометр для контроля давления.
• Автоматический воздухоотводчик.

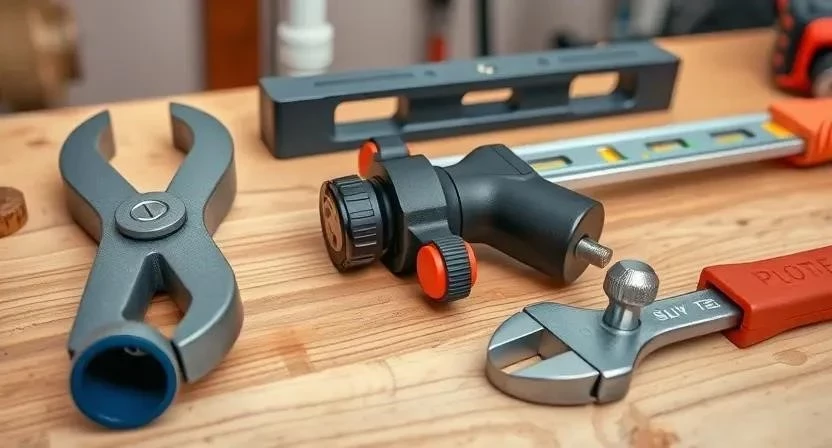

Инструментарий для монтажа

Без специального оборудования собрать герметичную систему невозможно. Если дорогой инструмент вроде пресс-клещей покупать невыгодно, лучше взять их в аренду на несколько дней.

• Труборез для чистого среза.
• Паяльник для полипропилена.
• Обжимной инструмент (пресс).
• Строительный уровень.
• Разводной ключ.
• Рулетка.
• Фаскосниматель.

Организация рабочего пространства

Сначала определяют точное место монтажа, чтобы до коллектора было удобно добираться. Пространство вокруг котла расчищают от лишнего мусора и коробок. Стены и пол застилают пленкой, чтобы капли герметика или грязь не испортили отделку. Важно обеспечить свободный доступ к сервисному меню котла и всем запорным кранам.

Подготовка поверхности и крепление

Пошаговая технология установки

Работа выполняется последовательно. Соблюдайте технику безопасности: используйте защитные перчатки и очки при резке металла и пластика. При работе с химией обязательно проветривайте помещение.

1. Монтаж шкафа или кронштейнов (1 час). Устанавливаю основание, проверяю вертикаль и фиксирую дюбелями.
2. Подключение подачи от котла (1.5 часа). Соединяю выход котла с верхним коллектором с помощью PP-трубы.
3. Подключение обратки (1.5 часа). Прокладываю линию от нижнего коллектора обратно к котлу.
4. Установка арматуры и фильтров (1 час). Ставлю фильтр грубой очистки на обратке, чтобы грязь не забила гребенку.
5. Подключение контуров (3 часа). Развожу трубы PEX к радиаторам или теплому полу, фиксируя их в зажимах.
6. Монтаж воздухоотводчиков (0.5 часа). Устанавливаю автоматические клапаны в верхних точках системы.
7. Проверка герметичности (2 часа). Подаю давление воздуха или воды, проверяю каждый стык мыльным раствором.
8. Заполнение теплоносителем (1 час). Медленно заливаю воду, следя за давлением на манометре.
9. Балансировка потоков (1 час). Регулирую расходомеры так, чтобы дальние комнаты грели так же, как ближние.
10. Финальный пуск (1 час). Включаю котел, проверяю температуру на выходе каждого контура.

Технические нюансы и тонкости

Температурный режим должен соответствовать типу труб. Для теплого пола используют PEX, так как он выдерживает расширение. Диаметр труб подбирают исходя из мощности котла: для подачи обычно берут 25-32 мм, для контуров — 16 мм. Я заметил, что при использовании слишком тонких труб на длинных участках радиаторы греют неравномерно. Влажность в помещении не влияет на монтаж, но важно, чтобы трубы не подвергались воздействию прямых солнечных лучей без изоляции. Разные типы пластика соединяют только через специальные переходные фитинги.

Типичные ошибки новичков

Ошибки в отоплении стоят дорого. Я сам сталкивался с проблемой воздуха в системе, когда забыл поставить воздухоотводчик в высшей точке.

1. Перепутали подачу и обратку, из-за чего циркуляция нарушилась.
2. Забыли поставить фильтр грубой очистки, и насос забился шламом.
3. Недостаточно затянули пресс-фитинги, что вызвало микропротечки.
4. Оставили воздушные пробки в контурах, из-за чего часть комнат осталась холодной.
5. Неправильно рассчитали мощность насоса, и теплоноситель не доходит до дальних точек.

Расчет стоимости монтажа

Затраты складываются из стоимости материалов и оплаты труда. Самостоятельный монтаж позволяет сэкономить, но требует покупки дорогого инструмента.

Обслуживание системы после пуска

Раз в сезон проверяю давление в системе, добавляя воду при необходимости. Удаляю воздух через краны Маевского или автоматические отводчики. Стыки осматриваю на предмет запотевания или капель. Срок службы латунного коллектора при правильной эксплуатации составляет до 25 лет. Важно не перегревать систему выше допустимых норм для пластиковых труб.

Альтернативные способы подключения

Для больших домов используют гидравлический разделитель (гидрострелку). Он выравнивает потоки между котлом и коллекторной группой. Сравнивая материалы, отмечу: латунь долговечнее и надежнее полипропилена, но стоит дороже. В одном из проектов я заменил полипропиленовую гребенку на латунную, и система стала работать стабильнее при высоких температурах. Существуют также бесканальные системы, где трубы идут напрямую, но они лишают возможности точной балансировки каждой комнаты.

Ответы на частые вопросы

Можно ли ставить коллектор без шкафа?
Да, можно закрепить его на стене с помощью кронштейнов, но шкаф защищает трубы от механических повреждений и лучше скрывает узел.

Какой диаметр трубы выбрать для подачи?
Обычно используют 25 мм для небольших домов и 32 мм для систем с большим количеством контуров.

Нужен ли отдельный насос на коллектор?
Если встроенного насоса котла не хватает для прокачки всех веток, ставят дополнительный циркуляционный насос.

Как сбалансировать ветки отопления?
С помощью расходомеров на коллекторе: прикрывают ближние контуры и открывают дальние.

Чем заменить дорогую гребенку?
Можно собрать распределительный узел из полипропиленовых труб и тройников, но регулировать потоки будет невозможно.

Как часто нужно стравливать воздух?
Обычно один раз перед началом отопительного сезона и при любом изменении давления.

Можно ли подключать коллектор к электрическому котлу?
Да, принцип подключения идентичен газовому или твердотопливному котлу.
