Монтаж системы отопления пола начинается с детального планирования и точных расчетов. Процесс требует аккуратности, так как любые ошибки в проектировании приведут к появлению холодных зон в комнатах. В среднем такая работа занимает от 7 до 14 дней, не считая времени просушки стяжки. Стоимость материалов существенно зависит от площади помещения, но грамотная схема водяного теплого пола позволяет оптимизировать затраты и избежать лишнего расхода труб.
Особенности подготовки к проекту
Я считаю, что водяной теплый пол своими руками под силу любому, кто владеет базовыми навыками сантехники. Главное — понимать принципы циркуляции теплоносителя и уметь работать с обжимными фитингами. Основная сложность заключается в гидравлическом расчете, чтобы насос мог продавить теплоноситель по всем контурам. На выполнение всех этапов, от разметки до заливки бетона, уходит около двух недель активной работы. Оптимально проводить монтаж в период с весны по осень, чтобы естественная вентиляция помогала стяжке сохнуть равномерно.

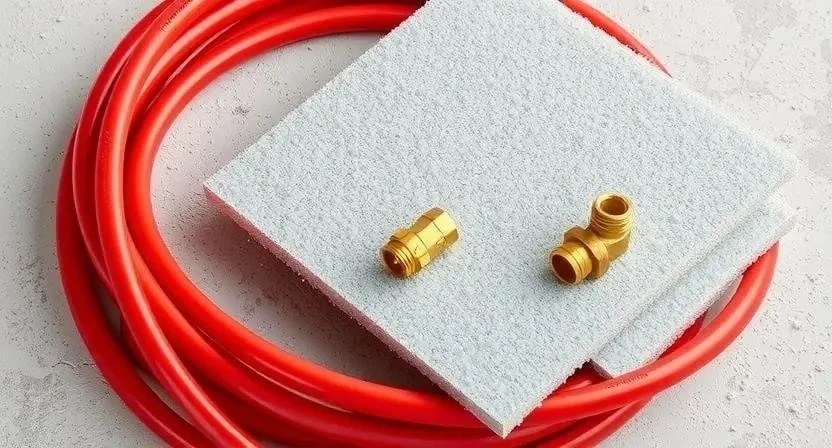

Перечень необходимых материалов
Для качественной реализации проекта потребуется набор специализированных компонентов. Я всегда рекомендую выбирать трубы из сшитого полиэтилена (PEX), так как они обладают высокой стойкостью к разрывам и коррозии. Важно подбирать утеплитель с высокой плотностью, чтобы он не просел под весом бетонной стяжки.
- Труба PEX (диаметром 16 или 20 мм) — основной теплоноситель.
- Экструдированный пенополистирол (ЭППС) — теплоизоляционный слой.
- Распределительный коллектор с расходомерами — управление потоками.
- Демпферная лента — защита от расширения стяжки.
- Смесительный узел с циркуляционным насосом — регулировка температуры.
- Фитинги и соединительные элементы — герметизация стыков.
- Бетон или пескобетон М300 — основа для труб.
- Монтажная лента или скобы — фиксация трубы к утеплителю.
Расчет количества материалов производится исходя из шага укладки (обычно 15-20 см) и площади комнаты. Для расчета длины трубы на 1 м² при шаге 15 см потребуется примерно 6.7 метров трубы.
| Материал | Расход на 1 м² | Примерная цена за ед. | |
|---|---|---|---|
| Труба PEX 16мм | 6.7 м | 60 руб/м | 8 060 руб |
| ЭППС 30-50мм | 1 лист (0.5 м²) | 300 руб/лист | 12 000 руб |
| Демпферная лента | 0.2 м | 40 руб/м | 1 600 руб |
| Бетон М300 | 0.05 м³ | 5000 руб/м³ | 5 000 руб |
| Коллектор (на 4 контура) | 1 шт на дом | 8 000 руб/шт | 8 000 руб |

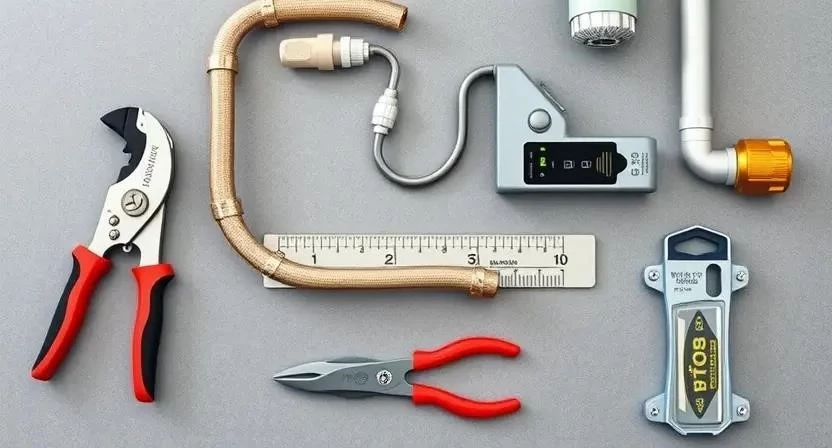

Инструментарий для монтажа
Использование профессионального инструмента сокращает время работ и гарантирует герметичность соединений. Некоторые позиции, например расширитель для труб, стоят дорого, поэтому их проще взять в аренду на несколько дней.
- Труборез — для идеально ровного среза трубы.
- Расширитель (калибратор) — для подготовки концов трубы под фитинги.
- Строительный уровень — проверка горизонтали основания.
- Перфоратор — монтаж коллекторного шкафа и креплений.
- Миксер для бетона — качественное перемешивание раствора.
- Рулетка и маркер — точная разметка шага укладки.
- Клещевой инструмент — для работы с фитингами.
| Инструмент | Назначение | Приоритет (Купить/Аренда) |
|---|---|---|
| Труборез | Чистый срез трубы | Купить |
| Расширитель | Подготовка под фитинг | Аренда |
| Миксер | Замес стяжки | Аренда |
| Уровень | Контроль плоскости | Купить |
| Перфоратор | Сверление отверстий | Купить/Аренда |
Подготовка помещения к работам
Первым делом необходимо полностью очистить пол от строительного мусора, пыли и остатков старых покрытий. Я рекомендую вынести все лишние предметы из комнаты, чтобы обеспечить свободный доступ к каждой точке пола. Стены в зоне примыкания к полу стоит защитить пленкой. Важно заранее определить место установки котла и коллекторного узла, чтобы не перекладывать трубы в будущем.
Работа с основанием поверхности
Кривое основание может привести к чрезмерному расходу бетона или возникновению пустот под трубами. Сначала я проверяю перепады высот с помощью уровня или лазерного нивелира. Если ямы слишком глубокие, их заполняют подсыпкой или быстрым цементом. После этого наносится первичная гидроизоляция, чтобы влага из стяжки не уходила в плиту перекрытия. Завершающим этапом становится грунтовка поверхности валиком в два слоя с интервалом 2 часа — второй слой наносится перпендикулярно первому для лучшей адгезии.
Пошаговая технология укладки
Монтаж требует строгого соблюдения последовательности. Я заметил, что спешка на этапе разметки всегда приводит к ошибкам при заливке.
- Составление схемы раскладки (2-4 часа). Выбираю между «улиткой» (равномерный прогрев) и «змейкой» (проще в монтаже).
- Установка демпферной ленты (2 часа). Проклеиваю ленту по всему периметру стен. Это предотвратит трещины в стяжке при тепловом расширении.
- Укладка теплоизоляции (4-8 часов). Плотно укладываю листы ЭППС. Между ними не должно быть щелей, иначе тепло уйдет вниз.
- Разметка шага (2 часа). Наношу линии на утеплитель. В зонах у окон и дверей шаг делаю меньше (10-12 см) для компенсации теплопотерь.
- Монтаж труб (1-3 дня). Укладываю трубу по схеме, фиксируя её специальными скобами или монтажной лентой.

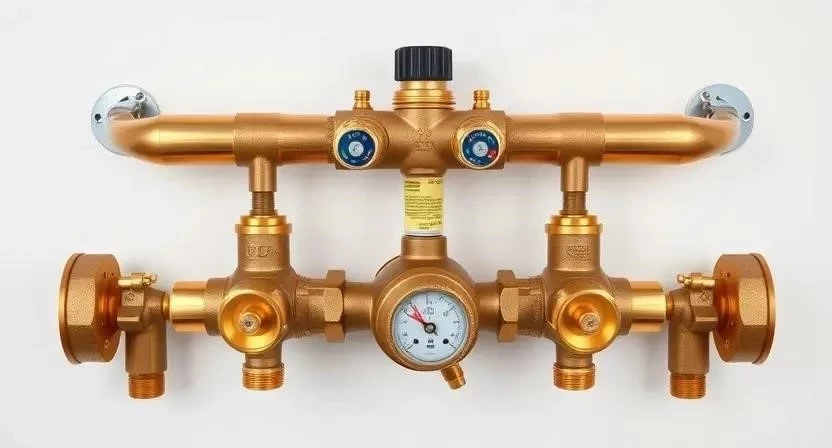

- Установка коллектора (4-6 часов). Монтирую распределительный узел в шкаф на уровне 40-60 см от пола.
- Соединение контуров (4 часа). Подключаю контуры к коллектору с помощью фитингов.
- Опрессовка системы (24 часа). Закачиваю в систему воздух или воду под давлением, превышающим рабочее в 1.5 раза. Это критический этап!
- Заливка стяжки (1 день). Заливаю бетон слоем 5-8 см, тщательно выравнивая его правилом.
- Просушка (21-28 дней). Оставляю пол в покое. Нельзя включать нагрев сразу после заливки.
- Чистовое покрытие (2-5 дней). Укладываю плитку или ламинат после полного высыхания бетона.
Пример из опыта: Однажды я решил сэкономить и не использовать демпферную ленту в маленьком санузле. Через год по центру стяжки пошла трещина, так как бетону было некуда расширяться при нагреве. Теперь я ставлю ленту даже в самых крошечных помещениях.
Технические нюансы и рекомендации
Температура воздуха в помещении влияет на скорость застывания стяжки. При слишком сильном сквозняке бетон может потрескаться, поэтому окна лучше держать закрытыми в первые дни. Оптимальный шаг укладки для жилых комнат — 150-200 мм, для санузлов — 100-150 мм. Я всегда проверяю совместимость труб и теплоносителя: если используется антифриз, труба должна быть устойчива к химическому воздействию.
Типичные ошибки при монтаже
Новички часто делают контуры слишком длинными (более 100-120 метров), из-за чего насос не может обеспечить нормальную циркуляцию, и конец петли остается холодным. Еще одна грубая ошибка — отсутствие опрессовки. Если труба лопнула под стяжкой, придется вскрывать весь пол. Также часто игнорируют толщину утеплителя, выбирая слишком тонкий слой, что приводит к прогреву перекрытий соседей снизу.
Пример из опыта: Мой сосед уложил трубы слишком близко к краю стены, прямо под демпферную ленту. В итоге в этой зоне образовался «мостик холода», и по периметру комнаты начал скапливаться конденсат.
Расчет стоимости реализации
Стоимость зависит от того, выполняете ли вы работы самостоятельно или нанимаете бригаду. Самостоятельный монтаж позволяет сэкономить на оплате труда, но требует покупки собственного инструмента.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Разница / Экономия |
|---|---|---|---|
| Материалы (на 20 м²) | 30 000 | 30 000 | 0 |
| Работа по монтажу | 0 | 15 000 | 15 000 |
| Аренда инструмента | 3 000 | 0 (у мастера свое) | -3 000 |
| 33 000 | 45 000 | 12 000 руб |
Эксплуатация и уход за системой
Первый запуск системы должен быть плавным. Я рекомендую поднимать температуру теплоносителя на 2-5 градусов в сутки. Резкий нагрев может привести к растрескиванию стяжки из-за температурного шока. Раз в два года стоит проверять состояние фильтров в коллекторном узле и обновлять теплоноситель, если используются присадки. Срок службы качественной трубы PEX составляет более 50 лет.
Пример из опыта: При первом запуке в своем доме я выставил сразу 50 градусов. Стяжка начала «хрустеть», и появились микротрещины. Теперь я всегда объясняю заказчикам правило постепенного прогрева.
Сравнение с альтернативными технологиями
Водяной пол значительно экономичнее электрического в долгосрочной перспективе, особенно при использовании газового котла. Однако он требует более сложного монтажа и наличия стяжки. Существуют также «сухие» системы (на специальных профилях), которые не требуют бетона и позволяют поднять уровень пола всего на 3-5 см, но они стоят дороже и имеют меньшую теплоемкость.
Ответы на популярные вопросы
- Какова максимальная длина одного контура? Обычно до 100-120 метров, чтобы избежать слишком высокого гидравлического сопротивления.
- Можно ли укладывать ламинат на водяной пол? Да, но только специальный ламинат с пометкой «подходит для теплых полов» и при температуре поверхности не выше 27°C.
- На сколько поднимется уровень пола? В среднем на 7-12 см (утеплитель + труба + стяжка).
- Что делать при протечке трубы в стяжке? Потребуется поиск места утечки с помощью тепловизора и локальный ремонт или замена контура через коллектор.
- Нужен ли отдельный котел для теплого пола? Не обязательно, достаточно установить смесительный узел, который снизит температуру воды с котла до комфортных 35-45°C.
- Как влияет шаг укладки на тепло? Чем меньше шаг, тем выше теплоотдача и равномернее прогрев.
- Можно ли использовать обычную полипропиленовую трубу? Нет, она имеет слишком большой коэффициент расширения и может деформироваться в бетоне.
Меры безопасности: При работе с бетономешалкой и перфоратором обязательно используйте защитные очки и перчатки. При работе с химическими присадками для бетона обеспечьте проветривание помещения. Помните об электробезопасности при подключении циркуляционного насоса — используйте заземление и УЗО.
