Установка системы водяного теплого пола представляет собой комплексный инженерный процесс, требующий точности при расчетах и аккуратности при монтаже. Реализация такого проекта в среднем занимает от 7 до 14 дней в зависимости от площади помещения. Стоимость материалов на один квадратный метр варьируется от 1500 до 3500 рублей. Правильно смонтированный водяной теплый пол позволяет снизить общие затраты на отопление дома за счет низкой температуры теплоносителя. В итоге получается комфортный микроклимат во всем помещении.
Особенности подготовки к работе
Перед началом монтажа я всегда оцениваю уровень сложности задачи. Для работы потребуются базовые навыки сантехника: умение работать с фитингами, понимание принципов гидравлики и опыт работы с электроинструментом. Основной объем работ приходится на период после возведения стен, но до чистовой отделки. Оптимально проводить монтаж в теплое время года, чтобы стяжка сохла естественным образом без риска появления трещин от резких перепадов температур.

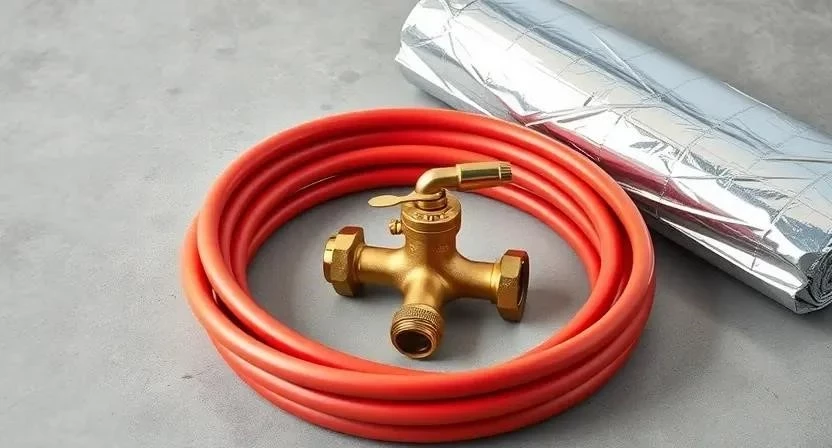

Материалы для системы
Для качественного результата я подбираю материалы с запасом 5-10%. Основной упор делаю на надежность труб и точность настройки коллектора. Рекомендую выбирать проверенные бренды из сшитого полиэтилена (PEX), так как они менее подвержены деформациям.
- Труба PEX (диаметром 16 или 20 мм) — основной теплоноситель.
- Коллекторный узел с расходомерами — распределение потоков.
- Экструдированный пенополистирол (ЭППС) — теплоизоляция пола.
- Демпферная лента — компенсация расширения стяжки.
- Армирующая сетка или скобы — фиксация труб.
- Смесительный узел с насосом — регулировка температуры.
- Фитинги и соединители — герметизация узлов.
- Бетонная смесь или готовая стяжка — заливка системы.
Расход материалов рассчитывается исходя из шага укладки. При шаге 15 см на 1 м² уходит примерно 6.7 метров трубы.
| Материал | Расход на 1 м² | Ориентировочная цена за ед. | |
|---|---|---|---|
| Труба PEX 16мм | 6.7 м | 60 руб/м | 4 020 руб |
| ЭППС 30мм | 1 м² | 250 руб/м² | 2 500 руб |
| Демпферная лента | 0.4 м | 40 руб/м | 400 руб |
| Стяжка (ЦПС) | 0.05 м³ | 4500 руб/м³ | 2 250 руб |
| Скобы для фиксации | 15 шт | 5 руб/шт | 750 руб |
Инструменты для монтажа
Я предпочитаю использовать профессиональный инструмент, чтобы избежать протечек в будущем. Некоторые позиции дорого стоят, поэтому их проще взять в аренду на неделю.
- Труборез — для идеально ровного среза трубы без заусенцев.
- Расширитель (калибратор) — подготовка конца трубы под фитинг.
- Лазерный уровень — разметка контуров и контроль горизонтали.
- Перфоратор — крепление коллектора к стене.
- Строительный пылесос — очистка основания перед заливкой.
| Инструмент | Назначение | Способ получения |
|---|---|---|
| Труборез | Чистый рез трубы | Покупка |
| Расширитель | Подготовка краев трубы | Покупка |
| Лазерный уровень | Разметка и выравнивание | Аренда |
| Перфоратор | Монтаж узлов | Покупка/Аренда |
| Миксер для бетона | Замес стяжки | Аренда |
Подготовка помещения и поверхности
Сначала я полностью очищаю пространство от строительного мусора и лишних предметов. Стены закрываю защитной пленкой, чтобы брызги бетона не испортили отделку. Организую свободный доступ к местам, где будет стоять котел и смесительный узел.
Основание пола очищаю от пыли и жирных пятен. Если на плите есть глубокие трещины, заполняю их ремонтным составом. Проверяю горизонтальность поверхности правилом; перепады более 1 см устраняю выравнивающим слоем. Наношу грунтовку глубокого проникновения валиком в два слоя с интервалом 2 часа. Второй слой прохожу перпендикулярно первому. Это обеспечивает качественную адгезию стяжки с основанием и убирает лишнюю пыль, которая может ослабить бетон.
Пошаговая инструкция по установке
Монтаж выполняю строго по технологии, чтобы система работала десятилетиями. Я заметил, что спешка на этапе разметки приводит к лишнему расходу трубы.

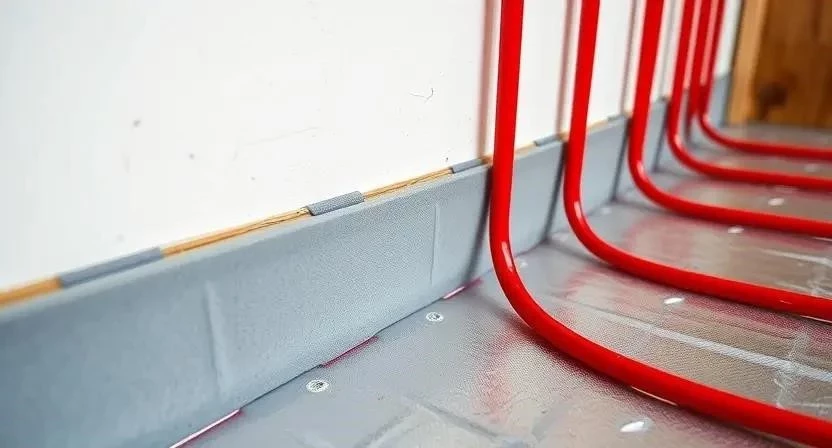

- Укладка демпферной ленты (2-3 часа). Приклеиваю ленту по всему периметру стен. Это предотвращает трещины в стяжке при температурном расширении.
- Монтаж теплоизоляции (4-6 часов). Укладываю плиты ЭППС плотно друг к другу. Щели запениваю, чтобы тепло не уходило в перекрытие.

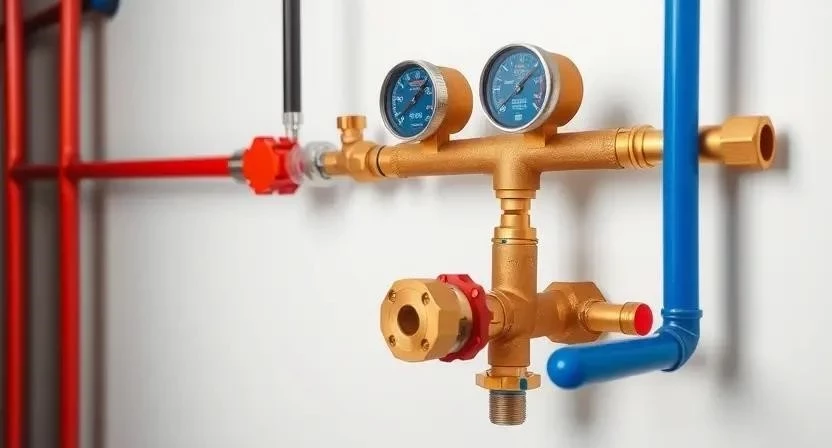

- Установка коллекторного узла (3-5 часов). Креплю распределитель на стену на уровне 40-60 см от пола. Подключаю его к магистрали отопления.
- Разметка контуров (3-4 часа). Рассчитываю длину каждой петли. Стараюсь, чтобы один контур не превышал 80-100 метров, иначе насос не продавит теплоноситель.

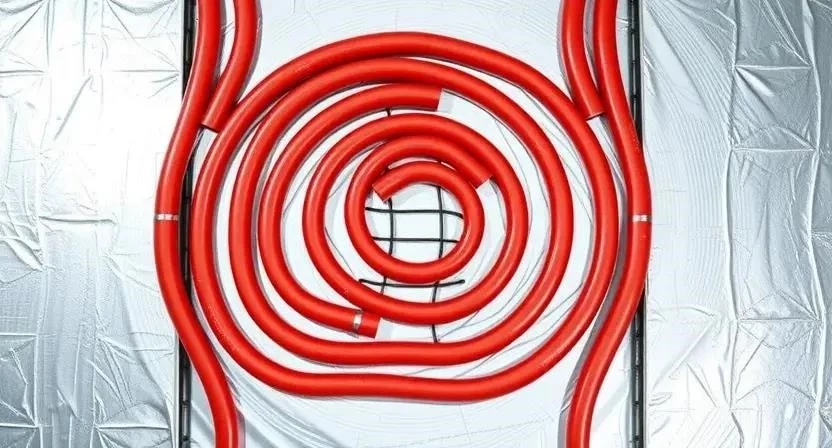

- Укладка трубы (8-12 часов). Раскладываю трубу «улиткой». Этот метод обеспечивает более равномерный прогрев поверхности. Соблюдаю шаг 150 мм.
- Фиксация (4-6 часов). Прикрепляю трубу к сетке или утеплителю с помощью специальных скоб. Однажды я сэкономил на скобах, и труба всплыла при заливке — пришлось все переделывать.
- Подключение к коллектору (2-3 часа). Соединяю концы труб с распределителем через фитинги.
- Опрессовка системы (4-8 часов). Закачиваю в систему воду под давлением, превышающим рабочее в 1.5 раза. Слежу за манометром в течение нескольких часов.
- Заливка стяжки (8-16 часов). Заливаю бетонный раствор толщиной 5-7 см. Использую правило для выравнивания поверхности.
- Просушка (14-28 дней). Оставляю бетон сохнуть. Не включаю отопление до полного набора прочности.
| Этап работ | Время | Особенности |
|---|---|---|
| Подготовка и изоляция | 1 день | Герметичность стыков ЭППС |
| Разметка и укладка | 2-3 дня | Соблюдение шага и радиусов изгиба |
| Опрессовка | 1 день | Контроль давления по манометру |
| Заливка стяжки | 1-2 дня | Вибрирование бетона |
| Технологический перерыв | 2-4 недели | Естественное высыхание |
Важные нюансы и безопасность
При заливке стяжки слежу за влажностью в помещении. Слишком сильный сквозняк приведет к быстрому испарению воды и появлению трещин. Температура в комнате должна быть от +15 до +25 градусов. Полное высыхание бетона занимает около месяца, только после этого можно приступать к укладке плитки или ламината.
Меры безопасности:
При работе с бетоном обязательно использую резиновые перчатки, чтобы избежать химических ожогов кожи. При сверлении стен надеваю защитные очки и респиратор. Все электроинструменты подключаю через УЗО. Категорически запрещено включать нагрев пола в свежезалитую стяжку — это разрушит структуру бетона.
Типичные ошибки новичков
Многие пытаются сэкономить на мелочах, что приводит к серьезным проблемам. Я часто вижу одну и ту же ошибку: отсутствие опрессовки перед заливкой. Если труба лопнет под бетоном, придется вскрывать весь пол.
- Слишком большой шаг укладки (более 20 см), из-за чего пол греет полосами.
- Игнорирование демпферной ленты, что ведет к трещинам по периметру.
- Слишком длинные контуры (более 110 м), создающие высокое гидравлическое сопротивление.
- Использование дешевых труб с толстыми стенками, которые сложно гнуть.
- Заливка стяжки слишком тонким слоем (менее 3 см) без армирования.
- Отсутствие смесительного узла, из-за чего в пол идет слишком горячая вода.
- Неправильный выбор диаметра трубы под мощность котла.
Расчет стоимости
Я посчитал затраты для комнаты площадью 20 м². Разница между самостоятельным монтажом и наймом бригады весьма ощутима. Я решил делать все сам, и это позволило мне вложить сэкономленные деньги в более качественный коллектор.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 35 000 | 35 000 | 0 |
| Работа по монтажу | 0 | 20 000 | 20 000 |
| Аренда инструмента | 3 000 | 0 (у мастера свое) | -3 000 |
| Подключение и пуск | 0 | 5 000 | 5 000 |
| 38 000 | 60 000 | 22 000 |
Эксплуатация и уход
Первый запуск системы провожу очень плавно. Начинаю с температуры теплоносителя 20-25 градусов, поднимая ее на 2-3 градуса каждые два дня. Это позволяет стяжке привыкнуть к теплу без внутренних напряжений. Раз в год проверяю настройки расходомеров на коллекторе и удаляю воздух из системы через автоматические воздухоотводчики. Срок службы труб PEX составляет более 50 лет. Чистовое покрытие (плитка, ламинат) укладываю только после полной просушки бетона.
Альтернативные варианты реализации
В зависимости от бюджета и типа перекрытий можно выбрать разные подходы к устройству теплого пола.
- Водяной пол vs Электрический: водяной дороже в монтаже, но в 3-5 раз дешевле в эксплуатации.
- Мокрая система (стяжка) vs Сухая система: сухая монтируется быстрее и не дает нагрузки на перекрытия.
- Труба PEX (сшитый полиэтилен): стандарт индустрии, высокая надежность.
- Металлопластик: дешевле, но имеет больше соединений, что повышает риск протечек.
- Использование матов из алюминиевого профиля для фиксации трубы.
- Укладка в керамзитобетон для облегчения веса конструкции.
- Применение теплораспределительных пластин для повышения КПД.
FAQ: Ответы на частые вопросы
Можно ли укладывать водяной пол под ламинат?
Да, но важно использовать ламинат с пометкой «подходит для теплых полов» и следить, чтобы температура поверхности не превышала 27-28 градусов, иначе доска рассохнется.
Какой оптимальный шаг укладки трубы?
Для жилых комнат оптимален шаг 150 мм. В зонах с повышенными теплопотерями (у панорамных окон) шаг уменьшаю до 100 мм.
Нужна ли армирующая сетка в стяжку?
Да, сетка предотвращает растрескивание бетона и равномерно распределяет нагрузку. Я использую сварную сетку с ячейкой 100х100 мм.
Что делать, если труба лопнула после заливки?
Это худший сценарий. Придется локализовать протечку с помощью тепловизора, вскрыть участок стяжки и установить соединительную муфту.
Как подключить систему к обычному котлу?
Через смесительный узел, который смешивает горячую воду из котла с остывшей водой из обратки пола для получения нужной температуры.
Можно ли обойтись без смесительного узла?
Не рекомендую. Без него в пол пойдет вода температурой 60-80 градусов, что может привести к растрескиванию стяжки и порче напольного покрытия.
Какая толщина стяжки минимально допустима?
Минимум 30-40 мм над трубой. Общая толщина слоя вместе с трубой обычно составляет 50-70 мм.
