Грамотное проектирование системы отопления определяет комфорт проживания в доме на десятилетия вперед. Создание инженерной сети требует точных расчетов теплопотерь и гидравлических параметров, чтобы избежать переплат за топливо или промерзания комнат. Разработка полноценного проекта для частного дома площадью 150–200 м² занимает от 5 до 10 рабочих дней. Стоимость профессиональной документации начинается от 15 000 рублей, но эти вложения окупаются за счет экономии на материалах и отсутствии переделок. Качественный проект отопления частного дома позволяет точно закупить оборудование и проконтролировать монтажников.
Подготовительные знания перед началом работ
Сложность инженерного объекта напрямую зависит от архитектуры здания и количества потребителей тепла. Я всегда советую начинать с изучения нормативной базы, такой как СНиП 41-01-2003, который регламентирует правила устройства отопления и вентиляции. Для небольшого дачного домика достаточно простой схемы, но для коттеджа в несколько этажей с бассейном и зимним садом потребуется сложный расчет системы отопления. Важно понимать основы теплотехники: как передается энергия через ограждающие конструкции и как циркулирует теплоноситель под воздействием насоса. На предварительную оценку и изучение документации обычно уходит около двух дней, после чего можно переходить к сбору конкретных данных.
Документация и данные для разработки
Для старта работ проектировщику необходим полный пакет архитектурно-строительных чертежей. Без точных планов этажей с размерами окон и дверей невозможно определить объем помещений и площадь поверхностей, через которые уходит тепло. Я обязательно запрашиваю информацию о составе «пирога» стен, кровли и пола, так как каждый слой имеет свой коэффициент теплопроводности. Проект отопления цена которого включает спецификацию, позволяет сэкономить до 20% бюджета на закупке труб и фитингов.
Перечень необходимых данных для проектирования:
- Архитектурные планы всех этажей с экспликацией помещений;
- Разрезы здания с указанием высот потолков и отметок пола;
- Информация о материале и толщине наружных стен;
- Тип остекления (количество камер в стеклопакете, профиль);
- Данные об утеплении фундамента и чердачного перекрытия;
- Расположение точек подключения к газовой магистрали или электрическим сетям;
- Предпочтения по местам установки радиаторов и коллекторных шкафов;
- Техническое задание на отопление, утвержденное заказчиком.
Таблица 1. Коэффициенты теплопроводности популярных материалов стен
| Материал стены | Толщина, мм | Теплопроводность (Вт/м·°C) | Сопротивление теплопередаче | Примечание |
|---|---|---|---|---|
| Кирпич полнотелый | 510 | 0.67 | 0.76 | Требует доп. утепления |
| Газобетон D400 | 400 | 0.11 | 3.64 | Энергоэффективный вариант |
| Керамзитобетон | 390 | 0.47 | 0.83 | Нужна минвата от 100 мм |
| Брус сосновый | 200 | 0.15 | 1.33 | Необходима конопатка |
| Пенополистирол (утеплитель) | 100 | 0.038 | 2.63 | Для фасадных работ |
Инструментарий инженера-проектировщика
Современное проектирование системы отопления невозможно без специализированного программного обеспечения. Я использую AutoCAD для отрисовки схем и Revit для создания 3D-моделей коммуникаций, что исключает пересечение труб с другими сетями. Для точного сбора данных на объекте обязательна лазерная рулетка — она минимизирует погрешность в замерах. Тепловизор помогает на этапе реконструкции старых зданий, выявляя скрытые мостики холода. Также в работе помогают онлайн-калькуляторы для быстрой прикидки мощности, но финальный расчет всегда делается в лицензионных программах типа Valtec.PRG или аналогичных.
Обязательный набор инструментов и ПО:
- Программный комплекс AutoCAD или nanoCAD для чертежей;
- Расчетные модули для гидравлического анализа систем;
- Лазерный дальномер с функцией вычисления площади;
- Тепловизор для обследования ограждающих конструкций;
- Инженерный калькулятор с поддержкой тригонометрических функций;
- Справочники СНиП и ГОСТ в электронном виде;
- Шаблоны спецификаций и пояснительных записок.
Первичный сбор исходных данных
Натурное обследование объекта — фундамент будущего проекта. Я всегда выезжаю на замеры лично, чтобы оценить ориентацию дома по сторонам света. Северные комнаты требуют большего запаса мощности из-за отсутствия солнечного нагрева. Важно учитывать климатическую зону: для Москвы расчетная температура самой холодной пятидневки составляет -25°C, а для Сибири этот показатель будет значительно ниже. На этом этапе формируется техническое задание, где фиксируется тип желаемого топлива и места расположения котельной.
Теплотехнический расчет конструкций
Основная задача этого этапа — выполнить точный расчет теплопотерь через каждый квадратный метр оболочки дома. Мы суммируем потери через стены, окна, кровлю и пол первого этажа. Отдельно учитывается инфильтрация — затраты энергии на нагрев холодного воздуха, проникающего через вентиляцию и неплотности. Помню случай из практики: заказчик решил сэкономить на утеплителе крыши, и в итоге расчетная мощность котла выросла на 4 кВт. Только после получения итоговой цифры в ваттах можно понять, как спроектировать отопление с оптимальным запасом мощности без лишних трат.
Алгоритм создания проекта отопления
Процесс разработки документации строго последователен. Нарушение порядка этапов ведет к ошибкам в гидравлике. Я начинаю с экспликации — подробного списка всех помещений с указанием их площади и требуемой температуры воздуха.
- Составление экспликации помещений. Определяем назначение каждой комнаты (жилая, санузел, кладовая) и нормируемую температуру (от 18 до 24°C). (Время: 2-3 часа)
- Выбор типа системы. Решаем, будет ли это двухтрубная тупиковая схема, лучевая разводка или «ленинградка». Для частных домов я рекомендую лучевую схему. (Время: 1 час)
- Подбор отопительного оборудования. Выбираем котел (газовый, электрический, твердотопливный) и радиаторы (стальные, алюминиевые). (Время: 4 часа)
- Определение мест установки приборов. Размещаем радиаторы под окнами для создания тепловой завесы. (Время: 2 часа)
- Трассировка трубопроводов. Прокладываем пути следования труб от котла или коллектора к приборам. (Время: 5-8 часов)
- Гидравлический расчет. Определяем диаметры труб (16, 20, 25, 32 мм) и потери давления в системе. (Время: 6 часов)
- Подбор насосного оборудования. Выбираем циркуляционный насос, способный прокачать нужный объем теплоносителя. (Время: 1 час)
- Составление спецификации. Считаем каждый кран, тройник, метр трубы и расширительный бак. (Время: 3-4 часа)
- Отрисовка финальной схемы. Оформляем планы, аксонометрические схемы и узлы подключения. (Время: 10-15 часов)
- Согласование проекта. Финальная проверка заказчиком и, при необходимости, газовой службой. (Время: от 1 дня)
Таблица 2. Сравнение типов разводки труб
| Тип разводки | Расход труб | Сложность балансировки | Ремонтопригодность | Стоимость монтажа |
|---|---|---|---|---|
| Однотрубная | Минимальный | Очень высокая | Низкая | Бюджетно |
| Двухтрубная тупиковая | Средний | Средняя | Средняя | Средне | Высокий | Легкая (автоматическая) | Высокая | Дорого |
| Петля Тихельмана | Высокий | Самобалансирующаяся | Средняя | Выше среднего |
| Вертикальная | Средний | Высокая | Низкая | Для многоэтажек |
Технологические нюансы и материалы

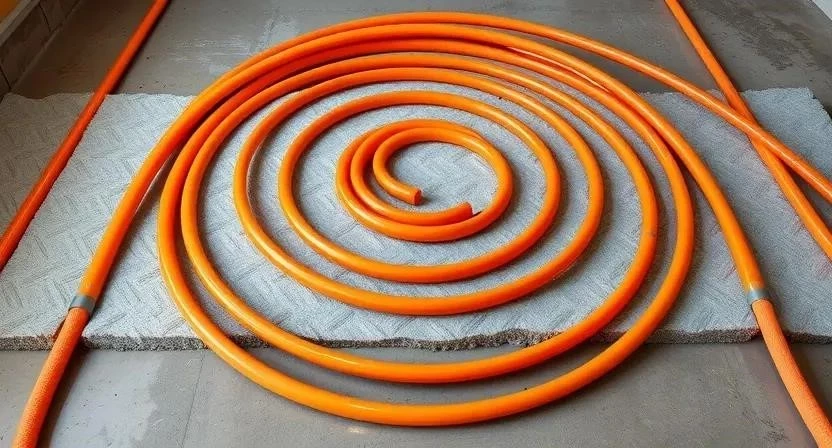

При проектировании важно учитывать тепловую инерцию: тяжелые кирпичные стены долго греются, но и долго остывают. Особое внимание я уделяю расчету температурного графика, например, 75/65°C для радиаторов и 40/35°C для теплого пола. Совместимость материалов критична — нельзя напрямую соединять медь и алюминий. Для скрытой прокладки в стяжке я использую только сшитый полиэтилен (PEX) или металлопласт с пресс-фитингами. Обязательно проектирую компенсацию температурного расширения, чтобы трубы не выгнуло дугой при нагреве. Правильная изоляция магистралей в неотапливаемых зонах экономит до 5% тепла.
Распространенные ошибки новичков
Самая частая проблема — занижение мощности котла без учета ГВС. Если котел работает на пределе, он быстро выйдет из строя. Также часто вижу неправильный подбор диаметра труб: слишком узкие трубы шумят и не пропускают нужное количество тепла. Однажды я исправлял систему, где монтажники забыли про балансировочные клапаны, из-за чего последние радиаторы в ветке оставались холодными. Игнорирование теплопотерь через фундамент тоже «вылетает в копеечку» владельцу.
Типичные промахи при проектировании:
- Отсутствие расширительного бака нужного объема;
- Монтаж насоса без учета гидравлического сопротивления всей сети;
- Использование обычных шаровых кранов вместо терморегулирующих;
- Прокладка труб через деформационные швы здания без гильз;
- Неправильный расчет мощности теплого пола (превышение температуры поверхности);
- Отсутствие воздухоотводчиков в верхних точках системы.
Стоимость проектных работ
Цена проекта зависит от площади и сложности систем (наличие автоматики, погодозависимого управления). Профессиональный проект отопления цена которого кажется высокой, на самом деле страхует от покупки лишнего оборудования. Лицензированное ПО стоит дорого, и эти расходы заложены в услугу, зато вы получаете гарантию работоспособности. Самостоятельный расчет часто не учитывает мелкие детали, что приводит к перерасходу материалов на 15-30%.
Таблица 3. Расчет стоимости проектирования в зависимости от площади
| Площадь дома, м² | Стоимость (руб/м²) | Срок (дней) | Что включено | |
|---|---|---|---|---|
| до 100 | 150 | 15 000 | 5 | Радиаторы, котельная |
| 100 — 200 | 130 | 13 000 — 26 000 | 7 | + Теплый пол |
| 200 — 400 | 110 | 22 000 — 44 000 | 10 | + Бойлер ГВС, автоматика |
| 400 — 600 | 90 | 36 000 — 54 000 | 14 | Сложные контуры, бассейны |
| свыше 600 | по запросу | от 60 000 | от 20 | Полный инженерный пакет |
Перенос проекта на стройплощадку
После утверждения чертежей начинается монтаж системы отопления. Я рекомендую заказывать авторский надзор, чтобы контролировать соответствие диаметров труб и схем подключения. Перед заливкой стяжки или зашивкой стен обязательна проверка системы на герметичность (опрессовка) давлением, в 1.5 раза превышающим рабочее. Это позволяет убедиться, что ни одно соединение не потечет в будущем. На объекте обязательно должны быть манометр и термостат для контроля параметров во время пусконаладки.
Альтернативные решения в отоплении
Выбор между радиаторным отоплением и водяным теплым полом часто стоит перед владельцами. Теплый пол комфортнее, но обладает большой инерцией и не всегда может полностью покрыть теплопотери в суровом климате. В последнее время набирают популярность тепловые насосы, которые берут энергию из грунта или воздуха. Хотя оборудование для отопления такого типа стоит в 3-5 раз дороже газового котла, затраты на эксплуатацию в долгосрочной перспективе оказываются ниже, особенно при отсутствии газа на участке.
Таблица 4. Примерный комплект оборудования для дома 150 м²
| Наименование | Назначение | Обязательно | Ориентировочная цена, руб. |
|---|---|---|---|
| Газовый котел 24 кВт | Источник тепла | Да | 65 000 |
| Радиаторы стальные (10 шт) | Обогрев комнат | Да | 80 000 |
| Труба PEX (200 м) | Транспортировка тепла | Да | 30 000 |

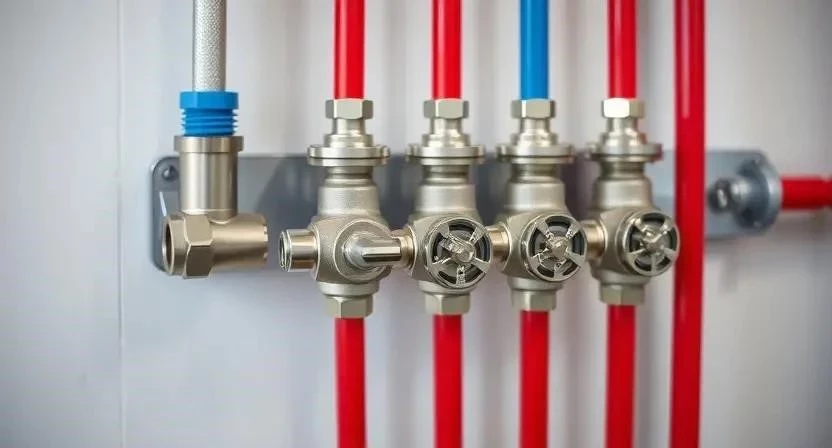

| Коллекторный узел | Распределение потоков | Да | 25 000 |
| Циркуляционный насос | Движение воды | Да | 12 000 |
Меры безопасности при проектировании и монтаже
Безопасность — приоритет номер один. При работе с газовым оборудованием необходимо строго соблюдать нормы вентиляции котельной. Электробезопасность подразумевает обязательное заземление котла и установку УЗО на насосные группы. Работа на высоте при монтаже дымоходов требует использования страховочных поясов. Я всегда напоминаю: никогда не используйте горючую изоляцию вблизи дымоходных труб. Пожаробезопасность обеспечивается правильными отступками от стен и использованием негорючих подложек под котел.
Часто задаваемые вопросы (FAQ)
Каков срок окупаемости грамотного проекта?
Обычно проект окупается уже на стадии закупки материалов. Вы не покупаете лишние 50 метров трубы или котел избыточной мощности. В процессе эксплуатации экономия топлива за счет точной настройки автоматики составляет 10-15% ежегодно.
Нужно ли согласовывать проект в надзорных органах?
Если вы устанавливаете газовый котел, проект внутренней сети газопотребления и котельной обязательно согласуется в местной газовой службе. Для электрических или твердотопливных систем в частном доме официальное согласование проекта отопления обычно не требуется, но оно необходимо для вашей уверенности в безопасности.
Можно ли вносить изменения в проект во время монтажа?
Незначительные правки, например, смещение радиатора на полметра, допустимы. Однако изменение диаметра труб или типа разводки требует пересчета гидравлики, иначе система может работать разбалансированно.
Что лучше: однотрубная или двухтрубная система?
Для современного дома я однозначно рекомендую двухтрубную или лучевую систему. Однотрубная («ленинградка») сложна в настройке: первый радиатор всегда горячий, а последний — едва теплый. Двухтрубная схема позволяет подавать теплоноситель одинаковой температуры ко всем приборам.
Как рассчитать количество секций радиатора самостоятельно?
Грубый метод — 100 Вт на 1 м² площади. Но это «палец в небо». Правильный способ — разделить рассчитанные теплопотери комнаты на теплоотдачу одной секции при вашем температурном режиме. Помните, что при снижении температуры воды теплоотдача радиатора падает.
