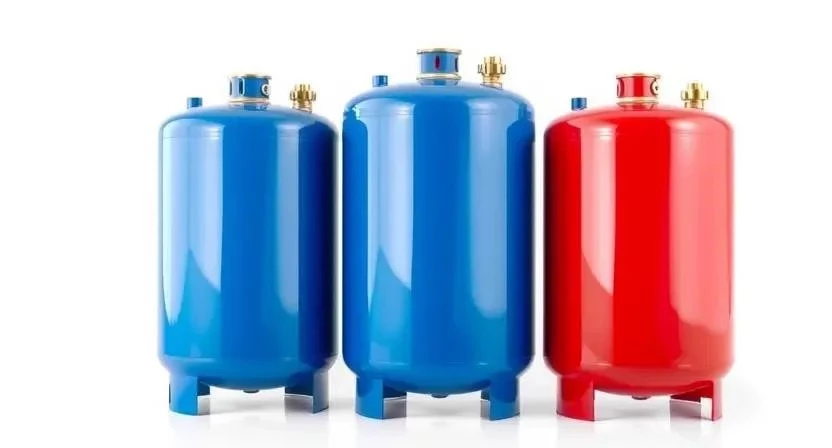

Расширительный бак для отопления: устройство, виды и характеристики

Вода при нагревании увеличивается в объеме примерно на 3-4%. В закрытом контуре труб этому процессу некуда деться, что приводит к резкому скачку давления и риску разрыва соединений. Установка расширительного бака для отопления решает эту проблему, создавая буферную зону для излишков жидкости. Стоимость такого устройства варьируется от 2 000 до 15 000 рублей, а монтаж занимает от 2 до 5 часов. Правильный подбор объема емкости гарантирует стабильную работу котла и долговечность всей разводки.

Принцип работы и назначение устройства

Этот прибор работает как компенсатор. Когда теплоноситель нагревается, он расширяется и вытесняет часть объема в бак. Внутри емкости создается пространство, которое принимает излишки воды, предотвращая критический рост давления в трубах. В гидравлической схеме бак служит предохранителем, который защищает котел и радиаторы от деформации. Без него система либо постоянно сбрасывала бы воду через клапан, либо просто лопнула бы в самом слабом месте.

Классификация и основные типы баков

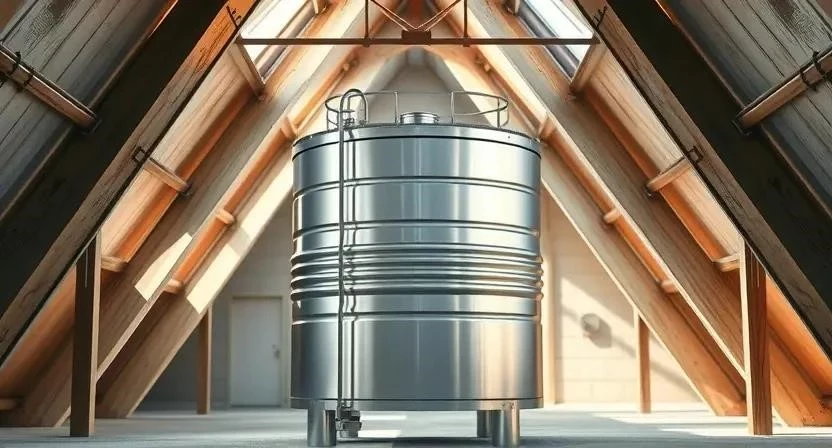

Системы делятся на открытые и закрытые. В открытых используется бак, установленный в самой высокой точке дома, где вода контактирует с воздухом. В закрытых применяются герметичные сосуды с резиновой мембраной или диафрагмой, разделяющей воздух и теплоноситель. Мембранные модели более популярны, так как они компактны и не требуют установки на чердаке.

Технические параметры и материалы

Корпус обычно делают из стали с антикоррозийным покрытием. Внутри закрытых баков стоит мембрана из EPDM-резины, которая выдерживает высокие температуры и не портит состав теплоносителя. Рабочее давление в бытовых системах обычно составляет от 1,5 до 3 бар, а максимальное может достигать 6-10 бар. Температурный режим ограничен 95-110 градусами Цельсия.

Где используется оборудование

Устройство обязательно для любого типа котлов: газовых, электрических или твердотопливных. В частных домах с большой площадью ставят баки большего объема, в квартирах с индивидуальным отоплением достаточно компактных моделей. Оборудование совместимо с обычной водой и специальными антифризами, если мембрана имеет соответствующий допуск по химическому составу.

Правила установки и подключения

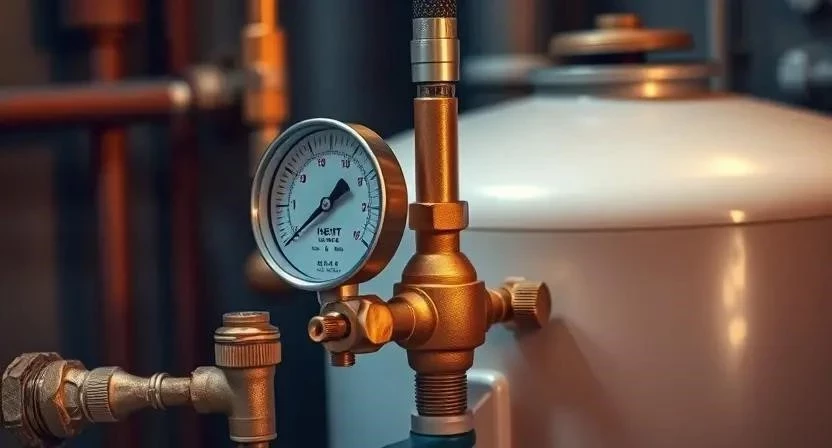

Я рекомендую ставить закрытый бак максимально близко к котлу, желательно после насоса, но до группы безопасности. Это позволяет более точно контролировать давление. Для монтажа понадобятся: разводной ключ, манометр, насос для подкачки воздуха, фум-лента или нить. Я всегда проверяю герметичность соединений с помощью мыльного раствора перед запуском системы.

Меры безопасности: Обязательно используйте защитные перчатки и очки при работе с давлением. Перед любыми манипуляциями с баком сбросьте давление в системе через сливной кран. При подкачке воздуха не превышайте паспортный максимум, чтобы не порвать мембрану. Проветривайте помещение, если используете химические герметики.

1. Подготовка места и установка кронштейна на стену (15 мин).
2. Монтаж бака на крепление (10 мин).
3. Подключение к трубопроводу через кран и группу безопасности (30 мин).
4. Проверка затяжки всех резьбовых соединений (10 мин).
5. Накачка воздуха в бак до расчетного давления (20 мин).
6. Заполнение системы теплоносителем (40 мин).
7. Удаление воздуха из радиаторов и верхних точек (60 мин).
8. Контрольный замер давления манометром (5 мин).
9. Проверка работы сбросного клапана при нагреве (30 мин).
10. Финальный осмотр на предмет протечек (15 мин).

Я однажды пропустил этап предварительной подкачки воздуха в бак. В итоге система заработала, но через час сбросной клапан начал капать, так как воде было просто некуда расширяться.

Как рассчитать необходимый объем

Объем бака зависит от общего количества воды в трубах и радиаторах, а также от максимальной температуры нагрева. Обычно берут 10% от общего объема системы. Если в доме 100 литров воды, бак должен быть на 10 литров. Для точного подбора используют специальные таблицы производителей.

Чтобы не ошибиться с выбором, следуйте этим правилам:

1. Сложите объем всех радиаторов и труб.
2. Учтите объем бойлера косвенного нагрева.
3. Вычислите 10% от этой суммы.
4. Округлите результат в большую сторону до ближайшего стандартного размера бака.
5. Проверьте максимальное давление вашего котла.
6. Выберите материал мембраны под ваш теплоноситель.

Обзор брендов и ценовые сегменты

На рынке лидируют европейские марки вроде Reflex и Zilmet. Это премиум-сегмент: высокая точность мембраны, толстая сталь, долгий срок службы. Бюджетные варианты часто предлагают китайские или российские заводы. Они дешевле в 2-3 раза, но требуют более частого контроля давления воздуха и имеют меньший ресурс резины.

Преимущества и недостатки разных систем

Закрытые системы сейчас ставят почти везде из-за их удобства. Открытые остались в старых постройках или очень простых схемах.

• Плюсы закрытых баков:
  • Компактные размеры.
  • Отсутствие контакта воды с кислородом.
  • Защита от замерзания (внутри помещения).
  • Стабильное давление в системе.
  • Простой монтаж в любую точку.
  • Отсутствие шума перелива.
  • Высокая надежность при правильном подборе.
  • Возможность автоматической подпитки.
• Плюсы открытых баков:
  • Максимальная простота конструкции.
  • Низкая стоимость самого бака.
  • Не требуют подкачки воздуха насосом.
  • Легко проверить уровень воды визуально.
  • Нечему рваться (нет мембраны).
  • Простая замена при повреждении.
  • Работают без электричества.

Сравнительный анализ открытых и закрытых моделей

Стоимость и советы по покупке

Средние расценки зависят от объема. Маленький бак на 8 литров обойдется в 2-3 тысячи рублей, большой на 50 литров — в 8-12 тысяч. На цену влияет бренд и материал покрытия. Я советую покупать оборудование в специализированных магазинах отопления, а не в общих гипермаркетах, так как там проще получить гарантию на мембрану.

Опыт эксплуатации и мнения мастеров

Монтажники отмечают, что бюджетные мембраны часто «дубеют» через 3-4 сезона, из-за чего давление в системе начинает скакать. Корпуса дешевых баков могут проржаветь снаружи, если в котельной сыро. Я заметил, что европейские модели служат в среднем 10-15 лет без замены внутренностей, тогда как дешевые аналоги приходится менять каждые 5 лет.

Я однажды столкнулся с тем, что клиент купил самый дешевый бак, и через год мембрана лопнула. В итоге вода заполнила весь объем, и сработал предохранительный клапан, залив пол в котельной.

Ответы на частые вопросы

Я часто слышу от заказчиков одни и те же вопросы, поэтому собрал основные ответы здесь.

Как проверить давление в баке? Нужно слить воду из системы, нажать на ниппель и замерить давление обычным автомобильным манометром.

Почему бак начал подтекать? Чаще всего это либо коррозия шва, либо износ уплотнительного кольца на фланце.

Как часто обслуживать устройство? Раз в год, перед началом отопительного сезона, проверяйте давление воздуха и подкачайте его при необходимости.

Что делать, если из клапана течет вода? Проверьте давление в баке. Скорее всего, воздух ушел, и бак перестал компенсировать расширение.

Можно ли использовать автомобильный насос для подкачки? Да, можно, но будьте осторожны, чтобы не перекачать лишнего.

Влияет ли цвет бака на его свойства? Нет, это просто маркетинг или стандарты производителя.

Что будет, если поставить бак меньшего объема? Система будет чаще сбрасывать воду через клапан, что приведет к постоянной необходимости подпитки.

Можно ли заменить мембрану в закрытом баке? В некоторых моделях с фланцем — да, в сварных — нет, только замена всего бака.

Один мой клиент жаловался, что бак «стучит» при работе. Я приехал на объект и обнаружил, что он перекачал его воздухом до предела, и мембрана просто билась о стенки при каждом скачке давления.
