Теплоноситель в закрытых контурах отопления при нагреве увеличивается в объеме. Это создает избыточное давление, которое может привести к разрыву труб или постоянному срабатыванию сбросного клапана. Стоимость качественного бака варьируется от 3 000 до 15 000 рублей. Монтаж узла занимает обычно от 2 до 4 часов. Правильный выбор расширительного бака для коллектора: критерии и расчет объема позволяют избежать аварий и продлить срок службы котла.
Устройство и назначение компенсатора давления
Расширительный бак представляет собой герметичный резервуар, внутри которого находится гибкая мембрана. Она разделяет внутреннее пространство на две части: в одной находится сжатый воздух, в другой — теплоноситель. Стальной корпус с внутренним эпоксидным покрытием защищает металл от коррозии. Такие устройства стали популярны благодаря компактности и автоматической работе без необходимости долива воды.
Основная задача прибора — принимать излишки воды при её расширении. Воздух в баке сжимается, а вода заполняет свободное место. Когда система остывает, сжатый воздух выталкивает воду обратно в трубы. Это поддерживает стабильное давление в системе отопления и защищает оборудование от гидроударов.

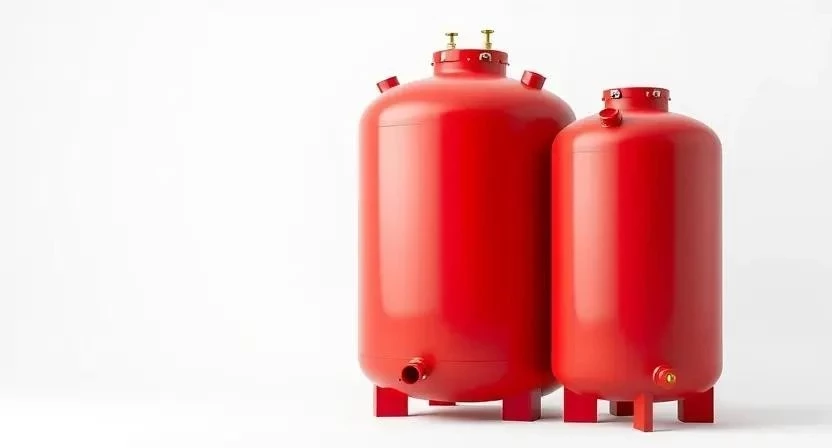

Разновидности баков для отопления
Рынок предлагает несколько основных типов компенсаторов, которые различаются по конструкции и материалам. Я чаще всего сталкиваюсь с мембранными моделями, так как они наиболее надежны для частного сектора.
| Тип бака | Конструкция | Особенности | Применение | Срок службы |
|---|---|---|---|---|
| Диафрагменный | Мембрана делит бак пополам | Высокая надежность | Средние системы | 10-15 лет |
| Жалюзийный (грушевидный) | Мембрана в виде сменного баллона | Легкая замена мембраны | Малые системы | 5-8 лет |
| Открытый | Резервуар в верхней точке | Требует долива воды | Старые системы | 20+ лет |
| Композитный | Корпус из стеклопластика | Абсолютная коррозийная стойкость | Агрессивные среды | 15-20 лет |
| Стальной эмалированный | Сталь с внутренним покрытием | Оптимальное соотношение цена/качество | Стандартное отопление | 10-12 лет |
Технические параметры и характеристики
При подборе важно смотреть не только на объем, но и на максимально допустимое давление. Для большинства частных домов достаточно давления до 3-6 бар. Температурный режим обычно ограничен 99 градусами Цельсия.
| Характеристика | Значение (стандарт) | Что это означает для системы |
|---|---|---|
| Максимальное давление | 3 — 10 бар | Предел прочности корпуса до разрыва |
| Рабочая температура | до +99°C | Допустимый нагрев теплоносителя |
| Материал мембраны | EPDM или Бутилкаучук | Стойкость к химии и температуре |
| Толщина стенок | 2 — 4 мм | Запас прочности при скачках давления |
| Тип присоединения | Резьба 1/2″ или 3/4″ | Совместимость с трубами коллектора |
Сферы использования и ограничения
Бак для системы отопления ставится в котельной или в месте установки коллекторного узла. Его используют в однотрубных и двухтрубных системах, а также в контурах с теплым полом. Я рекомендую ставить бак после гидрострелки, чтобы он компенсировал расширение всего объема системы.
Существуют четкие ограничения. Нельзя устанавливать бак в помещениях с температурой ниже 0°C без утепления, так как замерзшая вода разорвет мембрану. Также не рекомендуется использовать баки от водоснабжения в отоплении из-за разницы в температурных режимах работы резины.
Технология монтажа и установки
Монтаж требует точности. Если неправильно настроить давление воздуха, бак либо будет пустым, либо заполнится водой полностью, перестав работать.
Необходимый инструмент:
- Разводной ключ (2 шт.)
- Насос для подкачки воздуха (велосипедный или автомобильный)
- Манометр для контроля давления
- Фум-лента или сантехнический лен с пастой
- Труборез или ножовка по металлу
- Уровень строительный
- Набор отверток
- Перчатки рабочие
- Респиратор (при сверлении бетона)
Пошаговый процесс установки:
- Подготовка места и крепление кронштейна к стене (30 мин).
- Проверка давления воздуха в пустом баке с помощью манометра (15 мин).
- Подкачка воздуха до расчетного значения (обычно 1.2-1.5 бар) (20 мин).
- Нарезка труб и подготовка монтажного узла (30 мин).
- Нанесение уплотнителя на резьбовые соединения (10 мин).
- Прикручивание бака к обвязке коллектора (20 мин).
- Заполнение системы теплоносителем и удаление воздуха (1-2 часа).
- Контрольный замер давления при нагреве системы до 60-70 градусов (30 мин).
- Проверка всех стыков на герметичность (15 мин).
- Финальная подстройка давления воздуха при выключенном насосе (20 мин).
Я однажды допустил ошибку и установил бак без предварительной накачки воздуха. В итоге вода сразу заполнила весь объем, и при первом же нагреве сработал предохранительный клапан, залив мне пол в котельной. Всегда проверяйте давление воздуха до того, как пустите воду в бак.
Расчет объема и расход материалов
Объем бака должен составлять примерно 10% от общего объема воды в системе. Если взять слишком маленький бак, давление будет скакать, а клапан — течь. Слишком большой бак просто переплачивает деньги.
Алгоритм расчета:
- Считаем общий объем труб (длина $ imes$ внутренний диаметр).
- Добавляем объем радиаторов и бойлера косвенного нагрева.
- Умножаем общую сумму на коэффициент расширения (обычно 0.1).
- Выбираем ближайший стандартный объем бака в большую сторону.
- Учитываем максимальную температуру теплоносителя.
- Определяем давление наддува (на 0.2 бар ниже давления срабатывания клапана).
| Объем системы (л) | Рекомендуемый объем бака (л) | Давление наддува (бар) | Примерная стоимость (руб) |
|---|---|---|---|
| 100 | 8 — 12 | 1.2 | 3 500 |
| 200 | 18 — 24 | 1.5 | 5 200 |
| 400 | 35 — 50 | 1.8 | 8 000 |
| 600 | 60 — 80 | 2.0 | 12 000 |
| 1000 | 100 — 120 | 2.2 | 18 000 |
Ведущие производители и ценовые сегменты
На рынке доминируют европейские бренды, но есть и достойные бюджетные варианты. Reflex и Zilmet считаются эталоном качества. Их мембраны служат долго и не теряют эластичность. Wester — хороший средний сегмент, часто встречается в готовых котлах.
Китайские бренды предлагают низкую цену, но я заметил, что у них чаще встречается брак в покраске и неплотное прилегание ниппеля. В премиум-сегменте стоят баки с усиленным корпусом и расширенной гарантией до 10 лет.
Преимущества и недостатки мембранных баков
Плюсы использования:
- Компактные размеры, легко спрятать в шкаф.
- Полная автоматизация работы.
- Отсутствие контакта воздуха с водой (нет коррозии).
- Стабильное давление в системе.
- Простой монтаж в обвязку коллектора.
- Не требуют постоянного контроля уровня воды.
- Защита от гидроударов.
- Долгий срок службы при правильном обслуживании.
Минусы и сложности:
- Необходимость периодической проверки давления воздуха.
- Риск разрыва мембраны со временем.
- Зависимость от качества воздуха при накачке.
- Сложность замены мембраны в некоторых моделях.
- Требуют точного расчета объема.
- Чувствительность к замерзанию.
Сравнение с альтернативными вариантами
Иногда мастера предлагают поставить открытый бак или использовать воздушный шар. Но для современной коллекторной системы это плохие решения.
| Критерий | Мембранный бак | Открытый бак | Воздушный шар |
|---|---|---|---|
| Место установки | В любом месте | Только в самой высокой точке | В любой точке |
| Обслуживание | Раз в год (проверка воздуха) | Постоянный долив воды | Постоянный стравливание воздуха |
| Коррозия | Минимальная | Высокая (контакт с кислородом) | Средняя |
| Цена | Средняя | Низкая | Очень низкая |
| Надежность | Высокая | Средняя | Низкая |
Стоимость и рекомендации по покупке
Цена зависит от объема, материала корпуса и бренда. Бюджетные модели стоят от 3 000 рублей, премиальные — от 15 000 и выше. На стоимость влияет наличие антикоррозийного покрытия и толщина мембраны.
Покупать рекомендую в специализированных магазинах отопительного оборудования. Обязательно проверяйте наличие паспорта изделия и гарантийного талона. При покупке осмотрите корпус на наличие вмятин и проверьте, чтобы ниппель был плотно закрыт колпачком.
Реальный опыт и отзывы мастеров
Я установил Reflex в трех разных объектах за последний год. Везде система работает как часы, давление стоит мертво. Один клиент решил сэкономить и купил безымянный китайский бак. Через полгода мембрана лопнула, и вся вода из бака вытекла в систему, что привело к срабатыванию клапана и протечке.
Считаю, что использование гидрострелки в паре с расширительным баком — это лучшее решение для коллекторных систем. Это разгружает котел и позволяет точно настроить давление в каждом контуре. Также рекомендую раз в год проверять давление воздуха в баке при пустом контуре, чтобы избежать преждевременного износа мембраны.
Часто задаваемые вопросы (FAQ)
1. Можно ли использовать бак от водоснабжения в отоплении?
Нет, мембраны в них рассчитаны на холодную воду. От горячего теплоносителя такая резина быстро станет хрупкой и лопнет.
2. Что делать, если из предохранительного клапана течет вода?
Скорее всего, в баке упало давление воздуха или объем бака слишком мал для вашей системы.
3. Как часто нужно проверять давление воздуха?
Рекомендую делать это один раз в год перед началом отопительного сезона.
4. Куда именно в коллекторной системе ставить бак?
Оптимально — в самую нижнюю точку системы или сразу после гидрострелки/насоса.
5. Можно ли накачивать бак обычным автомобильным компрессором?
Да, можно, но важно следить за давлением по точному манометру.
6. Чем опасен слишком большой объем бака?
Он не опасен, но это лишние затраты денег и места в котельной.
7. Что будет, если мембрана порвется?
Бак заполнится водой полностью, перестанет компенсировать расширение, и давление в системе начнет резко расти при нагреве.
8. Нужно ли сливать воду для проверки давления воздуха?
Да, давление воздуха проверяется только при нулевом давлении воды в системе.
Меры безопасности при работе
Работа с системами под давлением требует осторожности. Всегда используйте защитные очки при проверке соединений, так как струя горячей воды или воздуха может травмировать глаза. При накачке воздуха не превышайте максимально допустимое давление, указанное на корпусе бака, чтобы не вызвать разрыв мембраны.
Соблюдайте правила электробезопасности при работе с циркуляционными насосами. Если вы используете химические присадки в теплоноситель, убедитесь, что мембрана вашего бака совместима с данным составом. Проветривайте помещение, если используете клей или герметики при обвязке системы.
