Установка лучевой разводки отопления своими руками требует четкого плана и понимания принципов гидравлики. Эта задача считается средней по сложности, так как основная нагрузка ложится на правильный расчет и аккуратную прокладку труб в стяжке. В среднем монтаж в частном доме занимает от 5 до 10 дней. Стоимость материалов для такой схемы обычно на 20-30% выше, чем для тройниковой, из-за большего расхода труб и наличия дорогого коллекторного узла. Правильный подход гарантирует равномерный прогрев всех комнат без «холодных» зон.
Подготовка и оценка сложности
Прежде чем закупать оборудование, я оцениваю свои базовые навыки в сантехнике. Нужно уметь работать с ручным инструментом и понимать, как работает циркуляция теплоносителя. Оптимальное время для проведения работ — этап чернового ремонта, когда полы еще не залиты стяжкой, а стены не зафинишены. Я считаю, что пытаться внедрить лучевую схему в готовый ремонт — это огромный риск и лишние затраты. Основная сложность заключается в точной разметке лучей, чтобы потом не пробить трубу при монтаже плинтуса или установке мебели.
Выбор материалов для системы

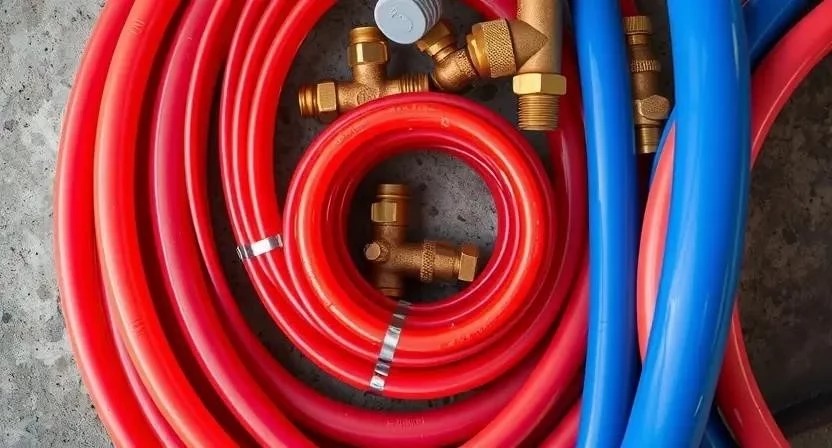

Для лучевой системы отопления я использую только сшитый полиэтилен (PEX) или металлополимер (PERT). Эти материалы не подвержены коррозии и отлично держат давление. Важно подобрать качественную «гребенку», которая станет сердцем всего узла. Я всегда беру запас трубы около 10%, так как при изгибах или ошибках в разметке лишние метры спасают от переделки всей ветки.
- Труба PEX-a или PERT (диаметр 16 или 20 мм)
- Распределительный коллектор (подающий и обратный)
- Настенный шкаф для коллектора
- Пресс-фитинги и соединители
- Теплоизоляция из вспененного полиэтилена
- Крепежные клипсы и хомуты

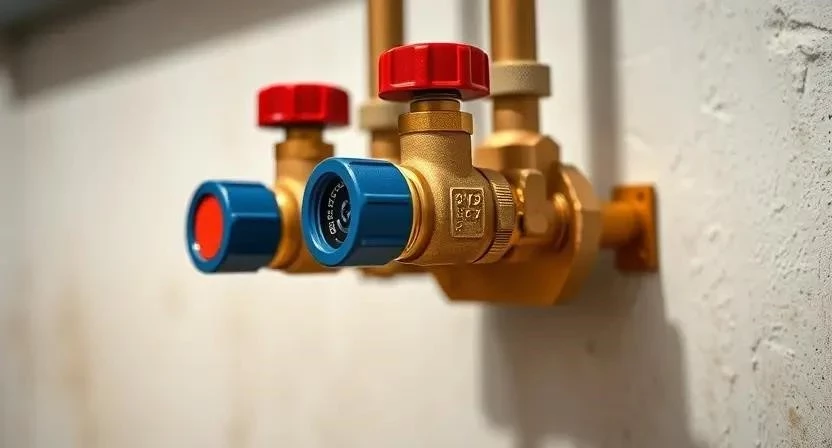

- Запорные краны для каждой ветки

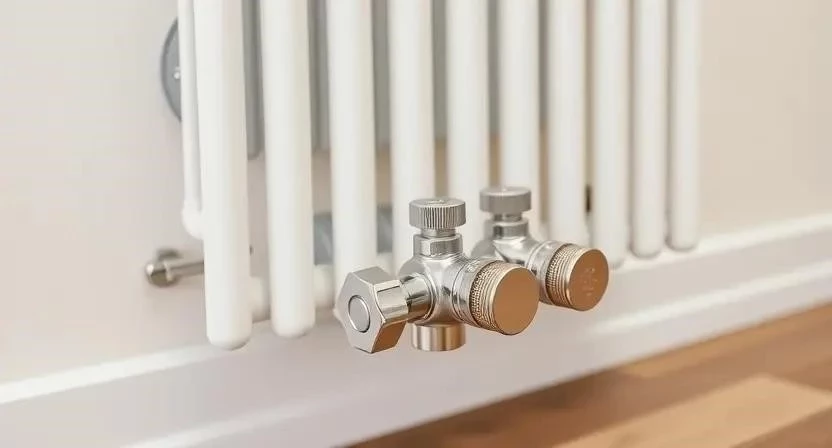

- Балансировочные клапаны
- Радиаторы и комплект подключения
Расход материалов напрямую зависит от количества точек. В среднем на один радиатор уходит от 10 до 20 метров трубы, учитывая путь до коллектора и обратно.
| Материал | Расход на 1 точку | Средняя цена за ед. | |
|---|---|---|---|
| Труба PEX 16мм | 15 м | 80 руб/м | 1200 руб |
| Фитинги (комплект) | 4 шт | 150 руб/шт | 600 руб |
| Теплоизоляция | 15 м | 30 руб/м | 450 руб |
| Крепеж/клипсы | 20 шт | 10 руб/шт | 200 руб |
| Доля коллектора | 1/8 узла | 8000 руб/узел | 1000 руб |
Инструментарий для монтажа
Без специального инструмента качественно обжать PEX-трубу невозможно. Обычные пассатижи здесь не помогут. Я рекомендую арендовать дорогой пресс-инструмент, если планируете делать монтаж один раз в жизни — это сэкономит несколько тысяч рублей. Важно, чтобы инструмент соответствовал профилю фитинга (аксиальный или радиальный).
- Труборез — для идеально ровного среза без заусенцев
- Пресс-клещи или расширитель — для надежного соединения труб с фитингами
- Уровень (пузырьковый или лазерный) — контроль высоты коллектора и радиаторов
- Перфоратор — штробление стен и сверление отверстий
- Разводной ключ — для затяжки резьбовых соединений
- Рулетка и маркер — точная разметка трасс
- Опрессовочный насос — проверка системы под давлением
- Стриппер для изоляции — аккуратное снятие утеплителя
Первичная подготовка пространства
Сначала я полностью очищаю пол и стены от строительного мусора. Любой крупный камень или кусок бетона может повредить трубу при заливке стяжки. Поверхности защищаю пленкой в зонах, где будут стоять инструменты. Разметка мест установки радиаторов и коллекторного шкафа выполняется с учетом будущей мебели. Весь строительный мусор выношу сразу, чтобы он не мешал прокладке длинных лучей труб.
Работа с основанием и штробление
Основание должно быть максимально ровным. Если есть сильные перепады, я выравниваю их, чтобы труба не лежала с натягом. В стенах прорезаю штробы под выводы к радиаторам. Глубина штробы должна позволять полностью скрыть трубу в изоляции. После этого наношу грунтовку глубокого проникновения — это улучшит сцепление с последующей штукатуркой. Я обязательно проверяю уровни перепада высот, чтобы теплоноситель циркулировал без завоздушивания.
Этапы установки лучевой разводки
Процесс монтажа требует строгой последовательности. Я однажды столкнулся с ситуацией, когда сосед сначала залил пол, а потом вспомнил про один радиатор — пришлось долбить свежий бетон. Не повторяйте моих ошибок.
- Выбор и установка места для коллекторного шкафа (время: 3-4 часа). Располагаю его в центре дома для сокращения длины лучей.
- Монтаж подающего и обратного коллекторов (время: 2-3 часа). Креплю «гребенку» строго по уровню.
- Прокладка магистралей от коллектора к каждому радиатору (время: 1-2 дня). Раскатываю трубы по полу, фиксируя их клипсами.
- Установка теплоизоляции на трубы (время: 4-6 часов). Оборачиваю каждую трубу, чтобы избежать потерь тепла в стяжку.
- Монтаж радиаторов и подключение к лучам (время: 1 день). Выставляю приборы по уровню и соединяю с выводами.
- Установка запорной арматуры и балансировочных клапанов (время: 3-5 часов). Это нужно для настройки температуры в каждой комнате.
- Опрессовка системы (время: 4-6 часов). Накачиваю давление в 1.5 раза выше рабочего и жду несколько часов.
- Заполнение системы теплоносителем (время: 2-3 часа). Медленно вытесняю воздух из всех веток.
- Пусконаладка и настройка температуры по комнатам (время: 1 день). Регулирую потоки на коллекторе.
- Финальная проверка работы насоса и котла (время: 2 часа). Проверяю отсутствие шумов и вибраций.
| Этап | Время | Особенности |
|---|---|---|
| Разметка и штробление | 1 день | Соблюдение осей радиаторов |
| Прокладка лучей | 2 дня | Отсутствие заломов трубы |
| Монтаж узла | 1 день | Точная центровка коллектора |
| Опрессовка | 6 часов | Контроль манометра |
| Настройка | 1 день | Гидравлическая балансировка |
Технические тонкости монтажа
При работе с пластиком я строго слежу за температурным режимом — слишком сильный холод делает PEX хрупким. Трубы прокладываю с небольшим изгибом (змейкой), чтобы при термическом расширении их не потянуло в стороны. Качество обжима проверяю визуально: пресс-кольцо должно сесть плотно и равномерно. Я всегда использую материалы одного производителя для коллектора и фитингов, чтобы избежать проблем с совместимостью диаметров.
Типичные промахи новичков
Многие пытаются сэкономить на изоляции, но в итоге получают «теплый пол» там, где должен быть теплый радиатор. Также часто встречаются ошибки в подборе диаметров.
- Слишком сильные изгибы труб, приводящие к заломам и сужению просвета.
- Неправильный подбор диаметра (например, 16 мм на слишком длинный луч), что снижает поток тепла.
- Игнорирование гидравлической балансировки — в итоге первый радиатор кипит, а последний едва теплый.
- Монтаж без теплоизоляции в бетонную стяжку.
- Отсутствие опрессовки перед заливкой пола.
- Использование дешевых китайских фитингов, которые текут через год.
Смета и финансовая выгода
Стоимость лучевой системы выше из-за объема труб. Однако я считаю эти затраты оправданными, так как в будущем ремонт одной ветки не потребует слива всей системы. Сравним затраты на дом площадью 100 м² с 8 радиаторами.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы и оборудование | 45 000 | 45 000 | 0 |
| Работа по монтажу | 0 | 30 000 | 30 000 |
| Аренда инструмента | 3 000 | 0 (включено) | -3 000 |
| Расходники (пена, грунт) | 2 000 | 2 000 | 0 |
| 50 000 | 80 000 | 30 000 |
Эксплуатация и обслуживание
После запуска системы я раз в месяц проверяю давление в расширительном баке и манометре. Коллекторы требуют ежегодного осмотра — проверяю, не подтекают ли запорные краны. Раз в 5 лет рекомендую проводить промывку системы от шлама, особенно если используется сталь в некоторых узлах. Срок службы сшитого полиэтилена в стяжке составляет до 50 лет, если соблюдена технология монтажа.
Сравнение с тройниковой системой
Тройниковая разводка проще и дешевле, так как одна труба идет через весь дом, от которой отходят ответвления. Но у нее есть огромный минус: если в одной комнате случилась протечка, придется отключать отопление во всем доме. В лучевой системе я просто перекрываю один кран на коллекторе. Выбирайте лучевую схему для новых домов и капитального ремонта, а тройниковую — для бюджетного обновления старых систем, где нельзя штробить полы.
| Параметр | Лучевая система | Тройниковая система |
|---|---|---|
| Расход труб | Высокий | Низкий |
| Надежность | Очень высокая | Средняя |
| Управляемость | Индивидуальная по комнатам | Общая |
| Сложность ремонта | Легко (через коллектор) | Сложно (разбор всей цепи) |
| Стоимость | Дороже | Дешевле |
Ответы на частые вопросы
Можно ли использовать металлопластик вместо сшитого полиэтилена?
Я не рекомендую закладывать металлопластик в стяжку. Он менее долговечен и имеет больше соединений, что увеличивает риск протечки.
Как рассчитать количество лучей?
Количество лучей всегда равно количеству радиаторов или контуров теплого пола. На каждый прибор — одна пара труб (подача и обратка).
Нужен ли отдельный насос для каждой ветки?
Нет, достаточно одного мощного циркуляционного насоса в котельной, который прокачает всю систему через коллектор.
Что делать, если один радиатор греет хуже других?
Нужно провести гидравлическую балансировку: прикрыть клапаны на ближних к котлу радиаторах, чтобы направить больше теплоносителя к дальним.
Где лучше расположить коллекторный узел?
В техническом помещении или коридоре, максимально близко к геометрическому центру всех точек отопления.
Можно ли менять схему разводки после заливки стяжки?
Практически невозможно без полного демонтажа пола. Поэтому разметка должна быть выверена до миллиметра.
Сколько служат трубы в стяжке?
Качественный PEX служит около 50 лет. Главное — избежать механических повреждений при монтаже и перегрева.
Меры безопасности: При работе с перфоратором и штроборезом обязательно используйте респиратор и защитные очки. При опрессовке системы не превышайте максимально допустимое давление, указанное в паспорте труб, чтобы избежать разрыва соединений. Работайте с электроинструментом только через УЗО.
