Устранение тактования котла с коллекторной разводкой

Постоянное включение и выключение горелки каждые несколько минут превращает котельную в шумный цех. Тактование котла с коллекторной разводкой возникает из-за избытка мощности или плохого сброса тепла в контуры. Диагностика системы занимает около двух часов, а стоимость исправления зависит от необходимости установки гидрострелки. Правильная настройка гидравлики возвращает комфорт в дом и продлевает жизнь оборудованию.

Что изучить перед началом работ

Я часто сталкиваюсь с тем, что владельцы пугаются частого щелканья реле. Для решения проблемы потребуются базовые навыки в гидравлике и понимание того, как работает циркуляция теплоносителя. Оценка сложности работ зависит от того, нужно ли просто поменять настройки насоса или перепаивать узлы. На диагностику и первичную настройку уходит от 2 до 5 часов. Проводить такие манипуляции лучше всего во время пуско-наладки или в начале отопительного сезона, когда теплопотери здания максимальны и проблема проявляется отчетливо.

Комплектующие для устранения проблемы

Для нормализации работы системы могут понадобиться дополнительные узлы. Я рекомендую заранее проверить наличие всех фитингов, чтобы не бегать в магазин в разгар процесса. Основная цель — создать путь для излишков тепла, которые котел не может отдать в закрытые или зауженные петли коллектора.

• Байпас (перепускной клапан) для сброса давления.
• Гидравлический разделитель (гидрострелка) для мощных систем.
• Термостатические клапаны для автоматизации контуров.
• Шаровые краны для перекрытия отдельных веток.
• Фитинги из сшитого полиэтилена или полипропилена.
• Манометры для контроля давления в разных точках.
• Уплотнительные прокладки и фум-лента.
• Воздухоотводчики автоматические.

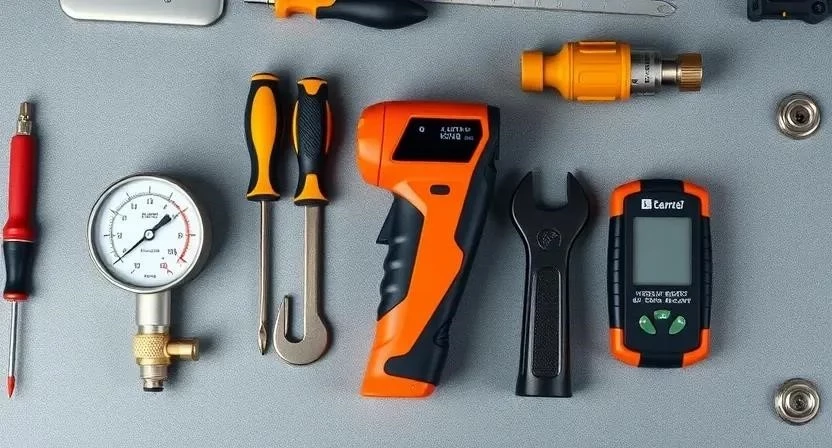

Инструментарий мастера

Без правильного набора инструментов работа превратится в мучение. Некоторые позиции можно взять в аренду, особенно если речь идет о дорогостоящей диагностике.

• Разводные ключи (два размера) — для затяжки гаек и фитингов.
• Манометр — замер давления в системе.
• Набор отверток — настройка скорости насоса и термостатов.
• Тепловизор — поиск завоздушенных участков и зон перегрева.
• Строительный уровень — установка гидрострелки строго вертикально.
• Труборез — аккуратная резка труб без заусенцев.
• Фонарь — работа в темных углах котельной.

Организация рабочего пространства

Прежде чем лезть в трубы, нужно подготовить место. Я всегда стелю на пол старую плотную пленку или строительный картон. Это спасает отделку от проливов теплоносителя, который часто бывает грязным. Обеспечьте свободный доступ к котлу и коллекторному узлу, убрав лишние коробки и хлам. Подготовьте пластиковые емкости для слива воды из контуров, чтобы не залить пол при демонтаже узлов.

Подготовка системы к настройке

Сначала очистите все узлы от пыли и жира. Проверьте герметичность соединений, чтобы после повышения давления не потекли старые стыки. Важно полностью удалить воздушные пробки из системы, так как воздух имитирует симптомы тактования. Проверьте давление в расширительном баке — оно должно соответствовать проектному. Если давление упало, подкачайте бак обычным автомобильным насосом. Убедитесь, что все фильтры грубой очистки промыты, иначе расход теплоносителя будет ограничен.

Пошаговая ликвидация тактования

Работа требует последовательности. Если перепрыгнуть через этап, можно скрыть причину, но не устранить её.

1. Диагностика тактования (30 мин). Замеряю интервалы между включением и выключением горелки. Если котел работает 2-3 минуты и отключается — это явный признак избытка тепла.
2. Проверка насоса (15 мин). Переключаю скорость циркуляционного насоса. Часто увеличение скорости потока помогает быстрее отводить тепло от теплообменника.
3. Анализ открытия контуров (20 мин). Проверяю, сколько петель на коллекторе открыто. Если работают только 1-2 комнаты из 10, котел будет тактовать неизбежно.
4. Замер дельты температур (30 мин). Сравниваю температуру на подаче и обратке. Слишком маленькая разница говорит о том, что теплоноситель не успевает отдавать тепло в дом.
5. Настройка байпаса (40 мин). Устанавливаю или регулирую перепускной клапан. Он сбрасывает часть потока обратно в обратку, разгружая котел.
6. Монтаж гидрострелки (3-5 часов). Если мощность котла сильно превышает теплопотери, ставлю гидравлический разделитель. Это разделяет малый круг котла и большой круг дома.
7. Балансировка петель (1 час). Регулирую расходомеры на коллекторе так, чтобы дальние комнаты грелись так же, как ближние.
8. Корректировка меню котла (20 мин). Снижаю заданную температуру или настраиваю гистерезис (разницу температур включения/выключения).
9. Проверка автоматики (30 мин). Тестирую работу комнатных термостатов. Проверяю, не слишком ли часто они подают сигнал на отключение.
10. Финальный тест (2 часа). Запускаю систему в разных режимах: от минимальной нагрузки до максимального нагрева всех комнат.

Пример из опыта: Однажды я обнаружил, что котел тактовал из-за одного закрытого вентиля в спальне, который считали «ненужным». После открытия контура и балансировки проблема исчезла за 10 минут.

Технические нюансы и зависимости

Температура теплоносителя напрямую влияет на частоту включений. Чем выше разница между температурой в котле и в помещении, тем быстрее происходит нагрев и отключение. Влажность воздуха и общие теплопотери здания также играют роль: в холодный мороз тактование может исчезнуть само собой, так как дом начнет забирать больше тепла. При монтаже новых узлов помните, что герметики и клеи для труб сохнут от 2 до 24 часов — не запускайте систему раньше времени. Всегда используйте совместимые материалы: не соединяйте полипропилен со сшитым полиэтиленом без специальных переходников.

Типичные ошибки при монтаже

Многие пытаются сэкономить на этапе проектирования, что приводит к проблемам.

1. Избыточная мощность котла. Покупка котла на 24 кВт для дома в 60 м2 — прямой путь к тактованию.
2. Неправильный насос. Слишком слабый насос не может прокачать теплоноситель через все петли коллектора.
3. Закрытие контуров. Полное перекрытие нескольких веток коллектора без байпаса создает «пробку» из тепла.
4. Игнорирование бака. Недокачанный расширительный бак вызывает скачки давления и сбои в работе датчиков.
5. Малый диаметр труб. Слишком узкие магистрали увеличивают гидравлическое сопротивление.

Личный случай: Видел объект, где поставили мощнейший насос, который просто «пролетал» через теплообменник. В итоге вода не успевала нагреться, и котел работал почти без остановки, но дом оставался холодным. Пришлось менять насос на модель с меньшим расходом.

Расчет затрат на устранение

Стоимость исправления зависит от того, будете ли вы работать сами или вызовете мастера. Самостоятельный монтаж экономит деньги на работе, но требует покупки дорогого инструмента (например, тепловизора).

Правильная настройка позволяет экономить до 15-20% газа за счет отсутствия постоянных пусковых токов и более стабильного горения горелки.

Обслуживание системы после настройки

После того как тактование прекратилось, систему нужно поддерживать в порядке. Раз в месяц проверяйте давление в системе — оно не должно падать ниже 1.2 бар. Ежегодно, перед началом сезона, проводите промывку контуров от шлама. Контролируйте работу насоса: он не должен издавать посторонних шумов или вибрировать. Срок службы установленных клапанов и гидрострелок при правильном уходе составляет 10-15 лет. Систему можно считать полностью отлаженной, если котел работает в стабильном режиме с длинными циклами нагрева.

Альтернативные способы решения

Если стандартные методы не помогают, можно рассмотреть более радикальные варианты. Установка буферной емкости (теплоаккумулятора) — самый надежный способ. Котел греет бак, а из бака тепло уходит в дом, что полностью исключает тактование. Еще один вариант — замена котла на модель с глубокой модуляцией мощности, которая может снижать огонь до минимума. Переход с коллекторной разводки на двухтрубную систему с балансировочными клапанами также может помочь, но это потребует полной переделки полов.

Ответы на частые вопросы

Почему котел тактует при закрытых комнатах?
Когда вы закрываете комнаты, теплоноситель перестает уходить в дом. Тепло накапливается в теплообменнике, датчик фиксирует перегрев и отключает горелку. Через минуту вода остывает, и цикл повторяется.

Поможет ли замена насоса?
Да, если текущий насос слишком слаб для вашей разводки или, наоборот, создает избыточный поток, который не дает воде прогреться. Нужно подбирать насос по расчетному сопротивлению системы.

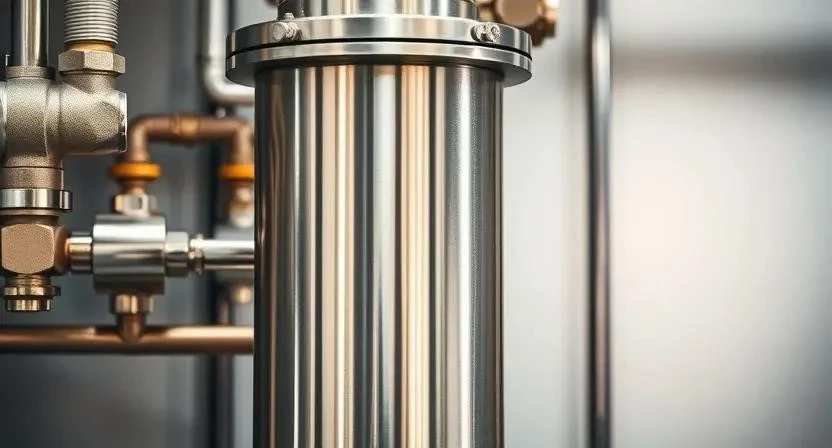

Что такое гидрострелка и зачем она нужна?
Это труба с расширением, которая разделяет первичный контур котла и вторичные контуры отопления. Она позволяет котлу работать в своем режиме, независимо от того, сколько петель открыто на коллекторе.

Как влияет размер труб на тактование?
Слишком узкие трубы создают высокое сопротивление. Насос не может продавить нужный объем воды, расход падает, и котел перегревается, начиная тактовать.

Можно ли просто увеличить температуру воды?
Нет, это только усугубит проблему. Котел будет еще быстрее достигать заданной температуры и еще чаще отключаться.

Как понять, что тактование прекратилось?
Интервалы работы горелки станут длинными (от 15-20 минут и более), а отключения будут редкими и плавными.

Влияет ли завоздушивание системы на этот процесс?
Безусловно. Воздушный пузырь в теплообменнике или трубе блокирует поток воды. Котел «думает», что вода перегрета, и выключается.

Меры безопасности

При работе с отопительным оборудованием соблюдайте строгие правила. Всегда отключайте электропитание котла перед демонтажем труб или установкой новых узлов. Используйте защитные перчатки и очки, так как теплоноситель может быть горячим или содержать химические присадки. При работе с газовым оборудованием не допускайте повреждения гибких шлангов. Если почувствовали запах газа — немедленно перекройте главный вентиль и проветрите помещение. Никогда не затягивайте резьбовые соединения с чрезмерной силой, чтобы не сорвать резьбу на дорогостоящем котле.
