Правильная установка распределительного щита в квартире

Правильная установка распределительного щита в квартире – это не просто монтаж коробки с автоматами, а залог безопасности всей электропроводки и электроприборов. Ошибки здесь могут стоить очень дорого, как в прямом, так и в переносном смысле. По моим наблюдениям, около 30% всех бытовых пожаров связаны с неисправностями электрооборудования, а неправильный монтаж электрощита – одна из частых причин. Весь процесс, от планирования до финального подключения, требует внимательности и соблюдения норм, иначе риски перегрузки сети и коротких замыканий значительно возрастают.

Что важно учесть перед началом электромонтажных работ

Перед тем как приступить к монтажу электрощита своими руками, важно осознать всю серьезность задачи. Это не просто сборка конструктора, а работа с потенциально опасной системой. Оценка сложности работ включает в себя анализ существующей электропроводки, планируемой нагрузки и общего состояния сети. Для выполнения таких работ желательно иметь базовые знания по электротехнике, а в идеале – допуск по электробезопасности не ниже III группы. Я всегда советую новичкам начинать с изучения нормативных документов. Правила Устройства Электроустановок (ПУЭ) и соответствующие ГОСТы – это ваша библия. Они содержат все требования к сечению проводов, выбору автоматов, заземлению и расположению оборудования. На весь процесс, от подготовки до тестового включения, у меня обычно уходит от одного до двух полных рабочих дней, если все материалы под рукой.

Подбор комплектующих для распределительного щита

Выбор качественных материалов – половина успеха. Экономить на комплектующих для электрощита недопустимо, ведь от них зависит безопасность. Подбирать все нужно исходя из общей схемы распределения нагрузок и сечения вводного кабеля. Я всегда составляю подробный список, чтобы ничего не забыть.

• Корпус щита (встраиваемый или накладной, с запасом по модулям)
• Автоматические выключатели (по числу групп потребителей, разных номиналов)
• Устройства защитного отключения (УЗО) или дифференциальные автоматы (для влажных помещений и розеточных групп)
• Шины нулевые (N) и заземления (PE)
• DIN-рейки (для крепления модульного оборудования)
• Соединительные шины (гребенки) для автоматов
• Провода ВВГнг-LS различных сечений (для внутренней разводки щита)

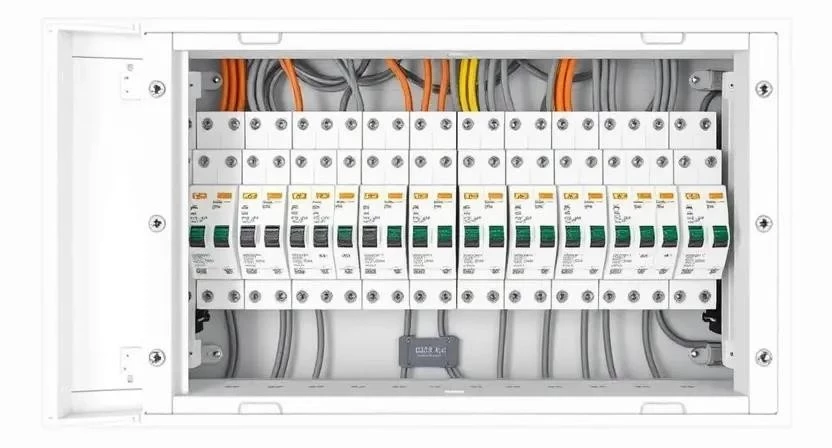

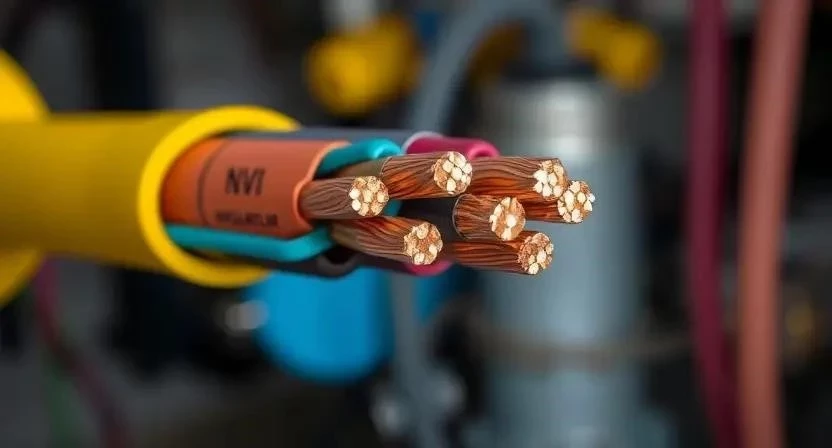

• Наконечники штыревые втулочные изолированные (НШВИ)
• Маркировочные бирки и самоклеящиеся этикетки
• Клеммные колодки (при необходимости)

Расчет количества прост: определите число групп, умножьте на количество модулей и добавьте запас. Например, для трехкомнатной квартиры обычно требуется щит на 24-36 модулей. Цены сильно варьируются: корпус может стоить от 1500 до 10000 рублей, автомат – от 200 до 1000 рублей, УЗО – от 1500 до 4000 рублей. В среднем, на материалы для стандартного щитка уйдет от 10 000 до 30 000 рублей.

Таблица 1: Основные материалы и их ориентировочная стоимость

Инструментарий для безопасного и точного монтажа

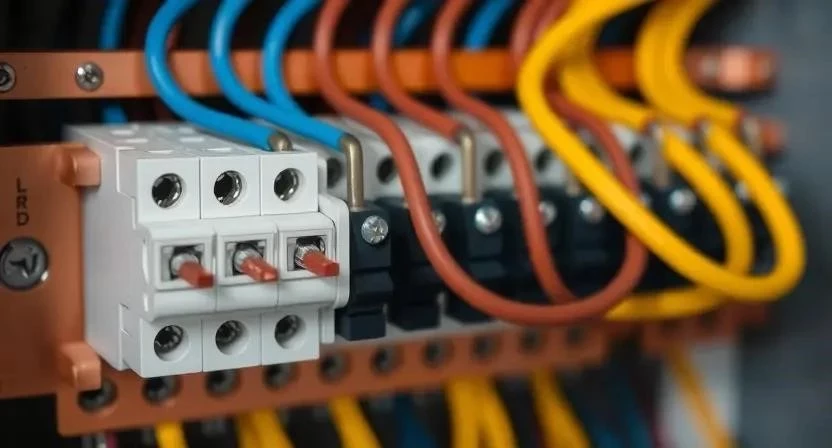

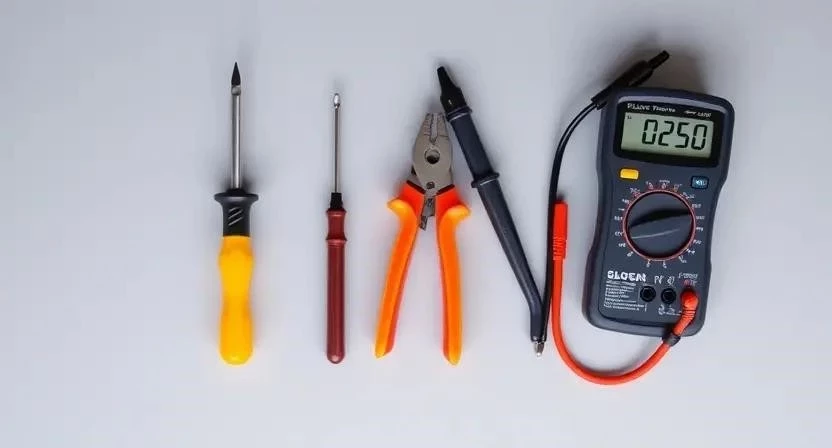

Правильный инструмент не только облегчает работу, но и обеспечивает качество и безопасность. Не пытайтесь закручивать контакты плоскогубцами – это прямой путь к проблемам. Я всегда использую проверенный набор.

Таблица 2: Инструменты для монтажа электрощита

Рекомендую выбирать инструменты известных брендов, это гарантия их надежности и долговечности. Диэлектрические отвертки, например, должны быть сертифицированы для работы под напряжением до 1000В – это не прихоть, а требование безопасности.

Организация рабочего пространства и защита помещения

Перед тем как начать, позаботьтесь о себе и своем жилище. Выбор места для установки щита критически важен. Согласно ПУЭ, щит не должен располагаться в ванных комнатах, под лестницами, в нишах с водопроводом или отоплением. Идеально – сухой, легкодоступный коридор или прихожая. Я всегда накрываю пол и мебель плотной пленкой или брезентом, чтобы защитить от пыли и строительного мусора, особенно если предстоит штробление. Организуйте рабочее место так, чтобы все инструменты были под рукой, но при этом не мешали свободному перемещению. Хорошее освещение – залог точности и безопасности.

Детальная подготовка места под электрощит

Подготовка поверхности – это фундамент для будущего щита. Если стена будет кривой, то и щит встанет неровно, а это уже эстетический минус, не говоря о возможных проблемах с плотным прилеганием крышки. Сначала делаю точную разметку места установки, используя уровень и рулетку. Высота установки распределительных щитов по ПУЭ обычно составляет 1,5-1,7 метра от пола до центра щита, но может варьироваться для удобства доступа. Для встраиваемого щита потребуется штробление стены – это самый пыльный и трудоемкий этап. Отмечаю контуры будущего проема, затем перфоратором делаю отверстия по периметру и аккуратно выбиваю нишу. Глубина ниши должна соответствовать глубине корпуса щита, чтобы он заподлицо встал со стеной. После штробления обязательно очищаю нишу от пыли и грунтую ее для лучшей адгезии монтажной пены или раствора. Затем устанавливаю корпус щита в нишу, выравниваю его по уровню и фиксирую с помощью алебастра, монтажной пены или дюбелей. Проверяю вертикаль и горизонталь по всем плоскостям – это важно для ровного монтажа модулей и эстетики.

Пошаговый алгоритм монтажа распределительного щита

Вот мы и подошли к самому ответственному этапу – сборке и подключению. Здесь важна каждая деталь, ведь любая ошибка сделает работу оборудования небезопасной, а это скажется на всей электрике в доме и вашей бытовой технике. Я всегда работаю не спеша, перепроверяя каждый шаг.

Таблица 3: Примерный план-график монтажа электрощита

1. Составление схемы распределения нагрузок. Это первый и самый важный шаг. Нарисуйте подробную схему, где будут указаны все группы потребителей (розетки, освещение, стиральная машина, духовка), их номинальные токи и типы защитных устройств. Учтите будущие потребности. Мой опыт: Однажды я делал щит для молодой семьи, которая планировала ребенка. Мы сразу предусмотрели отдельную линию для детской комнаты с возможностью установки диммера и ночника, а также мощный автомат для подогрева пола.
2. Монтаж корпуса щита. Убедитесь, что корпус надежно закреплен и выровнен. Для встраиваемых щитов это означает прочную фиксацию в нише, для накладных – крепление к стене анкерами.
3. Завод кабелей в щит и их фиксация. Аккуратно заведите все кабели в корпус щита через предусмотренные отверстия или сальники. Оставьте достаточный запас длины (около 15-20 см), чтобы потом было удобно работать с жилами. Зафиксируйте кабели стяжками внутри щита, чтобы они не вырывались при случайном натяжении.
4. Установка DIN-реек и шин. Закрепите DIN-рейки на предусмотренных местах. Затем установите нулевую (N) и заземляющую (PE) шины на изоляторах. Убедитесь, что они надежно закреплены и не касаются корпуса щита.
5. Монтаж автоматических выключателей и УЗО. Установите все модульные устройства на DIN-рейки в соответствии с вашей схемой. Обычно вводной автомат идет первым, затем УЗО, а после них – групповые автоматы. Важно соблюдать правильную последовательность установки УЗО и дифференциальных автоматов: УЗО всегда ставится после вводного автомата, но до групповых автоматов, которые оно защищает.
6. Опрессовка жил наконечниками НШВИ. Снимите изоляцию с концов жил на нужную длину (обычно 8-10 мм). Наденьте наконечники НШВИ и обожмите их кримпером. Это критически важный этап, так как обеспечивает надежный контакт и предотвращает перегрев. Мой опыт: Однажды я столкнулся с проблемой, когда старый щит постоянно искрил. При вскрытии оказалось, что провода были просто скручены и зажаты винтами. После опрессовки и правильного подключения проблема исчезла.
7. Подключение фазных и нулевых проводников. Подключите фазные проводники (обычно коричневые, черные, белые) к соответствующим клеммам автоматов, а нулевые (синие) – к нулевой шине. Используйте соединительные шины (гребенки) для параллельного подключения автоматов, это намного надежнее и аккуратнее, чем перемычки из провода.
8. Подключение заземления. Все заземляющие проводники (желто-зеленые) подключите к шине заземления (PE). Убедитесь, что все металлические части щита, если они не имеют заводского заземления, также соединены с этой шиной.
9. Проверка затяжки всех винтовых соединений. После подключения всех проводов пройдитесь по каждому винту отверткой и проверьте затяжку. Слабый контакт – это причина нагрева, искрения и потенциального пожара. Затягивать нужно до упора, но без чрезмерного усилия, чтобы не повредить клемму или провод. Мой опыт: Как-то раз, уже после сдачи объекта, позвонил клиент с жалобой на запах гари. Оказалось, я пропустил один винт на нулевой шине. С тех пор я всегда делаю двойную проверку.
10. Маркировка групп потребителей. Обязательно подпишите каждую группу автоматов, указывая, какие розетки или светильники она обслуживает. Это упростит дальнейшую эксплуатацию и поиск неисправностей.
11. Тестовое включение и проверка работоспособности. Перед включением общего напряжения еще раз визуально проверьте всю схему. Затем подайте напряжение. Сначала включите вводной автомат, затем поочередно включайте групповые автоматы. Проверьте работу УЗО, нажав кнопку «Тест». Оно должно сработать.
12. Закрытие щита декоративной панелью. После всех проверок установите декоративную панель и дверцу щита.

Меры безопасности при работе с электрощитом:

• Все работы проводить при полностью обесточенной сети. Проверьте отсутствие напряжения мультиметром.
• Используйте только диэлектрический инструмент.
• Надевайте защитные перчатки и очки.
• Обеспечьте хорошее освещение рабочего места.
• При работе с перфоратором используйте респиратор и защитные очки.
• Не оставляйте оголенные провода без присмотра.
• После завершения работ уберите весь мусор и остатки изоляции из щита – пыль и грязь внутри щита недопустимы (ПУЭ п 1. 1. 25).

Температура и влажность: Оптимальная температура для монтажа и эксплуатации щита – от +5°C до +40°C, относительная влажность не более 80%. Избегайте установки в местах с повышенной влажностью или резкими перепадами температур.

Время высыхания/застывания: Если щит встраиваемый и фиксировался раствором, дайте ему полностью высохнуть (обычно 24 часа), прежде чем продолжать работы с подключением.

Ключевые аспекты, о которых знают только опытные мастера

Помимо основной инструкции, есть несколько тонкостей, которые отличают работу профессионала. Например, температурный режим. Внутри электрощита при работе может наблюдаться нагрев, поэтому важно обеспечить достаточную вентиляцию, особенно если щит перегружен. Требования к затяжке контактов – это не пустой звук. Недотянутый контакт приведет к искрению и перегреву, а перетянутый – к деформации жилы или клеммы. Используйте отвертки с динамометрическим контролем, если есть такая возможность, или ориентируйтесь на ощущения: до упора, но без фанатизма. Также важна совместимость брендов модульного оборудования. Хотя все автоматы и УЗО стандартизированы под DIN-рейку, лучше использовать комплектующие одного производителя, чтобы гарантировать полную совместимость и надежность соединений. Разные производители могут иметь незначительные отличия в геометрии клемм или ширине модулей, что может усложнить монтаж гребенок и создать нежелательные напряжения в конструкции.

Типичные промахи при монтаже электрощита и методы их устранения

Я часто вижу, как новички совершают одни и те же ошибки, которые потом приводят к серьезным проблемам. Важно знать их заранее, чтобы не повторять.

1. Использование проводов неподходящего сечения. Самая распространенная ошибка. Если для мощных потребителей (духовка, стиральная машина) использовать тонкие провода, они будут перегреваться, что приведет к оплавлению изоляции и пожару. Всегда рассчитывайте сечение по таблицам ПУЭ, исходя из мощности нагрузки.
2. Отсутствие или неправильное заземление. Заземление – это ваша защита от поражения током. Если его нет или оно выполнено с ошибками, при пробое изоляции прибор может стать опасным.
3. Перегрузка одной линии. Попытка подключить слишком много потребителей к одному автомату приводит к его постоянному срабатыванию и износу, а также к перегреву проводки. Распределяйте нагрузку равномерно.
4. Отсутствие маркировки. Без подписанных групп вы никогда не поймете, какой автомат за что отвечает, что сильно усложнит поиск неисправностей и обслуживание.
5. Установка УЗО в неправильной последовательности. УЗО должно стоять после вводного автомата, но перед групповыми автоматами, которые оно защищает. Если поставить его неверно, оно либо не будет работать, либо будет срабатывать без причины.
6. Недостаточная затяжка контактов. Слабый контакт – это повышенное сопротивление, нагрев, искрение и потенциальный пожар. Всегда перепроверяйте затяжку.
7. Отсутствие запаса по модулям. Щит, забитый под завязку, не оставляет места для будущих расширений или установки дополнительных устройств, например, реле напряжения. Всегда берите щит с запасом 20-30% по свободным местам.
8. Использование некачественных комплектующих. Дешевые автоматы могут не сработать при коротком замыкании или перегрузке, что ставит под угрозу всю электропроводку и безопасность.

Последствия этих ошибок могут быть очень серьезными: от постоянных отключений электричества и выхода из строя бытовой техники до пожаров и поражения электрическим током. Исправлять их всегда сложнее и дороже, чем сделать правильно с первого раза.

Оценка затрат: сколько стоит установить электрощит

Расчет стоимости – важный этап планирования. Я всегда делю его на две основные части: материалы и работа. Это помогает понять, где можно сэкономить, а где лучше не рисковать.

Таблица 4: Примерный расчет стоимости установки распределительного щита

Как видно из таблицы, основная экономия при самостоятельном монтаже – это отсутствие платы за работу мастера. Однако, если у вас нет необходимых инструментов, их покупка может частично нивелировать эту экономию. Мой совет: если вы не уверены в своих силах, лучше доверьте эту работу квалифицированному электрику. Цена за его работу – это плата за ваш покой и безопасность.

Обслуживание электрощита после монтажа: залог долгой и безопасной работы

Установка электрощита – это не разовое мероприятие. Чтобы он служил долго и надежно, требуется периодический уход. Я рекомендую раз в год проводить визуальный осмотр и проверять затяжку винтовых соединений. Это можно сделать обычной диэлектрической отверткой, аккуратно подтягивая каждый винт. Особое внимание уделите клеммам, где подключаются мощные потребители. Также не забывайте ежемесячно нажимать кнопку «Тест» на УЗО и дифференциальных автоматах. Это проверяет их работоспособность и предотвращает «залипание» механизма. Сроки службы оборудования варьируются: автоматы обычно рассчитаны на тысячи срабатываний и служат десятки лет, но УЗО и дифавтоматы рекомендуется проверять чаще, а при малейших подозрениях на неисправность – менять. Чистота внутри щита тоже важна – пыль может стать причиной пробоя или перегрева.

Выбор типа щита и дополнительные защитные устройства

Когда речь заходит о распределительных щитах, всегда есть варианты, которые стоит рассмотреть. Выбор между встраиваемым и накладным щитом зависит от типа монтажа и эстетических предпочтений. Встраиваемые щиты (скрытого монтажа) выглядят аккуратнее, так как их корпус прячется в стене, но требуют штробления и более трудоемкой установки. Накладные щиты (открытого монтажа) проще и быстрее устанавливаются, крепятся прямо на стену, но менее эстетичны и занимают больше места. Я обычно рекомендую встраиваемые для квартир с капитальным ремонтом, а накладные – для технических помещений или при ограниченном бюджете.

• Встраиваемые щиты:
  • Эстетичный внешний вид, не выступает из стены.
  • Требует штробления стены, более сложный и пыльный монтаж.
  • Идеален для квартир с чистовой отделкой или при капитальном ремонте.
  • Лучше защищен от внешних механических воздействий.
  • Меньше подвержен накоплению пыли на внешних поверхностях.
• Накладные щиты:
  • Простой и быстрый монтаж, крепление на поверхность стены.
  • Выступает из стены, менее эстетичен.
  • Подходит для технических помещений, гаражей, дач или при временном монтаже.
  • Легче получить доступ для обслуживания или модернизации.
  • Может быть более заметен в интерьере.

Также стоит рассмотреть использование реле напряжения вместо обычных автоматов для защиты от перепадов в сети. Автоматы защищают от перегрузки и короткого замыкания, а реле напряжения – от слишком высокого или низкого напряжения, что очень актуально в условиях нестабильных электросетей. Реле напряжения отключает подачу электричества при выходе параметров за допустимые пределы и автоматически включает его при нормализации. Это спасает дорогую бытовую технику от поломки, что является большой инвестицией в долгосрочную защиту.

Часто задаваемые вопросы о монтаже электрощита

В своей практике я часто сталкиваюсь с одними и теми же вопросами от клиентов. Постараюсь ответить на самые популярные.

1. Можно ли ставить щит в ванной или коридоре?

   В ванной комнате ставить распределительный щит категорически запрещено из-за высокой влажности и риска поражения током. В коридоре или прихожей – это одно из наиболее подходящих мест, при условии соблюдения норм ПУЭ по расстоянию от водопроводных и отопительных систем, а также обеспечении свободного доступа.

2. Чем отличается УЗО от дифференциального автомата?

   УЗО (устройство защитного отключения) защищает человека от поражения током при утечке на землю и предотвращает пожары, вызванные утечкой. Оно не имеет защиты от перегрузки и короткого замыкания. Дифференциальный автомат (АВДТ) – это комбинированное устройство, которое включает в себя функции УЗО и автоматического выключателя, то есть защищает и от утечки тока, и от перегрузки, и от короткого замыкания. Я предпочитаю использовать дифавтоматы в некоторых случаях, так как они экономят место в щитке.

3. Какое сечение провода использовать для ввода в щит?

   Сечение вводного провода зависит от общей потребляемой мощности квартиры и типа проводки. Для стандартной квартиры с потреблением до 10-15 кВт обычно используют медный кабель сечением 6-10 мм². Всегда проверяйте это значение по проекту или с учетом рекомендаций энергетической компании.

4. Зачем нужны наконечники НШВИ?

   Наконечники штыревые втулочные изолированные (НШВИ) предназначены для опрессовки многожильных проводов перед подключением к клеммам автоматов. Они предотвращают распушивание жил, обеспечивают плотный и надежный контакт, что снижает риск перегрева, искрения и короткого замыкания. Это значительно повышает электробезопасность.

5. Как часто нужно проверять контакты в щитке?

   Я рекомендую проводить ревизию и проверять затяжку винтовых соединений в электрощитке не реже одного раза в год, а в домах со старой проводкой или при частых перегрузках – раз в полгода. Это простая, но очень важная процедура, которая помогает предотвратить множество проблем.

6. Можно ли менять автоматы в старом щите?

   Да, менять автоматы в старом щите можно, но с соблюдением ряда условий. Новые автоматы должны быть совместимы по размеру и типу крепления (DIN-рейка), а их номинал должен соответствовать сечению проводки и нагрузке. Если щит очень старый (например, с пробками или рычажными автоматами), лучше рассмотреть полную замену щита на современный с УЗО и дифавтоматами для повышения безопасности.

7. Что делать, если постоянно выбивает автомат?

   Постоянное срабатывание автомата указывает на проблему. Сначала проверьте, нет ли перегрузки – возможно, вы включили слишком много мощных приборов одновременно. Если перегрузки нет, то причина может быть в коротком замыкании в одном из приборов или в проводке, либо в неисправности самого автомата. В этом случае нужно последовательно отключать приборы, чтобы найти источник проблемы, или вызвать электрика.

8. Как правильно подобрать номинал автомата?

   Номинал автомата подбирается исходя из максимально допустимого тока для сечения провода, который он защищает, и максимальной рабочей нагрузки на эту линию. Автомат должен сработать раньше, чем проводка начнет перегреваться. Например, для розеточной группы с проводом 2,5 мм² обычно ставят автомат 16А, для освещения с проводом 1,5 мм² – 10А. Всегда используйте таблицы ПУЭ для точного подбора.
