Прокладка электропроводки в деревянном доме — это задача с повышенным уровнем ответственности из-за высокой горючести материала. Ошибка в расчетах или неправильный выбор кабеля могут привести к пожару. Обычно такие работы в среднем доме занимают от 10 до 20 дней. Чтобы понять, как сделать электрику в срубе своими руками, нужно учитывать специфику усадки дерева и строгие нормы ПУЭ. Правильный подход гарантирует безопасность жильцов на десятилетия.
Особенности подготовки к работам
Перед началом монтажа я всегда детально изучаю требования ПУЭ для деревянных строений. Основная сложность заключается в том, что дерево «дышит» и дает значительную усадку в первые годы после постройки. Если закрепить кабель слишком жестко, его просто порвет или вырвет розетки из стен. Потребуются базовые навыки работы с электроинструментом и четкое понимание схем распределения нагрузки по комнатам. Я рекомендую заранее составить список всех электроприборов, чтобы не перегружать сеть.
Выбор необходимых материалов
Для деревянного дома подходит только кабель с индексом «нг-LS» (не поддерживающий горение, с низким дымовыделением). Я использую ВВГнг-LS, так как он обладает надежной изоляцией. Для защиты проводов применяют негорючую гофру или металлические трубки. Распределительные коробки должны быть из негорючего пластика или металла.
- Кабель ВВГнг-LS 3х2.5 (для розеток)
- Кабель ВВГнг-LS 3х1.5 (для освещения)

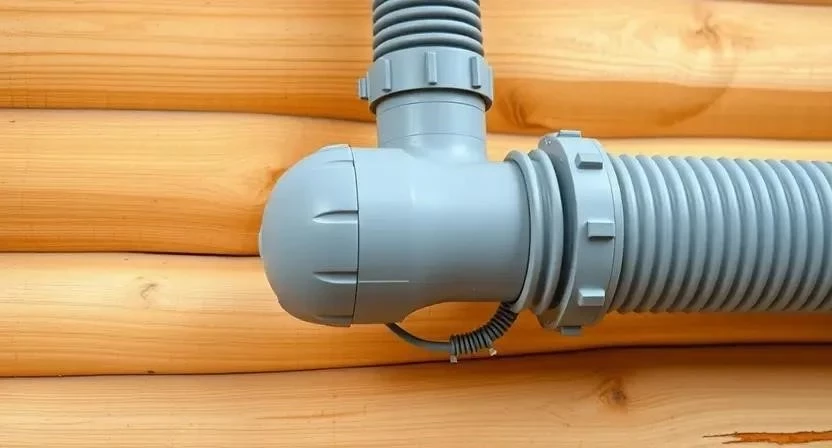

- Гофрированная труба ПВХ негорючая
- Стальные электротехнические трубки
- Подрозетники для деревянных стен
- Автоматические выключатели разного номинала
- Устройство защитного отключения (УЗО)
- Распределительные коробки IP44
- Клеммники WAGO или винтовые зажимы
| Наименование | Расход на 50 м² | Цена за ед. (средняя) | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 60 м | 80 руб/м | 4 800 руб |
| Кабель ВВГнг-LS 3х1.5 | 50 м | 60 руб/м | 3 000 руб |
| Гофра негорючая | 80 м | 30 руб/м | 2 400 руб |
| Автоматы и УЗО | 1 комплект | 7 000 руб | 7 000 руб |
| Подрозетники/коробки | 15 шт | 100 руб/шт | 1 500 руб |

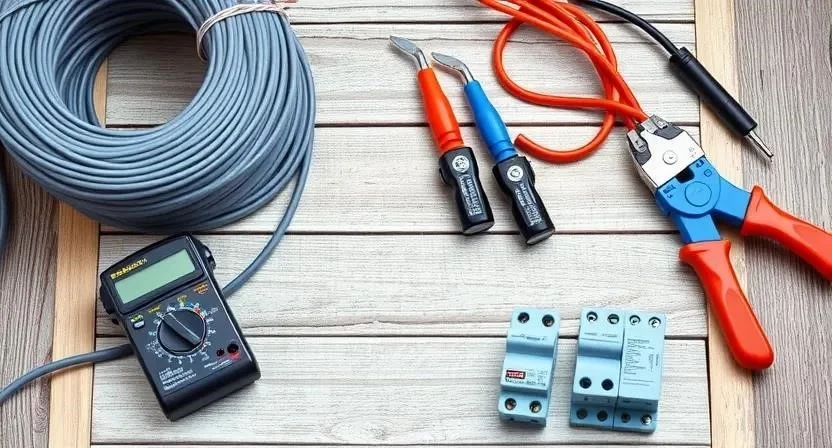

Инструментарий для электромонтажа
Качественный инструмент сокращает время работы и исключает брак. Я советую не экономить на стриппере, так как он позволяет снимать изоляцию, не повреждая жилу кабеля. Мультиметр обязателен для проверки цепей перед подачей напряжения. Если бюджет ограничен, некоторые позиции можно взять в аренду, но ручной инструмент должен быть своим.
- Перфоратор с набором сверл по дереву и бетону
- Шуруповерт с набором бит
- Стриппер для зачистки проводов
- Цифровой мультиметр
- Строительный уровень (лазерный или пузырьковый)
- Набор диэлектрических отверток
- Электромонтажный нож
| Инструмент | Назначение | Рекомендуемый тип |
|---|---|---|
| Перфоратор | Проходные отверстия в бревнах | С режимом сверления без удара |
| Шуруповерт | Крепление гофры и щитка | Аккумуляторный 18V |
| Стриппер | Снятие изоляции кабеля | Автоматический |
| Мультиметр | Поиск обрывов, замер напряжения | Цифровой с прозвонкой |
| Уровень | Выравнивание розеток и щитка | Лазерный осепостроитель |
Подготовка помещения к работе
Сначала я очищаю стены от строительной пыли и опилок. Пол застилаю плотной пленкой, чтобы мелкий мусор не забился в щели. Трассы прокладки планирую заранее на бумаге, чтобы минимизировать количество отверстий в бревнах. Все лишние предметы выношу из комнат, организуя свободный доступ к углам и потолку.
Работа с поверхностями и разметка
Геометрию стен проверяю уровнем, чтобы розетки не висели криво. Размечаю точки вывода питания и выключателей с помощью карандаша. Определяю место установки электрощита — обычно это прихожая или техническое помещение. Обязательно проверяю влажность дерева влагомером. Однажды я забыл проверить влажность бревен, и после высыхания дерева вся разметка сместилась на пару сантиметров.
Пошаговый процесс монтажа
- Составление схемы. Рисую план всех линий, рассчитываю нагрузку на каждую группу.

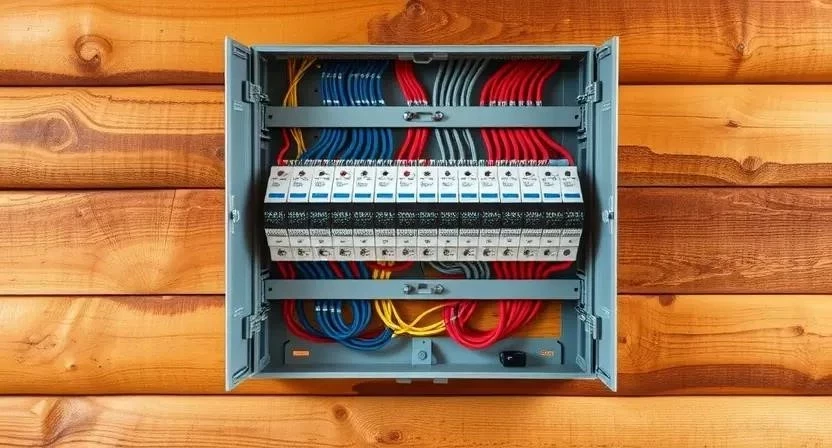

- Установка щита. Монтирую главный распределительный щит на уровне глаз.
- Выбор способа прокладки. Решаю, будет ли проводка открытой (в гофре) или скрытой (в штробах, если это допустимо).
- Монтаж трасс. Прокладываю кабели с учетом усадки сруба. Я всегда оставляю запас кабеля («петлю») в распределительных коробках, чтобы при усадке дома провод не натянулся и не вырвался.
- Установка коробок. Закрепляю распределительные коробки в верхних точках стен.
- Прокладка к точкам. Опускаю кабели к местам установки розеток и выключателей.
- Монтаж подрозетников. Устанавливаю коробки для розеток, фиксируя их надежно.
- Подключение автоматики. Устанавливаю автоматы и УЗО в щиток, маркирую каждую линию.
- Соединение в коробках. Соединяю провода с помощью клеммников или сварки.
- Установка фурнитуры. Монтирую сами розетки, выключатели и светильники.
- Тестирование. Проверяю каждую цепь мультиметром и проверяю заземление.
- Финал. Осматриваю все соединения и герметизирую проходы кабеля через стены.
| Этап работы | Время выполнения | Особенности |
|---|---|---|
| Проектирование и разметка | 4-6 часов | Точный расчет нагрузки |
| Монтаж щита и автоматов | 6-8 часов | Строго по схеме |
| Прокладка кабельных линий | 24-40 часов | Учет усадки сруба |
| Монтаж розеток и ламп | 12-16 часов | Проверка уровня |
| Тестирование и запуск | 4-6 часов | Замер напряжения |
Технические нюансы и безопасность
Температурный режим при монтаже не играет большой роли, но важно учитывать сезонное расширение древесины. Заземление в деревянном доме должно быть выполнено безупречно — я рекомендую использовать контур из стальных уголков. Все металлические элементы электросети должны быть заземлены. При работе с химией или при сверлении использую респиратор и защитные очки.
Типичные ошибки новичков
- Прокладка кабеля без защитной гофры или трубы.
- Игнорирование усадки сруба (жесткая фиксация провода).
- Использование кабеля с сечением 1.5 мм² для мощных розеток.
- Отсутствие УЗО, что смертельно опасно в деревянном доме.
- Соединение проводов простой скруткой без пайки или клемм.
Мой сосед когда-то использовал обычную ПВХ-гофру вместо негорючей, и при коротком замыкании она мгновенно расплавилась, создав опасную ситуацию. Всегда выбирайте материалы с маркировкой «нг».
Расчет стоимости электромонтажа
Стоимость зависит от площади дома и выбранных материалов. Самостоятельный монтаж позволяет сэкономить на оплате услуг мастера, но требует времени и знаний. Ниже приведено сравнение затрат для дома площадью 60 м².
| Статья расходов | Своими руками (руб) | С мастером (руб) | Разница/Экономия |
|---|---|---|---|
| Материалы (кабель, щит, гофра) | 25 000 | 25 000 | 0 |
| Расходники (крепеж, дюбели) | 3 000 | 3 000 | 0 |
| Работа электромонтажника | 0 | 35 000 | 35 000 |
| 28 000 | 63 000 | 35 000 |
Эксплуатация и уход за сетью
После завершения работ я советую раз в год проверять затяжку контактов в щитке и распределительных коробках. Дерево вибрирует и двигается, что может привести к ослаблению винтовых соединений. Полезно раз в два года проводить осмотр сети тепловизором — это позволит найти перегревающийся провод до того, как он начнет тлеть. Срок службы качественной изоляции ВВГнг-LS составляет около 30 лет.
Альтернативные методы прокладки

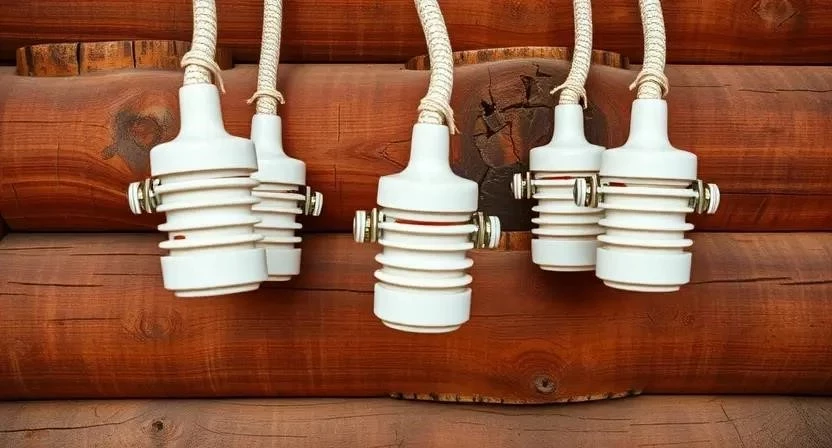

Существует несколько подходов к монтажу в срубе. Ретро-проводка на керамических изоляторах выглядит стильно и полностью открыта, что безопасно. Прокладка в металлорубе — самый надежный вариант с точки зрения защиты от грызунов и огня. Скрытый монтаж в штробах в срубе крайне рискован, так как нарушает целостность бревна и может привести к гниению или трещинам.
Ответы на частые вопросы (FAQ)
Можно ли штробить сруб?
Крайне не рекомендуется. Это ослабляет конструкцию бревна и создает риск попадания влаги внутрь стены.
Какой кабель лучше выбрать?
Только ВВГнг-LS. Он не горит и почти не дымит при нагреве.
Нужна ли гофра в деревянном доме?
Да, она защищает кабель от механических повреждений и служит дополнительным барьером.
Как избежать пожара из-за электрики?
Используйте УЗО, качественные автоматы, не завышайте нагрузку на линию и избегайте скруток.
Как учитывать усадку сруба?
Оставляйте свободный запас кабеля в коробках и не затягивайте стяжки «намертво».
Стоит ли делать скрытую проводку?
В срубе лучше делать открытую или полускрытую (в специальных каналах), чтобы иметь доступ к проводам.
Как выбрать автомат?
Подбирайте номинал под сечение провода: 1.5 мм² — 10А, 2.5 мм² — 16А.
