Разводка инженерных сетей в новой квартире начинается с четкого плана. Ошибка на этом этапе обходится дорого — переделка штроб может занять до недели и стоить лишние 20–30 тысяч рублей. Правильный монтаж труб и кабелей в новостройке требует точности и соблюдения технологии. Без этого качественная отделка станет просто красивой оберткой для проблемных коммуникаций.
Подготовительный этап и важные требования
Работа с коммуникациями считается сложной. Она требует базовых навыков работы с электроинструментом и понимания принципов гидравлики и электрики. В среднем, на полную разводку в однокомнатной квартире уходит от 10 до 20 дней. Начинать монтаж нужно сразу после демонтажных работ, но строго до заливки стяжки пола и возведения перегородок из гипсокартона. Я всегда советую сначала утвердить проект мебели, иначе розетки окажутся за шкафом.
Перечень необходимых материалов
Для качественной разводки важно использовать сертифицированные материалы. Я рекомендую покупать всё в одном специализированном центре, чтобы избежать проблем с совместимостью фитингов разных брендов.
- Кабель ВВГнг-ЛС (разного сечения: 2.5 мм² для розеток, 1.5 мм² для света)
- Гофрированная труба (ПВХ или ПНД)
- Трубы из полипропилена или сшитого полиэтилена
- Фитинги: угольники, тройники, муфты
- Монтажные клипсы и дюбель-хомуты
- Изоляционная лента и термоусадка
- Распределительные коробки
- Щит распределительный с автоматическими выключателями
Расход материалов зависит от площади. На стандартную квартиру 50 м² уходит около 200–300 метров кабеля и 40–60 метров труб.
| Материал | Средний расход на 50 м² | Цена за ед. (средняя) | |
|---|---|---|---|
| Кабель ВВГнг-ЛС 3х2.5 | 150 м | 70 руб/м | 10 500 руб |
| Кабель ВВГнг-ЛС 3х1.5 | 100 м | 50 руб/м | 5 000 руб |
| Труба полипропилен 20 мм | 40 м | 60 руб/м | 2 400 руб |
| Гофра ПВХ 20 мм | 150 м | 25 руб/м | 3 750 руб |
| Фитинги (набор) | 20 шт | 120 руб/шт | 2 400 руб |

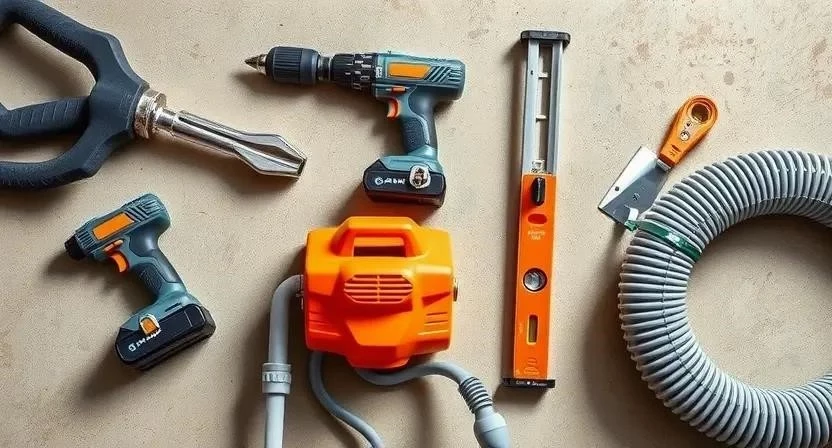

Инструментарий для прокладки сетей
Инструменты можно купить или взять в аренду. Профессиональный штроборез стоит дорого, поэтому его выгоднее арендовать на неделю. Я заметил, что дешевые стрипперы часто рвут жилу кабеля, поэтому на этом инструменте лучше не экономить.
- Штроборез — создание ровных каналов в стенах
- Перфоратор — сверление отверстий под клипсы и проходки
- Паяльник для труб — сварка полипропиленовых соединений
- Стриппер — быстрая зачистка изоляции проводов
- Уровень (лазерный) — разметка осей и проверка уклонов
- Отвертки и пассатижи — монтаж щита и зажим контактов
- Рулетка и маркер — точная разметка трасс
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена аренды/сутки |
|---|---|---|---|
| Штроборез | Резка бетона/кирпича | Обязательно | 800–1200 руб |
| Перфоратор | Сверление и долбление | Обязательно | 500–800 руб |
| Паяльник для труб | Сварка ППР-труб | Обязательно | 400–600 руб |
| Лазерный уровень | Разметка | Желательно | 300–500 руб |
| Строительный пылесос | Очистка от пыли | Желательно | 600–900 руб |
Организация пространства в помещении
Перед началом работ нужно полностью освободить комнаты. Окна и двери я рекомендую заклеить плотной пленкой, так как строительная пыль проникает везде. Пол застилается оргалитом или плотным картоном. Особое внимание уделите вентиляции: при штроблении бетона пыли будет столько, что станет трудно дышать. Организуйте вынос мусора сразу, чтобы мешки с бетоном не загромождали проходы.
Подготовка поверхностей к монтажу
Стены очищаются от остатков штукатурки или краски. Затем начинается разметка. Я использую лазерный уровень, чтобы все розетки и выключатели были на одной линии. Проверяю вертикали и горизонтали в каждом помещении. Крупные дефекты стен заделываются заранее, чтобы штроборез не «гулял» по поверхности. Готовность к штроблению подтверждается тем, что все трассы нанесены маркером, а места прохода труб через стены отмечены крестами.
Пошаговая технология разводки коммуникаций
Процесс монтажа должен быть строго последовательным. Если перепутать этапы, придется перебивать уже готовые стены.
- Составление плана разводки (4-6 ч). Рисую схему всех точек питания и выходов воды.
- Разметка осей (6-8 ч). Перенос схемы на стены с помощью уровня.
- Штробление стен (16-24 ч). Прорезаю каналы под кабель и трубы. Я однажды забыл про розетку под стиральную машину и пробил стену заново — не повторяйте мою ошибку.
- Монтаж канализационных труб (8-12 ч). Укладываю трубы с уклоном 3 см на метр.
- Прокладка труб водоснабжения (10-16 ч). Монтирую магистрали ХВС и ГВС.

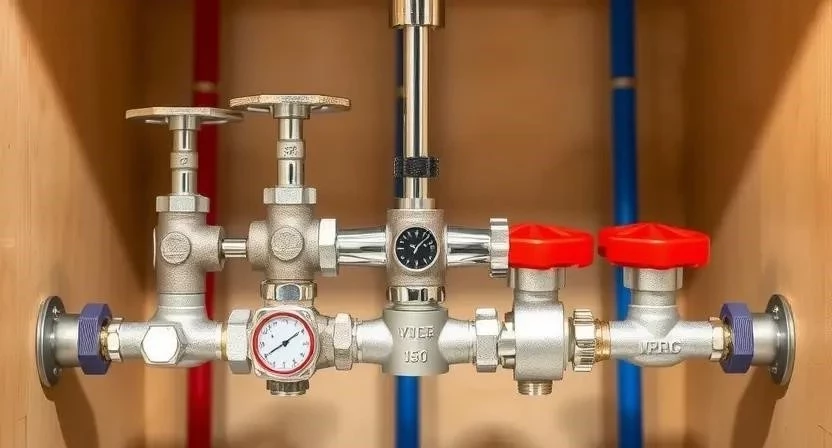

- Установка сантехнического узла (6-8 ч). Сборка коллекторного узла.
- Монтаж электропроводки (16-24 ч). Прокладка кабелей в гофре.
- Установка распределительных коробок (6-8 ч). Монтаж узлов соединения.

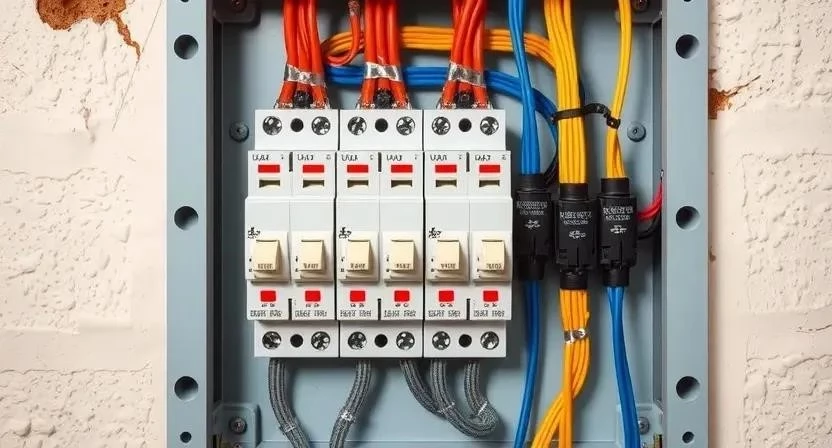

- Монтаж электрощита (4-6 ч). Установка корпуса и автоматов.
- Крепление кабелей и труб (8-12 ч). Фиксация клипсами каждые 40-50 см.
- Проверка герметичности труб (4-6 ч). Опрессовка системы давлением.
- Тестирование электроцепей (4-6 ч). Прозвонка кабелей мультиметром.
- Заделка штроб (16-24 ч). Заполнение каналов цементно-песчаным раствором.
- Финальная проверка (4 ч). Визуальный осмотр всех узлов.
При работе с электрикой я всегда использую гофру. Это позволяет заменить кабель в будущем без штробления всей стены. Сшитый полиэтилен в сантехнике я выбираю потому, что он прощает мелкие огрехи в геометрии и имеет меньше соединений.
Технические нюансы и правила

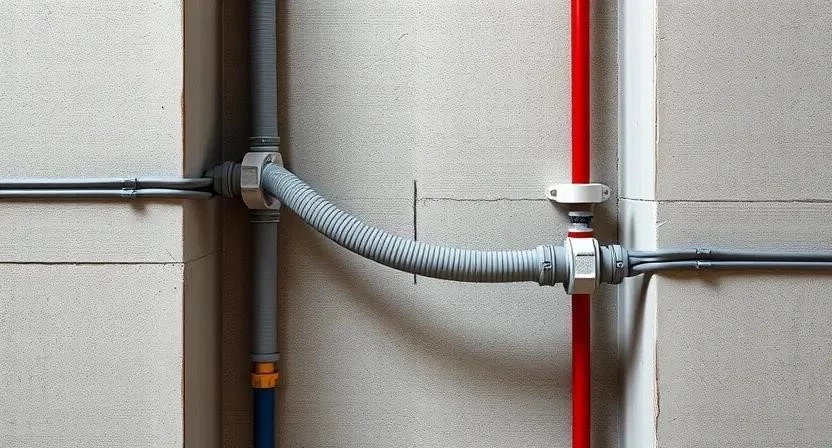

Температура в помещении при заделке штроб должна быть не ниже +5°C. Влажность воздуха влияет на скорость высыхания растворов: в сырых новостройках время застывания увеличивается в полтора раза. Кабели и трубы никогда не должны идти в одном штробе. Правило простое: электрика всегда проходит выше труб. Если пересечение неизбежно, расстояние между ними должно быть не менее 10-15 см. Я лично проверяю каждое соединение опрессовкой, прежде чем залить стяжку, чтобы не вскрывать пол позже.
Типичные ошибки новичков
Самая грубая ошибка — отсутствие уклона канализации. Я помню, как новичок в моей бригаде положил трубу горизонтально, и нам пришлось переделывать весь санузел из-за засоров. Также часто ставят слишком тонкий кабель (например, 1.5 мм² на мощную духовку), что ведет к перегреву. Отсутствие заземления в новостройках встречается редко, но если его нет, безопасность всей квартиры под вопросом. Еще один промах — перепутанная очередность: сначала делают электрику, а потом пытаются проложить толстую трубу канализации через те же места.
Расчет стоимости работ и материалов
Стоимость зависит от сложности проекта и региона. Своими руками можно сэкономить на оплате труда, но это потребует много времени и покупки дорогого инструмента.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы (базовый набор) | 25 000 | 25 000 | 0 |
| Аренда инструмента | 7 000 | 0 (у мастера свой) | -7 000 |
| Работа по монтажу | 0 | 45 000 | 45 000 |
| Расходники (буры, диски) | 3 000 | 0 | -3 000 |
| 35 000 | 70 000 | 35 000 |
Эксплуатация и уход за сетями
После завершения монтажа и заделки штроб нужно дать растворам полностью высохнуть (обычно 7-14 дней). Только после этого можно приступать к чистовой отделке. Срок службы полипропилена и современного кабеля составляет 30-50 лет. Я рекомендую раз в год проверять состояние соединений в сантехническом узле и подтягивать клеммы в электрощите, так как от вибраций или перепадов температур они могут ослабнуть.
Альтернативные способы прокладки
Существует два основных подхода к разводке. Первый — в стенах (штробление), что экономит место, но создает много пыли. Второй — в стяжке пола, когда все кабели и трубы идут по полу к точкам выхода. Это быстрее и проще, но требует более толстого слоя стяжки. Современные системы с коллекторами (гребенками) позволяют перекрывать воду в каждой комнате отдельно. Я считаю, что коллекторная схема гораздо надежнее обычной тройниковой разводки, так как исключает перепады давления в кранах.
Часто задаваемые вопросы (FAQ)
Можно ли менять схему разводки в процессе работ?
Можно, но только до этапа заделки штроб. После этого любые изменения потребуют нового штробления и порчи поверхности.
Какой кабель лучше выбрать для розеток?
Однозначно ВВГнг-ЛС 3х2.5. Он не поддерживает горение и имеет достаточный запас по мощности.
Как избежать протечек в трубах?
Использовать качественные фитинги и обязательно проводить опрессовку системы давлением, превышающим рабочее в 1.5 раза.
Нужна ли гофра для кабеля в стене?
Да, она защищает кабель от механических повреждений при отделке и позволяет заменить провод без демонтажа стены.
Что делать, если труба канализации не проходит по уклону?
Придется либо поднимать уровень пола (делать подиум), либо использовать насос принудительного сброса (сололифт).
Можно ли использовать алюминиевые провода?
Категорически нет. В современных квартирах используется только медь.
Как рассчитать количество кабеля?
Считаю длину трассы по стене, прибавляю 10% на изгибы и запас в коробках и щитке.
Меры безопасности
При работе с коммуникациями соблюдайте строгие правила. При штроблении обязательно надевайте защитные очки и респиратор — бетонная пыль очень вредна для легких. Работайте в плотных перчатках, чтобы избежать порезов об края гофры или металла. Перед началом любых работ с электрикой убедитесь, что вводной автомат выключен, а напряжение на проводах отсутствует (проверяйте индикаторной отверткой). При работе с химией или клеями обеспечьте сквозное проветривание помещения. Никогда не оставляйте включенный паяльник для труб без присмотра — это прямой путь к пожару.
