Ошибка в подборе сечения трубопровода приводит к резкому падению напора в душе, когда кто-то открывает кран на кухне. Переделка готовой разводки обходится в два-три раза дороже первоначального монтажа из-за необходимости демонтажа плитки и стяжки. Правильный диаметр труб для сантехники обеспечивает стабильное давление во всех точках разбора. Это база, без которой даже самый дорогой смеситель будет работать плохо.
Особенности внутреннего и внешнего сечения
При покупке материалов важно различать внешний и внутренний диаметры. Внешний размер определяет, какой фитинг (уголок, тройник, муфта) подойдет к трубе. Внутренний диаметр, или «проход», напрямую влияет на пропускную способность системы. Я часто вижу, как новички покупают трубы, ориентируясь только на внешнюю маркировку, и в итоге получают слабый напор.
Разница между этими показателями зависит от толщины стенки. Чем выше давление в системе или выше температура воды, тем толще стенка трубы, а значит — меньше внутренний проход при том же внешнем размере. Измерения обычно производятся в миллиметрах.

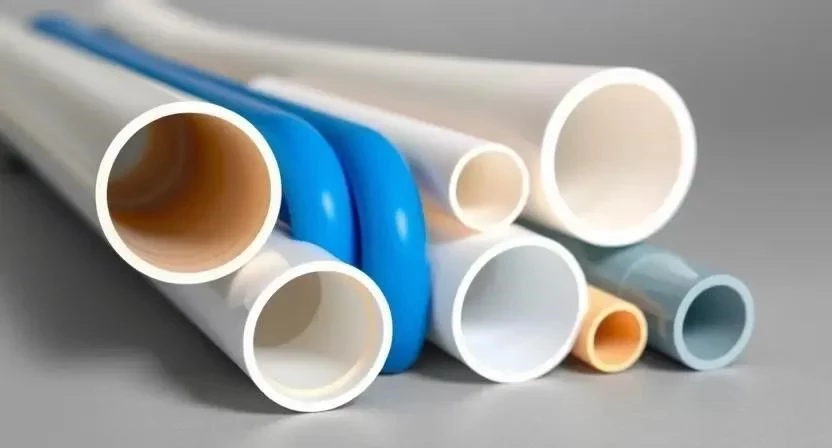

Размерные сетки популярных материалов
Разные материалы имеют свои стандарты. Полипропилен (PP-R) обычно имеет толстые стенки, особенно в армированных вариантах. Сшитый полиэтилен (PEX) и металлопластик более гибкие, их размерные ряды могут отличаться. ПВХ чаще всего используется в канализации, где диаметры значительно больше.
Таблица 1. Соответствие диаметров разных материалов
| Материал | Внешний диаметр (мм) | Внутренний диаметр (прим. мм) | Типичное применение |
|---|---|---|---|
| Полипропилен (PP-R) | 20 | 13.2 | Разводка к приборам |
| Полипропилен (PP-R) | 25 | 16.6 | Магистральный трубопровод |
| Сшитый полиэтилен (PEX) | 16 | 12 | Отопление, ХВС/ГВС |
| Сшитый полиэтилен (PEX) | 20 | 15 | Магистрали в квартире |
| Металлопластик | 20 | 14 | Универсальная разводка |
Технические параметры и пропускная способность
Пропускная способность зависит от площади сечения. Чем уже труба, тем сильнее трение воды о стенки, что вызывает потерю давления. Если выбрать слишком тонкую трубу для магистрали, напор будет падать при одновременном включении двух кранов. Гидравлический расчет позволяет избежать этой проблемы.
Таблица 2. Зависимость расхода воды от диаметра (при стандартном давлении)
| Внутренний диаметр (мм) | Расход (л/мин) | Потеря давления на 10м (мПа) | Рекомендуемая роль |
|---|---|---|---|
| 12 | 15-20 | Высокая | Подвод к смесителю |
| 15 | 25-35 | Средняя | Точка водоразбора |
| 18 | 40-55 | Низкая | Внутриквартирный стояк |
| 22 | 70-90 | Очень низкая | Магистраль дома |
| 25 | 100+ | Минимальная | Ввод в здание |
Подбор диаметров для разных систем
Для каждой системы действуют свои правила. В ХВС и ГВС обычно используют трубы 16-25 мм. Канализация требует гораздо больших сечений для свободного слива жидкости и воздуха. Отопление требует баланса между объемом теплоносителя и скоростью его циркуляции.
Основные варианты материалов для разводки:
- Полипропилен (PP-R) — бюджетный, надежный, требует пайки.
- Сшитый полиэтилен (PEX-a) — долговечный, подходит для «лучевой» разводки.
- Металлопластик — сочетает гибкость и прочность.
- ПВХ (PVC) — стандарт для безнапорной канализации.
- Медь — премиальный вариант, высокая износостойкость.
- Сталь — используется в основном для магистралей и отопления.
- Полиэтилен низкого давления (ПНД) — идеален для ввода воды в дом.
- Чугун — классика для канализации в старых домах.
Технология монтажа и инструменты
Работа с разными диаметрами требует правильного оснащения. При переходе с магистральной трубы (например, 25 мм) на подводку к крану (20 мм) используются переходные фитинги или редукторы. Я всегда проверяю плотность прилегания трубы к фитингу, чтобы избежать протечек после опрессовки.
Необходимый набор инструментов:
- Труборез (ножницы для пластика) — обязательно.
- Паяльник для полипропилена — обязательно.
- Обжимной инструмент (пресс) — для PEX и металлопластика.
- Уровень строительный — обязательно.
- Сантехнический ключ — обязательно.
- Фум-лента или нить для герметизации — обязательно.
- Спиртовой обезжириватель — желательно.
Я однажды столкнулся с тем, что заказчик решил сэкономить и купил дешевые переходники разного стандарта. В итоге через неделю в месте стыка появилась микротрещина, и пришлось переделывать весь узел. Никогда не смешивайте разные бренды фитингов в одном соединении.
Пошаговый процесс монтажа разводки:
- Разметка трасс и определение точек выхода воды (1-2 часа).
- Монтаж креплений и хомутов с шагом 60-80 см (2-3 часа).
- Нарезка труб согласно схеме (1-2 часа).
- Сварка или обжим магистральных труб (3-5 часов).
- Установка переходников на точки водоразбора (2-3 часа).
- Монтаж подводящих труб к смесителям и унитазу (2-3 часа).
- Проверка соединений визуально (1 час).
- Опрессовка системы давлением выше рабочего на 1.5 раза (2-4 часа).
- Устранение выявленных утечек и повторная проверка (1-2 часа).
- Изоляция труб теплоизоляционным материалом (2 часа).
Меры безопасности:
При пайке пластика используйте защитные перчатки, чтобы избежать ожогов от раскаленного инструмента. Работайте в проветриваемом помещении, так как при нагреве полипропилена выделяются специфические запахи. При работе с ПВХ-клеем обязательно используйте респиратор.
Расчет необходимого диаметра
Количество точек водоразбора определяет сечение главной трубы. Если в ванной стоят душ, ванна, раковина и стиральная машина, магистраль должна быть шире, чем если бы там был только один кран. Я посчитал, что для стандартной квартиры с 3-4 точками оптимальным будет ввод 25 мм с переходом на 20 мм к каждому прибору.
Таблица 3. Подбор диаметра по количеству приборов
| Кол-во приборов | Рекомендуемый диаметр магистрали (мм) | Диаметр подводки (мм) | Ожидаемый напор |
|---|---|---|---|
| 1-2 | 20 | 16 | Высокий |
| 3-5 | 25 | 16-20 | Стабильный |
| 6-10 | 32 | 20 | Средний |
| 11-15 | 40 | 20-25 | Зависит от насоса |
| 15+ | 50+ | 25 | Требуется расчет |
Нормативы и государственные стандарты
Подбор диаметров регулируется СНиП и ГОСТ. Основные требования касаются минимальных скоростей потока, чтобы вода не застаивалась, и максимальных, чтобы не возникал шум в трубах и гидроудары. Международные стандарты ISO также определяют допуски по толщине стенок для разных классов давления (PN10, PN16, PN20).
Риски неправильного выбора
Слишком узкий диаметр вызывает падение давления. Это раздражает, когда вода в душе становится еле теплой из-за того, что кто-то на кухне открыл кран. Слишком широкий диаметр ведет к перерасходу денег на материалы и застой воды в системе, что может привести к размножению бактерий.
Преимущества оптимального подбора:
- Стабильный напор во всех точках одновременно.
- Отсутствие шума и свиста в трубах.
- Минимальные затраты на материалы.
- Снижение нагрузки на насосное оборудование.
- Увеличенный срок службы соединений.
Сравнение водопровода и канализации

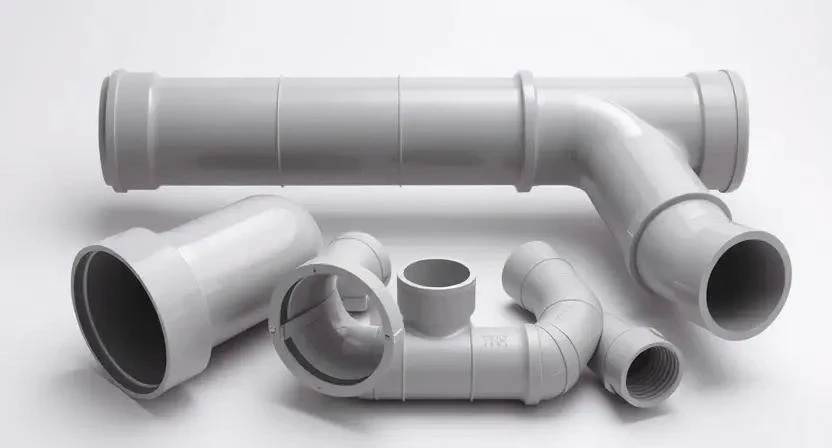

Разводка воды работает под давлением, а канализация — за счет самотека. Поэтому в канализации диаметр играет решающую роль в предотвращении засоров. Для слива с унитаза используется труба 110 мм, для раковин и ванн — 40-50 мм.
Таблица 4. Стандартные диаметры канализационных труб
| Участок системы | Диаметр (мм) | Тип слива | Рекомендуемый уклон |
|---|---|---|---|
| Главный стояк | 110 | Общий | 2-3 см на метр |
| Слив унитаза | 110 | Грязная вода | 2 см на метр |
| Слив ванны/душа | 50 | Серая вода | 3 см на метр |
| Слив раковины | 40 | Серая вода | 3 см на метр |
| Слив стиральной машины | 40-50 | Техническая вода | 2-3 см на метр |
Влияние на стоимость сметы
Увеличение диаметра трубы всего на 5 мм может поднять стоимость материалов на 20-30%. Фитинги большего размера стоят значительно дороже. Мой клиент однажды решил «взять с запасом» и проложил всю квартиру трубой 32 мм. В итоге он переплатил за материалы почти в два раза, а никакого прироста комфорта не получил, так как давление в стояке было ограничено.
Примерный расчет стоимости (на среднюю квартиру):
- Материалы (оптимальный диаметр): 15 000 – 25 000 руб.
- Материалы (завышенный диаметр): 30 000 – 45 000 руб.
- Работа мастера: 10 000 – 20 000 руб.
- Экономия при самостоятельном монтаже: до 20 000 руб. (но риск ошибок выше).
Ответы на частые вопросы
Можно ли уменьшать диаметр по ходу разводки?
Да, это стандартная практика. Магистраль делается шире (например, 25 мм), а подводка к конкретному прибору — уже (20 или 16 мм). Это помогает поддерживать давление.
Какой диаметр нужен для стиральной машины?
Для слива достаточно 40-50 мм. Для подачи воды обычно используют 16-20 мм.
Чем отличается 20-я труба от 25-й?
Внешний диаметр отличается на 5 мм, но пропускная способность 25-й трубы почти в 1.5 раза выше, чем у 20-й.
Что будет, если поставить слишком широкую трубу?
Вода будет дольше доходить до крана, а стоимость сметы вырастет без реальной пользы для напора.
Можно ли использовать одну трубу для ХВС и ГВС?
Нет, это разные линии. Однако диаметры для них обычно выбирают одинаковые.
Какой диаметр выбрать для отопления одноэтажного дома?
Обычно магистраль делают 25-32 мм, а подводку к радиаторам — 20 мм.
Как влияет толщина стенки на выбор диаметра?
Чем толще стенка (например, в трубах для горячей воды), тем меньше внутренний проход. При выборе учитывайте именно внутренний диаметр.
