Планирование разводки труб в новой квартире начинается с выбора между классической схемой и коллекторной системой. Монтаж гребенки в квартире обходится дороже, но полностью избавляет от перепадов температуры воды при одновременном использовании нескольких кранов. Обычно такая система требует установки специального сантехнического шкафа и большего метража труб. Это решение напрямую влияет на комфорт эксплуатации жилья в течение десятилетий.
Принцип работы коллекторного узла
Коллектор, который в быту называют гребенкой, представляет собой распределительный узел. Он работает как вокзал: одна общая магистраль заходит в систему, а затем разделяется на несколько независимых линий. Каждая точка водоразбора — будь то унитаз, раковина или стиральная машина — получает свою отдельную трубу от коллектора. В традиционной тройниковой разводке одна труба идет последовательно, и от нее через тройники ответвляются линии к приборам. Это создает зависимость: если кто-то открыл воду на кухне, в душе напор падает.
Технические параметры систем
Главное преимущество здесь заключается в гидравлическом балансе. В коллекторной системе давление распределяется равномерно по всем точкам. Поток воды остается стабильным, даже если открыты сразу три смесителя. Тройниковая схема всегда страдает от падения давления в самых удаленных точках квартиры.
Я заметил, что в квартирах с большим количеством санузлов без коллектора просто невозможно добиться комфорта. Ниже приведены основные технические различия.
| Параметр | Коллекторная разводка | Тройниковая разводка |
|---|---|---|
| Стабильность напора | Высокая (не зависит от других точек) | Средняя/Низкая (падает при нагрузке) |
| Температурный скачок | Отсутствует | Часто случается при включении воды в другом месте |
| Количество труб | Много (отдельная к каждому прибору) | Минимум (одна магистраль с ответвлениями) |
| Сложность балансировки | Простая (регулируется на гребенке) | Затруднена или невозможна |
| Риск полной остановки воды | Низкий (отключается только один прибор) | Высокий (перекрывается вся ветка) |
Особенности и технология монтажа
Установка такой системы требует большего профессионализма и точности. Здесь нельзя просто «накидать» труб. Сначала выбирается место под сантехнический шкаф, куда поместится весь узел. Я считаю, что использование сшитого полиэтилена — лучший вариант для этой схемы, так как он позволяет прокладывать трубы без промежуточных фитингов от коллектора до смесителя. Это сводит риск протечек в стенах к нулю.
Необходимый набор инструментов:
- Профессиональный пресс-инструмент (кримпер)
- Труборез для пластиковых труб
- Строительный уровень (пузырьковый или лазерный)
- Перфоратор с набором буров
- Разводной ключ
- Набор торцевых головок
- Сантехнический маркер
- Фум-лента или нить для герметизации
Материалы для сборки узла:
- Коллектор для холодной и горячей воды
- Трубы из сшитого полиэтилена (PEX)
- Пресс-фитинги и угольники
- Запорная арматура (шаровые краны)
- Редуктор давления
- Фильтр грубой очистки
- Сантехнический шкаф (встраиваемый)
Пошаговый процесс установки:
- Разметка места под шкаф и определение точек выхода труб (1-2 часа).
- Монтаж сантехнического шкафа в стену (3-4 часа).
- Установка вводных кранов, фильтра и редуктора давления (2-3 часа).
- Крепление коллекторов (гребенок) на DIN-рейку или кронштейны (1 час).
- Прокладка труб от коллектора к каждой точке водоразбора (от 6 до 12 часов).
- Опрессовка системы (проверка под давлением) в течение 24 часов.
- Установка смесителей и финальная проверка соединений (4-6 часов).
Я однажды монтировал систему в старом доме, где трубы гнили за год. Поставил сшитый полиэтилен с гребенкой — прошло пять лет, ни одного свища. Главное — не экономить на качестве обжима.
Эксплуатация и долговечность
Срок службы качественного коллектора из латуни или нержавейки составляет 25-50 лет. Главный плюс в обслуживании — возможность перекрыть воду только в одном месте. Например, если потек смеситель в ванной, вы просто закрываете соответствующий вентиль на гребенке. В остальной квартире вода продолжает течь. Это невероятно удобно, когда в доме живут несколько человек.
Однако стоит помнить о правилах безопасности. При работе с химией для очистки труб или при монтаже в тесном шкафу обязательно используйте перчатки и защитные очки. Всегда проверяйте герметичность соединений мыльным раствором перед зашивкой шкафа плиткой.
Эстетика и скрытый монтаж

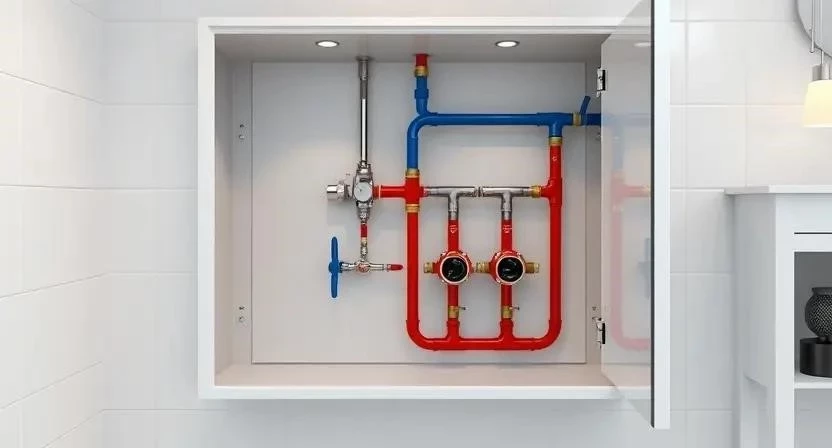

Вся «начинка» системы прячется в специальный металлический или пластиковый шкаф. Снаружи видна только аккуратная дверца, которая часто облицовывается плиткой в цвет стены. Трубы уходят в стяжку пола или штробы в стенах. Это выглядит гораздо профессиональнее, чем хаотичные выводы труб из стен. Скрытый монтаж позволяет сохранить чистоту линий в интерьере.
Расчет стоимости системы
Коллекторная разводка обходится дороже тройниковой из-за большего расхода труб и стоимости самого узла. Разница может составлять от 30% до 100% в зависимости от количества точек.
| Статья расходов | Среднее кол-во | Цена за ед. (руб) | |
|---|---|---|---|
| Коллектор (комплект ГВС/ХВС) | 1 комплект | 12 000 — 25 000 | 18 000 |
| Труба PEX (на квартиру 60м2) | 60-80 метров | 150 — 300 /м | 15 000 |
| Фитинги и краны | 20-30 шт | 300 — 800 /шт | 12 000 |
| Сантехнический шкаф | 1 шт | 4 000 — 8 000 | 6 000 |
| Работа мастера | Комплекс | 15 000 — 30 000 | 20 000 |
Я видел, как люди пытались сэкономить на дешевых китайских коллекторах. В итоге через полгода один из вентилей заклинило, пришлось вскрывать плитку и менять весь узел. Экономия в 5 тысяч обернулась ремонтом на 50 тысяч.
Сравнение вариантов разводки
Чтобы понять, что выбрать, нужно взвесить все «за» и «против». Тройниковая схема проще и дешевле, но менее функциональна.
| Критерий | Гребенка (Коллектор) | Тройниковая схема |
|---|---|---|
| Плюсы | Стабильный напор, управление каждой точкой, надежность (минимум стыков в стенах) | Низкая стоимость, простота монтажа, меньше труб |
| Минусы | Высокая цена, нужен шкаф, больше труб | Перепады температуры, отключение всей квартиры при ремонте одного крана |
Рекомендации по выбору системы
Не всегда гребенка оправдана. В маленькой студии с одним санузлом и одной кухней тройниковая разводка будет работать вполне сносно. Но в больших квартирах или загородных домах коллектор обязателен.
| Тип жилья | Рекомендуемая система | Причина |
|---|---|---|
| Студия (1 санузел) | Тройниковая | Минимум точек, малые расстояния |
| 2-3 комнатная квартира | Коллекторная | Наличие 2+ санузлов, комфорт пользователей |
| Большая квартира / Дом | Коллекторная | Слишком длинные магистрали, риск падения напора |
| Бюджетный ремонт | Тройниковая | Жесткое ограничение по смете |
Советы от профессионалов
Опытные сантехники рекомендуют всегда ставить редуктор давления перед коллектором. Без него даже самая дорогая гребенка может дать течь при резком скачке давления в общедомовом стояке. Я всегда настаиваю на этом, так как это страховка вашего ремонта.
Типичные ошибки новичков:
- Покупка слишком маленького шкафа, в котором невозможно развести руки для обслуживания.
- Использование дешевых полипропиленовых труб с множеством соединений вместо сшитого полиэтилена.
- Отказ от опрессовки системы перед заливкой стяжки пола.
- Неправильный расчет диаметра труб, что ведет к шуму в системе.
- Установка коллектора в труднодоступном месте.
Я считаю, что лучше потратить лишние два дня на тщательную проверку всех стыков, чем потом искать микропротечку с тепловизором.
Ответы на частые вопросы
Влияет ли гребенка на напор воды?
Напротив, она делает напор стабильным. В отличие от тройников, здесь каждая точка получает полноценный поток воды.
Какой материал труб выбрать для коллектора?
Лучший выбор — сшитый полиэтилен (PEX). Он гибкий, долговечный и позволяет минимизировать количество фитингов в стенах.
Можно ли ставить гребенку в старом фонде?
Да, можно. Однако в старых домах давление в системе часто нестабильно, поэтому установка редуктора давления становится обязательной.
Нужен ли отдельный шкаф для коллектора?
Желательно. Это обеспечивает эстетичный вид и легкий доступ к вентилям для обслуживания.
Что дешевле в обслуживании?
Коллекторная система. Вам не нужно перекрывать воду во всей квартире, чтобы заменить одну прокладку в смесителе.
Сложно ли самому установить гребенку?
Это сложнее, чем тройниковая разводка. Требуется специальный дорогостоящий инструмент для обжима труб.
Как рассчитать количество труб?
Нужно измерить расстояние от коллектора до каждой точки водоразбора, добавить 10-15% на изгибы и запасы.
