Организация водоснабжения в частном доме или квартире начинается с выбора схемы разводки. Коллекторная разводка труб считается более надежным, но затратным вариантом по сравнению с тройниковой. Монтаж такой системы занимает в среднем на 20-30% больше времени, а стоимость материалов вырастает из-за увеличения общего метража труб. Правильный выбор схемы определяет комфорт использования воды в течение десятилетий.
Принцип работы и суть системы

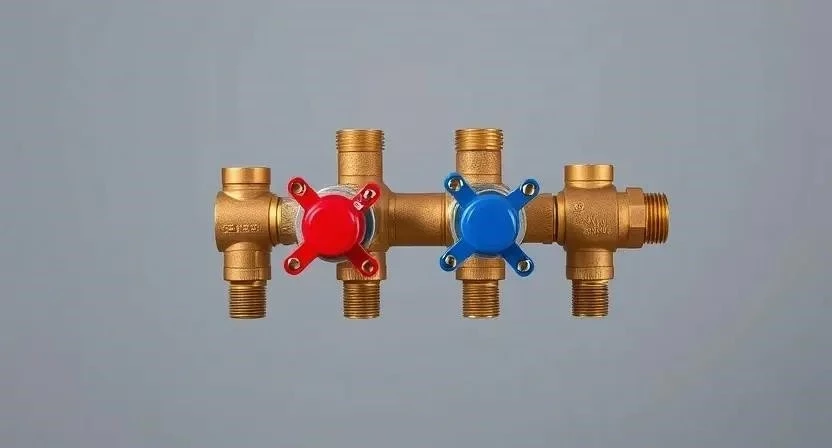

Суть метода заключается в использовании специального распределительного узла, который в народе называют «гребенкой». Это металлическая труба с несколькими отводами, где каждый выход ведет к отдельному потребителю: смесителю, унитазу или стиральной машине. Вода из магистрали попадает в коллектор, а затем равномерно распределяется по всем веткам.
Традиционная тройниковая система работает иначе. Там идет одна основная труба, от которой через тройники отходят ответвления. В коллекторной схеме же каждый прибор имеет свою персональную линию. Я всегда советую этот вариант для новых объектов, так как он полностью исключает падение напора при одновременном включении нескольких кранов.
Технические параметры и гидравлика
Главное техническое отличие — стабильность давления. В тройниковой разводке, если кто-то нажмет кнопку слива в туалете, человек в душе почувствует резкий скачок температуры и падение напора. Коллектор решает эту проблему, так как поток воды в каждую точку идет независимо.
Количество соединений в стенах при такой схеме стремится к нулю. Труба идет от коллектора до водорозетки одним целым куском. Это критически важно для герметичности всей системы. Я заметил, что большинство протечек в старых домах случается именно в скрытых тройниках, которые со временем окисляются или дают трещину.
| Параметр | Коллекторная система | Тройниковая система | Влияние на комфорт |
|---|---|---|---|
| Стабильность давления | Высокая | Средняя/Низкая | Нет скачков температуры |
| Кол-во соединений в стенах | Отсутствуют | Много | Снижение риска протечек |
| Расход труб | Высокий | Низкий | Увеличение сметы |
| Управление потоками | Индивидуальное | Общее | Возможность отключить один кран |
| Сложность расчета | Средняя | Простая | Требуется точный замер каждой ветки |
Особенности установки и этапы работ

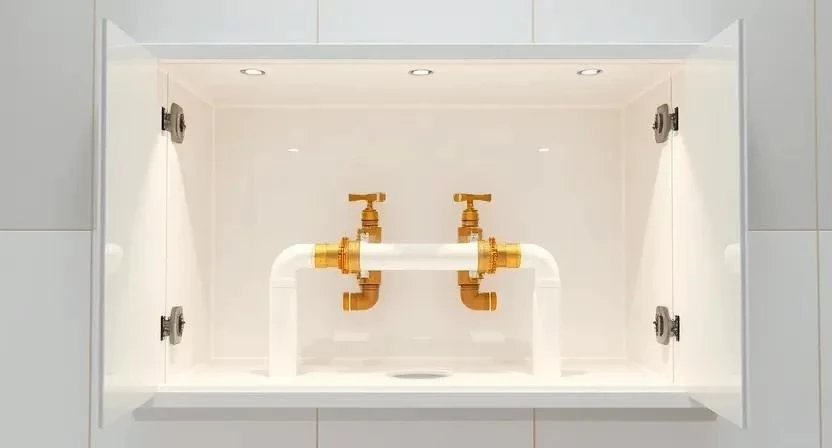

Монтаж требует большего пространства и точности. Обязательно устанавливается сантехнический шкаф, где размещается весь узел управления. Это позволяет скрыть коммуникации и оставить доступ к вентилям.
Необходимые материалы:
- Сшитый полиэтилен (PEX) или металлопластик — 16 мм;
- Коллектор с вентилями (гребенка) на нужное количество выходов;
- Запорные краны на вводе;
- Редуктор давления;
- Фильтр грубой очистки;
- Сантехнический шкаф с дверцами;
- Крепежные клипсы для труб;
- Водорозетки;
- Пресс-фитинги.
Инструменты для работы:
- Труборез для пластиковых труб;
- Инструмент для обжима (пресс) с матрицами;
- Строительный уровень;
- Перфоратор или ударная дрель;
- Разводной ключ;
- Рулетка и маркер;
- Отвертки.
Я однажды столкнулся с ситуацией, когда заказчик решил сэкономить и купил слишком узкий шкаф. В итоге коллектор встал впритык, и я не смог нормально затянуть гайки. Теперь я всегда закладываю запас в 10-15 см по ширине и высоте.
- Проектирование схемы и расчет длины каждой ветки (2-4 часа).
- Монтаж сантехнического шкафа и подготовка стен (3-5 часов).
- Установка вводных кранов, фильтра и редуктора давления (2 часа).
- Монтаж самого коллектора на стену (1-2 часа).
- Штробление стен под каждую отдельную трубу (6-12 часов).
- Прокладка труб от коллектора до точек разбора без разрывов (8-16 часов).
- Установка водорозеток и фиксация труб клипсами (4-6 часов).
- Обжим всех соединений с помощью пресса (3-5 часов).
- Опрессовка системы давлением 6-10 бар для проверки герметичности (24 часа).
- Проверка работы каждого смесителя по отдельности (2 часа).
- Заделка штроб и отделка поверхностей (12-24 часа).
- Финальный монтаж санфаянса и смесителей (6-8 часов).
Меры безопасности: При работе с перфоратором обязательно используйте респиратор и защитные очки. При опрессовке системы не находитесь вплотную к соединениям. Проверяйте электропроводку в стенах перед штроблением, чтобы не пробить кабель.
Срок службы и удобство обслуживания
Долговечность системы напрямую зависит от материала. Сшитый полиэтилен служит до 50 лет. Основной плюс здесь — отсутствие скрытых соединений. Все стыки находятся либо в шкафу, либо в водорозетке. Если труба лопнет (что крайне редко при правильном монтаже), вы сразу увидите это по протечке в конкретной точке.
Обслуживание становится элементарным. Нужно перекрыть один вентиль на гребенке, и вы можете менять смеситель на кухне, пока в остальном доме вода продолжает течь. Я сам ставил такие системы в пяти домах, и ни разу не пришлось вскрывать плитку для ремонта труб.
Помните, что в тройниковой системе для замены одного крана приходится отключать воду во всем доме. Это дико неудобно, особенно в больших семьях. Коллектор превращает сантехнику в управляемую систему.
Эстетика и организация пространства
Визуально такая разводка выглядит очень аккуратно. Все трубы сходятся в одну точку, что позволяет четко зонировать пространство. Сантехнический шкаф обычно встраивается в стену, становясь практически незаметным элементом интерьера.
На планировку это влияет минимально, если продумать маршруты труб заранее. Главное — выбрать место для коллектора так, чтобы он был равноудален от основных точек разбора. Это поможет сэкономить на длине труб и избежать лишних изгибов, которые могут создавать гидравлическое сопротивление.
Финансовая сторона вопроса
Стоимость материалов здесь выше. Вам потребуется гораздо больше метров трубы, чем при тройниковой схеме. К этому добавляется цена самого коллекторного узла и качественных фитингов.
Я рекомендую считать бюджет с запасом в 15%. Ниже привожу примерный расчет для стандартного санузла и кухни (5 точек водоразбора).
| Статья расходов | Коллекторная (руб.) | Тройниковая (руб.) | Разница |
|---|---|---|---|
| Трубы (PEX 16мм) | 8 000 — 12 000 | 3 000 — 5 000 | + 5 000 — 7 000 |
| Коллекторный узел | 7 000 — 15 000 | 0 (только тройники) | + 7 000 — 15 000 |
| Фитинги и краны | 4 000 — 6 000 | 3 000 — 4 000 | + 1 000 — 2 000 |
| Работа мастера | 15 000 — 25 000 | 10 000 — 15 000 | + 5 000 — 10 000 |
| 34 000 — 58 000 | 16 000 — 24 000 | ~ в 2 раза дороже |
Своими руками можно сэкономить около 15-25 тысяч рублей на работе. Однако помните, что для обжима PEX-труб нужен дорогой инструмент, который либо придется покупать, либо брать в аренду.
Сравнительный анализ системы
Чтобы окончательно определиться, посмотрите на таблицу сравнения. Я выделил основные моменты, которые всплывают в процессе эксплуатации.
| Критерий | Преимущества коллектора | Недостатки коллектора | Вердикт |
|---|---|---|---|
| Напор воды | Равномерный во всех точках | Требует мощного насоса в доме | Комфорт выше |
| Надежность | Нет скрытых стыков | Зависимость от одного узла | Безопаснее |
| Монтаж | Понятная логика прокладки | Огромный расход труб | Сложнее и дольше |
| Ремонтопригодность | Легко отключить одну ветку | Сложно заменить одну трубу в стене | Удобнее в быту |
| Цена | Высокая стоимость входа | Дорогие комплектующие | Затратно |
Критерии выбора под конкретный объект
Выбор системы зависит от масштаба стройки и вашего бюджета. Для маленькой студии с одним санузлом коллектор может быть избыточным, хотя и желательным. В больших домах с двумя и более ванными комнатами тройниковая разводка просто не справится с нагрузкой.
Я рекомендую ориентироваться на следующие правила:
- Если бюджет сильно ограничен, а точек разбора всего 2-3 — выбирайте тройниковую схему.
- Если в доме больше 4 точек водоразбора — только коллектор.
- Для премиального ремонта с дорогой плиткой — только коллектор (чтобы никогда не вскрывать стены).
- При наличии скважины и насоса — коллектор поможет сбалансировать давление.
- Если планируете расширение системы в будущем — коллектор позволяет легко добавить новую ветку.
| Бюджет | Рекомендуемый материал | Тип системы | Ожидаемый срок службы |
|---|---|---|---|
| Эконом | Полипропилен (PP-R) | Тройниковая | 15-25 лет |
| Средний | Металлопластик | Коллекторная/Тройниковая | 25-35 лет |
| Премиум | Сшитый полиэтилен (PEX) | Коллекторная | 50+ лет |
| Профи | Медь / Нержавейка | Коллекторная | 70+ лет |
Практические советы и разбор ошибок
Как опытный мастер, я рекомендую не экономить на редукторе давления. Коллекторная система чувствительна к гидроударам. Если давление в магистрали скачет, вентили на гребенке могут начать подтекать через пару лет.
Типичные ошибки новичков:
- Использование труб разного диаметра в одной системе без расчета.
- Слишком сильные изгибы трубы (заломы), которые сужают проходное сечение.
- Отказ от использования сантехнического шкафа (вентили просто висят на стене).
- Отсутствие опрессовки перед заделкой штроб.
- Покупка дешевых китайских коллекторов из силумина, которые окисляются за год.
- Неправильный расчет длины трубы (не учли подъемы и спуски).
Однажды я видел объект, где трубы PEX уложили без гофры. В итоге при усадке дома труба просто перетерлась об острый край бетонной стяжки. Всегда используйте защитную гофру или теплоизоляцию, даже если кажется, что это лишнее.
Ответы на частые вопросы
Можно ли совместить коллекторную и тройниковую системы?
Да, это называется комбинированная разводка. Основные магистрали идут тройниками, а в каждой мокрой зоне ставится свой маленький локальный коллектор. Это экономит трубы.
Какой диаметр труб выбрать для квартиры?
Для большинства точек разбора достаточно 16 мм. Магистраль до коллектора делают 20 или 25 мм.
Как часто обслуживать коллектор?
Раз в год рекомендую проверять герметичность соединений и прокручивать вентили, чтобы они не «закисли» от солей в воде.
Нужен ли насос при коллекторной разводке?
Если давление в сети ниже 2-3 бар, то да. Коллектор создает дополнительное сопротивление, и без насоса напор может быть слабым.
Что лучше: металлопластик или сшитый полиэтилен?
Сшитый полиэтилен (PEX) надежнее, так как он более эластичен и не имеет внутреннего слоя алюминия, который может корродировать.
Можно ли установить коллектор в обычный шкаф?
Нежелательно. Нужен специальный сантехнический шкаф с вентиляцией и влагостойким покрытием, чтобы избежать конденсата.
Сколько времени занимает монтаж «под ключ» в квартире?
В среднем от 5 до 10 рабочих дней, включая время на опрессовку и штробление.
Что делать, если один из выходов коллектора больше не нужен?
Достаточно просто перекрыть соответствующий вентиль на гребенке. Труба останется в стене, но не будет влиять на систему.
