Монтаж электрической части бойлера: правила и нормы безопасности

Монтаж электрической части бойлера требует строгого соблюдения технических норм. В условиях повышенной влажности любая ошибка в проводке превращает бытовой прибор в источник опасности. Обычно такие работы занимают от 4 до 8 часов, а стоимость базового комплекта защиты обходится в 3000–7000 рублей. Чтобы обеспечить полную электробезопасность водонагревателя: главные правила и нормы защиты должны стать основой всего процесса. Только системный подход гарантирует сохранность здоровья всех членов семьи.

Особенности электромонтажа перед стартом

Работа с электрикой в ванной — дело серьезное. Я всегда советую начинать с изучения ПУЭ (Правил устройства электроустановок), так как там прописаны все критические допуски. Оценка сложности работ зависит от состояния вашего электрощита. Если в доме старая алюминиевая проводка, простым подключением не обойтись — придется тянуть новую линию. Потребуются базовые навыки работы с мультиметром и понимание того, как работает заземляющий контур. Без этих знаний лезть в щиток опасно.

Что купить для безопасного монтажа

Для надежной защиты я использую только медный кабель с соответствующим сечением. Влажная среда диктует свои требования к изоляции, поэтому выбираю негорючие материалы. Важно, чтобы все компоненты были совместимы по току и напряжению.

• Медный кабель ВВГнг-Ls 3×2.5 мм²
• УЗО (устройство защитного отключения) на 30 мА
• Автоматический выключатель на 16А
• Клеммники Wago для надежного соединения
• Гофрированная труба ПВХ для прокладки кабеля
• Заземляющий проводник (желто-зеленый)
• Монтажные коробки из ударопрочного пластика
• Изолента ПВХ высокого качества

Ниже привожу таблицу с примерным расходом и ценами на основные позиции.

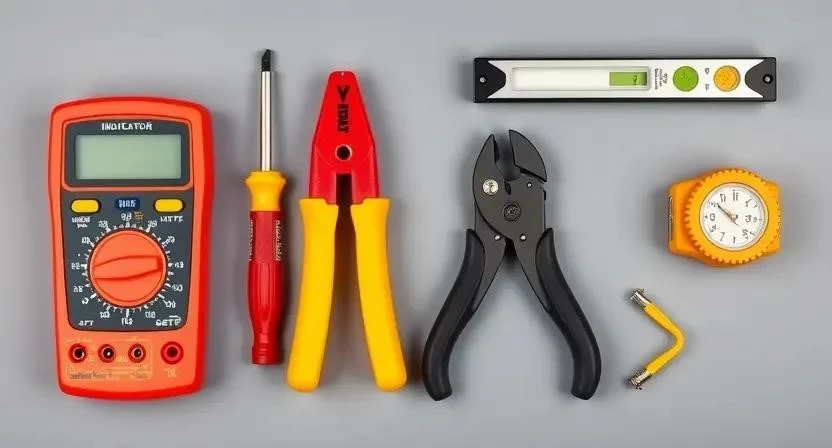

Инструментарий мастера

Правильный инструмент экономит время и бережет нервы. Я не рекомендую использовать дешевые отвертки, которые слизывают шлицы на клеммах автоматов. Для проверки напряжения обязательно нужен надежный прибор.

• Мультиметр (для замера вольтажа и проверки цепи)
• Индикаторная отвертка (быстрая проверка фазы)
• Стриппер (для аккуратного снятия изоляции)
• Набор диэлектрических отверток
• Перфоратор с бурами по бетону/кирпичу
• Строительный уровень
• Пассатижи с изолированными ручками

Организация рабочего пространства

Первым делом я обеспечиваю свободный доступ к электрощиту. Все лишние вещи из ванной или кухни убираю, чтобы не споткнуться. Поверхности пола застилаю плотной пленкой — строительная пыль от перфоратора забивается везде. Рабочее место организую так, чтобы свет падал прямо на зону подключения проводов. Это исключает ошибки при соединении фазы и нуля.

Проверка сети и подготовка поверхности

Старая проводка часто не выдерживает нагрузку от ТЭНа бойлера. Я всегда проверяю состояние жил на предмет окисления. Если заземление в доме отсутствует, приходится создавать отдельный заземляющий контур. В стене устанавливаю дополнительные подрозетники, если розетка находится слишком далеко от прибора. Перед любыми манипуляциями обязательно замеряю напряжение в сети — оно должно быть в пределах 220–230В.

Процесс установки по этапам

Монтаж выполняю строго по технологии. Я однажды видел, как новичок просто воткнул бойлер в удлинитель — это прямой путь к пожару. Вот как нужно делать правильно:

1. Выбор места установки (30 мин). Учитываю расстояние до водопровода и электросети.
2. Монтаж кабельной линии (2 часа). Прокладываю кабель в гофре, закрепляя его клипсами.

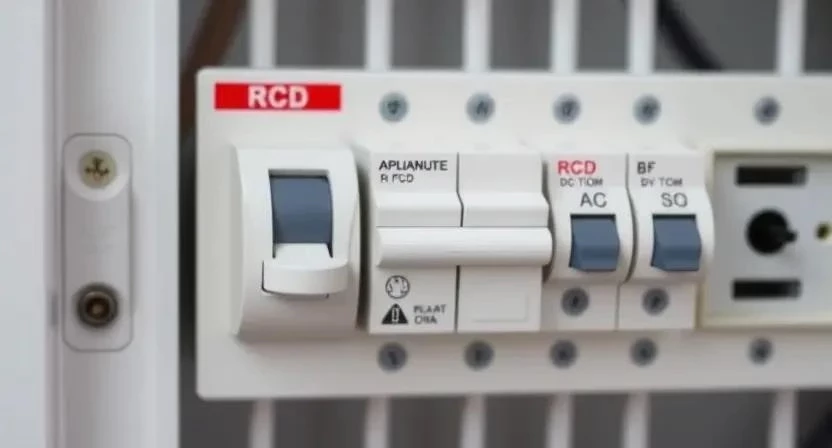

3. Установка УЗО и автомата (1 час). Монтирую их в электрощит согласно схеме.
4. Организация заземляющего контура (1 час). Соединяю шину заземления с общим контуром дома.
5. Подключение фазы и нуля (30 мин). Использую клеммники для исключения скруток.
6. Соединение заземляющего проводника с корпусом (20 мин). Плотно затягиваю болтовое соединение.
7. Проверка изоляции (30 мин). Использую мультиметр для поиска возможных утечек тока.
8. Первое включение и тест УЗО (15 мин). Нажимаю кнопку «Тест» для проверки срабатывания.
9. Проверка герметичности соединений (30 мин). Убеждаюсь, что вода не попадет на контакты.
10. Финальный запуск системы (15 мин). Включаю нагрев и слежу за стабильностью работы.

Технические нюансы и секреты

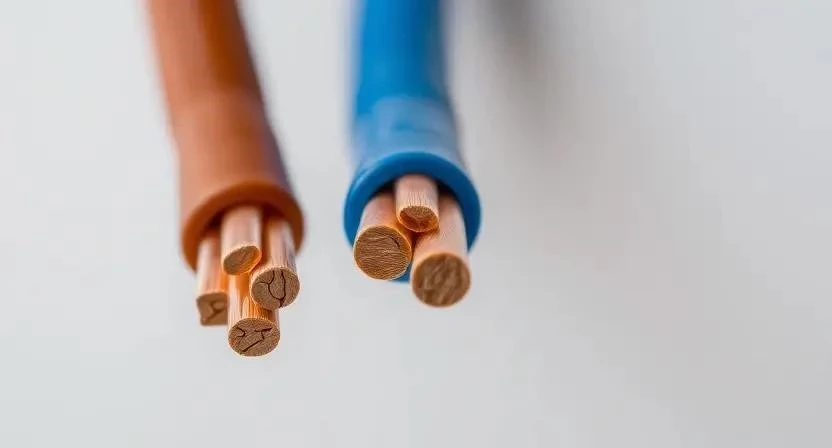

Влажность в ванной комнате резко повышает проводимость поверхностей. Поэтому я использую только кабель с индексом Ls (малодымный), который не выделяет токсинов при перегреве. Сечение провода 2.5 мм² выбираю потому, что мощность ТЭНа создает серьезную нагрузку на сеть. Если поставить провод 1.5 мм², он начнет греться, что приведет к деградации изоляции. При проверке цепи даю системе «отстояться» 10–15 минут перед финальным запуском.

Типичные ошибки и способы их исправления

Чаще всего новички пренебрегают заземлением, считая его лишним. Я помню случай, когда из-за отсутствия заземления корпус бойлера «бился» током. Это смертельно опасно. Также часто ставят УЗО с слишком высоким током утечки, которое просто не сработает вовремя.

1. Отсутствие заземления — исправляю установкой отдельного PE-проводника.
2. Использование тонких проводов — заменяю кабель на 2.5 мм².
3. Неправильный ток утечки УЗО — меняю модуль на 30 мА.
4. Объединение линий питания — вывожу бойлер на отдельный автомат.
5. Плохой контакт в клеммах — пересобираю соединение с затяжкой винтов.

Расчет затрат на безопасность

Самостоятельный монтаж позволяет сэкономить на услугах электрика, но требует покупки качественного инструмента. Я составил таблицу, чтобы сравнить два варианта реализации.

Эксплуатация и уход за системой

После запуска работа не заканчивается. Я проверяю кнопку «Тест» на УЗО раз в месяц. Это гарантирует, что механизм не заклинило. Также раз в полгода осматриваю контакты в коробках на предмет окисления, особенно если в помещении плохая вентиляция. Срок службы изоляции кабеля составляет около 25 лет, но в условиях влажности она может износиться быстрее. Соблюдайте правила: не включайте бойлер в общие сетевые фильтры.

Альтернативные способы защиты

Если в вашем доме часто «скачет» напряжение, одного УЗО недостаточно. Я рекомендую установить стабилизатор напряжения или специализированное реле напряжения. Это защитит дорогостоящий ТЭН от перегорания при резком скачке вольтажа. Сравним варианты защиты:

Часто задаваемые вопросы

Можно ли подключать бойлер без заземления?
Категорически нет. В случае пробоя ТЭНа весь корпус окажется под напряжением.

Какое УЗО выбрать для квартиры?
Оптимальный вариант — с током утечки 30 мА и номинальным током 16А или 25А.

Что делать, если постоянно срабатывает автомат?
Это признак либо перегрузки сети, либо короткого замыкания в ТЭНе. Нужно вызвать мастера.

Как часто проверять систему безопасности?
Тестировать УЗО раз в месяц, проверять затяжку контактов раз в год.

Поможет ли обычный заземляющий штырь в землю?
Только если он правильно рассчитан и соединен с общим контуром здания.

Можно ли использовать кабель 1.5 мм²?
Для бойлеров мощностью более 1.5 кВт это опасно из-за перегрева провода.

Нужен ли отдельный автомат для бойлера?
Да, это стандарт безопасности ПУЭ для мощных электроприборов во влажных зонах.

План финальной проверки безопасности

Перед тем как полноценно пользоваться горячей водой, я прохожу по этому чек-листу:

Меры безопасности при работе:
Всегда используйте диэлектрические перчатки и очки. Перед началом работ полностью обесточьте линию в щитке и повесьте табличку «Не включать!». При сверлении стен используйте респиратор. Никогда не работайте с электрикой мокрыми руками или стоя на влажном полу.
