Сборка узла распределения воды позволяет независимо управлять каждым потребителем в доме. Обычно такая работа занимает от двух до трех дней и обходится в 15–30 тысяч рублей за материалы. Чтобы понять, как смонтировать коллекторный узла своими руками, нужно разобраться в схеме обвязки и подобрать качественную арматуру. Правильный подход исключает перепады давления при одновременном включении кранов.
Оценка сложности и планирование
Сначала определим уровень сложности. Тут потребуются базовые навыки работы с трубами и понимание основ гидравлики. Я потратил на детальное планирование неделю, чтобы избежать переделок в процессе. Время выполнения напрямую зависит от выбранного способа соединения элементов. Оптимальное место для установки — сантехнический шкаф в прихожей или санузле, максимально близко к вводным стоякам.

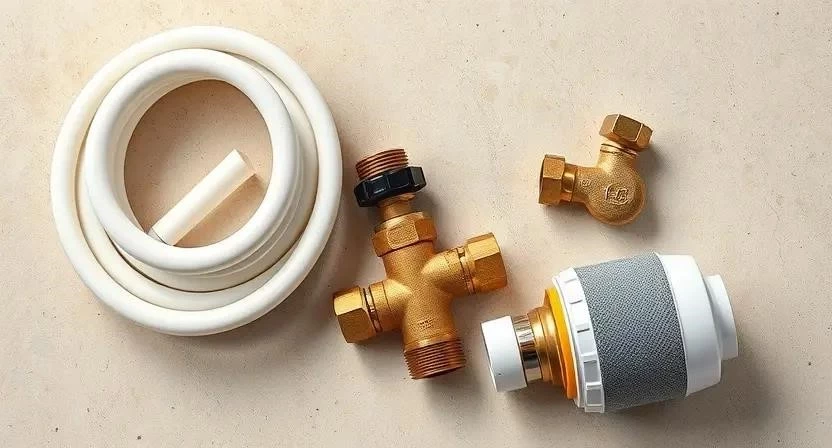

Подбор необходимых комплектующих
Подбираю материалы с запасом. Рекомендую использовать латунь или нержавеющую сталь, так как пластик в самом узле менее надежен.
- Коллекторы (гребенки) на нужное количество выходов
- Запорные краны для перекрытия воды
- Фильтры грубой очистки (косые фильтры)
- Редукторы давления для защиты техники
- Трубы из сшитого полиэтилена
- Пресс-фитинги для герметичных соединений
- Манометры для контроля давления
- Сливные краны для обслуживания системы
- Обвязочные тройники и переходники
Цены варьируются от бюджетных до премиальных брендов. В среднем качественный узел обходится в сумму от 15 000 рублей.
| Материал | Количество | Расход/Ед. | Цена за ед. (ср.) | |
|---|---|---|---|---|
| Коллектор латунный | 2 шт. | 1 шт. | 4500 руб. | 9000 руб. |
| Редуктор давления | 2 шт. | 1 шт. | 3000 руб. | 6000 руб. |
| Фильтр грубой очистки | 2 шт. | 1 шт. | 800 руб. | 1600 руб. |
| Запорный кран | 4 шт. | 1 шт. | 700 руб. | 2800 руб. |
| Труба сшитый ПЭ | 20 м | 1 м | 120 руб. | 2400 руб. |

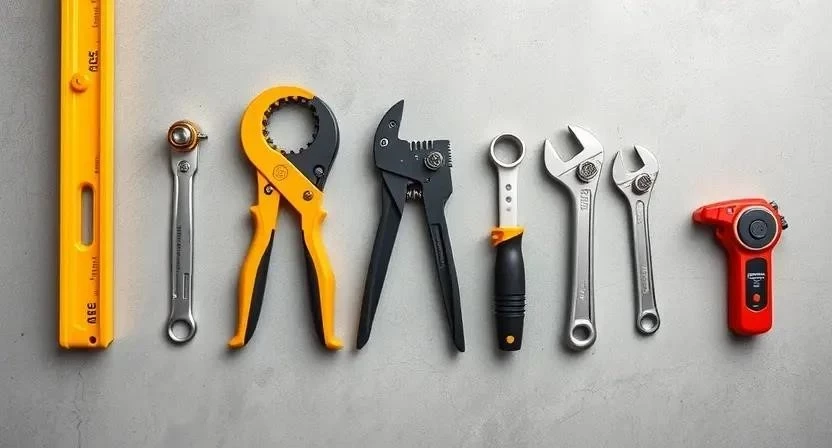

Инструментарий для работы
Без специального оборудования здесь не обойтись. Дорогие позиции, вроде пресс-клещей, я обычно беру в аренду на пару дней, чтобы не переплачивать.
- Пресс-клещи — для обжима фитингов
- Паяльник для труб — если используется полипропилен
- Разводной ключ — для затяжки резьбовых соединений
- Строительный уровень — для выравнивания узла
- Перфоратор — для крепления кронштейнов к стене
- Труборез — для ровного среза трубы
- Фум-лента или герметик — для герметизации резьбы
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена аренды |
|---|---|---|---|
| Пресс-клещи | Обжим соединений | Обязательно | 500 руб./сутки |
| Труборез | Резка труб | Обязательно | 200 руб./сутки |
| Уровень | Контроль горизонтали | Обязательно | Свой |
| Перфоратор | Сверление стен | Обязательно | 400 руб./сутки |
| Разводной ключ | Монтаж арматуры | Обязательно | Свой |
Организация рабочего пространства
Выбираю место под сантехнический шкаф заранее. Вся зона монтажа должна быть полностью очищена от строительного мусора. Стены и пол застилаю плотной пленкой, чтобы не испортить чистовую отделку. Главное — обеспечить беспрепятственный доступ к основным стоякам водоснабжения для их последующего обслуживания.
Разметка и подготовка поверхности
Начинаю с точной разметки осей труб на стене. Пользуюсь уровнем, чтобы вся конструкция стояла строго ровно. После этого устанавливаю кронштейны, которые возьмут на себя вес труб и арматуры. Стены под будущий шкаф прохожу грунтовкой валиком в два слоя с интервалом 2 часа — второй слой наношу перпендикулярно первому. Это гарантирует качественную адгезию отделочных материалов.

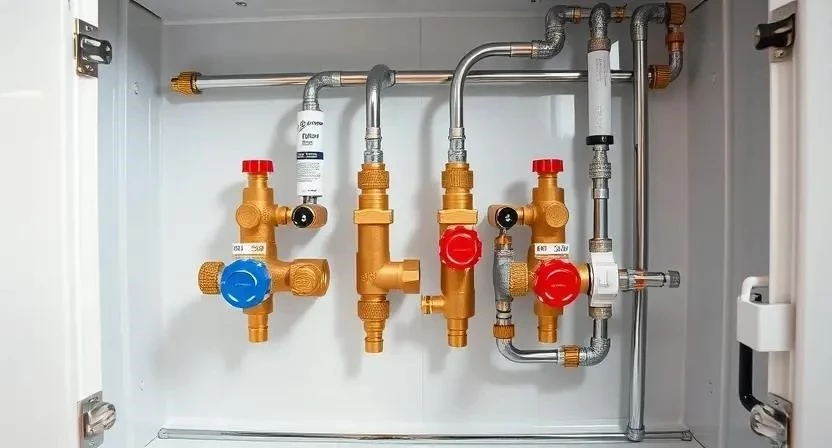

Технология монтажа по шагам
Работа выполняется последовательно. Я всегда проверяю каждое соединение перед тем, как перейти к следующему этапу.
- Монтаж вводных кранов и фильтров грубой очистки (2 часа). Устанавливаю их сразу после стояка.
- Установка редукторов давления (2 часа). Важно соблюдать направление потока.
- Монтаж обратных клапанов (1 час). Предотвращают возврат воды в систему.
- Установка коллекторных гребенок (3 часа). Креплю их на кронштейны строго по уровню.
- Подключение выходов на потребителей (4 часа). Прокладываю трубы к точкам разбора.
- Монтаж манометров и сливных кранов (2 часа). Позволяют контролировать давление и сливать воду.
- Изоляция труб (2 часа). Использую вспененный полиэтилен для защиты от конденсата.
- Проверка герметичности или опрессовка (3 часа). Подаю давление и ищу утечки.
При затяжке резьбовых соединений не переусердствуйте, чтобы не раздавить прокладку. Использую качественную фум-ленту, наматывая её по ходу резьбы. Однажды я забыл проверить затяжку одного фитинга, и при первом пуске вода залила пол. Теперь всегда перепроверяю все узлы дважды.
| Этап работ | Время | Особенности |
|---|---|---|
| Ввод и фильтрация | 2 часа | Герметизация резьбы |
| Регулировка давления | 2 часа | Настройка редукторов |
| Монтаж гребенок | 3 часа | Соблюдение уровня |
| Разводка к точкам | 4 часа | Минимизация изгибов |
| Опрессовка | 3 часа | Поиск микропротечек |
Технические нюансы и правила
Соблюдайте строгий порядок установки элементов: фильтр $
ightarrow$ редуктор $
ightarrow$ коллектор. Это защитит дорогое оборудование от грязи и гидроударов. При пайке полипропилена слежу за температурой, чтобы не перегреть пластик, иначе внутренний диаметр трубы сузится. Сочетаю латунь и нержавейку, но избегаю прямого контакта разных металлов без прокладок, чтобы не возникла электрохимическая коррозия.
Типичные ошибки новичков
Многие совершают одни и те же промахи, которые потом дорого исправлять.
- Перепутанная полярность (направление) обратных клапанов.
- Отсутствие поддержки труб, из-за чего они начинают провисать.
- Чрезмерная затяжка фитингов, приводящая к срыву резьбы.
- Отказ от установки сливных кранов, что делает обслуживание мучительным.
- Использование дешевых резиновых прокладок вместо EPDM.
Случилось и у меня: в первый раз не поставил сливной кран. Теперь, чтобы почистить фильтр, приходится сливать всю систему. Не повторяйте моих ошибок, ставьте слив в нижней точке.
Расчет затрат на установку
Самостоятельный монтаж позволяет существенно сэкономить, хотя и требует больше времени. Сравним расходы.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 18 000 руб. | 18 000 руб. | 0 руб. |
| Инструменты (аренда) | 2 000 руб. | 0 руб. | -2 000 руб. |
| Работа мастера | 0 руб. | 12 000 руб. | 12 000 руб. |
| 20 000 руб. | 30 000 руб. | 10 000 руб. |
Эксплуатация и уход
После завершения работ система требует регулярного внимания. Раз в полгода я обязательно чищу фильтры грубой очистки от накопившегося песка и окалины. Периодически проверяю показания манометров, чтобы убедиться в стабильности давления. Слежу за состоянием уплотнителей раз в два года. В зимний период, если дом не отапливается, обязательно сливаю воду через нижние краны, чтобы трубы не лопнули.
Сравнение с другими методами
Существует и тройниковая разводка. Она дешевле, но имеет огромный минус: при включении душа давление на кухне резко падает. Сшитый полиэтилен я считаю гораздо более надежным вариантом, чем металлопластик. Также существуют готовые модульные узлы — они экономят время при сборке, но стоят в полтора раза дороже. Я пробовал металлопластик в старой квартире, но в новом доме выбрал PEX из-за его долговечности и устойчивости к перепадам температур.
Ответы на популярные вопросы
Можно ли использовать полипропилен для коллектора?
Технически можно, но латунные гребенки гораздо долговечнее и компактнее.
Зачем нужен редуктор давления?
Он защищает смесители и бытовую технику от гидроударов и избыточного давления в сети.
Какой диаметр труб выбрать для выходов?
Обычно используют трубу 16 мм, этого достаточно для любого бытового прибора.
Как проверить систему на протечки без давления воды?
Используйте компрессор для подачи воздуха — это самый эффективный метод опрессовки.
Нужен ли отдельный шкаф для узла?
Да, он скрывает коммуникации и обеспечивает шумоизоляцию.
Чем отличается гребенка от обычного тройника?
Гребенка позволяет перекрыть воду в одной точке, не отключая всё остальное.
Как часто нужно чистить фильтры?
В среднем раз в 6 месяцев, в зависимости от качества воды в вашем районе.
Меры безопасности
При работе обязательно используйте защитные перчатки и очки, особенно при резке труб и сверлении стен. При использовании химических герметиков обеспечьте хорошее проветривание помещения. Соблюдайте правила электробезопасности при работе с перфоратором и паяльником. Никогда не оставляйте систему под давлением без присмотра во время первой опрессовки. Работайте аккуратно, чтобы не повредить основные стояки здания.
