Проектирование системы водоснабжения начинается с выбора схемы распределения воды по точкам разбора. Ошибки на этом этапе приводят к падению напора в душе, когда кто-то открывает кран на кухне, или к необходимости вскрывать все стены при одной протечке. Последовательная разводка труб: минусы и лучшие решения для дома становятся очевидными, когда бюджет на ремонт ограничен, а требования к комфорту растут. Монтаж простой системы обходится дешевле всего, но время на исправление её недочетов в будущем может затянуться на недели.
Общая информация о схемах разводки
Последовательная схема представляет собой одну общую магистраль, от которой по очереди отходят ответвления к каждому прибору. Раньше такая система была популярна из-за минимального расхода труб и простоты сборки. Сейчас она считается устаревшей. На смену ей пришли тройниковая разводка труб (улучшенный вариант с разветвлениями) и коллекторная разводка труб, где каждый прибор получает свою отдельную линию от общего распределительного узла — гребенки.
Я часто сталкиваюсь с тем, что в старых домах установлена именно последовательная схема. Она работает по принципу цепочки: первая точка забирает часть давления, вторая — еще меньше, и к последнему смесителю вода доходит вялым ручейком. Чтобы избежать этого, современные мастера предлагают переходить на более сложные, но надежные гидравлические системы.
Технические характеристики и стабильность потока
Главная проблема последовательной схемы — критический перепад давления. Когда в системе работает только один кран, напор приемлемый. Стоит включить вторую точку водоразбора, и давление в первой резко падает. Это происходит из-за высокого гидравлического сопротивления и общего расхода воды по одной трубе.
В коллекторной системе каждая точка имеет свой независимый канал. Это гарантирует стабильный поток независимо от того, сколько приборов включено одновременно. Тройниковая схема занимает промежуточное положение: она лучше последовательной, но все равно подвержена влиянию соседних точек разбора.
| Параметр | Последовательная | Тройниковая | Коллекторная |
|---|---|---|---|
| Стабильность давления | Низкая | Средняя | Высокая |
| Влияние точек друг на друга | Сильное | Заметное | Отсутствует |
| Расход воды (напор) | Падает к концу линии | Снижается умеренно | Равномерный везде |
| Риск гидроударов | Высокий | Средний | Низкий |
| Сложность гидравлики | Примитивная | Средняя | Продуманная |
Технология монтажа и требования к установке
Монтаж водопровода по последовательной схеме требует минимум соединений. Мастер просто тянет трубу от ввода и ставит тройники там, где стоят приборы. Инструментарий здесь минимальный: достаточно паяльника для полипропилена или простого обжимного инструмента для металлопластика. Квалификация рабочего может быть низкой, так как ошибиться в такой простой цепи сложно.
Коллекторная система требует гораздо большего мастерства. Нужно точно рассчитать длину каждой ветки, чтобы не было излишков трубы. Монтируется специальный сантехнический шкаф, где размещается гребенка и запорная арматура. Я заметил, что новички часто путают диаметры труб в таких системах, что сводит на нет все преимущества коллектора.
Для качественного монтажа любой современной системы потребуются следующие инструменты:
- Сварочный аппарат для полипропилена (если выбран ППР);
- Кримпер (пресс) для сшитого полиэтилена или металлопластика;
- Труборез с ровным срезом;
- Уровень пузырьковый или лазерный;
- Разводной ключ (2 штуки для зажима);
- Фаскосниматель для заусенцев;
- Рулетка и маркер;
- Манометр для проверки давления в системе.
Долговечность и эксплуатация системы
Срок службы труб зависит от материала, но эксплуатационные риски у последовательной разводки выше. Главный минус — невозможность локального отключения. Если потек смеситель в ванной, мне приходится перекрывать воду во всем доме, чтобы заменить одну прокладку. В коллекторной схеме я просто закрываю один вентиль на гребенке, а остальная квартира продолжает пользоваться водой.
Засоры в последовательных линиях случаются реже из-за отсутствия сложных узлов, но ремонт любой протечки превращается в катастрофу. Приходится штробить стены и менять целый участок магистрали, так как одно соединение зависит от другого. Сшитый полиэтилен в коллекторных системах вообще монтируется без промежуточных фитингов в стенах, что сводит риск протечек к нулю.
Один раз я исправлял последствия «экономичного» монтажа в коттедже. Владелец сэкономил на коллекторе и сделал последовательную разводку. В итоге в душе стояла теплая вода, пока на кухне мыли посуду — холодная вода просто не успевала дойти до дальнего конца трубы из-за низкого давления.
Эстетика и размещение узлов управления
Последовательная разводка занимает меньше всего места в стенах. Трубы идут одной линией, не требуя широких штроб. Однако все узлы управления обычно сосредоточены только на вводе в квартиру. Это неудобно при авариях.

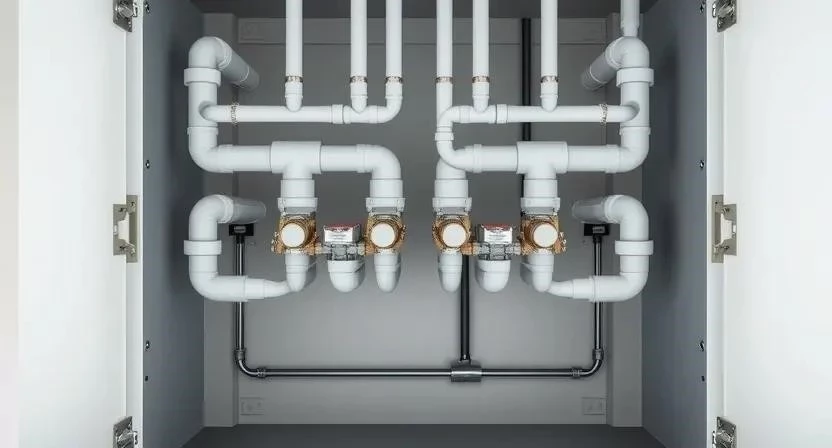

Коллекторная схема требует выделения отдельного места под сантехнический шкаф. Это может быть ниша в стене или специальный короб. Зато внутри всё выглядит аккуратно: ровные ряды труб, уходящие в разные стороны, и удобные ручки управления каждой точкой. Визуально это выглядит профессионально и современно.
Стоимость материалов и работ
Последовательный метод — самый бюджетный. Минимум фитингов, минимум метров трубы. Но эта экономия обманчива. Стоимость материалов для коллекторной системы выше из-за покупки самой гребенки и увеличенного метража труб (к каждому прибору идет своя линия).
Расходы на работу также различаются. Монтаж простой цепи стоит дешево. Установка коллекторного узла с разводкой по точкам требует больше времени и квалификации, что отражается в смете.
| Статья расходов | Последовательная (руб) | Тройниковая (руб) | Коллекторная (руб) |
|---|---|---|---|
| Трубы (на 5 точек) | 3 000 – 5 000 | 5 000 – 8 000 | 12 000 – 20 000 |
| Фитинги и гребенка | 1 000 – 2 000 | 3 000 – 5 000 | 15 000 – 25 000 |
| Работа мастера | 5 000 – 10 000 | 8 000 – 15 000 | 20 000 – 35 000 |
| Расходники (хомуты и т.д.) | 500 – 1 000 | 1 000 – 2 000 | 2 000 – 4 000 |
| 9 500 – 18 000 | 17 000 – 30 000 | 49 000 – 84 000 |
Сравнение схем разводки труб
Чтобы окончательно определиться с выбором, стоит взглянуть на общие преимущества и недостатки каждой системы в одной таблице.
| Схема | Плюсы | Минусы | Вердикт |
|---|---|---|---|
| Последовательная | Минимальная цена, простота монтажа | Падение давления, полное отключение при ремонте | Только для очень маленьких помещений (1 точка) |
| Тройниковая | Средняя стоимость, неплохой напор | Зависимость точек разбора друг от друга | Оптимально для бюджетного ремонта в квартире |
| Коллекторная | Идеальный напор, независимое управление | Высокая цена, большой расход труб | Лучший выбор для домов и премиум-квартир |
Рекомендации по выбору схемы под задачи
Выбор разводки зависит от площади, количества санузлов и вашего бюджета. Я рекомендую использовать комбинированный подход, если бюджет ограничен, но комфорт нужен.
Основные варианты выбора:
- Маленькая студия (1 санузел, 2 точки разбора) — подойдет тройниковая схема.
- Стандартная квартира (1-2 санузла) — оптимально тройниковая или смешанная разводка.
- Загородный дом (2+ санузла, кухня, прачечная) — только коллекторная система.
- Бюджетный ремонт в старом фонде — тройниковая разводка из полипропилена.
- Премиум-ремонт с гидромассажем и несколькими душами — строго коллекторная схема.
- Помещения с временным использованием (дачи) — допустима последовательная схема.
- Квартиры с установкой системы «умный дом» (датчики протечек на каждую линию) — только коллекторная.
| Тип жилья | Рекомендуемая схема | Причина выбора | Ожидаемый комфорт |
|---|---|---|---|
| Микро-квартира | Тройниковая | Мало точек, низкие затраты | Средний |
| 3-к квартира | Коллекторная | Несколько человек пользуются водой одновременно | Высокий |
| Коттедж | Коллекторная | Большие расстояния, много точек разбора | Максимальный |
| Дачный домик | Последовательная/Тройниковая | Экономия, редкое использование | Низкий/Средний |
Мнения экспертов и реальный опыт
Опытные сантехники сходятся в одном: последовательная разводка — это путь к переделке через два года. Я видел десятки случаев, когда люди пытались сэкономить 20 тысяч на старте, а потом тратили 100 тысяч на замену плитки и труб из-за того, что в душе стало холодно.
Частая ошибка новичков при переходе на коллектор — использование труб одного диаметра для магистрали и веток. Я всегда советую делать ввод на коллектор трубой 25-32 мм, а разводку к приборам — 16 мм. Это обеспечивает правильную гидравлику. Также не забывайте про армирование труб в местах прохода через стены, чтобы избежать трещин при усадке здания.
Для тех, кто делает своими руками, мой главный совет: не экономьте на фитингах. Дешевый китайский тройник в последовательной схеме — это бомба замедленного действия. Если он потечет в стене, вы узнаете об этом, когда соседи снизу постучат вам в дверь.
При монтаже любой системы соблюдайте меры безопасности:
- Используйте защитные очки при резке труб и сверлении бетона;
- Работайте в перчатках, чтобы избежать порезов об острые края труб;
- При использовании паяльника для ППР будьте осторожны, чтобы не вызвать пожар в деревянных перекрытиях;
- Обязательно проводите опрессовку системы (проверку под давлением) перед зашивкой труб в стены;
- Проверяйте электробезопасность инструмента, работая во влажных помещениях.
FAQ: Ответы на частые вопросы
Можно ли переделать последовательную разводку на коллекторную?
Да, но это потребует полного демонтажа старых труб и новой штробки стен. Просто «доставить» коллектор в конец линии нельзя — это не решит проблему давления.
Что делать, если в душе резко падает температура воды при смыве унитаза?
Это классический признак последовательной или плохой тройниковой разводки. Решение — установка стабилизатора давления или переход на коллекторную схему.
Какой материал лучше для коллекторной разводки?
Я рекомендую сшитый полиэтилен (PEX). Он гибкий, позволяет прокладывать трубы без фитингов от коллектора до смесителя, что исключает протечки в стенах.
Нужен ли коллектор в квартире с одним санузлом?
Если бюджет позволяет — да. Это даст комфорт. Если бюджет ограничен, тройниковая схема из качественного полипропилена будет вполне приемлема.
Как рассчитать количество труб для коллекторной схемы?
Измерьте расстояние от коллектора до каждой точки разбора, прибавьте 10-15% на изгибы и подъемы. Суммируйте все ветки — это и будет ваш общий метраж.
Влияет ли диаметр трубы на давление в последовательной схеме?
Да, увеличение диаметра магистрали немного снижает перепад давления, но полностью проблему «последней точки» не решает.
Сколько времени занимает монтаж коллекторной системы в квартире?
В среднем от 3 до 7 дней, включая штробление, установку узла управления и разводку по точкам.
Можно ли использовать металлопластик в коллекторах?
Можно, но он менее надежен в долгосрочной перспективе из-за возможных проблем с обжимными фитингами. Сшитый полиэтилен сейчас в приоритете.
Ошибки при разводке труб часто становятся фатальными для интерьера. Чтобы не переделывать ремонт, следуйте этому алгоритму:
- Определите точное количество точек водоразбора;
- Выберите схему (для комфорта — коллектор, для экономии — тройник);
- Подберите материал (PEX для коллекторов, ППР для тройников);
- Рассчитайте метраж труб с запасом 15%;
- Закупите качественную запорную арматуру;
- Выполните монтаж с соблюдением уклонов и креплений;
- Проведите опрессовку системы в течение 24 часов;
- Только после этого приступайте к отделочным работам.
