Устройство заземления в частном доме

Обеспечение электробезопасности в коттедже начинается с создания надежного контура заземления. Эта задача требует времени около 1-2 дней и определенных затрат на металл и кабель. Правильное заземление в частном доме защищает технику от перенапряжений и людей от удара током. Важно выполнить все работы до начала чистовой отделки и благоустройства участка, чтобы не портить готовый ландшафт.

Перед началом работ нужно оценить тип почвы, так как от этого зависит сопротивление грунта. Потребуются базовые навыки работы с электроинструментом и умение пользоваться сварочным аппаратом. Если сварки нет, можно использовать специальные зажимы. Я рекомендую проводить монтаж в сухой период, но учитывать, что замеры сопротивления лучше делать при средней влажности почвы.

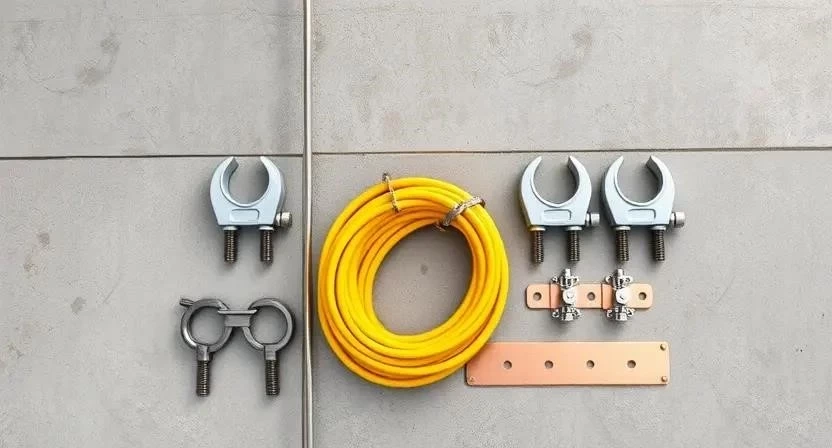

Для создания системы потребуются качественные комплектующие. Основу составляют электроды, которые могут быть в виде стальных уголков или медных стержней. Соединяют их стальной полосой или медным кабелем. В доме обязательно устанавливается главная заземляющая шина (ГЗШ) для сбора всех защитных проводников.

• Стальной уголок 50х50 мм — классический вариант для заземления.
• Медный стержень — обладает высокой проводимостью и стойкостью к коррозии.
• Стальная полоса 40х4 мм — используется для связи электродов между собой.
• Медный кабель сечением 10-16 мм² — передает ток от контура в дом.
• Зажимы болтовые — альтернатива сварке для соединения элементов.
• Шина ГЗШ — медная пластина для подключения всех линий заземления.
• Оцинкованный профиль — защищает металл от быстрого окисления.
• Изоляторы для ввода кабеля — предотвращают повреждение оболочки провода.

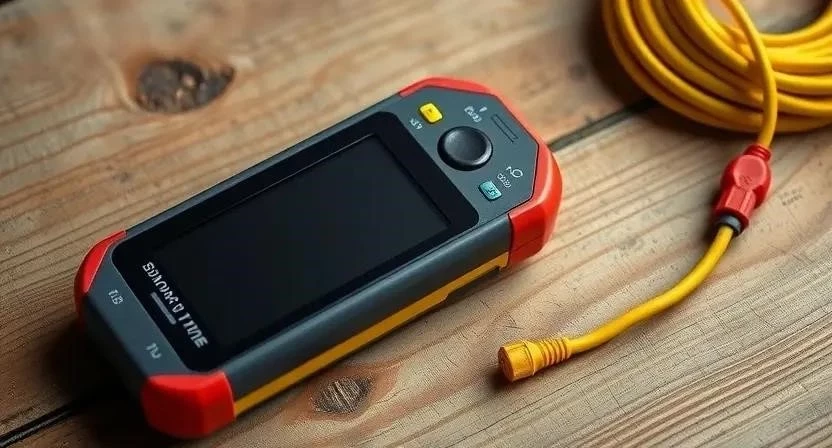

Инструментарий должен быть под рукой, чтобы не прерывать процесс. Перфоратор поможет при прокладке кабеля сквозь фундамент. Кувалда нужна для забивания электродов в плотный грунт. Для проверки системы незаменим мультиметр или мегоммметр. Если дорогого оборудования нет, его можно арендовать в строительном магазине на сутки.

Правильно выбрать место для контура крайне важно. Я обычно отступаю от фундамента дома не менее 1 метра, чтобы избежать влияния бетонной подушки. Также нужно держать дистанцию от других коммуникаций: газовых труб и водопровода. Площадку очищают от строительного мусора, камней и крупных корней деревьев.

Рытье траншеи под соединительную полосу выполняется на глубину 0,5-0,7 метра. Это защитит металл от промерзания и случайных механических повреждений при садовых работах. В процессе копки я проверяю грунт на влажность. Слишком сухой песок плохо проводит ток, поэтому в таких местах электроды забивают глубже или увеличивают их количество. Точки забивания стержней размечают строго по схеме с равными интервалами.

Монтаж выполняется последовательно. Я однажды сэкономил на длине полосы и в итоге пришлось перекапывать половину двора, так как сопротивление оказалось слишком высоким. Чтобы этого избежать, следуйте четкому плану.

1. Разметка контура заземления (1 час) — определение точек забивки и трассы полосы.
2. Забивание вертикальных электродов в грунт (3-5 часов) — погружение стержней на глубину до 2.5-3 метров.
3. Прокладка горизонтальной соединительной полосы (2 часа) — укладка металла в подготовленную траншею.
4. Сварка или соединение элементов контура (2-3 часа) — создание единой электрической цепи.
5. Замер сопротивления заземления (1 час) — проверка соответствия нормам ПУЭ.
6. Прокладка кабеля от контура к дому (2 часа) — ввод проводника в здание через гильзу.

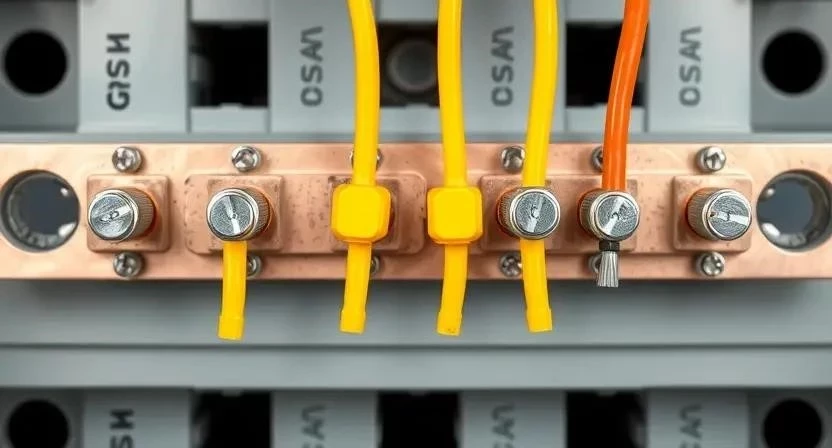

7. Установка главной заземляющей шины ГЗШ (1 час) — монтаж медной шины в щитке.
8. Подключение электросети дома к шине (2 часа) — разводка заземляющих жил по потребителям.
9. Проверка работы УЗО (1 час) — тестирование срабатывания защиты при утечке тока.
10. Засыпка траншеи и реставрация грунта (2 часа) — засыпка земли с послойным трамбованием.

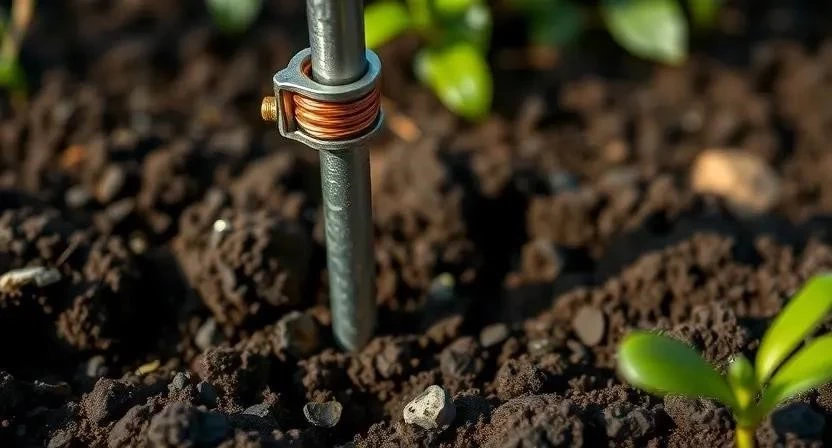

Температура и влажность почвы напрямую влияют на эффективность системы. В мерзлом грунте сопротивление растет, поэтому электроды должны уходить ниже уровня промерзания. Я всегда использую специальные медные переходники при соединении стального контура с медным кабелем. Прямая сварка меди к стали приводит к быстрой электрохимической коррозии, и через пару лет контакт просто исчезает.

Новички часто допускают грубые ошибки, которые делают систему бесполезной или даже опасной. Я заметил, что многие пытаются использовать старые водопроводные трубы в качестве заземлителя. Это категорически запрещено, так как труба может сгнить или быть заменена на пластиковую, что оставит дом без защиты.

1. Использование труб вместо электродов $
   ightarrow$ заменить на стальные уголки или стержни.
2. Недостаток электродов (один стержень) $
   ightarrow$ добавить еще 2-3 электрода для снижения сопротивления.
3. Плохая сварка или слабые зажимы $
   ightarrow$ переварить швы или заменить болты на усиленные.
4. Отсутствие УЗО в щитке $
   ightarrow$ установить дифференциальный автомат для защиты людей.
5. Слишком мелкая забивка стержней $
   ightarrow$ дозабить электроды до достижения влажных слоев почвы.

Стоимость реализации проекта зависит от выбранных материалов и способа монтажа. Самостоятельная работа позволяет сэкономить на оплате услуг электрика, но требует наличия инструмента. При найме бригады стоимость возрастает, но вы получаете гарантию и профессиональный замер сопротивления.

После завершения монтажа система не требует сложного ухода. Я проверяю надежность контактов на ГЗШ каждые три года, чтобы убедиться, что винты не ослабли от вибраций. Раз в несколько лет полезно снова замерить сопротивление контура. Срок службы стального уголка в среднем составляет 15-20 лет, медные стержни служат значительно дольше.

Существуют и другие способы организации защиты. Вместо традиционного уголка можно использовать современные модульные системы. Они состоят из готовых стержней, которые соединяются между собой без сварки. Также применяют химические электроды, где в скважину засыпается специальный гель для улучшения проводимости.

• Модульные системы — быстрый монтаж без сварки.
• Химическое заземление — идеально для песчаных и каменистых почв.
• Медные стержни — максимальная долговечность.
• Стальные уголки — самый бюджетный и проверенный вариант.
• Горизонтальные ленты — используются при невозможности глубокого забивания.
• Комбинированные контуры — сочетание вертикальных и горизонтальных элементов.
• Скважинные электроды — забиваются на глубину до 10-20 метров.

Безопасность при работе: Обязательно используйте защитные перчатки и очки при сварке и забивании металла. Работайте в респираторе, если грунт сильно пылит. Перед подключением кабеля к щитку убедитесь, что электропитание отключено. Никогда не соединяйте заземление с нулевым проводом в одной точке внутри дома, если используете систему TN-S.

Часто задаваемые вопросы

Можно ли использовать старую трубу в качестве заземления?
Нет, это опасно. Труба может быть заменена на пластиковую или проржаветь, что приведет к потере контакта и риску поражения током.

Какое сопротивление считается нормой для частного дома?
Согласно ПУЭ, для большинства сетей сопротивление заземляющего устройства не должно превышать 4 Ом, но при наличии УЗО допустимы более высокие значения.

Обязательно ли ставить УЗО вместе с заземлением?
Да, заземление отводит ток, а УЗО отключает питание при утечке. Вместе они создают полноценную систему безопасности.

Чем лучше: медь или сталь для электродов?
Медь долговечнее и лучше проводит ток, но стоит значительно дороже. Сталь — доступный и надежный вариант при правильной сварке.

Что делать, если почва слишком каменистая?
В таком случае забивание стержней невозможно. Рекомендуется использовать горизонтальный контур (прокладка полосы в траншеях) или химическое заземление.

Можно ли совместить заземление с молниезащитой?
Да, молниезащитный контур можно объединить с заземлением электросети, но при условии использования мощных проводников и соблюдения норм ПУЭ.

Как проверить заземление обычным мультиметром?
Обычным мультиметром точно измерить сопротивление контура нельзя, так как он не выдает нужного тока. Для этого нужен специальный прибор — мегоммметр.
