Избыток углекислого газа в закрытом помещении приводит к сонливости, головным болям и снижению концентрации внимания. Установка датчиков CO2 для вентиляции дома обходится в среднем от 4 000 до 20 000 рублей за одну зону. Монтаж одного устройства с подключением к автоматике занимает от 1 до 3 часов. Это позволяет точно контролировать качество воздуха и управлять притоком кислорода в режиме реального времени.
Принцип работы и назначение сенсоров
Датчик углекислого газа измеряет концентрацию CO2 в воздухе, выраженную в частях на миллион (ppm). Основная задача устройства — подать сигнал системе вентиляции о необходимости усилить воздухообмен. Без автоматизации вентилятор работает либо постоянно, либо по таймеру, что часто приводит к пересушиванию воздуха зимой или лишним затратам энергии. Автоматизация по CO2 делает процесс умным: приток свежего воздуха увеличивается только тогда, когда в комнате находятся люди.
Разновидности датчиков и их классификация

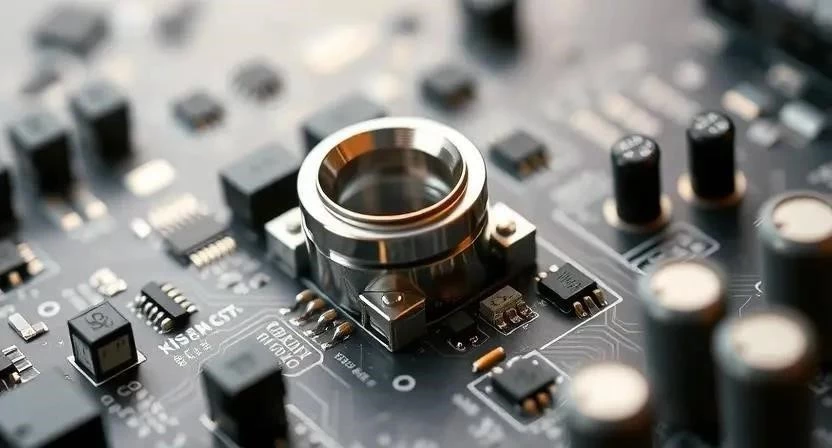

Рынок предлагает разные технические решения. Самыми точными считаются NDIR-сенсоры (недисперсионные инфракрасные), которые определяют поглощение ИК-излучения молекулами газа. Химические и электрохимические датчики стоят дешевле, но они менее долговечны и подвержены влиянию других газов. Существуют встроенные модули для контроллеров и внешние настенные панели с дисплеями. Бытовые модели обычно проще в настройке, тогда как промышленные решения поддерживают сложные протоколы связи.
| Тип сенсора | Принцип работы | Точность | Срок службы | Применение |
|---|---|---|---|---|
| NDIR (Инфракрасный) | Поглощение ИК-лучей | Высокая | 10-15 лет | Жилые дома, офисы |
| Химический | Реакция с реагентом | Средняя | 2-5 лет | Бюджетные мониторы |
| Электрохимический | Окислительно-восстановительная реакция | Средняя | 3-7 лет | Спец. оборудование |
| Оптический (комбинированный) | Смешанный метод | Высокая | 7-10 лет | Премиум системы |
| Виртуальный (расчетный) | Математическая модель | Низкая | Бессрочно | Простые контроллеры |
Технические параметры оборудования
При выборе важно смотреть на диапазон измерения. Для жилых помещений оптимален интервал от 400 до 5000 ppm. Время отклика определяет, насколько быстро система среагирует на появление людей в комнате. Напряжение питания обычно составляет 12В или 24В, что безопасно для домашнего монтажа. Интерфейсы передачи данных, такие как Modbus или 0-10В, позволяют интегрировать датчик в систему «умный дом» или напрямую в контроллер рекуператора.
| Параметр | Значение (Бюджет) | Значение (Профи) | Что это значит |
|---|---|---|---|
| Диапазон измерения | 400 — 2000 ppm | 400 — 10 000 ppm | Ширина охвата концентраций |
| Погрешность | ± 100 ppm | ± 30-50 ppm | Точность показаний |
| Время отклика (T90) | 60-120 сек | 30-60 сек | Скорость реакции на газ |
| Питание | USB / Батарейки | 12-24V DC | Способ подключения |
| Выходной сигнал | Только экран | 0-10V / Modbus | Возможность управления |
Сферы применения и совместимость
Я всегда рекомендую ставить датчики в первую очередь в спальни и детские комнаты. Именно там уровень CO2 растет быстрее всего за ночь, что портит качество сна. В гостиных датчики помогают избежать духоты при большом скоплении гостей. Устройства отлично работают в связке с приточными установками, бризерами и рекуператорами. В офисах мониторинг CO2 напрямую влияет на работоспособность сотрудников.
- Спальни взрослых (контроль глубокого сна)
- Детские комнаты (здоровье и развитие ребенка)
- Гостиные и залы (при большом количестве людей)
- Кухни (удаление продуктов горения и газов)
- Кабинеты и домашние офисы (концентрация внимания)
- Гардеробные с плохой вентиляцией
- Подвальные помещения (контроль застоя воздуха)
- Общие коридоры в больших домах
Технология монтажа и настройки
Правильное размещение датчика — залог точности. Нельзя вешать устройство прямо напротив приточного отверстия, иначе оно будет видеть «идеальный» воздух, пока в остальной комнате будет душно. Оптимальная высота установки — 1.5 метра от пола. Также держите датчик подальше от окон, дверей и источников тепла. Для подключения к контроллеру используется стандартный медный кабель, сечение которого зависит от расстояния до блока управления.
Для работы понадобятся следующие инструменты и материалы:
- Перфоратор или шуруповерт
- Уровень (пузырьковый или лазерный)
- Стриппер для зачистки проводов
- Отвертки (крестовая и плоская)
- Кабель КВВГ или аналогичный (по проекту)
- Дюбель-гвозди 6х40 мм
- Мультиметр для проверки напряжения
- Изолента или термоусадка
- Маркер для разметки
- Разметка места установки на высоте 1.5 м (10 мин).
- Сверление отверстий под дюбели (15 мин).
- Прокладка кабеля от контроллера к точке установки (40-60 мин).
- Монтаж монтажной коробки или подрозетника (20 мин).
- Подключение проводов питания и сигнала к клеммам датчика (15 мин).
- Фиксация корпуса датчика на стене (10 мин).
- Подача питания и проверка работоспособности (5 мин).
- Первичная калибровка по свежему воздуху (30-60 мин).
- Настройка пороговых значений в контроллере (20 мин).
- Тестирование срабатывания вентиляции при повышении CO2 (30 мин).
После монтажа нужно настроить пороги. Обычно нижний порог (включение) ставят на 800 ppm, а верхний (максимальная мощность) — на 1200 ppm. Если поставить слишком низкий порог, вентиляция будет работать постоянно, что приведет к лишнему шуму и износу мотора.
Расчет количества устройств и воздухообмена
Количество датчиков зависит от планировки. В идеале — один датчик на каждую жилую комнату. Если бюджет ограничен, ставят один датчик в самой «проблемной» зоне, а остальные комнаты вентилируют по этому сигналу. Расход воздуха рассчитывается исходя из того, какой уровень CO2 считается приемлемым для конкретного количества людей.
| Концентрация CO2 (ppm) | Ощущения человека | Необходимый воздухообмен (м3/час на чел) | Режим работы вентиляции |
|---|---|---|---|
| 400 — 600 | Свежий лесной воздух | 20 — 30 | Минимальный / Отключен |
| 600 — 1000 | Норма, комфорт | 40 — 60 | Средний (поддерживающий) |
| 1000 — 1500 | Легкая духота, сонливость | 80 — 100 | Повышенный |
| 1500 — 2500 | Заметная духота, головная боль | 120 — 150 | Максимальный (форсированный) |
| Выше 2500 | Сильное недомогание | 150+ | Аварийный режим |
Обзор производителей и ценовые сегменты

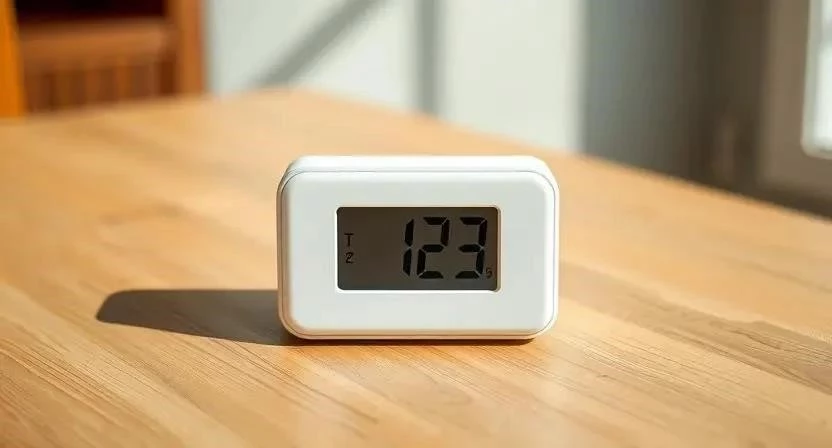

Бюджетные китайские сенсоры часто используются как бытовые мониторы. Они показывают цифры, но не умеют управлять вентиляцией. Средний сегмент представлен брендами, которые делают готовые решения для умного дома с поддержкой Zigbee или Wi-Fi. Профессиональное оборудование (европейские и американские бренды) отличается промышленной точностью и возможностью глубокой настройки через Modbus. Такие устройства стоят дорого, но работают десятилетиями без сбоев.
Преимущества и недостатки автоматизации
Переход на управление по CO2 дает ощутимый комфорт, но имеет свои нюансы.
Плюсы системы:
- Поддержание идеального качества воздуха без участия человека
- Значительная экономия электроэнергии на работе вентиляторов
- Отсутствие сквозняков в периоды, когда людей в комнате нет
- Улучшение качества сна и быстрое пробуждение по утрам
- Снижение риска распространения вирусов за счет обновления воздуха
- Продление срока службы фильтров в рекуператорах
- Точный контроль за состоянием воздуха в детских
- Автоматическое удаление излишков газа при скоплении людей
Сложности эксплуатации:
- Необходимость периодической калибровки сенсоров
- Высокая стоимость качественных NDIR-датчиков
- Сложность монтажа электропроводки в готовом ремонте
- Зависимость от стабильности работы контроллера
- Возможные ложные срабатывания при использовании спиртовых средств
- Шум вентиляции при резком переходе на максимальный режим
- Требование к правильному расположению устройства на стене
Сравнение с альтернативными методами
Часто возникает вопрос: зачем нужен дорогой датчик CO2, если есть таймер или датчик влажности? Таймер работает «вслепую» — он не знает, спите вы в комнате или ушли на работу. Датчик влажности полезен в ванной, чтобы убрать пар, но в спальне влажность может быть в норме, а кислорода уже нет. Только мониторинг углекислого газа дает реальную картину качества воздуха.
| Метод управления | Точность по воздуху | Сложность монтажа | Стоимость | Эффективность |
|---|---|---|---|---|
| Таймер (по времени) | Низкая | Очень просто | Низкая | Низкая |
| Датчик влажности | Средняя (только пар) | Просто | Средняя | Средняя (для С/У) |
| Датчик CO2 | Максимальная | Средняя/Сложная | Высокая | Максимальная |
| Ручное управление | Зависит от человека | Очень просто | Бесплатно | Низкая |
| Датчик присутствия | Средняя | Просто | Средняя | Средняя |
Стоимость и рекомендации по покупке
Средняя цена качественного датчика с выходом на контроллер составляет от 7 000 до 15 000 рублей. Бюджетные варианты-мониторы стоят 3 000 — 5 000 рублей. Цена растет в зависимости от точности сенсора и наличия дополнительных функций (дисплей, связь с облаком). Я советую покупать оборудование в специализированных магазинах климатической техники. Там можно получить гарантию и помощь в подборе совместимого контроллера.
Практический опыт и отзывы
Помню, как один мой заказчик жаловался на постоянную разбитость по утрам. Я поставил датчик в спальню, и мы увидели 2500 ppm к рассвету. После настройки автоматики вентиляции сон стал крепче, а утренние головные боли исчезли. Еще один случай был с детской комнатой: ребенок стал меньше капризничать, когда уровень CO2 упал до 800 ppm. Однажды я сам ошибся с калибровкой и вентиляция работала на максимум сутки — теперь всегда проверяю датчик на свежем воздухе перед финальным запуском. Монтажники подтверждают: системы с CO2 самые надежные, если использовать NDIR-сенсоры.
Часто задаваемые вопросы (FAQ)
Что такое ppm?
Это parts per million (частей на миллион). Показатель того, сколько молекул CO2 содержится в миллионе молекул воздуха.
Как калибровать датчик?
Нужно вынести устройство на свежий воздух (или открыть окна настежь) и запустить процедуру калибровки. Прибор примет текущее значение за 400-420 ppm (базовый уровень атмосферы).
На какой уровень CO2 настроить вентиляцию?
Рекомендую ставить включение на 800 ppm и максимальный режим на 1200 ppm.
Можно ли ставить датчик в ванной?
Можно, но там важнее датчик влажности. CO2 в ванной растет медленно, если только там не находится много людей.
Как часто нужно проверять датчик?
Раз в полгода-год стоит проводить повторную калибровку, так как сенсоры могут «дрейфовать».
Поможет ли датчик CO2 от запахов?
Косвенно да. Запахи обычно сопровождают повышение CO2, и усиление вентиляции их удалит.
Безопасно ли питание 24В?
Да, это низкое напряжение, которое не представляет опасности для человека при случайном касании.
Что делать, если датчик показывает 400 ppm даже при закрытых окнах?
Скорее всего, прибор требует калибровки или вышел из строя сенсор.
Влияет ли температура на показания?
Да, поэтому качественные датчики имеют встроенную термокомпенсацию для точности.
Можно ли использовать датчик без контроллера?
Если это просто монитор — да. Если это датчик управления, то без контроллера он будет просто показывать цифры, не включая вентиляцию.
Меры безопасности при монтаже:
Всегда отключайте электропитание перед подключением проводов. Используйте только сертифицированные кабели. При работе с перфоратором обязательно надевайте защитные очки и респиратор. Убедитесь, что все соединения заизолированы, чтобы избежать короткого замыкания в стене.
