Организация вентиляции в жилом помещении начинается с четкого планирования трассы и подбора подходящих комплектующих. Обычно такая работа занимает от двух до трех полноценных рабочих дней, а стоимость материалов для стандартной квартиры варьируется от 5 000 до 15 000 рублей. Правильный монтаж пластиковых воздуховодов в квартире своими руками: пошаговое руководство поможет избежать застойного воздуха и появления сырости в углах. Теперь разберем все этапы процесса детально.
Подготовка и оценка проекта
Сложность данного проекта оцениваю как среднюю. От мастера требуются базовые навыки работы с электроинструментом и умение читать простейшие чертежи. Я заметил, что большинство ошибок случается из-за спешки на этапе планирования. Общее время выполнения составит около 15–20 часов чистого рабочего времени. Оптимально проводить монтаж до финишной отделки стен и потолка, чтобы скрыть трубы за гипсокартоном или натяжным потолком.

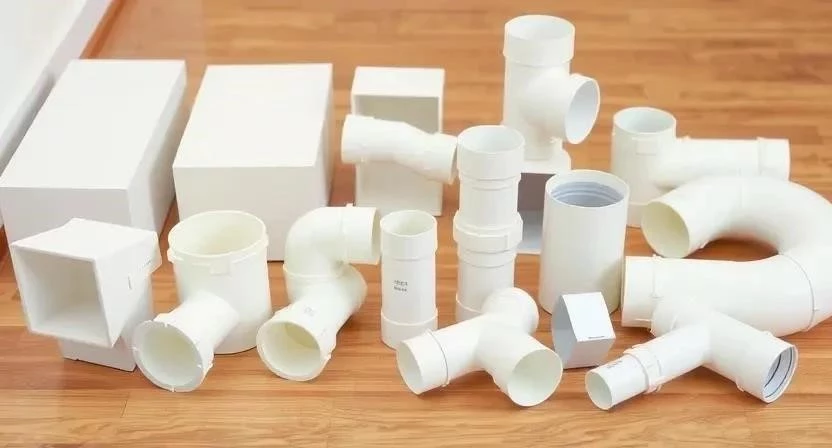

Комплектующие для системы
Для сборки надежной системы понадобятся качественные элементы из ПВХ. Я рекомендую выбирать трубы с толщиной стенки не менее 2 мм, чтобы конструкция не провисала под собственным весом.
- Пластиковые трубы ПВХ (основной канал)
- Угольники (повороты 45 и 90 градусов)
- Тройники для разводки по комнатам
- Переходники с разным диаметром сечения
- Диффузоры для распределения воздуха
- Вентиляционные решетки
- Силиконовый герметик (нейтральный)
- Дюбель-гвозди и саморезы по пластику
| Материал | Расход на 10 м.п. | Цена за ед. (средняя) | |
|---|---|---|---|
| Труба ПВХ 100 мм | 10 метров | 350 руб/м | 3 500 руб |
| Угольник 90° | 4 шт. | 200 руб/шт | 800 руб |
| Тройник | 2 шт. | 250 руб/шт | 500 руб |
| Герметик силиконовый | 2 тубы | 400 руб/туба | 800 руб |
| Крепежные хомуты | 15 шт. | 50 руб/шт | 750 руб |
Инструментарий мастера
Без правильного набора инструментов работа превратится в мучение. Если дорогого оборудования нет, я советую взять его в аренду на сутки — это выйдет дешевле, чем покупать профессиональный перфоратор для разовой задачи.
- Перфоратор — для отверстий в бетоне
- Строительный уровень — контроль уклона
- Строительный нож — резка пластика
- Рулетка — точные замеры
- Шуруповерт — монтаж креплений
- Маркер — разметка точек
- Плоскогубцы — фиксация хомутов
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена аренды/покупки |
|---|---|---|---|
| Перфоратор | Сверление стен | Обязательно | 500 руб/сутки |
| Уровень (60 см) | Выравнивание трассы | Обязательно | 800 руб |
| Строительный нож | Раскрой труб | Обязательно | 300 руб |
| Шуруповерт | Закручивание саморезов | Обязательно | 2500 руб |
| Рулетка (5 м) | Замеры расстояний | Обязательно | 400 руб |
Организация рабочего пространства
Перед началом работ нужно полностью освободить зону монтажа. Мебель сдвигаю к центру комнаты или выношу в другое помещение. Обязательно застилаю пол и оставшуюся мебель плотной полиэтиленовой пленкой. Я однажды забыл накрыть диван, и мелкая пластиковая стружка от резки труб осталась в ткани на несколько месяцев. Заранее подготовьте мешки для строительного мусора, чтобы сразу убирать обрезки ПВХ.
Подготовка основания и разметка

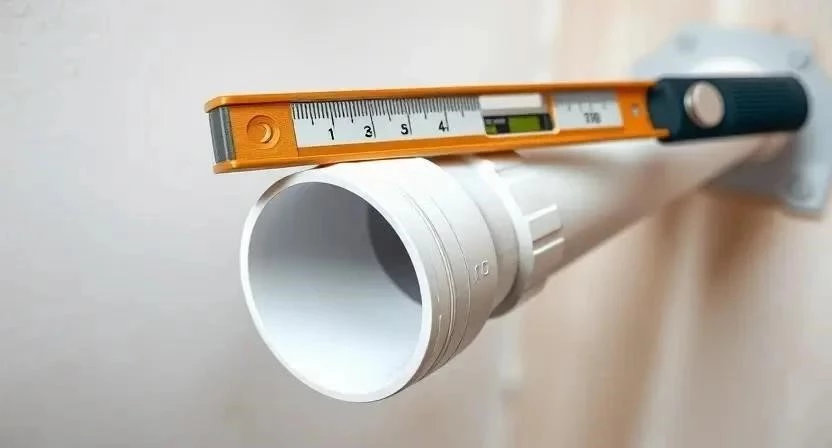

Стены и потолок очищаю от пыли и старой краски. Размечаю трассу воздуховодов, используя уровень, чтобы избежать резких перепадов высоты. Проверяю плоскость примыкания труб к стене. В местах, где будут установлены крепления, наношу грунтовку валиком в два слоя с интервалом 2 часа — второй слой наношу перпендикулярно первому. Это обеспечит отличную адгезию и надежность фиксации дюбелей в рыхлом бетоне.
Меры безопасности
При работе обязательно использую защитные очки и респиратор, так как бетонная пыль при сверлении очень едкая. Для защиты рук надеваю плотные перчатки. При подключении вентилятора строго соблюдаю правила электробезопасности: все работы провожу при полностью отключенном питании. Помещение должно быть проветриваемым при использовании силиконового герметика.
Поэтапный процесс установки
Я всегда придерживаюсь строгого порядка действий, чтобы не переделывать работу дважды. Ниже приведена детальная инструкция.
- Составление схемы разводки (1 час). Рисую план с учетом всех поворотов и точек выхода воздуха.
- Разметка точек крепления (1 час). Отмечаю места под хомуты с шагом 80–100 см.
- Сверление отверстий (2 часа). Пробиваю отверстия под дюбели перфоратором.
- Раскрой труб (2 часа). Режу пластиковые воздуховоды строительным ножом точно по размеру.
- Сборка узлов (2 часа). Соединяю трубы с тройниками и угольниками «на сухую».
- Установка на крепления (3 часа). Фиксирую основные магистрали к потолку или стенам.
- Монтаж поворотов (2 часа). Устанавливаю угольники, соблюдая плавность переходов.
- Герметизация стыков (2 часа). Наношу силикон на все соединения, убирая излишки пальцем.
- Установка решеток (1 час). Монтирую диффузоры и вентиляционные решетки.
- Подключение вентилятора (1 час). Устанавливаю осевой вентилятор в точку вытяжки.
- Проверка герметичности (1 час). Проверяю стыки на наличие щелей.
- Проверка тяги (1 час). Тестирую систему листом бумаги или дымогенератором.
| Этап | Время | Особенности |
|---|---|---|
| Разметка и сверление | 3 часа | Использовать уровень и пылесос |
| Резка и сборка | 4 часа | Точность реза до 1 мм |
| Монтаж и крепление | 5 часов | Шаг креплений не более 1 м |
| Герметизация | 2 часа | Равномерный слой силикона |
| Финальный запуск | 2 часа | Проверка потока воздуха |
Технические тонкости монтажа
Пластик ПВХ чувствителен к перепадам температуры. При сильном нагреве трубы могут незначительно расширяться, поэтому не затягиваю хомуты «намертво» — оставляю минимальный люфт. Силиконовый герметик полностью высыхает за 24 часа, до этого момента систему нельзя подвергать сильной вибрации. Важно соблюдать уклон труб (около 1–2%) в сторону вытяжного отверстия, чтобы возможный конденсат не скапливался внутри системы, а стекал наружу.
Ошибки новичков и их решение
Я часто видел, как люди пытаются сэкономить на деталях, что приводит к потере эффективности вентиляции.
- Неверный диаметр труб. Слишком узкая труба создает сопротивление воздуха. Решение: пересчитать сечение под мощность вентилятора.
- Избыток поворотов. Каждый угол под 90° резко снижает тягу. Решение: заменить один угол 90° на два по 45°.
- Плохая герметизация. Свист воздуха в стыках. Решение: пройтись герметиком повторно.
- Игнорирование норм. Размещение решетки слишком близко к двери. Решение: перенести точку забора воздуха в дальний угол.
- Отсутствие поддержки. Провисание труб между креплениями. Решение: добавить дополнительные хомуты.
Смета и экономия
Самостоятельный монтаж позволяет существенно сократить расходы. Основная экономия идет за счет отсутствия оплаты работы бригады, которая обычно составляет от 50% до 100% стоимости материалов.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 7 000 руб | 8 500 руб | 1 500 руб |
| Работа | 0 руб | 12 000 руб | 12 000 руб |
| Расходники | 1 000 руб | 1 500 руб | 500 руб |
| 8 000 руб | 22 000 руб | 14 000 руб |
Эксплуатация и обслуживание
После завершения работ система требует минимального ухода. Раз в год я рекомендую проверять состояние силиконовых швов, так как от вибраций вентилятора могут появиться микротрещины. Вентиляционные решетки и диффузоры очищаю от пыли с помощью пылесоса раз в квартал. Если в системе установлены фильтры, их замену произвожу каждые 6 месяцев для поддержания высокой пропускной способности каналов.
Сравнение типов воздуховодов
Пластиковые трубы — это золотая середина. В сравнении с металлическими они гораздо легче в монтаже и не подвержены коррозии. Гибкие гофрированные трубы позволяют обходить препятствия без угольников, но они создают огромное сопротивление воздуху из-за ребристой внутренней поверхности. Я помню проект, где заменили гофру на жесткий пластик, и поток воздуха увеличился почти в полтора раза при той же мощности вентилятора.
Ответы на частые вопросы
Можно ли использовать гофру вместо жесткого пластика?
Можно, но только на коротких участках (до 1 метра) для подключения вентилятора. На основных магистралях гофра сильно снижает тягу.
Как убрать шум воздуха в трубах?
Используйте плавные повороты вместо резких углов и установите шумоглушитель или более качественный, бесшумный осевой вентилятор.
Какой диаметр трубы выбрать для кухни и санузла?
Для санузла обычно достаточно 100 мм, для кухни рекомендую 125–150 мм из-за большего объема выводимых запахов и пара.
Нужно ли красить пластиковые воздуховоды?
Если они остаются открытыми, можно использовать краску по пластику в баллончиках. Но лучше спрятать их за отделкой.
Как проверить тягу после монтажа?
Приложите лист бумаги к решетке при работающем вентиляторе — лист должен плотно прилипнуть к поверхности.
Можно ли прятать воздуховоды за гипсокартоном?
Да, это стандартное решение. Главное — обеспечить доступ к вентилятору через ревизионный люк для его обслуживания.
Что делать при появлении конденсата?
Проверьте уклон труб и утеплите участки, которые проходят через холодные стены, с помощью вспененного полиэтилена.
