Монтаж приточной вентиляции в ограниченном пространстве

Обустройство приточки в тесном помещении превращается в настоящий инженерный квест. Стоимость работ при дефиците места обычно вырастает на 20-30% из-за сложности монтажа, а время сборки увеличивается на 2-3 рабочих дня. Грамотный монтаж вентиляции в ограниченном пространстве позволяет сохранить высоту потолков и обеспечить приток свежего воздуха. Правильный подход к планированию исключает переделки после отделки.

Особенности предварительного анализа

Сначала нужно оценить доступный объем. Я часто сталкиваюсь с тем, что заказчики недооценивают габариты оборудования. Важно изучить архитектурные ограничения: несущие балки, перекрытия и существующие коммуникации. Для этого требуются базовые навыки проектирования и умение работать с чертежами. Я однажды потратил три часа только на замер зазора между плитой перекрытия и балкой, чтобы понять, пройдет ли там плоский канал.

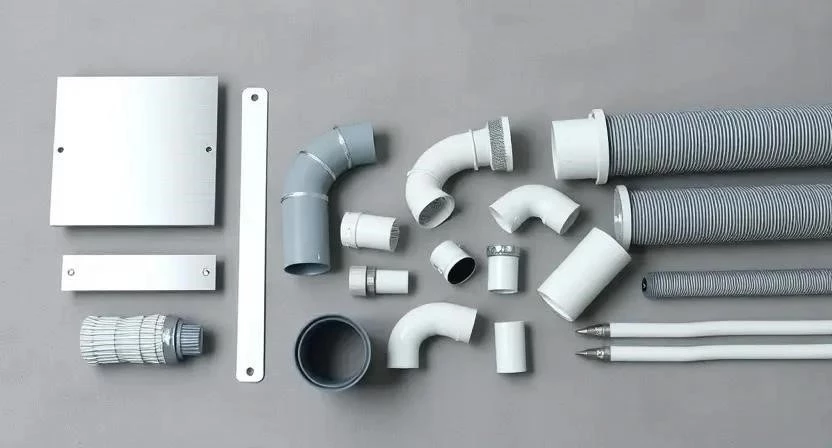

Комплектация системы

Для работы в узких нишах подбираются специфические компоненты. Я рекомендую использовать качественные герметики, так как в тесных местах любая протечка воздуха становится проблемой, которую почти невозможно исправить без разбора всей системы.

• Плоские пластиковые воздуховоды (сечение 60х205 мм).
• Компактные приточно-вытяжные установки.
• Переходники с круглого сечения на плоское.
• Гибкие вставки для компенсации вибраций.
• L-образные и T-образные соединители.
• Виброизоляционные крепления.
• Специальный алюминиевый скотч.
• Силиконовый герметик для стыков.

Ниже приведена таблица с примерным расходом и стоимостью материалов для небольшой комнаты.

Инструментарий мастера

Подбор инструмента определяет скорость работы. В узких местах громоздкая техника только мешает, поэтому я использую максимально компактные версии.

• Перфоратор с узким патроном.
• Шуруповерт с гибким валом.
• Нож для металла с усиленным лезвием.
• Лазерный уровень.
• Рулетка с фиксатором.
• Специализированные зажимы для узких мест.
• Строительный пылесос.

Если нет своего профессионального оборудования, проще взять его в аренду на несколько дней. Это сэкономит бюджет и обеспечит точность реза.

Первичная подготовка помещения

Чистота в зоне монтажа критически важна. Сначала я убираю весь строительный мусор, чтобы он не попал в воздуховоды. Затем защищаю уже готовую отделку пленкой. Разметка трасс в ограниченном пространстве делается с точностью до миллиметра. Все лишние конструкции, которые мешают проходу труб, выносятся или демонтируются заранее.

Работа с поверхностями

Прочность перекрытий проверяется перед сверлением. Я всегда использую грунтовку в местах примыкания коробов к стенам, чтобы избежать появления трещин в будущем. Создание проемов под диффузоры требует аккуратности, чтобы не повредить арматуру. Особое внимание уделяю проверке уровней: минимальное занижение потолка позволяет сэкономить ценные сантиметры высоты комнаты.

Технология монтажа по шагам

Процесс установки требует строгого соблюдения последовательности. Я заметил, что использование зеркала помогает видеть слепые зоны при установке блоков в ниши.

1. Анализ чертежей и поиск полостей (2-3 часа). Изучаю все скрытые ниши и технические зазоры.
2. Подбор оборудования (1-2 часа). Выбираю блоки, которые проходят по габаритам с запасом в 2-3 см.
3. Разметка маршрутов (2 часа). Прокладываю кратчайшие пути, чтобы снизить сопротивление воздуха.
4. Монтаж опорных креплений (4-6 часов). Устанавливаю хомуты и кронштейны строго по уровню.
5. Установка основного блока (3-5 часов). Аккуратно задвигаю установку в нишу, оставляя зазор для сервиса.

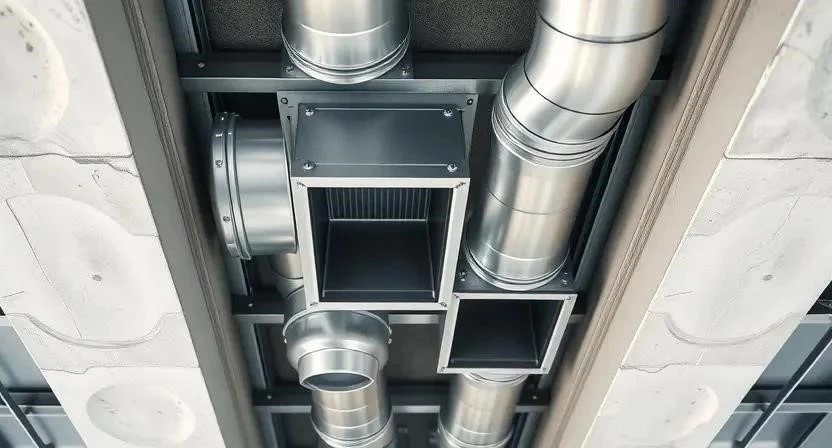

6. Сборка сети из плоских каналов (6-8 часов). Соединяю элементы, избегая резких поворотов.
7. Герметизация стыков (3-4 часа). Прохожу каждый шов герметиком и фиксирую скотчем.

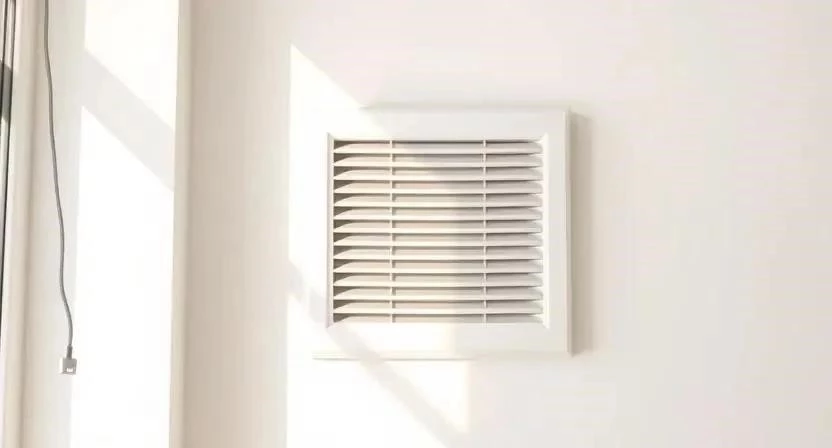

8. Установка диффузоров (2 часа). Монтирую решетки в подготовленные отверстия.
9. Проверка герметичности (1-2 часа). Тестирую систему на утечки воздуха с помощью дымогенератора или листа бумаги.
10. Тестовый запуск (1 час). Замеряю поток воздуха на выходе и проверяю уровень шума.

Технические нюансы и расчеты

Плоские каналы создают большее аэродинамическое сопротивление, чем круглые. Это факт, который многие игнорируют. Поэтому я всегда закладываю мощность вентилятора с запасом в 15-20%. В ограниченных нишах может нарушаться температурный режим, что ведет к конденсату. Для решения этой проблемы использую теплоизоляцию из вспененного полиэтилена.

Типичные ошибки при установке

Новички часто допускают промахи, которые делают систему бесполезной или шумной. Я рекомендую проверить эти пункты перед закрытием потолка.

1. Блокировка доступа к фильтрам и сервисному люку.
2. Использование слишком узких труб без расчета фактического потока.
3. Игнорирование шумоизоляции в тесном пространстве (гул передается по стенам).
4. Отсутствие виброгасителей между вентилятором и воздуховодом.
5. Слишком много поворотов на 90 градусов на коротком участке.

Экономика и стоимость

Компактное оборудование обычно стоит дороже стандартного из-за сложности производства. Однако это позволяет избежать дорогостоящего перестроения стен.

Своими руками можно сэкономить на оплате работы, но риск ошибиться в расчетах сечения возрастает. Я считаю, что в узких местах лучше довериться профи.

Обслуживание системы

Чистка плоских каналов сложнее, чем круглых. Пыль скапливается в углах, поэтому раз в год я рекомендую использовать специальный пылесос с гибкой насадкой. Замена фильтров в труднодоступных местах должна быть предусмотрена на этапе проектирования через ревизионные люки. Сроки обслуживания зависят от загрязненности воздуха, обычно это раз в 6 месяцев.

Альтернативные решения

Когда места нет совсем, я предлагаю децентрализованную вентиляцию. Стеновые рекуператоры встраиваются прямо в стену и не требуют прокладки труб по всему дому. Также отличным вариантом становятся приточные клапаны (КИВ). Они компактны, дешевы в установке и решают проблему нехватки кислорода без занижения потолков.

Меры безопасности

Работа с вентиляцией связана с определенными рисками. Обязательно используйте респиратор при сверлении бетона и защитные очки. При монтаже электроники блоков строго соблюдайте правила электробезопасности. Если работаете на высоте, используйте устойчивые стремянки. При использовании химических герметиков обеспечьте сквозное проветривание помещения.

Ответы на частые вопросы

Как скрыть вентиляцию при низких потолках?
Используйте плоские воздуховоды и прячьте их в фальшстены или создавайте декоративные ниши-короба.

Можно ли использовать гибкие гофры везде?
Нет, гофра создает сильное сопротивление. Ее можно ставить только на коротких участках (до 1-2 метров) для подключения оборудования.

Как избежать шума в узких каналах?
Устанавливайте шумоглушители и используйте виброизоляционные прокладки под крепления.

Где найти самые компактные рекуператоры?
Смотрите в сторону европейских брендов или специализированных серий «Slim» от проверенных производителей.

Как рассчитать сечение плоского воздуховода?
Нужно привести площадь сечения плоского канала к эквивалентному диаметру круглого с учетом коэффициента сопротивления.

Как обеспечить доступ к обслуживанию?
Только через установку ревизионных люков в самых узких и ответственных точках системы.

Влияет ли дефицит места на эффективность очистки воздуха?
Напрямую не влияет, но если из-за тесноты поставить фильтр меньшего размера, эффективность очистки упадет.
