Обеспечение притока свежего воздуха в дом без потери тепла — сложная инженерная задача. Монтаж полноценной системы занимает от 2 до 5 дней, а бюджет может начинаться от 60 000 рублей в зависимости от площади. Рекуперация тепла в доме позволяет вернуть до 90% тепла уходящего воздуха, что существенно снижает нагрузку на котел или электрообогреватели. Правильный подход к вентиляции создает здоровый микроклимат без сквозняков.
Основы работы с теплообменниками

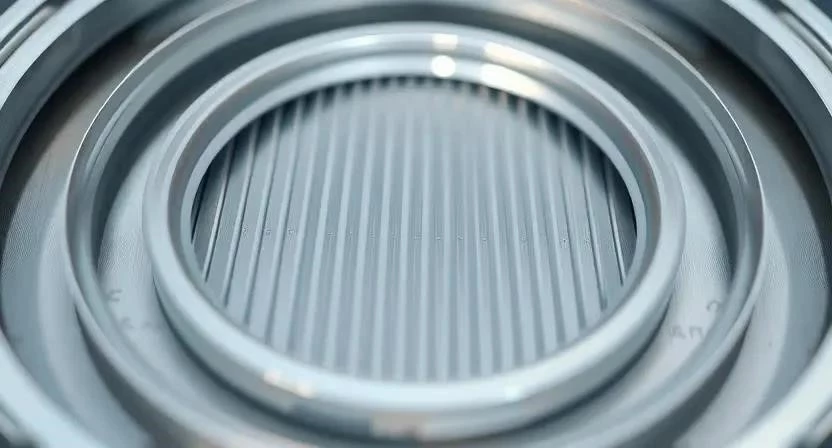

Перед началом работ нужно разобраться в принципе теплообмена. Суть проста: теплый воздух из помещения проходит через теплообменник, отдавая энергию холодному воздуху с улицы, но при этом потоки не смешиваются. Я всегда оцениваю сложность монтажа исходя из архитектуры дома. Для установки потребуются базовые навыки в электрике и понимание основ вентиляции. Оптимальное время для монтажа — этап черновой отделки или капитального ремонта, когда можно свободно прокладывать воздуховоды под потолком или в стенах.
Подбор оборудования и материалов
Для качественной работы системы я подбираю компоненты с запасом по мощности. Важно учитывать общую площадь и количество людей в доме. Для расчета длины труб я использую формулу: сумма расстояний от рекуператора до каждой точки притока и вытяжки плюс 10% на изгибы.
- Рекуператор воздуха (основной блок)
- Воздуховоды (пластиковые или оцинкованные)
- Теплоизоляция для труб (вспененный полиэтилен или минвата)
- Фильтры грубой и тонкой очистки (G4, F7)
- Диффузоры и вентиляционные решетки
- Конденсатоотводящий шланг
- Крепежные хомуты и кронштейны
- Специальный герметик для воздуховодов
- Датчики CO2 для автоматизации
| Материал | Количество (на 50м2) | Расход/Ед. | Средняя цена | |
|---|---|---|---|---|
| Рекуператор | 1 шт. | 1 шт. | 35 000 руб. | 35 000 руб. |
| Воздуховоды 100мм | 15 м | погон. м | 450 руб. | 6 750 руб. |
| Изоляция 5мм | 15 м | погон. м | 120 руб. | 1 800 руб. |
| Диффузоры | 4 шт. | 1 шт. | 800 руб. | 3 200 руб. |
| Фильтры (комплект) | 1 шт. | 1 компл. | 2 500 руб. | 2 500 руб. |
Инструментарий для монтажа
Я использую только проверенный инструмент, чтобы стыки были герметичными, а отверстия — ровными. Некачественный нож может оставить заусенцы на пластике, что создаст лишний шум воздуха.
- Перфоратор — для пробивки отверстий в стенах и крепления кронштейнов
- Шуруповерт — для сборки корпуса и фиксации труб
- Строительный уровень — чтобы соблюсти уклон для слива конденсата
- Нож для воздуховодов — для ровного реза пластика и изоляции
- Измерительная рулетка — для точной разметки трасс
- Пистолет для герметика — для обеспечения герметичности соединений
- Тестер напряжения — для безопасного подключения к сети
Планирование размещения системы
Сначала я определяю точки забора уличного воздуха и места выброса отработанного. Важно, чтобы приток и вытяжка находились на расстоянии не менее 1.5-2 метров друг от друга, иначе система начнет засасывать собственный выхлоп. Размечаю трассы воздуховодов так, чтобы минимизировать количество поворотов на 90 градусов. Защищаю готовую отделку пленкой. Организую легкий доступ к блоку рекуператора для будущей замены фильтров.
Однажды я столкнулся с проблемой, когда заказчик решил поставить блок в узком шкафу без вентиляции. В итоге доступ к фильтрам был заблокирован, и пришлось демонтировать часть мебели. Теперь я всегда требую свободный доступ минимум 50 см вокруг блока.
Подготовка проемов и ниш
Для вывода труб на улицу я использую алмазное бурение. Это позволяет сделать идеально ровное отверстие без трещин в фасаде. Под основной блок подготавливаю нишу, учитывая габариты корпуса и место для подключения труб. Проверяю герметичность примыканий с помощью монтажной пены с низким расширением. Если оставить щели, холодный воздух будет проникать в дом в обход рекуператора, что убьет всю эффективность.
Пошаговый процесс установки
Монтаж требует точности. Я выполняю работы в строгой последовательности, чтобы не переделывать этапы.

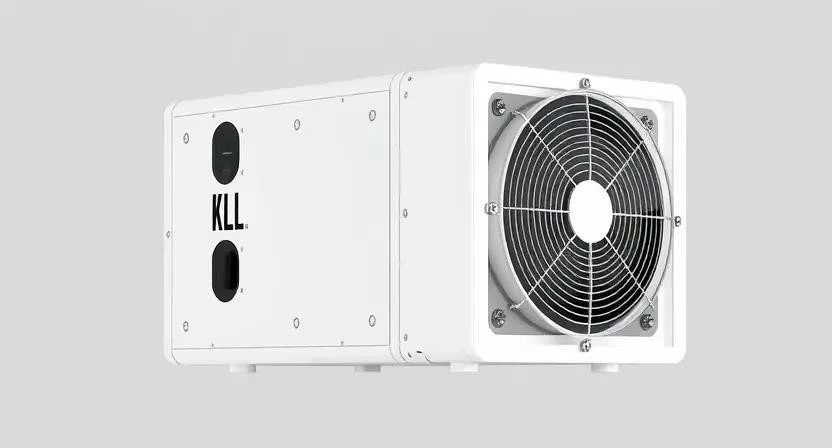

- Установка основного блока (4 часа). Креплю рекуператор на виброгасящие подушки к стене или потолку.

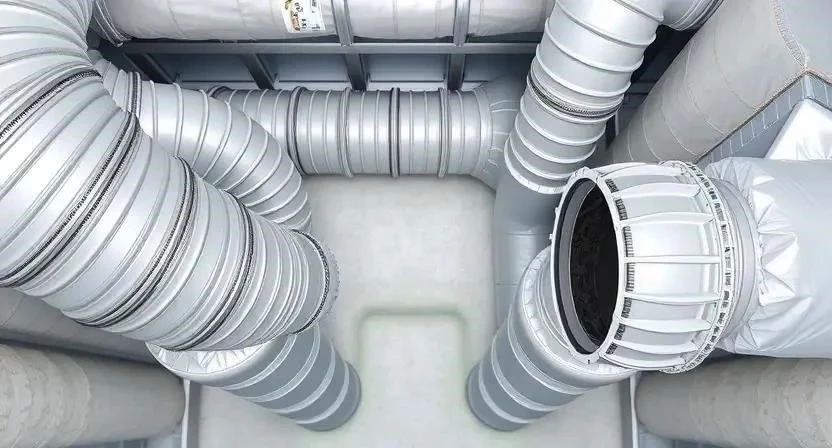

- Монтаж приточных линий (6 часов). Прокладываю трубы от блока к жилым комнатам, фиксируя их каждые 1.2 метра.
- Монтаж вытяжных линий (6 часов). Собираю трассы из «грязных» зон (кухня, санузел) к блоку.
- Установка диффузоров (3 часа). Врезаю решетки в потолок или стены, обеспечивая свободный поток воздуха.
- Подключение питания (2 часа). Подвожу кабель с заземлением, устанавливаю автомат защиты в щитке.
- Отвод конденсата (2 часа). Монтирую трубку с уклоном 2-3% в сторону канализации или дренажного бака.
- Настройка автоматики (3 часа). Программирую датчики CO2 и устанавливаю желаемую температуру.
- Тестирование потоков (2 часа). С помощью анемометра проверяю скорость воздуха в каждой точке.
- Герметизация стыков (3 часа). Прохожусь герметиком по всем соединениям труб, чтобы исключить утечки.
- Проверка КПД (2 часа). Замеряю температуру на входе и выходе при максимальном морозе.
Я заметил, что многие новички экономят на поворотах труб, используя резкие углы. Я всегда ставлю плавные колена. Это снижает шум воздуха и увеличивает общую производительность системы на 15-20%.
Технические тонкости и нюансы
Борьба с конденсатом — главный приоритет. При низких температурах на стенках труб выпадает влага. Поэтому я обязательно изолирую все воздуховоды, которые проходят через неотапливаемые зоны. Мощность рекуператора подбираю по объему: воздух в жилом помещении должен обновляться 0.5-1 раз в час. Если у вас стоят кондиционеры, рекуператор станет отличным дополнением, так как он подает кислород, чего кондиционер делать не умеет.
| Характеристика | Пластинчатый рекуператор | Роторный рекуператор |
|---|---|---|
| Принцип работы | Теплообмен через стенку | Вращающийся ротор |
| Перенос влаги | Нет (воздух сухой) | Да (сохраняет влажность) |
| Смешивание потоков | Исключено | Минимальное |
| Стоимость | Средняя | Высокая |
| Обслуживание | Простое | Сложное |
Типичные ошибки при монтаже
Ошибки в вентиляции стоят дорого, так как исправлять их приходится после чистовой отделки.
- Неправильный расчет сечения. Слишком узкие трубы создают свист и перегружают двигатель.
- Отсутствие изоляции. Это ведет к появлению плесени на потолке из-за конденсата.
- Шумные зоны. Установка блока прямо над кроватью в спальне — фатальная ошибка.
- Игнорирование фильтрации. Без фильтров теплообменник забивается пылью за один сезон.
- Отсутствие уклона дренажа. Вода застаивается в блоке, что приводит к гниению и запаху.
Я однажды исправлял систему, где трубы проложили без изоляции в холодном чердаке. Результат — ручьи воды по потолку в гостиной. Теперь я лично проверяю каждый сантиметр изоляции перед закрытием потолка.
Экономика и расчет стоимости
Стоимость системы складывается из оборудования и сложности работ. Своими руками можно сэкономить на монтаже, но риск ошибок возрастает.
| Статья расходов | С мастером (руб) | Своими руками (руб) | Экономия |
|---|---|---|---|
| Оборудование | 50 000 | 50 000 | 0 |
| Расходники | 10 000 | 10 000 | 0 |
| Работа по монтажу | 30 000 | 0 | 30 000 |
| Настройка и пуск | 5 000 | 0 | 5 000 |
| 95 000 | 60 000 | 35 000 |
| Параметр | Без рекуперации | С рекуперацией | Разница |
|---|---|---|---|
| Затраты на отопление (зим/мес) | 12 000 руб. | 8 000 руб. | — 4 000 руб. |
| Потери тепла при проветривании | Высокие | Минимальные | — 80% потерь |
| Срок окупаемости | — | 3-5 лет | Экономия в долгосроке |
Эксплуатация и уход
Чтобы система работала эффективно, за ней нужно следить. Я рекомендую составить график обслуживания. Фильтры грубой очистки меняю каждые 3-6 месяцев, тонкие — раз в год. Раз в сезон проверяю герметичность стыков и очищаю теплообменник от пыли с помощью сжатого воздуха. Проверяю работу дренажного шланга перед началом зимнего сезона. При таком уходе срок службы оборудования составляет 10-15 лет.
Сравнение с альтернативами
Часто спрашивают, зачем нужен рекуператор, если есть бризеры. Бризер просто подает воздух с улицы, подогревая его ТЭНом, что дорого по электричеству. Классическая вентиляция (дырки в стенах) просто выдувает тепло на улицу. Рекуператор же использует энергию выходящего воздуха. Это самый эффективный метод для энергосберегающего дома, хотя он и сложнее в установке.
Безопасность при работах
При монтаже соблюдайте технику безопасности. Работа с перфоратором требует использования защитных очков и респиратора, чтобы бетонная пыль не попала в легкие. Все электрические соединения выполняйте только при отключенном питании. При работе на высоте используйте устойчивые стремянки. Если используете химические герметики, обязательно проветривайте помещение.
Часто задаваемые вопросы (FAQ)
Шумит ли рекуператор?
Если использовать шумоглушители и качественную изоляцию, шум практически не слышен. Я всегда ставлю блок в техническом помещении или за подвесным потолком с минватой.
Нужно ли менять фильтры?
Да, это обязательно. Забитый фильтр снижает поток воздуха и заставляет двигатель работать на износ, что увеличивает расход электроэнергии.
Помогает ли система от плесени?
Однозначно. Рекуператор удаляет избыточную влагу из воздуха, что убирает причину появления грибка в углах.
Сколько потребляет электричества?
В среднем от 30 до 100 Вт в час, что сопоставимо с одной лампочкой. Основная экономия идет за счет снижения затрат на отопление.
Можно ли установить в квартиру?
Да, существуют компактные стеновые рекуператоры, которые не требуют прокладки труб по всему дому.
Что делать, если на улице -30°C?
В таких условиях пластинчатые рекуператоры могут обмерзнуть. Я рекомендую модели с системой преднагрева воздуха.
Нужен ли отдельный вывод в канализацию?
Желательно. Если нет возможности, можно использовать накопительный бак с помпой, но это усложняет обслуживание.
