Расход электроэнергии на вентиляцию в частных домах и офисах часто завышен из-за неправильной настройки оборудования и износа компонентов. Обычный энергоаудит системы занимает от 2 до 4 часов, а стоимость базовых работ по оптимизации начинается от 5 000 рублей. Снижение энергопотребления вентиляции на 30% становится реальностью при грамотном подходе к автоматике и обслуживанию. Правильная настройка позволяет сократить счета за свет без потери качества воздуха.
Что нужно знать перед началом
Прежде чем лезть в щиток, я всегда оцениваю текущее состояние всей системы. Вам понадобятся базовые знания по электрике и понимание того, как работает аэродинамика, чтобы не перекрыть поток воздуха полностью. Весь процесс модернизации обычно занимает от одного до трех рабочих дней в зависимости от сложности. Оптимизацию лучше всего проводить в межсезонье, когда температурные перепады минимальны и не искажают замеры расхода воздуха.
Необходимые материалы
Для модернизации системы потребуется комплект оборудования для автоматизации и расходники для герметизации. Я рекомендую покупать компоненты в специализированных магазинах электротехники, чтобы избежать подделок.
- Частотный преобразователь (инвертор) — 1 шт.
- Датчик CO2 с реле — 2-3 шт.
- Фильтры класса G4 или F7 (запасные) — 2 комплекта
- Герметизирующий алюминиевый скотч — 2 рулона
- Уплотнительная лента для фланцев — 1 рулон
- Силовой кабель ПВС 3х2.5 — 10-20 метров
- Клеммники WAGO — 1 упаковка
- Крепежные хомуты нейлоновые — 100 шт.
| Материал/Оборудование | Количество | Расход на объект | Средняя цена | |
|---|---|---|---|---|
| Частотный преобразователь | 1 шт. | 1 ед. | 8 000 | 8 000 |
| Датчик CO2 | 2 шт. | по 1 на зону | 3 500 | 7 000 |
| Фильтры сменные | 2 компл. | по размеру окна | 2 000 | 4 000 |
| Алюминиевый скотч | 2 рул. | на все стыки | 400 | 800 |
| Кабель и мелочи | 1 компл. | по факту | 2 000 | 2 000 |
Необходимые инструменты
Без точных приборов заниматься экономией бессмысленно, так как вы будете действовать вслепую. Для диагностики я использую профессиональный набор, часть которого можно взять в аренду.

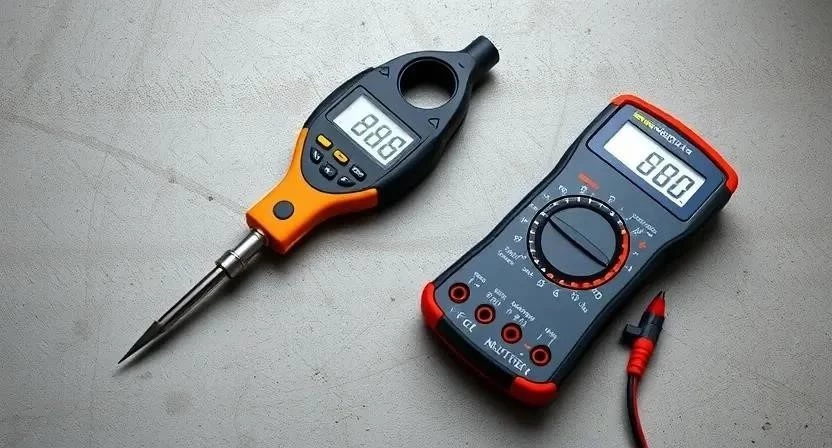

- Мультиметр цифровой (для замера тока и напряжения)
- Анемометр (для измерения скорости потока воздуха)
- Набор отверток (крестовые и плоские)
- Изолента ПВХ
- Стяжки пластиковые
- Пистолет для герметика
- Нож строительный
Подготовка помещения
Первым делом обеспечиваю свободный доступ к вентиляционным установкам и распределительным щитам. Сдвигаю мебель и убираю лишние вещи из технических зон. Чтобы не испачкать пол и стены пылью из воздуховодов, застилаю поверхности полиэтиленовой пленкой. Организую рабочее место с хорошим освещением, так как большинство узлов вентиляции находятся в темных нишах или за потолком.
Подготовка поверхности
Начинаю с тщательной очистки воздуховодов от накопившейся пыли и мусора. Грязный канал создает лишнее сопротивление, из-за чего вентилятор крутит сильнее и ест больше тока. Проверяю герметичность всех соединений, простукивая стыки и ища свисты. Диагностирую состояние фильтров: если они забиты, давление в системе растет, а КПД падает. Только после полной очистки и проверки готовности системы я приступаю к настройке автоматики.
Пошаговая инструкция по оптимизации
Работа выполняется последовательно. Я заметил, что даже простая замена фильтров иногда снижает потребление тока на 5-10% за счет уменьшения нагрузки на двигатель.
- Энергоаудит (1-2 часа). Замеряю ток потребления вентилятора мультиметром и скорость воздуха анемометром в каждой точке.
- Замена фильтров (1 час). Вынимаю старые элементы, очищаю посадочные места, устанавливаю новые фильтры.
- Герметизация (3-5 часов). Прохожу по всем стыкам воздуховодов алюминиевым скотчем. Убираю утечки, которые «крадут» воздух.

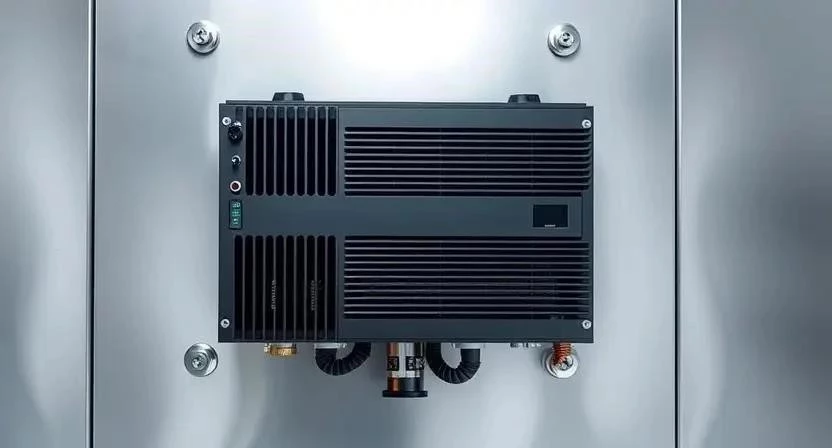

- Установка инвертора (2-4 часа). Монтирую частотный преобразователь в цепь питания двигателя. Это позволит менять обороты вместо работы на 100% мощности.
- Настройка режима (1 час). Подбираю минимально допустимые обороты, при которых сохраняется необходимый приток воздуха.
- Монтаж датчиков CO2 (3-4 часа). Устанавливаю датчики в жилых зонах. Подключаю их к реле управления инвертором.
- Интеграция рекуператора (от 1 дня). Если система позволяет, монтирую теплообменник для возврата тепла вытяжного воздуха.
- Программирование (2 часа). Настраиваю таймеры: ночью мощность снижается до 30%, в пиковые часы — до 70%.
- Финальный замер (1 час). Снова использую мультиметр, чтобы зафиксировать фактический расход электроэнергии.
- Сравнение данных (30 мин). Сопоставляю цифры «до» и «после» для расчета реальной экономии.
| Этап работы | Время | Сложность | Особенности |
|---|---|---|---|
| Аудит и замеры | 2 часа | Низкая | Точность приборов |
| Очистка и фильтры | 2 часа | Низкая | Работа в респираторе |
| Герметизация стыков | 4 часа | Средняя | Труднодоступные места |
| Монтаж инвертора | 3 часа | Высокая | Работа с электрикой |
| Настройка датчиков | 4 часа | Средняя | Калибровка CO2 |
Важные нюансы
Помните, что плотность воздуха меняется при изменении температуры. Зимой холодный воздух плотнее, и вентилятору тяжелее его качать, что повышает расход. Я однажды столкнулся с тем, что дешевый китайский инвертор вызывал сильный гул двигателя из-за несовместимости частот. Всегда проверяйте совместимость частотника с типом вашего двигателя. Также строго соблюдайте нормы СНиП по кратности воздухообмена — нельзя снижать мощность настолько, чтобы в помещении стало душно. Окупаемость качественного инвертора и датчиков обычно составляет от 6 до 18 месяцев.
Частые ошибки
Новички часто пытаются сэкономить, слишком сильно занижая обороты вентилятора. Это приводит к застою воздуха и появлению плесени в углах. Я видел объекты, где датчики CO2 ставили прямо напротив открытого окна — в итоге автоматика считала, что воздух чистый, и выключала вентиляцию полностью.
- Игнорирование регулярной чистки фильтров (растет нагрузка на мотор).
- Неправильный подбор датчиков по диапазону чувствительности.
- Отсутствие заземления при установке частотного преобразователя.
- Использование обычного скотча вместо алюминиевого (отклеивается от конденсата).
- Установка инвертора без охлаждения в закрытом шкафу.
Расчет стоимости
Сравнил два варианта: когда я делаю всё сам и когда нанимаю бригаду. Основная экономия идет за счет стоимости работ по монтажу и настройке автоматики.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы и оборудование | 20 000 | 20 000 | 0 |
| Монтаж и настройка | 0 | 15 000 | 15 000 |
| Энергоаудит | 0 | 5 000 | 5 000 |
| 20 000 | 40 000 | 20 000 |
При среднем счете за электричество в 5 000 рублей в месяц, экономия 30% дает выгоду около 1 500 рублей ежемесячно. Таким образом, вложения в материалы окупаются примерно за год и четыре месяца.
Уход после завершения
Чтобы система не вернулась к прежнему энергопотреблению, составьте график обслуживания. Фильтры нужно проверять раз в месяц и менять раз в полгода. Раз в год я рекомендую проверять настройки автоматики и калибровать датчики CO2. Теплообменник рекуператора очищайте пылесосом дважды в год. Установленные частотники при правильной эксплуатации служат до 10 лет, если обеспечить им нормальный приток воздуха для охлаждения.
Альтернативные варианты

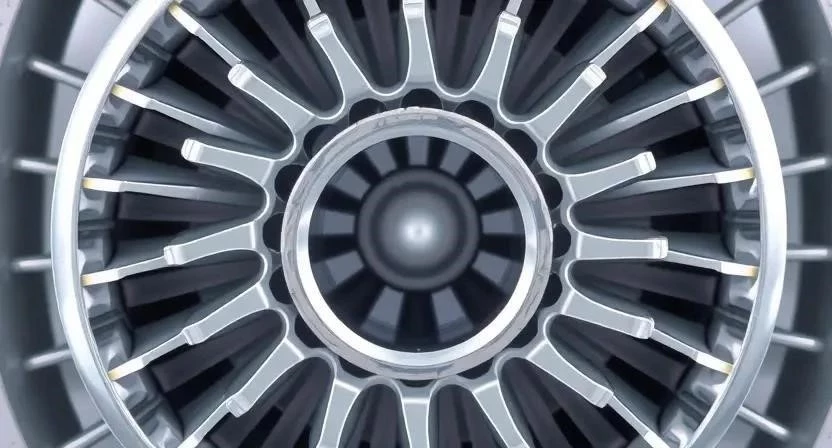

Если модернизация старой системы слишком дорога, можно рассмотреть замену вентиляторов на модели с EC-двигателями. Они гораздо эффективнее обычных AC-моторов. Также можно организовать частичную естественную вентиляцию через приточные клапаны в стенах. Еще один вариант — системы с переменным расходом воздуха (VAV), которые автоматически перераспределяют потоки между комнатами.
| Характеристика | AC-двигатель (обычный) | EC-двигатель (энергоэффективный) | |
|---|---|---|---|
| КПД | Средний (60-70%) | Высокий (90%+) | EC намного эффективнее |
| Регулировка скорости | Только через инвертор | Встроенная электроника | EC проще в настройке |
| Шум при низких оборотах | Может быть гул | Почти бесшумно | EC комфортнее |
| Цена | Низкая | Высокая | AC дешевле при покупке |
| Потребление тока | Высокое | Низкое | EC экономит до 40% |
Меры безопасности
Работа с электричеством требует осторожности. Всегда отключайте автоматический выключатель в щитке перед началом монтажа. Используйте диэлектрические перчатки и инструмент с изолированными ручками. При очистке воздуховодов обязательно надевайте респиратор и защитные очки, чтобы пыль и частицы изоляции не попали в дыхательные пути. При работе на высоте используйте устойчивые стремянки. Никогда не оставляйте оголенные провода без изоляции.
FAQ
Реально ли добиться экономии именно 30%?
Да, если система была настроена «на максимум» без учета реальной потребности в воздухе. Сочетание инвертора и датчиков CO2 дает такой результат.
Повлияет ли снижение мощности на качество воздуха?
Нет, если использовать датчики. Система будет работать на минимуме, когда людей нет, и автоматически разгонится, как только уровень CO2 вырастет.
Сколько стоит установка простого датчика CO2?
Сам датчик стоит от 3 000 до 6 000 рублей. Работа по монтажу и подключению обойдется еще в 2 000-4 000 рублей.
Как часто нужно менять фильтры для экономии?
В среднем раз в 6 месяцев. Забитый фильтр заставляет мотор работать с перегрузкой, что увеличивает расход тока.
Нужен ли профессиональный проект для модернизации?
Для частного дома достаточно схемы подключения и базовых расчетов. В крупных офисах проект обязателен для соблюдения норм пожарной безопасности.
Что лучше: рекуператор или просто инвертор?
Инвертор экономит электричество, а рекуператор — тепло. Для максимальной энергоэффективности нужно ставить и то, и другое.
Как проверить герметичность воздуховодов самостоятельно?
Я использую метод «задымления» или просто провожу рукой вдоль стыков при работающем вентиляторе — утечки воздуха чувствуются как легкие сквозняки.
