Организация воздухообмена в частном цеху — это прежде всего вопрос здоровья и безопасности. В среднем монтаж базовой системы занимает от двух до трех рабочих дней, а бюджет на материалы начинается от 15 000 рублей. Правильная вентиляция в мастерской частного дома позволяет быстро избавиться от мелкой древесной пыли и едких паров растворителей. Теперь разберем, как реализовать этот проект качественно.
Подготовка к работе и первичный анализ
Сначала нужно оценить общий объем помещения, чтобы понять, какой объем воздуха потребуется перекачивать. Я всегда начинаю с определения главных источников загрязнения: в зоне шлифовки это будет пыль, а у покрасочного стола — вредные испарения. Для монтажа потребуются базовые навыки в электромонтаже, так как придется подключать оборудование к сети. Работы лучше проводить в теплое время года, чтобы избежать проблем с конденсатом при первичном запуске системы.
Комплект материалов для монтажа

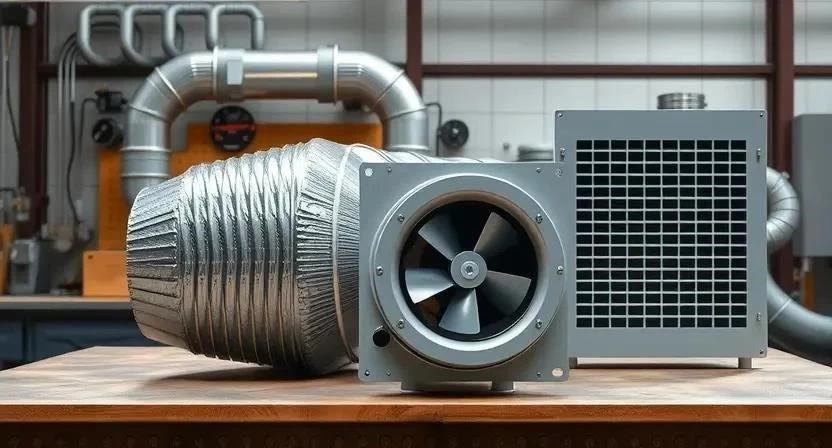

Для сборки системы потребуется набор компонентов, которые обеспечат герметичность и достаточную мощность потока воздуха. Я рекомендую выбирать материалы исходя из типа загрязнений в вашем цеху.
- Оцинкованные воздуховоды (диаметр 100-150 мм)
- Вытяжной вентилятор (осевой или центробежный)
- Пластиковые или металлические переходники
- Специальный алюминиевый скотч для герметизации
- Силиконовый герметик

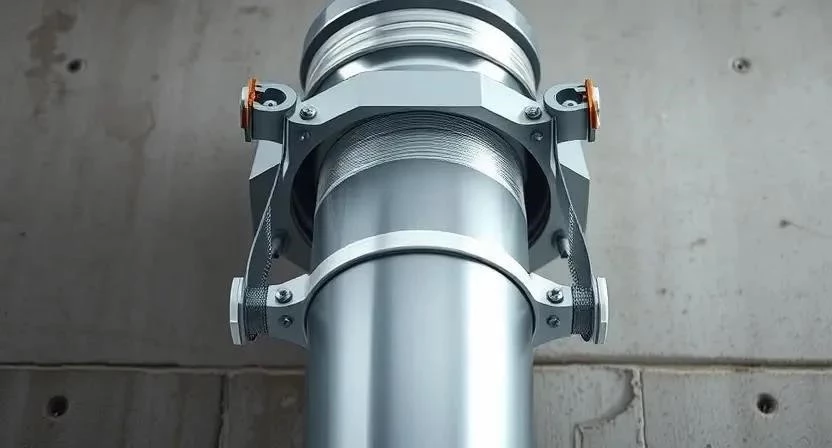

- Металлические хомуты для крепления труб
- Вентиляционные решетки и диффузоры
- Фильтрующие элементы или циклонический фильтр
| Наименование | Расход на 10 м2 | Средняя цена |
|---|---|---|
| Воздуховод (оцинк.) | 4-6 метров | 400-800 руб/м |
| Вентилятор | 1 шт. | 2500-7000 руб. |
| Герметик/Скотч | 1 комплект | 500-1200 руб. |
| Решетки/Диффузоры | 2-3 шт. | 300-900 руб/шт. |
| Крепеж (хомуты) | 10-15 шт. | 50-100 руб/шт. |

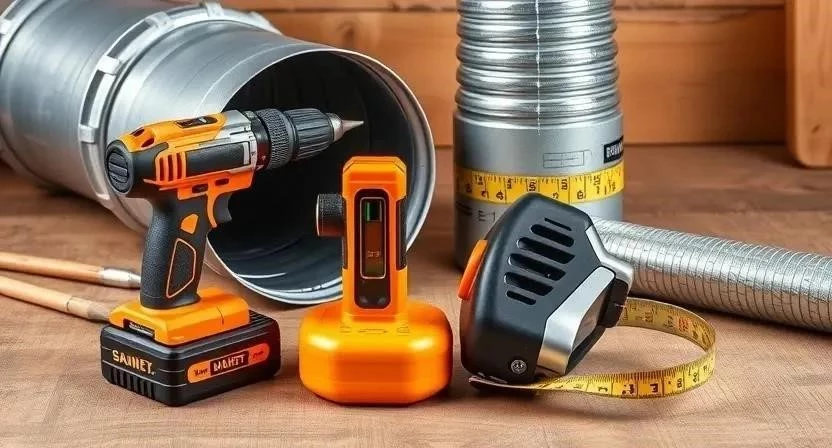

Инструментарий для установки
Правильный подбор инструментов ускоряет процесс и позволяет избежать порчи материалов. Если какого-то дорогого оборудования нет под рукой, его проще взять в аренду на один день.
- Перфоратор для отверстий в стенах
- Шуруповерт с набором бит
- Нож по металлу или ножницы по оцинковке
- Строительный уровень
- Рулетка для точных замеров
- Набор отверток
- Маркер для разметки
| Инструмент | Назначение | Тип | Стоимость (ориент.) |
|---|---|---|---|
| Перфоратор | Пробивка отверстий | Электрический | 4000-12000 руб. |
| Шуруповерт | Крепление хомутов | Аккумуляторный | 3000-8000 руб. |
| Нож по металлу | Резка труб | Ручной | 500-1500 руб. |
| Уровень | Выравнивание трассы | Пузырьковый | 400-1200 руб. |
| Рулетка | Замеры расстояний | Металлическая | 200-600 руб. |
Обустройство пространства
Перед началом монтажа необходимо полностью очистить стены от старой отделки или пыли. Я составил схему прохождения труб заранее, чтобы они не мешали перемещению по мастерской и не перекрывали свет. Все станки и оборудование следует накрыть плотной пленкой. Лишний мусор выносится из помещения, чтобы обеспечить свободный доступ к точкам крепления воздуховодов.
Работа с поверхностями
Разметка отверстий в стенах и потолке выполняется строго по согласованной схеме. Важно проверить прочность перекрытий, чтобы монтаж вентилятора не вызвал лишних вибраций. Места примыкания труб к стенам я обрабатываю грунтовкой — это улучшает адгезию герметика и предотвращает появление трещин. Только после полной просушки грунта можно приступать к сверлению.
Процесс монтажа системы
Установка вентиляции требует последовательного подхода. Я однажды поставил вытяжку слишком высоко, и пыль просто оседала на верстаке, поэтому в этот раз действую по строгому плану.
- Расчет объема воздуха (2 часа). Определяю кратность воздухообмена (для мастерской обычно 5-10 раз в час). Умножаю объем комнаты на этот коэффициент, чтобы выбрать мощность вентилятора.
- Выбор места притока (1 час). Устанавливаю приточное отверстие в нижней части стены напротив вытяжки. Это создает направленный поток воздуха, который вымывает загрязнения.
- Монтаж вытяжного вентилятора (3 часа). Креплю двигатель на виброгасящие подушки. Это критически важно, иначе гул будет слышен во всем доме.
- Сборка воздуховодов (5 часов). Соединяю трубы, соблюдая минимальное количество поворотов. Каждый изгиб снижает эффективность тяги.
- Установка диффузоров (2 часа). Размещаю решетки непосредственно над источниками пыли и химии.
- Герметизация стыков (3 часа). Я всегда использую алюминиевый скотч, так как обычный быстро отклеивается от вибраций. Стыки дополнительно прохожу силиконом.
- Электромонтаж (2 часа). Подключаю систему к сети через выключатель. Обязательно использую кабель в гофре для защиты от механических повреждений.

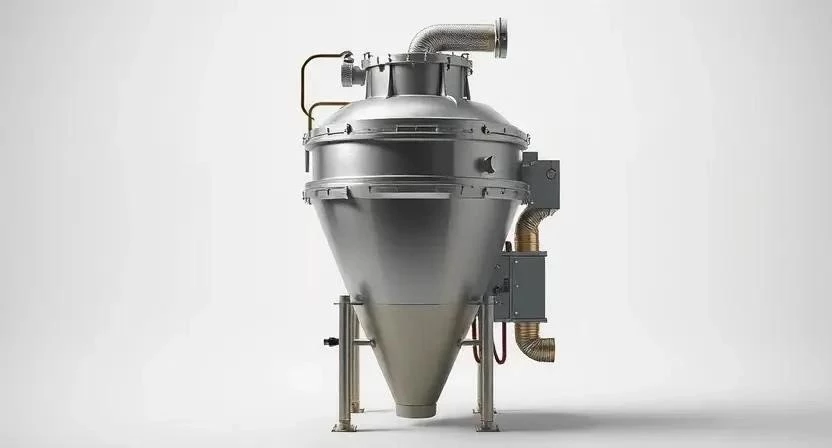

- Установка аспирации (4 часа). Монтирую циклонический фильтр перед основным вентилятором. Это позволяет отделять крупную стружку от воздуха, продлевая жизнь мотору.
- Тестирование (1 час). Я проверил тягу простым листом бумаги, приложив его к решетке — лист должен плотно прилипнуть к поверхности.
- Финальная отделка (2 часа). Заделываю щели вокруг труб монтажной пеной и шпаклевкой для эстетичного вида.
| Этап работ | Время | Результат |
|---|---|---|
| Расчеты и разметка | 3 часа | Готовый план монтажа |
| Монтаж оборудования | 8 часов | Установленный вентилятор и трубы |
| Герметизация и ток | 5 часов | Герметичная и рабочая сеть |
| Фильтрация и тест | 5 часов | Чистый воздух без шума |
| Отделка | 2 часа | Завершенный внешний вид |
Технические тонкости и нюансы
В зимний период важно следить за температурой воздуха, чтобы избежать промерзания труб. Я столкнулся с проблемой конденсата в первую зиму и добавил слой теплоизоляции на внешние участки воздуховодов. Влажность в помещении должна быть умеренной, иначе металлические трубы начнут корродировать. При выборе между пластиком и металлом я отдаю предпочтение оцинковке из-за ее пожаробезопасности. Помните, что силиконовый герметик полностью высыхает за 24 часа, до этого момента систему запускать нельзя.
Типичные ошибки новичков
Многие пытаются сэкономить, игнорируя базовые принципы физики воздуха. Вот чего стоит избегать:
- Неправильный расчет кратности обмена, из-за чего воздух остается застойным.
- Отсутствие притока при мощной вытяжке — в комнате создается вакуум, и вентилятор просто крутит воздух вхолостую.
- Использование бытовых кухонных вентиляторов в пыльных зонах (они забиваются за неделю и сгорают).
- Слишком большое количество поворотов трубы под углом 90 градусов.
- Монтаж вытяжки в центре комнаты вместо размещения над верстаком.
Финансовая сторона вопроса
Стоимость реализации проекта зависит от сложности системы и выбора оборудования. Сравним затраты при самостоятельном подходе и найме специалистов.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 18 000 руб. | 22 000 руб. | 4 000 руб. |
| Работа | 0 руб. | 12 000 руб. | 12 000 руб. |
| Расходники | 2 000 руб. | 3 000 руб. | 1 000 руб. |
| 20 000 руб. | 37 000 руб. | 17 000 руб. |
Эксплуатация и обслуживание
После запуска системы за ней нужно ухаживать, иначе эффективность упадет вдвое. Регулярная очистка фильтров от опилок должна проводиться раз в две недели. Я рекомендую раз в полгода проверять работу двигателя и смазывать подшипники, если того требует модель. Срок службы качественного вентилятора составляет 5-7 лет при условии чистки. Полную ревизию всех стыков на предмет протечек воздуха стоит проводить ежегодно перед началом сезона активных работ.
Альтернативные способы вентиляции
Если полноценный монтаж труб невозможен, можно рассмотреть другие варианты. Естественная вентиляция подходит только для очень маленьких помещений без токсичной химии. Установка бризеров позволяет подавать очищенный воздух, но не решает проблему удаления стружки. Профессиональные системы аспирации — самый эффективный метод, так как они забирают пыль прямо из станка, но стоят в 3-5 раз дороже самодельной вытяжки.
Ответы на частые вопросы
Какой вентилятор выбрать для мастерской?
Для удаления пыли лучше брать центробежный вентилятор, он создает более мощный напор. Осевые подходят для общего обмена воздуха.
Нужен ли приток воздуха, если есть окно?
Да, окно — это приток, но зимой его открывать холодно. Лучше поставить приточный клапан с подогревом.
Как бороться с шумом вентиляции?
Установите шумоглушитель в разрыв воздуховода и используйте виброизоляционные прокладки под мотор.
Можно ли использовать гофру?
Можно, но только на коротких участках. Внутри гофры скапливается больше пыли, и она создает большее сопротивление воздуху.
Как рассчитать диаметр трубы?
Исходите из производительности вентилятора. Обычно для мастерской до 20 м2 достаточно трубы диаметром 125-150 мм.
Что делать, если мастерская в подвале?
Обязательно ставьте принудительную приточно-вытяжную систему, так как естественной тяги в подвале недостаточно.
Как часто менять фильтры?
Зависит от интенсивности работы. При ежедневном шлифовании — раз в месяц, при редком использовании — раз в квартал.
Поможет ли обычная вытяжка от опилок?
Нет, бытовые вытяжки не рассчитаны на тяжелую пыль, их мотор быстро выйдет из строя.
Меры безопасности при монтаже
Работа с металлом и электричеством требует осторожности. Обязательно используйте защитные перчатки, чтобы не порезать руки об острые края оцинковки. При сверлении бетонных стен надевайте очки и респиратор. Все электрические соединения должны быть изолированы, а система заземлена. Никогда не оставляйте работающий вентилятор без присмотра, если в системе забился фильтр — это может привести к перегреву двигателя.
