Организация вытяжки в общепите начинается с жестких требований СанПиН. Стоимость реализации такого проекта обычно варьируется от 150 000 до 800 000 рублей, а сроки монтажа занимают от 7 до 21 дня в зависимости от площади. Правильная вентиляция в ресторане избавляет от стойких запахов жареного масла и гари в обеденном зале. Без грамотного расчета воздухообмена кухня превратится в парилку, а гости будут чувствовать аромат фритюра даже в гардеробе. Разберем, как собрать систему, которая будет работать надежно.
Подготовительный этап и требования
Сначала нужно оценить сложность объекта. Я заметил, что многие пытаются сэкономить на проекте, но без него пройти проверку пожарной безопасности или СанПиН практически невозможно. Основной упор делается на расчет кратности воздухообмена — количество раз, которое воздух в помещении должен полностью обновиться за час. Сроки реализации зависят от того, насколько быстро согласуют точки вывода воздуха на фасад или крышу здания. Важно помнить, что вытяжка не должна мешать соседям, иначе заведение закроют после первой же жалобы.
Что купить для монтажа
Для сборки системы потребуется промышленное оборудование и качественные расходники. Я рекомендую использовать только оцинкованную сталь для воздуховодов, так как она устойчива к коррозии и высоким температурам.
- Вытяжной зонт из нержавеющей стали
- Центробежный вентилятор
- Жироуловитель (объем зависит от потока стоков)
- Воздуховоды из оцинкованной стали
- Жировые фильтры (лабиринтного типа)
- Силиконовый термостойкий герметик
- Металлические хомуты и стяжки
- Диффузоры и вентиляционные решетки
- Виброизоляционные вставки для вентилятора
| Материал/Оборудование | Количество (пример) | Расход/Параметр | Цена за ед. (руб) | |
|---|---|---|---|---|
| Вытяжной зонт | 1 шт | 1500х1000 мм | 45 000 | 45 000 |
| Вентилятор | 1 шт | Мощность 1.5 кВт | 30 000 | 30 000 |
| Жироуловитель | 1 шт | Объем 50 л | 15 000 | 15 000 |
| Оцинкованная труба | 12 м | Диаметр 200 мм | 1 200/м | 14 400 |
| Герметик термостойкий | 3 тубы | 310 мл | 800 | 2 400 |
| Хомуты стальные | 20 шт | Разные размеры | 150 | 3 000 |
| Фильтры жировые | 4 шт | Стандарт | 2 500 | 10 000 |
Инструментарий мастера
Монтаж требует наличия силового и измерительного инструмента. Если каких-то позиций нет в наличии, проще взять их в аренду на несколько дней, чем покупать дорогое оборудование на один раз.
- Перфоратор с набором буров
- Шуруповерт с набором бит
- Строительный уровень (от 60 см)
- Заклепочник с заклепками
- Измерительная рулетка (5-10 м)
- Ножницы по металлу
- Набор гаечных ключей
- Струбцины для фиксации труб
Обустройство помещения
Работа начинается с согласования точек вывода воздуха. Нельзя просто пробить дыру в стене — нужно проверить, не проходят ли там кабели или трубы. Затем я очищаю стены и потолок от пыли и остатков старой отделки. В зоне монтажа обязательно использую защитную пленку, чтобы не испортить свежую краску или плитку. Трассы воздуховодов размечаю маркером, учитывая необходимые уклоны для слива конденсата.
Подготовка поверхностей и опор
Крепление опорных конструкций — самый ответственный момент. Я устанавливаю кронштейны для воздуховодов с шагом не более 1.5 метров, чтобы трубы не провисали под собственным весом. Плоскости под вытяжной зонт проверяю уровнем максимально тщательно. Если стена кривая, использую стальные проставки, иначе зонт будет висеть с перекосом, и жир будет скапливаться в одном углу, что приведет к протечкам.
Процесс установки системы по этапам
Монтаж вентиляции — это четкая последовательность действий. Я всегда следую этому плану, чтобы ничего не забыть.

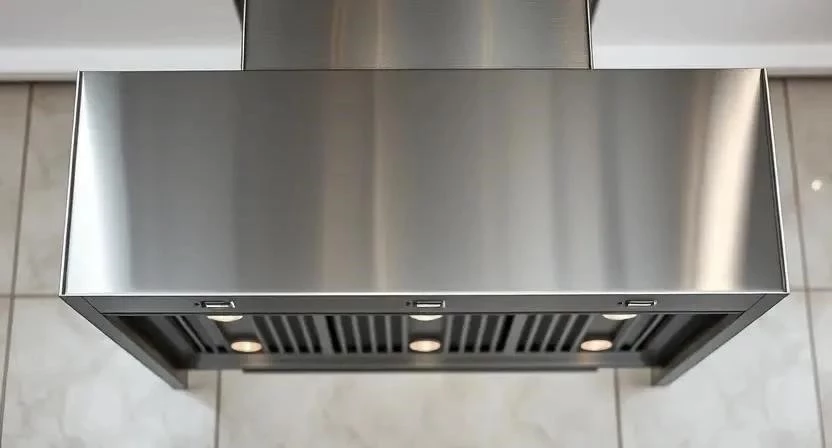

- Монтаж вытяжного зонта. Устанавливаю зонт строго над плитами и фритюром. Время работы: 4-6 часов.

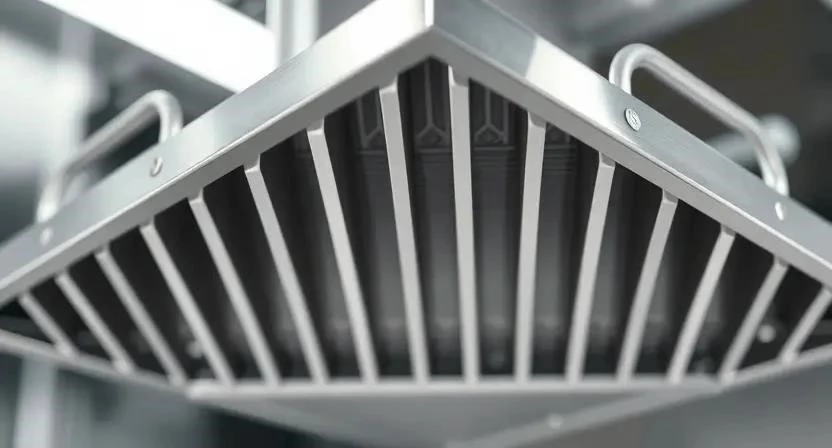

- Установка жировых фильтров. Вставляю фильтры в пазы зонта, проверяю плотность прилегания. Время: 1 час.

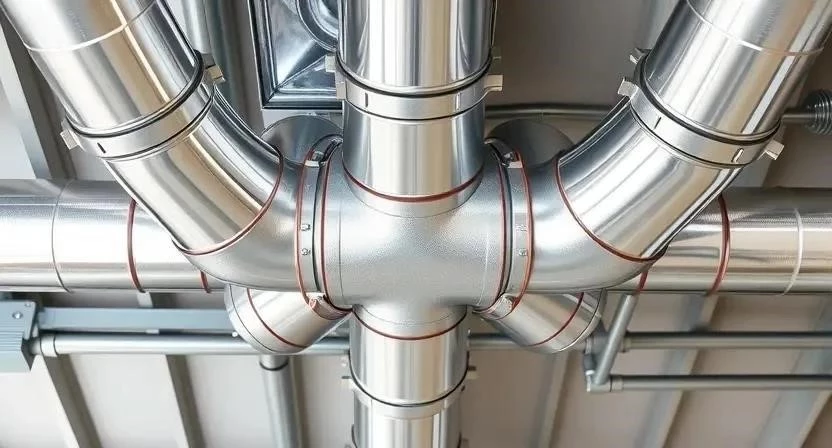

- Сборка магистрального воздуховода. Соединяю секции труб, фиксирую их на кронштейнах. Время: 8-12 часов.
- Установка вентилятора. Монтирую центробежный вентилятор в шумоизоляционном кожухе, чтобы гул не мешал гостям. Время: 3-5 часов.
- Монтаж приточной установки. Ставлю систему подачи воздуха, чтобы в кухне не создался вакуум. Время: 6-8 часов.

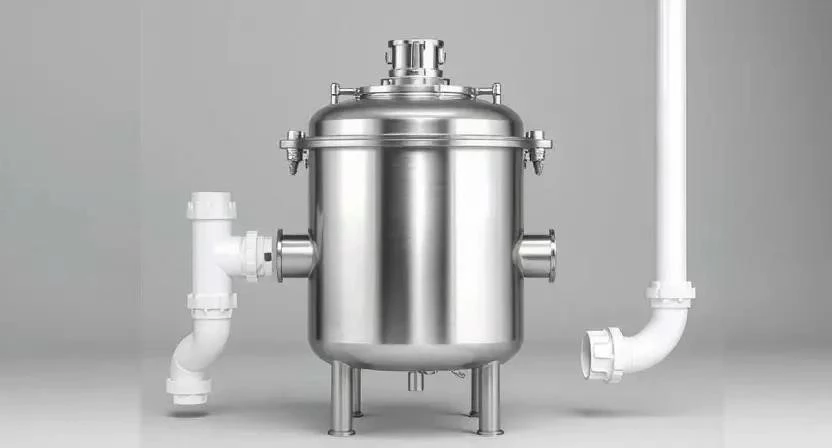

- Установка жироуловителя. Врезаю прибор в разрез канализационной трубы от моек. Время: 2-4 часа.
- Подключение жироуловителя. Соединяю вход и выход слива, проверяя герметичность. Время: 2 часа.
- Герметизация стыков. Прохожу все соединения воздуховодов термостойким герметиком. Время: 4 часа.
- Подключение электрики. Подвожу питание к вентилятору и притоку, устанавливаю выключатели. Время: 3 часа.
- Тестирование. Запускаю систему, проверяю тягу листом бумаги и смотрю, нет ли протечек жира. Время: 2 часа.
Однажды я поставил слишком слабый вентилятор в небольшом кафе — в итоге запах чебуреков стоял даже в туалете. Теперь я всегда перестраховываюсь и беру запас по мощности в 20%.
Технические тонкости и нюансы
Температурный режим выходящего воздуха может быть очень высоким, поэтому использую только негорючие материалы. Борьба с конденсатом — вечная проблема. Я рекомендую делать небольшой уклон воздуховодов в сторону улицы или устанавливать конденсатосборники, иначе вода будет капать прямо на плиту. Сечение труб подбираю так, чтобы скорость воздуха не создавала лишнего шума, но при этом эффективно удаляла пар.
Я всегда использую дополнительный слой герметика на стыках, иначе через год жир начинает капать с потолка. Это неочевидный момент, но он спасает от дорогостоящего ремонта отделки.
Типичные ошибки новичков
Многие пытаются собрать систему «на глаз», что приводит к печальным последствиям.
- Недостаточная мощность вытяжки. Воздух просто не поднимается в зонт, и запахи идут в зал.
- Отсутствие притока воздуха. Создается эффект вакуума, из-за чего двери в кухню закрываются с хлопком или вообще не открываются.
- Игнорирование очистки фильтров. Забитые жиром фильтры снижают тягу в разы и становятся источником пожара.
- Неправильный уклон труб к жироуловителю. Стоки застаиваются, и канализация начинает пахнуть.
- Экономия на шумоизоляции. Гул вентилятора в обеденном зале убивает всю атмосферу ресторана.
Столкнулся с тем, что заказчик решил сэкономить на притоке, и в итоге повара начали жаловаться на головные боли из-за нехватки кислорода. Пришлось переделывать систему заново.
Расчет затрат на реализацию
Стоимость зависит от масштаба заведения и выбранного оборудования. Бюджетная система подойдет для маленького киоска фастфуда, но для полноценного ресторана нужен профессиональный проект с рекуперацией.
| Тип заведения | Оборудование | Работа | Срок работ | |
|---|---|---|---|---|
| Фастфуд (до 20 м2) | 80 000 руб | 30 000 руб | 110 000 руб | 5-7 дней |
| Кафе (до 50 м2) | 150 000 руб | 60 000 руб | 210 000 руб | 10-14 дней |
| Ресторан (до 100 м2) | 300 000 руб | 120 000 руб | 420 000 руб | 15-21 день |
| Премиум-кухня | 600 000 руб | 200 000 руб | 800 000 руб | 25-30 дней |
| Своими руками | 120 000 руб | 0 руб | 120 000 руб | 20-30 дней |
Эксплуатация и уход за системой
После запуска вентиляция требует регулярного обслуживания. Я составил график, которому стоит придерживаться любому владельцу общепита. Жироуловитель нужно чистить раз в 1-2 недели, иначе он переполнится и жир пойдет дальше в городскую канализацию, что грозит огромными штрафами. Фильтры в зонте промываю ежедневно в посудомоечной машине или вручную с жироудаляющим средством. Раз в полгода проверяю состояние ремней вентилятора и очищаю лопасти от нагара.
Альтернативные методы очистки
Если нет возможности вывести трубу на крышу, использую угольные фильтры для поглощения запахов. Для очень жирных кухонь рекомендую плазменные очистители воздуха — они буквально сжигают частицы жира в потоке. Также отличным вариантом станет система рекуперации тепла. Она позволяет подогревать входящий холодный воздух за счет тепла выходящего, что существенно экономит деньги на отоплении зимой.
| Тип жироуловителя | Объем | Тип очистки | Применение | Цена (руб) |
|---|---|---|---|---|
| Компактный | 20-40 л | Гравитационный | Малые кафе | 8 000 |
| Стандартный | 50-100 л | Гравитационный | Средние рестораны | 15 000 |
| Промышленный | 200+ л | Многоступенчатый | Столовые, заводы | 45 000 |
| Автоматический | Разный | С самоочисткой | Премиум-сегмент | 120 000 |
| Сетчатый | 10-30 л | Механический | Точки фастфуда | 6 000 |
| Этап работ | Срок | Особенности |
|---|---|---|
| Проектирование и разметка | 2 дня | Согласование с ТСЖ/Администрацией |
| Монтаж опор и кронштейнов | 3 дня | Использование анкерных болтов |
| Сборка воздуховодов | 5 дней | Герметизация каждого стыка |
| Установка зонтов и вентилятора | 3 дня | Проверка центровки |
| Пусконаладка и тесты | 2 дня | Замер скорости потока воздуха |
Меры безопасности
При работе с вентиляцией помните о технике безопасности. Обязательно использую защитные очки и перчатки, так как края оцинковки очень острые. При работе с электропитанием вентилятора отключаю общий рубильник. Если монтаж идет на высоте, использую только сертифицированные стремянки и страховочные пояса. При работе с химией для очистки фильтров обязательно проветриваю помещение и использую респиратор.
Ответы на частые вопросы
Как часто чистить жироуловитель?
В среднем раз в неделю, но в заведениях с большим потоком гостей — каждые 3-4 дня.
Что делать, если запахи все равно проникают в зал?
Проверьте мощность притока. Если притока мало, в зале создается зона пониженного давления, которая «затягивает» воздух из кухни.
Можно ли использовать бытовые вытяжки в кафе?
Категорически нет. Они не рассчитаны на такие объемы жира и тепла, быстро сгорят, а Роспотребнадзор выпишет штраф.
Как пройти проверку Роспотребнадзора?
Иметь на руках утвержденный проект вентиляции, акты ввода в эксплуатацию и график регулярного техобслуживания.
Как выбрать мощность вентилятора?
Рассчитывается по формуле: объем помещения умножается на кратность воздухообмена (для кухни это обычно 10-15 раз в час) плюс потери на сопротивление труб.
Где лучше разместить приток?
В противоположном конце от вытяжки, чтобы воздух проходил через все помещение, не создавая «мертвых зон».
Как уменьшить шум от системы?
Устанавливайте вентилятор на виброопоры и используйте шумоглушители в магистрали воздуховодов.
