Создание здорового микроклимата в учебных заведениях требует строгого соблюдения государственных стандартов. Вентиляция в школах и детских садах — это сложная инженерная задача, где ошибка в расчетах ведет к повышенной утомляемости детей и частым болезням. Стоимость реализации проекта зависит от площади здания и типа системы, а сроки монтажа обычно составляют от двух недель до двух месяцев. Правильный воздухообмен напрямую влияет на когнитивные способности учеников и общую гигиену помещений.
Нормативная база и особенности проектирования
Я всегда начинаю с анализа нормативных документов, так как любые отклонения приведут к проблемам с надзорными органами. Основу составляют СанПиН и СНиП, которые жестко регламентируют кратность воздухозамены. Сложность объекта заключается в большом количестве помещений с разным назначением: от спортзалов до пищеблоков. Для проектирования требуются специализированные допуски СРО. Сроки выполнения всех работ, включая согласование проекта, обычно занимают от 30 до 60 дней.
Комплектация системы и подбор оборудования
Для обеспечения качественной очистки и подачи воздуха я рекомендую использовать промышленное оборудование с высоким ресурсом работы. Важно подбирать компоненты, которые соответствуют нормам пожарной безопасности и уровню шума.
- Приточные установки с системой подогрева воздуха.
- Рекуператоры для возврата тепла и экономии энергии.
- Оцинкованные воздуховоды круглого или прямоугольного сечения.
- Кассетные и панельные фильтры класса G4 и F7.
- Шумоглушители для снижения гула в учебных классах.
- Диффузоры и вентиляционные решетки с регулировкой потока.
- Автоматические противопожарные клапаны.
- Контроллеры управления с датчиками CO2.
Ниже приведена таблица с базовыми нормами воздухообмена для разных типов помещений:
| Тип помещения | Норма воздуха на 1 человека (м3/ч) | Рекомендуемая кратность | Особенности | Требуемый тип системы |
|---|---|---|---|---|
| Учебный класс | 20-60 | 2-3 | Контроль CO2 | Приточно-вытяжная |
| Группа детского сада | 40-60 | 3-4 | Повышенная фильтрация | Приточно-вытяжная |
| Школьная столовая | 60-100 | 6-10 | Удаление запахов | Вытяжная (интенсивная) |
| Спортивный зал | 60-80 | 4-6 | Отвод влаги и тепла | Приточно-вытяжная |
| Санузлы/Душевые | — | 8-12 | Полный отвод влаги | Вытяжная |
Инструментарий для монтажных работ
Качественный монтаж невозможен без профессионального инструмента. Я заметил, что использование бытовых шуруповертов на больших объектах приводит к их быстрому износу, поэтому использую только промышленную серию.
- Перфоратор с SDS-plus для пробивки отверстий в бетоне.
- Шуруповерт с двумя скоростями и набором бит.
- Заклепочник ручной или пневматический для фиксации коробов.
- Лазерный уровень для точной разметки трасс.
- Измеритель уровня CO2 и анемометр для пусконаладки.
- Ножницы по металлу для подрезки воздуховодов.
- Струбцины и зажимы для фиксации элементов.
Если объект масштабный, я арендую вышку-туру или ножничный подъемник, чтобы безопасно работать на высоте потолков более 3 метров.
Организация рабочего пространства
Подготовка помещения начинается с полной очистки зон, где будут проходить магистрали. Я всегда требую выноса всей мебели из классов и групп, чтобы избежать повреждений и обеспечить свободный доступ к стенам. Отделка стен и пола в зоне монтажа закрывается защитной пленкой или оргалитом. Особое внимание уделяю согласованию мест прохода воздуховодов через несущие перекрытия — самовольный демонтаж бетона запрещен.
Разметка и подготовка оснований
Процесс подготовки поверхности начинается с разметки трасс с помощью лазерного уровня. Я считаю, что тщательная разметка экономит до 15% времени на основном монтаже. Отверстия в стенах и потолках сверлятся алмазным бурением, чтобы избежать трещин в конструкции здания. После пробивки проемов я наношу грунтовку глубокого проникновения кистью в два слоя с интервалом в 4 часа — это обеспечивает качественную адгезию при последующей заделке швов. Все проемы проверяются на герметичность и соответствие диаметру труб.
Технология монтажа вентиляции по этапам
Монтаж системы — это строго последовательный процесс. Я однажды столкнулся с ситуацией, когда решили сначала поставить диффузоры, а потом тянуть трубы — в итоге пришлось переделывать половину потолков. Работайте по схеме:
- Проектирование и расчет (10-14 дней). Создание схемы воздухообмена с учетом количества детей.

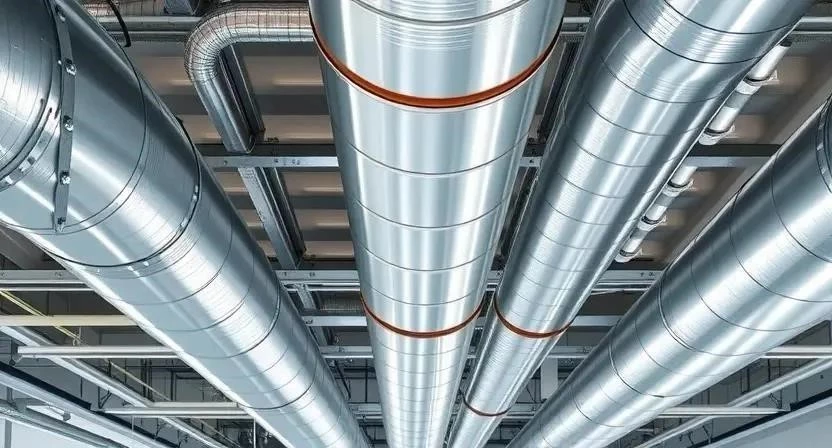

- Монтаж магистральных воздуховодов (3-5 дней). Крепление коробов к перекрытиям с помощью шпилек и хомутов.

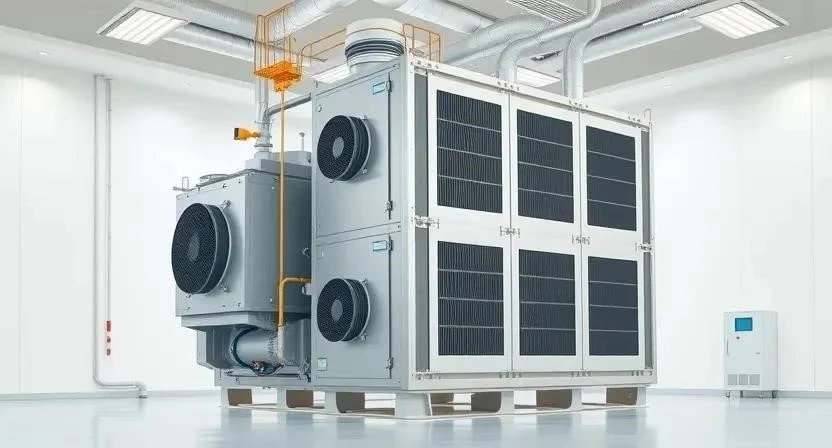

- Установка приточно-вытяжных установок (2-3 дня). Монтаж основного оборудования на фундамент или кронштейны.
- Монтаж системы фильтрации (1-2 дня). Установка кассетных фильтров в приточные камеры.
- Установка рекуператоров (2 дня). Интеграция теплообменника для экономии на отоплении.

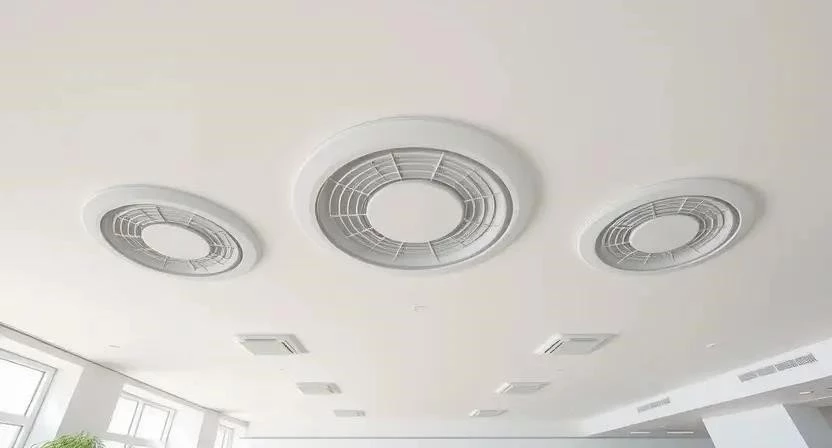

- Монтаж диффузоров и решеток (2-3 дня). Установка конечных элементов в помещениях.
- Подключение электрики и автоматики (3-4 дня). Прокладка кабелей к вентиляторам и датчикам.
- Герметизация стыков (2 дня). Проклейка швов алюминиевым скотчем и герметиком.
- Настройка системы управления (1-2 дня). Программирование таймеров и режимов работы.
- Пусконаладочные работы (2-3 дня). Первый запуск системы, проверка направления потоков.
- Замеры фактического воздухообмена (1 день). Проверка соответствия СанПиН с помощью анемометра.
- Оформление документации (3-5 дней). Подписание актов приемки и передача исполнительной схемы.
Меры безопасности: При работе используйте респиратор и защитные очки, особенно при бурении бетона. Все электроработы проводятся только при отключенном питании. Работа на высоте выполняется строго в касках и страховочных поясах.
Технические тонкости и требования к климату
В учебных заведениях критически важно соблюдать температурный режим: приточный воздух зимой не должен быть обжигающим, а летом — ледяным. Оптимальная температура притока составляет +18…+22°C. Борьба с шумом — отдельная проблема; в классах уровень шума не должен превышать 35-40 дБ, иначе дети перестанут слышать учителя. Влажность воздуха поддерживается в пределах 40-60%. Все используемые материалы (изоляция, пластик) должны иметь сертификаты пожарной безопасности КМ0 или КМ1.
Типичные промахи при установке
Новички часто допускают ошибки, которые вылезают только после запуска системы. Я рекомендую проверить следующие моменты:
- Недостаточный расчет кратности. Воздух застаивается, дети начинают зевать и терять концентрацию.
- Игнорирование зон застоя. Установка диффузора в одном углу оставляет противоположный угол без вентиляции.
- Неправильный выбор фильтров. Слишком плотные фильтры создают избыточное сопротивление, вентилятор не справляется.
- Отсутствие шумоглушения. Гул от двигателя передается по воздуховодам прямо в класс.
- Плохая герметизация стыков. Потеря до 30% объема воздуха через щели в коробах.
Смета и финансовые затраты
Стоимость вентиляции зависит от выбранного сегмента оборудования. Бюджетные решения базируются на простых вытяжках, премиальные — на системах с полной автоматизацией и климат-контролем.
| Статья расходов | Бюджетный вариант (руб.) | Премиум вариант (руб.) | Примечание |
|---|---|---|---|
| Оборудование (ПВУ, рекуператоры) | 150 000 — 300 000 | 600 000 — 1 200 000 | Зависит от бренда и мощности |
| Воздуховоды и расходники | 50 000 — 100 000 | 150 000 — 300 000 | Оцинковка vs Нержавейка |
| Монтажные работы | 80 000 — 150 000 | 200 000 — 400 000 | Сложность трассировки |
| Проектирование и сертификация | 30 000 — 60 000 | 100 000 — 200 000 | Разработка проекта по СанПиН |
| 310 000 — 610 000 | 1 050 000 — 2 100 000 | На один стандартный блок |
Если использовать внутренние ресурсы школы для простых работ (помощь в переноске материалов), можно сэкономить около 10-15% на стоимости монтажа, но основные работы должен выполнять сертифицированный мастер.
Регламент технического обслуживания
После сдачи объекта система требует регулярного ухода, иначе эффективность падает уже через полгода. Я составляю график обслуживания, который включает:
- Замена фильтров грубой очистки — раз в 3 месяца.
- Замена тонких фильтров (F7) — раз в 6-12 месяцев.
- Чистка воздуховодов от пыли и грязи — раз в год.
- Проверка натяжения ремней вентиляторов — раз в квартал.
- Проверка работы противопожарных клапанов — раз в полгода.
Другие способы организации воздухообмена
Если полноценный монтаж ПВУ невозможен, рассматриваются альтернативы. Естественная вентиляция с принудительным додувом (установка вентиляторов в окна или стены) подходит для старых зданий. Децентрализованные системы (компактные рекуператоры в каждой стене) позволяют избежать прокладки огромных труб по всему зданию. Также в группах детских садов часто ставят мобильные очистители воздуха с HEPA-фильтрами для борьбы с аллергенами, хотя они не заменяют полноценный приток кислорода.
| Тип системы | Эффективность | Стоимость монтажа | Сложность установки | |
|---|---|---|---|---|
| Приточно-вытяжная (ПВУ) | Высокая | Высокая | Сложная | Лучший выбор для школ |
| Естественная + додув | Средняя | Низкая | Простая | Бюджетный вариант |
| Децентрализованная | Средняя | Средняя | Средняя | Для точечного обновления |
| Мобильные очистители | Низкая (только очистка) | Низкая | Очень простая | Дополнение к системе |
| Смешанная система | Высокая | Высокая | Сложная | Оптимально для больших зданий |
Ответы на популярные вопросы
Какие основные нормы СанПиН по вентиляции в школах?
Главное требование — обеспечение кратности воздухообмена (обычно от 2 до 4 раз в час в классах) и поддержание уровня CO2 ниже 800-1000 ppm.
Как часто нужно обслуживать систему?
Технический осмотр проводится ежеквартально, полная чистка воздуховодов и замена основных фильтров — один раз в год перед началом учебного сезона.
Помогает ли вентиляция при аллергиях у детей?
Да, при использовании фильтров класса F7 и выше из воздуха удаляются большая часть пыльцы и мелких частиц, что значительно облегчает состояние аллергиков.
Есть ли особые требования к вентиляции в спортзалах и столовых?
В спортзалах акцент делается на удалении избыточной влаги и тепла, а в столовых — на мощной локальной вытяжке над плитами и в зоне раздачи, чтобы запахи еды не проникали в учебные классы.
