Организация микроклимата в коммерческом здании начинается с выбора правильной схемы охлаждения. Проектирование систем чиллер-фанкойл позволяет эффективно управлять температурой на огромных площадях, разделяя их на независимые зоны. Стоимость реализации такого комплекса выше, чем у обычных сплит-систем, но энергосбережение в долгосрочной перспективе перекрывает эти затраты. Я часто вижу, как ошибки в расчетах приводят к перерасходу электричества, поэтому точность проекта здесь критична. Грамотный подход к инженерии решает задачу комфорта без лишних трат.
Основы работы и устройство комплекса

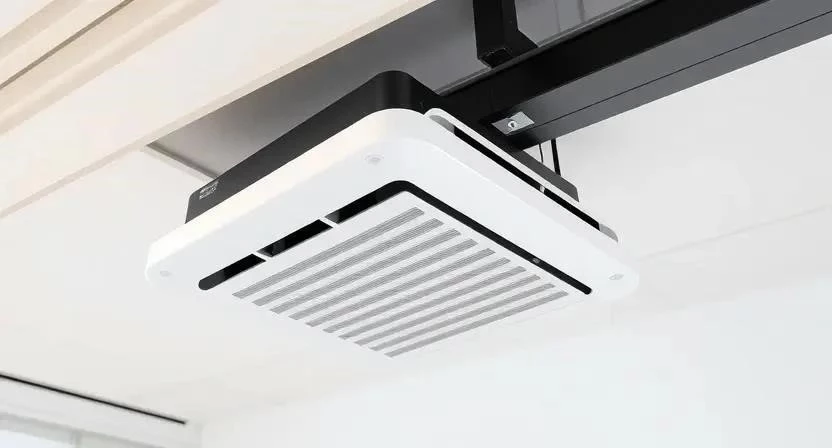

Данная установка представляет собой централизованную систему, где производство холода или тепла отделено от непосредственного распределения воздуха. Внешний блок — чиллер — выступает основным источником энергии. Он охлаждает или нагревает хладоноситель, который затем по трубам разносится по всему объекту. Внутренние блоки, называемые фанкойлами, работают как теплообменники: они прогоняют через себя комнатный воздух, охлаждая или согревая его с помощью жидкости.
Популярность таких решений растет из-за их гибкости. Можно подключить к одному мощному чиллеру любое количество фанкойлов. Каждый из них работает независимо, что позволяет настраивать температуру в разных кабинетах или залах индивидуально. Я заметил, что такая архитектура идеально подходит для зданий со сложной планировкой.
Разновидности и классификация оборудования
Выбор типа системы зависит от доступных ресурсов и архитектуры здания. Основное различие кроется в способе отвода тепла и конфигурации трубопроводов. Воздушные чиллеры проще в монтаже, так как не требуют градирен. Водяные системы эффективнее, но сложнее в обслуживании. По количеству труб выделяют двухтрубные системы (только охлаждение или только нагрев в один период) и четырехтрубные, которые позволяют одновременно охлаждать одну комнату и греть другую.
| Тип системы | Охлаждение | Контур | Особенности | Применение |
|---|---|---|---|---|
| Воздушный чиллер | Воздухом | 2-трубный | Простой монтаж, шумный блок | Малые и средние офисы |
| Водяной чиллер | Водой | 2-трубный | Высокий КПД, нужна градирня | Промышленные цеха |
| Универсальный | Комбинированный | 4-трубный | Полный климат-контроль | Отели, бизнес-центры |
| Тепловой насос | Реверсивный | 4-трубный | Охлаждение и обогрев | Энергоэффективные дома |
| Мини-чиллер | Воздухом | 2-трубный | Компактность, ТЭНы | Серверные, лаборатории |
Технические параметры и эффективность
При подборе оборудования я ориентируюсь на показатели SEER и SCOP, которые определяют сезонную энергоэффективность. Важную роль играет тип компрессора. Спиральные, винтовые и центробежные модели потребляют значительно меньше энергии, чем старые поршневые аналоги. Современные хладагенты с низким GWP делают системы экологичнее, снижая вред для атмосферы.
- Мощность охлаждения (кВт)
- Производительность теплообменника
- Уровень шума внутреннего блока (дБ)
- Класс энергоэффективности (до А)
- Тип используемого фреона
- Класс горючести изоляции труб
- Температура подачи хладоносителя
- Максимальное давление в контуре
| Характеристика | Значение (Среднее) | Влияние на результат |
|---|---|---|
| SEER | 4.0 — 6.5 | Снижение счетов за свет |
| Шум фанкойла | 25 — 45 дБ | Комфорт в рабочих зонах |
| Температура воды | 7°C (охл) / 45°C (нагр) | Скорость изменения климата |
| GWP хладагента | Низкий | Соответствие эко-нормам |
| Срок службы компрессора | 15 — 25 лет | Периодичность капитального ремонта |
Сферы применения систем
Централизованное охлаждение незаменимо в объектах с большой площадью. В торговых моллах и отелях оно позволяет гибко управлять потоками воздуха. Офисные центры используют фанкойлы для зонирования, чтобы сотрудники в разных концах этажа не спорили из-за температуры. Промышленные объекты и серверные требуют более жестких параметров, где чиллеры обеспечивают стабильный отвод тепла от оборудования.
Я сталкивался с ситуацией в одном из дата-центров, где из-за неправильного подбора мощности чиллера серверы начали перегреваться при пиковых нагрузках. После пересчета теплопотерь и замены блоков на более мощные проблема исчезла. Это доказывает, что совместимость с вентиляцией и точный расчет площади — залог успеха.
Порядок проектирования и монтажа
Работа всегда начинается с анализа исходных данных. Я не выбираю оборудование, пока не рассчитаю параметры воздуха и тепловые нагрузки каждого помещения. Только после этого создается гидравлическая схема и подбираются конкретные модели.
- Сбор данных об объекте и архитектурный анализ (1-3 дня).
- Расчет теплопоступлений и определение мощности (2-5 дней).
- Подбор чиллера и расчет количества фанкойлов (2 дня).
- Разработка схемы прокладки трубопроводов и трассировки (3-7 дней).

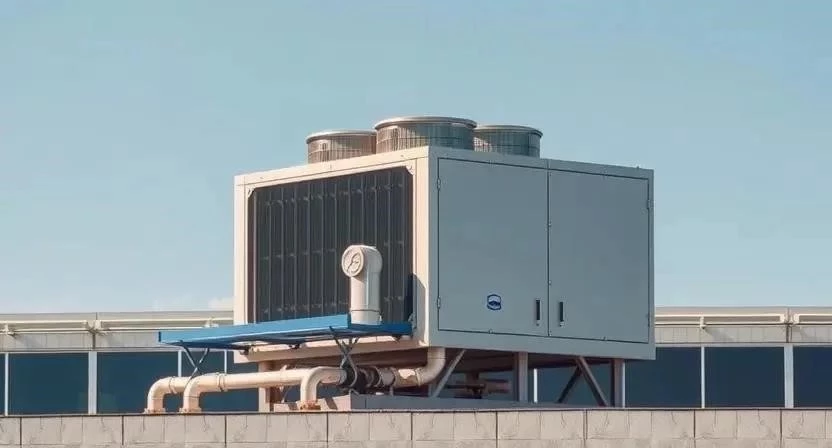

- Монтаж внешнего блока-чиллера на фундамент или крышу (2-4 дня).
- Установка фанкойлов и разводка медных или стальных труб (7-14 дней).
- Заполнение системы хладоносителем и опрессовка (1-2 дня).
- Пусконаладочные работы и настройка автоматики (2-3 дня).
При монтаже крайне важно соблюдать меры безопасности. Обязательно используйте защитные очки и перчатки при работе с хладагентами. При установке блоков на высоте используйте страховочные пояса. Электробезопасность обеспечивается заземлением всех металлических частей системы и использованием качественных автоматов защиты.
Расчет мощности и расход материалов
Для определения мощности я использую формулы расчета тепловых нагрузок, учитывая площадь, высоту потолков и количество людей в помещении. Расход хладоносителя считается исходя из разности температур на входе и выходе теплообменника.
| Тип помещения | Площадь (м2) | Тепловая нагрузка (Вт/м2) | Требуемая мощность (кВт) | Расход воды (л/ч) |
|---|---|---|---|---|
| Офис (Open space) | 100 | 80 | 8.0 | 1200 |
| Конференц-зал | 50 | 150 | 7.5 | 1100 |
| Серверная | 20 | 500 | 10.0 | 1500 |
| Торговый зал | 200 | 100 | 20.0 | 3000 |
| Отельный номер | 30 | 60 | 1.8 | 300 |
Обзор производителей и брендов
Рынок делится на несколько ценовых сегментов. Европейские бренды предлагают максимальную надежность и инновации, но стоят дорого. Азиатские производители выигрывают в цене и доступности запчастей. Российские марки активно развиваются, предлагая решения, адаптированные к суровому климату.
Особо отмечу компанию TEYU. Они внедряют интеллектуальное управление в свои серии CWFL и RMUP. Это позволяет системе общаться с оборудованием в реальном времени, что критично для лазерных систем и высокоточного производства.
- Премиум-сегмент (Европа): Высокий ресурс, дорогая автоматика.
- Средний сегмент (Азия): Оптимальное соотношение цена/качество.
- Бюджетный сегмент (РФ/Китай): Доступность, простота в ремонте.
- Интеллектуальные системы (TEYU): IoT-интеграция, высокая точность.
- Энергоэффективные линейки: Инверторные компрессоры, класс А.
- Промышленные гиганты: Мощные центробежные чиллеры.
- Компактные решения: Мини-чиллеры для малого бизнеса.
Преимущества и недостатки системы
Я считаю, что чиллер-фанкойл — это лучший выбор для больших зданий, но у него есть свои нюансы. Главный плюс — это идеальное зонирование. Вы можете охладить кабинет директора до 20 градусов, а в приемной оставить 23.
- Точность поддержания температуры в каждой зоне.
- Возможность масштабирования системы.
- Высокая энергоэффективность при правильном расчете.
- Отсутствие множества внешних блоков на фасаде здания.
- Долговечность при регулярном сервисе.
- Сложность и стоимость первичного монтажа.
- Необходимость в квалифицированном обслуживании.
Сравнение с альтернативными решениями
Часто заказчики выбирают между чиллер-фанкойлом и VRF-системами. VRF проще в установке, так как использует фреон в трубах. Однако чиллер-фанкойл может быть в два раза энергоэффективнее за счет использования воды как теплоносителя. Сплит-системы вообще не рассматриваются для больших объектов из-за огромного количества внешних блоков.
| Критерий | Чиллер-Фанкойл | VRF-система | Сплит-система |
|---|---|---|---|
| Энергоэффективность | Очень высокая | Высокая | Средняя |
| Сложность монтажа | Высокая | Средняя | Низкая |
| Зонирование | Идеальное | Отличное | Базовое |
| Стоимость владения | Низкая (в долгосроке) | Средняя | Высокая (при масштабе) |
| Срок службы | 20+ лет | 12-15 лет | 7-10 лет |
Я рекомендую переходить на чиллеры, если площадь объекта превышает 1000 м2. В одном из моих проектов замена VRF на систему с чиллером позволила снизить затраты на электричество на 30% за первый год.
Стоимость реализации и бюджет
Я заметил, что можно сэкономить до 15% бюджета, если часть подготовительных работ по прокладке трасс выполнить своими силами, но пусконаладку и заправку системы я категорически запрещаю делать дилетантам. Это риск сжечь компрессор за один запуск.
Мнения специалистов и опыт эксплуатации
Главные инженеры крупных БЦ отмечают, что системы чиллер-фанкойл наиболее стабильны при экстремальных температурах. Владельцы коммерческой недвижимости ценят возможность объединить охлаждение и отопление в одном контуре, используя чиллер в режиме теплового насоса. Реальный опыт показывает, что при отсутствии ежегодного сервиса (очистка фильтров, проверка давления) эффективность падает на 20-25% уже через два года.
Часто задаваемые вопросы
Как часто нужно обслуживать систему?
Рекомендую проводить ТО дважды в год: перед началом сезона охлаждения и перед отопительным периодом.
Можно ли использовать систему для отопления?
Да, если чиллер имеет функцию теплового насоса или подключен к котлу. Фанкойлы в этом случае работают на обогрев.
Какой реальный срок службы у компрессора?
При правильном подборе мощности и качественном питании компрессор служит 15-25 лет.
Что делать, если один фанкойл перестал охлаждать?
Скорее всего, возникла воздушная пробка в контуре. Нужно провести стравливание воздуха через специальный клапан.
Влияет ли шум чиллера на жителей дома?
Да, поэтому внешние блоки ставят на виброопоры и используют шумопоглощающие экраны.
Можно ли добавить фанкойлы в уже готовую систему?
Только если при проектировании был заложен запас мощности чиллера и диаметр труб позволяет увеличить расход.
Какой хладагент сейчас самый оптимальный?
Переход идет на фреоны с низким GWP, которые меньше вредят озоновому слою и разрешены международными нормами.
