Создание стерильной среды в клинике требует точного расчета каждой детали вентиляции. Монтаж полноценного комплекса в среднем занимает от 14 до 30 дней, а стоимость оборудования для одного блока может начинаться от 500 тысяч рублей. Правильно подобранные климатические системы для медицинских учреждений исключают перекрестное заражение пациентов и персонала. Это сложная инженерная задача, где ошибка в одном клапане может привести к нарушению санитарных норм.
Назначение и цели медицинского климат-контроля
Основная задача таких систем — не просто охлаждение воздуха, а поддержание жесткого режима чистоты. Я всегда подчеркиваю заказчикам, что здесь работают три главных вектора: глубокая очистка, точный нагрев и эффективное охлаждение. Оборудование функционирует в режиме 24/7 без перерывов на выходные. Любой сбой в подаче воздуха в операционную недопустим, поэтому я всегда закладываю резервные линии питания. Специфика в том, что система должна бороться не только с температурой, но и с патогенами, пылью и специфическими запахами.
Разновидности систем управления климатом
Выбор схемы зависит от архитектуры здания и класса чистоты помещений. Обычно используют централизованные установки, которые подают воздух во все блоки сразу, или локальные сплит-системы для административных зон. В крупных центрах я чаще всего внедряю VRF-системы, так как они позволяют гибко управлять температурой в каждой отдельной палате. Приточно-вытяжные установки с рекуперацией становятся стандартом для экономии энергии.
Для фильтрации применяют многоступенчатый подход: от грубых сеток до тончайших мембран. Я заметил, что использование только одного типа фильтра в медицине — это огромный риск быстрого засорения дорогостоящих модулей.
| Вид системы | Назначение | Особенности | Срок службы |
|---|---|---|---|
| Централизованная ПВУ | Общая вентиляция клиники | Единый узел управления, высокая мощность | 15-20 лет |
| VRF-система | Зонирование температуры | Один внешний блок на много внутренних | 12-15 лет |
| Локальные кондиционеры | Кабинеты врачей, холл | Простой монтаж, автономность | 7-10 лет |
| Ламинарные потоки | Операционные, стерилизационные | Однонаправленный поток воздуха, стерильность | 10-12 лет |
| Прецизионные системы | Серверные, лаборатории | Точность до 0.1 градуса и 1% влажности | 15 лет |
Технические требования и параметры воздуха
В медицине нельзя ставить оборудование «на глаз». Кратность воздухообмена строго регламентирована: в операционных воздух должен обновляться гораздо чаще, чем в коридоре. Я всегда проверяю точность поддержания температуры, так как перепад даже в 2 градуса может вызвать дискомфорт у пациента после наркоза. Влажность воздуха критична для предотвращения размножения бактерий и комфорта слизистых оболочек.
| Помещение | Температура, °C | Влажность, % | Класс чистоты (ISO) | Кратность обмена |
|---|---|---|---|---|
| Операционный блок | 18–23 | 40–60 | ISO 5 — ISO 7 | 20–25 раз/час |
| Палата пациента | 20–24 | 30–60 | ISO 8 | 2–3 раза/час |
| Лаборатория | 20–22 | 45–55 | ISO 7 | 8–12 раз/час |
| Приемный покой | 22–25 | 40–60 | ISO 8 | 5–8 раз/час |
| Стерилизационная | 18–22 | 40–60 | ISO 7 | 10–15 раз/час |
Специфика применения в разных зонах
Требования к микроклимату в больнице неоднородны. В операционных создают избыточное давление, чтобы грязный воздух из коридора не засасывало внутрь при открытии двери. В палатах приоритетом становится тишина и отсутствие сквозняков. Лаборатории требуют мощных вытяжек для удаления химических испарений. Однажды я столкнулся с ситуацией, когда в лаборатории поставили обычный бытовой кондиционер — в итоге конденсат начал капать прямо на дорогое оборудование, что привело к короткому замыканию.
Технология установки и монтажные работы

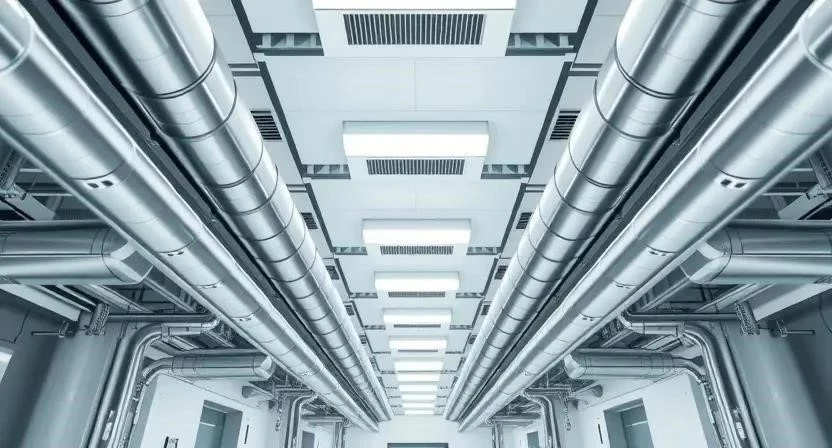

Проектирование начинается с анализа потоков воздуха. Воздуховоды должны быть абсолютно герметичны, чтобы исключить утечки и попадание пыли из межпотолочного пространства. Я использую только оцинкованную сталь с антибактериальным покрытием. Крепления должны быть виброизолированы, иначе гул от вентилятора будет слышен во всех палатах.
Для работы мне обязательно требуется следующий набор инструментов:
- Лазерный уровень для разметки трасс
- Клепальный пистолет с заклепками
- Перфоратор с алмазными бурами
- Вакуумный насос для систем кондиционирования
- Манометрическая станция
- Тестер герметичности воздуховодов
- Шуруповерт с набором бит
- Специальный герметик для медицинских швов
Сам процесс монтажа я разделяю на следующие этапы:
- Разметка трасс и установка опор (1-2 дня)
- Монтаж основных магистралей воздуховодов (3-5 дней)
- Герметизация стыков специальным составом (2 дня)
- Установка фильтрующих модулей и HEPA-фильтров (2-3 дня)
- Монтаж внутренних блоков и диффузоров (3 дня)
- Подключение к электросети и автоматике (2 дня)
- Продувка системы сжатым воздухом (1 день)
- Запуск, замер скоростей потока и настройка (2 дня)
- Окончательная дезинфекция всех элементов (1 день)
Меры безопасности: При работе с химическими герметиками обязательно использую респиратор и перчатки. Все электромонтажные работы провожу только при полном обесточивании линии. В зонах с высоким потолком использую сертифицированные леса с ограждениями.
Расчет объема воздуха и затрат
Для расчета необходимого объема воздуха я использую формулу: V = L * n, где L — объем помещения, а n — кратность обмена. Например, для палаты 20 м³ с кратностью 3 раза в час потребуется 60 м³/час притока. Мой опыт показывает, что новички часто забывают прибавить к этому объему потери на фильтрации, из-за чего система работает на пределе мощности и шумит.
| Класс чистоты | Оборудование (пример) | Расход воздуха на м² | Примерная цена за м² |
|---|---|---|---|
| Низкий (палаты) | Сплит-система + вытяжка | 30-50 м³/ч | 5 000 — 8 000 руб. |
| Средний (процедурные) | ПВУ с угольным фильтром | 60-100 м³/ч | 12 000 — 20 000 руб. |
| Высокий (операционные) | Ламинарный модуль + HEPA | 150-300 м³/ч | 45 000 — 80 000 руб. |
| Спец. (изоляторы) | Система с отрицательным давлением | 100-150 м³/ч | 30 000 — 50 000 руб. |
| Лабораторный | Вытяжной шкаф + приток | 80-120 м³/ч | 25 000 — 40 000 руб. |
Обзор производителей и брендов
На рынке представлены разные ценовые сегменты. Премиум-класс занимают немецкие и швейцарские бренды, которые предлагают идеальную точность и долговечность. Средний сегмент представлен качественными корейскими и японскими установками. Бюджетные варианты из Китая подходят для административных помещений, но я не рекомендую их ставить в операционные.
Основные характеристики качественного оборудования:
- Наличие сертификатов соответствия СанПиН
- Энергоэффективность класса А++
- Низкий уровень шума (до 35 дБ в палатах)
- Возможность интеграции в систему «Умный дом»
- Сменный блок фильтров с индикацией загрязнения
- Корпус из нержавеющей стали или антистатического пластика
- Гарантия от производителя не менее 3 лет
- Доступность запчастей в вашем регионе
Преимущества и сложности эксплуатации
Современные системы значительно облегчают работу врачей и ускоряют выздоровление пациентов. Однако за комфортом стоит сложный уход.
Плюсы внедрения:
- Полное исключение заноса инфекций через воздух
- Поддержание идеальной температуры для работы оборудования
- Снижение утомляемости персонала в операционных
- Автоматический контроль влажности воздуха
- Возможность быстрой смены режима работы (день/ночь)
- Высокая степень очистки от аллергенов и пыли
- Снижение нагрузки на систему иммунитета пациентов
Минусы и трудности:
- Высокая стоимость первоначального монтажа
- Необходимость регулярной замены дорогих HEPA-фильтров
- Сложность обслуживания в условиях работающей клиники
- Высокое энергопотребление мощных установок
- Зависимость от квалификации обслуживающего персонала
Сравнение с бытовыми решениями
Часто владельцы небольших частных клиник пытаются сэкономить, ставя обычные бытовые кондиционеры. Я всегда объясняю, почему это опасно. Бытовой прибор просто гоняет воздух по кругу, не очищая его от вирусов и не подавая кислород.
| Критерий | Медицинская система | Бытовой кондиционер | |
|---|---|---|---|
| Фильтрация | Многоступенчатая (HEPA, уголь) | Простая сетка от пыли | Медицинская в 100 раз эффективнее |
| Давление | Создание избыточного/отрицательного | Отсутствует | Только мед. системы защищают от инфекций |
| Обслуживание | По графику, с замером чистоты | Раз в год (чистка фильтра) | Мед. системы требуют строгого контроля |
| Стоимость | Высокая | Низкая | Разница в надежности и нормах СанПиН |
| Воздухообмен | Постоянный приток свежего воздуха | Рециркуляция внутреннего воздуха | В больнице без притока будет душно |
Стоимость и выбор поставщика
Цена зависит от класса чистоты и общей площади. Чем выше требования к стерильности, тем дороже оборудование и сложнее монтаж. Я советую выбирать поставщиков, которые предоставляют не только технику, но и полный пакет документов для проверки Роспотребнадзором. Обязательно проверяйте наличие сертификатов на фильтрующие элементы.
Один раз я сэкономил заказчику 50 тысяч, купив фильтры у неофициального дилера. В итоге они оказались подделкой, не держали давление, и всю систему пришлось перенастраивать заново. Теперь я работаю только с проверенными партнерами.
Практический опыт и отзывы
Главные врачи отмечают, что после установки правильной вентиляции количество послеоперационных осложнений снижается. Инженеры же хвалят системы за автоматизацию — когда датчики сами меняют мощность в зависимости от количества людей в помещении. Я сам заметил, что правильно настроенный климат-контроль в реабилитационных центрах сокращает время восстановления пациентов на 10-15% за счет лучшего насыщения крови кислородом.
Часто задаваемые вопросы (FAQ)
Как часто нужно менять фильтры?
Грубые фильтры меняют раз в 3 месяца, HEPA-фильтры — раз в год или по показаниям датчика перепада давления.
Будет ли система шуметь в палатах?
Если использовать шумоглушители и правильные диффузоры, уровень шума будет не выше 30-35 дБ, что сравнимо с шепотом.
Соответствуют ли такие системы СанПиН?
Да, если проект разработан сертифицированным инженером и оборудование имеет соответствующие медицинские сертификаты.
Можно ли установить систему в старом здании?
Можно, но потребуется тщательный расчет нагрузок на перекрытия и, возможно, вынос внешних блоков на отдельную раму.
Помогает ли вентиляция от запахов лекарств?
Да, при использовании угольных фильтров и правильной организации вытяжки запахи удаляются мгновенно.
Влияет ли система на энергопотребление?
Да, но установка рекуператоров позволяет вернуть до 70% тепла, что существенно снижает счета за отопление.
Что делать, если в клинике пропало электричество?
Для критических зон (операционные, реанимация) обязательно устанавливается ИБП или резервный генератор.
