Установка теплового насоса воздух-вода требует точного расчета теплопотерь и правильной гидравлической обвязки. Обычно монтаж занимает от 3 до 7 дней в зависимости от сложности системы. Стоимость оборудования начинается от 150 тысяч рублей, а сложность работ оценивается как высокая из-за необходимости работы с фреоном и электрикой. Такая интеграция в систему отопления позволяет снизить затраты на обогрев в несколько раз. Правильный подход гарантирует комфорт в доме даже в сильные морозы.
Подготовительный этап и технические требования
Нужно проверить, выдержит ли электросеть нагрузку компрессора, так как пиковые токи могут быть значительными. Понадобятся базовые знания в гидравлике и умение работать с электропроводкой. Я потратил на изучение схем около недели, прежде чем приступил к делу. Оптимально проводить монтаж в межсезонье или летом. Это позволит избежать ситуации, когда дом останется без тепла в разгар зимы из-за технических сбоев при пусконаладке.
Комплектующие для монтажа
Для полноценной работы системы потребуется набор оборудования и расходных материалов. Я всегда беру запас фитингов с запасом 10%, чтобы не ехать в магазин из-за одной забытой гайки.
- Тепловой насос (внешний блок и гидромодуль)
- Медные трубы для фреоновой трассы
- Полипропиленовые или сшитые полиэтиленовые трубы для отопления
- Теплоизоляция для труб (вспененный полиэтилен)
- Буферная емкость (аккумулирующий бак)
- Расширительный бак
- Циркуляционный насос
- Грязевик (фильтр грубой очистки)
- Автоматика и комнатные термостаты
- Набор латунных фитингов и кранов
Ниже приведена таблица с примерным расходом материалов для дома площадью 100 м².
| Материал | Количество | Расход на м² | Цена за ед. | |
|---|---|---|---|---|
| Тепловой насос | 1 комплект | 1 шт/дом | 200 000 руб. | 200 000 руб. |
| Буферная емкость | 1 шт (200л) | 1 шт/дом | 30 000 руб. | 30 000 руб. |
| Труба ППР 25мм | 50 м | 0.5 м/м² | 120 руб/м | 6 000 руб. |
| Теплоизоляция | 50 м | 0.5 м/м² | 80 руб/м | 4 000 руб. |
| Расширительный бак | 1 шт (18л) | 1 шт/дом | 5 000 руб. | 5 000 руб. |

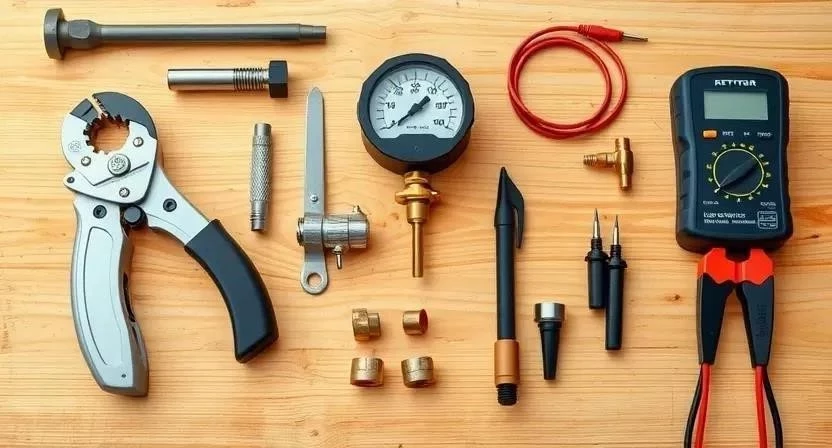

Инструментарий мастера
Качественный инструмент сокращает время работы и исключает протечки. Часть дорогого оборудования, например вальцовку, можно взять в аренду на несколько дней.
- Перфоратор — для штробления стен и крепления блоков
- Резаки по трубам (труборез) — для ровного среза
- Манометр — контроль давления в системе
- Мультиметр — проверка электроцепей и напряжения
- Вальцовка — для создания развальцовок на медных трубах
- Паяльник для ППР-труб — сварка пластиковых соединений
- Строительный уровень — выравнивание блоков и баков
| Инструмент | Назначение | Обязательно/Желательно | Ориентировочная цена |
|---|---|---|---|
| Перфоратор | Монтаж блоков | Обязательно | 7 000 руб. |
| Вальцовка | Соединение меди | Обязательно | 4 000 руб. |
| Мультиметр | Электрика | Обязательно | 2 000 руб. |
| Манометр | Опрессовка | Обязательно | 3 000 руб. |
| Труборез | Резка труб | Обязательно | 1 500 руб. |
Организация рабочего пространства

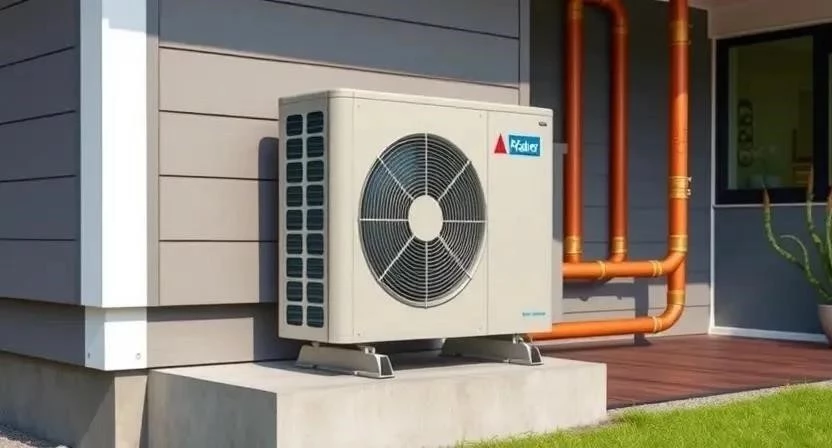

Внешний блок ставим на виброопоры на открытом воздухе, где есть свободный приток воздуха. Важно избегать застойных зон. Внутри выделяем место под гидромодуль, чтобы остался доступ для обслуживания. Я застелил пол пленкой, чтобы не испачкать отделку при пайке труб. Обеспечиваю прямой и короткий путь к электрощиту для прокладки силового кабеля.
Проверка и подготовка контура
Сначала проверяю систему на герметичность с помощью опрессовки. Если трубы старые, обязательно промываю их от шлама. Грязь в системе может забить теплообменник за один сезон, что приведет к дорогому ремонту. Считаю теплопотери дома по каждой комнате. Это критично, так как неправильный расчет приведет к недогреву в сильные морозы. Готовлю места врезки в существующий коллектор, используя режущий инструмент.
Пошаговый процесс установки
Монтаж выполняю строго по технологии. Помню, что спешка в гидравлике всегда приводит к протечкам.
- Выбор и установка внешнего блока (4 часа). Размещаю блок на фундаментной плите или кронштейнах. Соблюдаю зазор от стены минимум 30 см.
- Монтаж внутреннего гидромодуля (3 часа). Креплю блок к стене в котельной. Выравниваю по уровню.
- Соединение блоков фреонотрассой (6 часов). Прокладываю медные трубы, делаю вальцовку. Вакуумирую систему перед запуском фреона.
- Подключение к системе отопления (8 часов). Соединяю выход гидромодуля с радиаторами или контурами теплого пола.

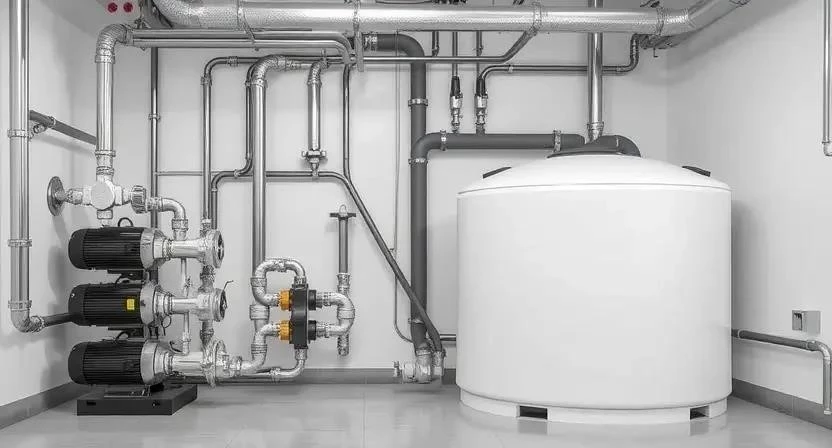

- Установка буферной емкости (4 часа). Монтирую бак. Он нужен, чтобы насос не включался слишком часто (защита от тактования).
- Монтаж циркуляционного насоса (2 часа). Устанавливаю насос в разрыв магистрали для принудительного движения теплоносителя.
- Подключение расширительного бака (2 часа). Ставлю бак в нижнюю точку системы для компенсации расширения воды.
- Электрический монтаж и автоматика (5 часов). Подключаю питание, ставлю термостаты в комнатах.
- Заполнение системы теплоносителем (3 часа). Заливаю воду или антифриз через заливной патрубок.
- Удаление воздуха (2 часа). Прогоняю систему, стравливаю воздух через краны Маевского.
- Пусконаладка и проверка режимов (4 часа). Запускаю компрессор. Настраиваю целевую температуру.
- Тестирование эффективности (24 часа). Наблюдаю за температурой в комнатах и потреблением тока.
Пример из опыта: Однажды я забыл проверить направление стрелки на обратном клапане буферной емкости. В итоге система не циркулировала, и насос ушел в ошибку по перегреву. Всегда перепроверяйте направление потока!
Технические тонкости и режимы
Насос чувствителен к влажности воздуха вокруг внешнего блока. При сильном обледенении включается режим разморозки. Время выхода на рабочий режим может занять от 30 минут до нескольких часов. Я рекомендую использовать пропиленгликоль в качестве теплоносителя. Это защитит систему от разморозки, если вдруг отключится электричество в мороз.
Типичные промахи новичков
Ошибки при монтаже могут снизить COP (коэффициент эффективности) или вовсе вывести оборудование из строя.
- Неправильный подбор мощности. Слишком слабый насос не прогреет дом, слишком мощный будет постоянно отключаться.
- Отсутствие буферной емкости. Приводит к частому включению/выключению компрессора, что сокращает его срок службы.
- Ошибки в изоляции труб. Голые трубы в неотапливаемых зонах крадут до 20% тепла.
- Неправильное расположение внешнего блока. Установка в тени или в закрытом углу ухудшает теплообмен.
- Использование обычного антифриза. Автомобильный антифриз может разъесть уплотнители насоса.
Пример из опыта: Мой сосед поставил внешний блок прямо под густым деревом. Осенью листья забили радиатор, и эффективность упала в два раза. Держите пространство вокруг блока чистым!
Смета на оборудование и работы
Стоимость зависит от бренда и сложности обвязки. Самостоятельный монтаж экономит деньги, но требует уверенности в своих силах.
| Статья расходов | Оборудование | Работа мастера | |
|---|---|---|---|
| Тепловой насос + модуль | 200 000 руб. | 40 000 руб. | 240 000 руб. |
| Буферная емкость | 30 000 руб. | 5 000 руб. | 35 000 руб. |
| Трубы и фитинги | 15 000 руб. | 10 000 руб. | 25 000 руб. |
| Электрика и автоматика | 10 000 руб. | 7 000 руб. | 17 000 руб. |
| Пусконаладка | — | 10 000 руб. | 10 000 руб. |
| Вариант монтажа | Затраты | Срок | Риски |
|---|---|---|---|
| Своими руками | 255 000 руб. | 10-14 дней | Ошибка в вальцовке, нет гарантии |
| С профи | 327 000 руб. | 3-5 дней | Переплата за работу |
Обслуживание системы
Чтобы техника служила долго, за ней нужно ухаживать. Раз в полгода я чищу внешний блок от пыли и пуха с помощью сжатого воздуха или мягкой щетки. Слежу за давлением в расширительном баке, подкачивая его при необходимости. Меняю фильтры грубой очистки раз в год. Это предотвращает износ циркуляционного насоса.
Сравнение с другими решениями
Геотермальные насосы работают стабильнее, так как берут тепло из земли, но стоят в три раза дороже из-за бурения скважин. Газовый котел дешевле в установке, но дороже в эксплуатации из-за цен на топливо. Гибридные системы с электрокотлом — лучший вариант для северных регионов, где температура падает ниже -25°C. Я считаю, что воздух-вода — самый сбалансированный вариант по цене и эффективности.
Частые вопросы (FAQ)
Работает ли насос при -25°C?
Да, современные модели работают и при таких температурах, но их эффективность (COP) падает. В такие морозы желательно иметь резервный источник тепла.
Сколько электроэнергии экономит система?
В среднем, затраты на электричество сокращаются в 3-4 раза по сравнению с обычными электрокотлами.
Можно ли использовать с обычными радиаторами?
Можно, но эффективность выше с теплым полом, так как насос выдает низкотемпературный теплоноситель.
Нужен ли дымоход?
Нет, тепловой насос не сжигает топливо, поэтому дымоход не требуется.
Сложно ли самому сделать вальцовку?
Если использовать качественный инструмент и посмотреть пару уроков, вполне реально. Главное — не перетянуть гайку.
Какое масло используется в компрессоре?
Специальное синтетическое масло, которое идет в комплекте с фреоном. Доливать его самостоятельно нельзя.
Что будет при отключении света?
Если залит антифриз, система не пострадает. Если вода — есть риск разморозки труб.
Меры безопасности: При работе с электричеством всегда отключайте вводной автомат. Используйте диэлектрические перчатки. При работе с фреоном используйте защитные очки, так как при резком выбросе жидкость может вызвать обморожение кожи. Обеспечьте проветривание помещения при пайке труб.
