Организация принудительной вытяжки в санузле решает проблему застойного воздуха и избыточной влажности. Обычно монтаж занимает от 3 до 5 часов. Сложность работ оценивается как средняя из-за необходимости работы с электропроводкой. Установка вытяжного вентилятора с таймером в туалете позволяет автоматизировать процесс проветривания, чтобы устройство работало еще некоторое время после того, как вы выключили свет.
Что учесть перед началом работ
Я заметил, что многие новички недооценивают этап планирования электропроводки. Для работы потребуются базовые навыки монтажа кабеля и умение пользоваться перфоратором. Лучше всего проводить такие работы на этапе черновой отделки или до укладки плитки, чтобы не штробить готовые стены. Если ремонт уже завершен, придется использовать кабель-каналы или аккуратно прокладывать провод в швах.

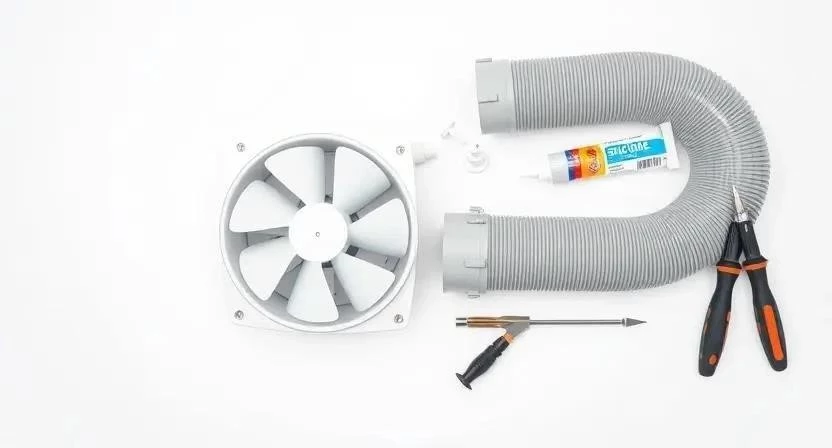

Подбор необходимых материалов
Для качественного монтажа я всегда использую проверенные комплектующие. Важно выбрать кабель с соответствующим сечением, чтобы избежать перегрева. Для подключения вентилятора с таймером потребуется трехжильный провод, так как одно из соединений будет отвечать за сигнал включения.

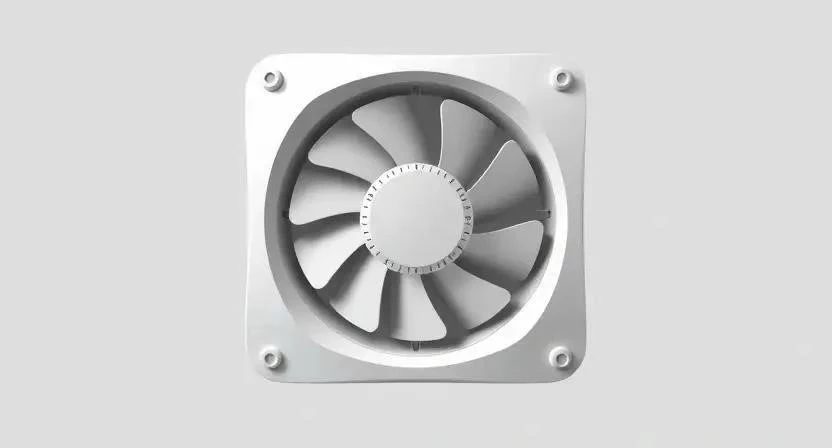

- Вытяжной вентилятор с таймером (диаметр 100 или 125 мм)
- Кабель ВВГнг 3х1.5 (длина зависит от расстояния до коробки)
- Гофрированная труба (воздуховод) подходящего диаметра
- Дюбель-гвозди для крепления корпуса
- Клеммные колодки (WAGO или винтовые)
- Силиконовый герметик (бесцветный или белый)
- Изолента или термоусадочные трубки
- Вентиляционная решетка (если предусмотрена конструкцией)
| Материал | Количество | Расход на точку | Средняя цена | |
|---|---|---|---|---|
| Вентилятор с таймером | 1 шт. | 1 шт. | 1500 — 3500 руб. | 2500 руб. |
| Кабель ВВГнг 3х1.5 | 5-10 м | по факту | 60 — 90 руб./м | 600 руб. |
| Гофра пластиковая | 1 м | 1 м | 100 — 200 руб. | 150 руб. |
| Дюбель-гвозди | 1 упак. | 4-6 шт. | 100 руб. | 100 руб. |
| Силиконовый герметик | 1 туба | 30-50 г | 300 — 500 руб. | 400 руб. |
Комплект инструментов
Правильный инструмент сокращает время работы в два раза. Я рекомендую использовать стриппер для зачистки проводов, чтобы не повредить жилу изоляционной отверткой.
- Перфоратор или ударная дрель для бетона
- Набор отверток (крестовая и плоская)
- Стриппер для зачистки изоляции
- Коронка по бетону или плитке (под диаметр вентилятора)
- Строительный уровень
- Карандаш для разметки
- Стремянка
| Инструмент | Назначение | Обязательно/Желательно | Особенности |
|---|---|---|---|
| Перфоратор | Сверление отверстий в стене | Обязательно | С режимом ударного сверления |
| Уровень | Выравнивание корпуса прибора | Обязательно | Пузырьковый или лазерный |
| Стриппер | Снятие изоляции с кабеля | Желательно | Ускоряет работу с проводами |
| Коронка | Расширение вентканала | Желательно | Подбирается под диаметр патрубка |
| Индикаторная отвертка | Проверка отсутствия напряжения | Обязательно | Для безопасности электромонтажа |
Подготовка помещения и поверхности
Прежде чем приступать к монтажу, я укрываю сантехнику и мебель защитной пленкой. Строительная пыль от бетона очень едкая и забивается во все щели. Обеспечьте свободный доступ к вентиляционному отверстию, убрав лишние предметы. Главное правило безопасности: полностью отключите электропитание в распределительном щитке. Проверьте отсутствие тока индикаторной отверткой на всех проводах в зоне работ.
Старую вентиляционную решетку нужно аккуратно демонтировать. Внутри вентканала часто скапливается пыль, паутина и строительный мусор — всё это необходимо вычистить пылесосом или щеткой. Если отверстие в стене меньше диаметра патрубка вентилятора, я использую коронку для расширения. В обратном случае зазоры придется заполнять герметиком или использовать переходник. Обязательно проверьте тягу: приложите лист бумаги к отверстию, он должен прилипнуть к поверхности.
Пошаговый процесс установки
Монтаж требует точности, особенно на этапе подключения электрики. Один мой знакомый перепутал фазу с сигнальным проводом, и вентилятор работал постоянно, не выключаясь.
- Проверка напряжения (5 мин). Убедитесь, что ток в сети отключен.
- Разметка (10 мин). Приложите корпус вентилятора к стене, отметьте точки крепления карандашом.
- Сверление (15 мин). Просверлите отверстия под дюбели. Мой совет: если сверлите по плитке, используйте сверло по стеклу/керамике на низких оборотах без удара, чтобы не расколоть поверхность.
- Прокладка кабеля (40-60 мин). Протяните трехжильный провод ВВГнг от выключателя или распределительной коробки к месту установки.

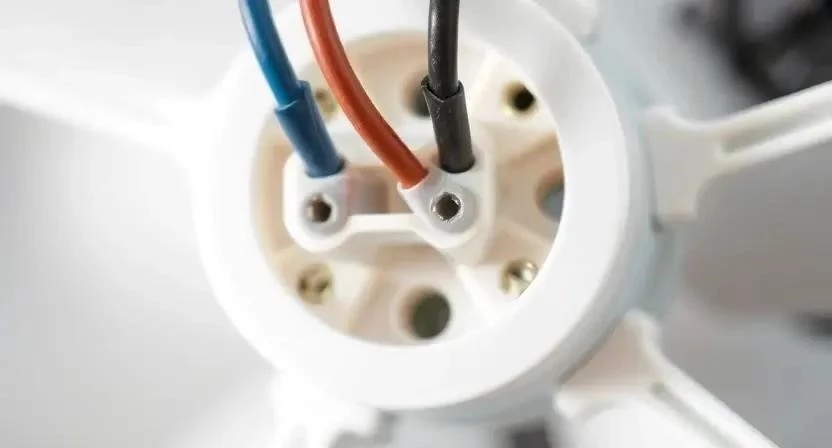

- Подключение (20 мин). Соедините провода с клеммником: L — постоянная фаза, N — ноль, T — сигнальный провод (фаза от лампы освещения).
- Установка корпуса (10 мин). Вставьте патрубок вентилятора в вентиляционный канал.
- Фиксация (10 мин). Закрепите устройство саморезами через дюбели.
- Герметизация (15 мин). Пройдите силиконовым герметиком по периметру стыка патрубка и стены, чтобы исключить подсос воздуха из соседних помещений.
- Настройка таймера (5 мин). С помощью маленькой отвертки поверните потенциометр на корпусе, установив нужное время задержки.

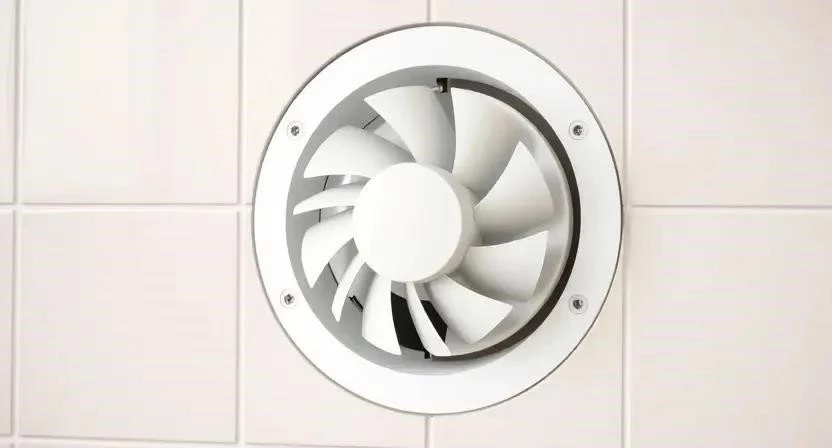

- Монтаж панели (5 мин). Защелкните декоративную лицевую панель.
- Тестирование (10 мин). Подайте питание, включите свет и проверьте работу вентилятора, а затем убедитесь, что он выключается через заданное время.
Технические нюансы и тонкости
Для работы таймера критически важна постоянная фаза (клемма L). Если подключить вентилятор только к выключателю света, таймер просто не будет работать, так как при выключении света питание пропадет полностью. Сечение кабеля 1.5 мм² более чем достаточно для такой мощности, но важно использовать негорючий материал (нг).
Обратный клапан в таких моделях предотвращает попадание запахов из общедомовой вентиляции в ваш туалет. Я рекомендую проверить его плотность прижима сразу после установки. Если клапан прилегает неплотно, можно аккуратно подправить его лепестки или добавить тонкий слой уплотнителя.
Ошибки при монтаже
Я часто сталкиваюсь с тем, что люди пытаются сэкономить на проводах и подключают вентилятор двумя жилами. В этом случае вы теряете функцию таймера.
- Подключение только двух проводов вместо трех (отсутствие управления таймером).
- Отсутствие постоянного питания на клемме L (прибор работает только при включенном свете).
- Неправильная настройка времени задержки (слишком короткий или чрезмерно длинный интервал).
- Перекос корпуса при монтаже, из-за чего лицевая панель стоит криво или имеет щели.
- Игнорирование проверки тяги перед установкой, что делает прибор бесполезным.
Расчет затрат на установку
Стоимость реализации зависит от выбранной модели вентилятора. Бюджетные варианты шумные, премиум-сегмент предлагает почти бесшумную работу и датчики влажности.
| Модель вентилятора | Тип | Уровень шума | Цена |
|---|---|---|---|
| Эконом-вариант | Осевой с таймером | 35-45 дБ | 1200 — 1800 руб. |
| Средний сегмент | Бесшумный с таймером | 25-30 дБ | 2200 — 3500 руб. |
| Премиум | С таймером и гигростатом | 18-22 дБ | 4500 — 7000 руб. |
| Промышленный | Центробежный | 30-40 дБ | 5000+ руб. |
| Базовая модель | Без электроники | 30-40 дБ | 800 — 1200 руб. |
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы | 3200 | 3200 | 0 |
| Работа по монтажу | 0 | 2500 — 4000 | 2500 — 4000 |
| Электромонтаж | 0 | 1500 — 2500 | 1500 — 2500 |
| Расходники | 300 | 500 | 200 |
| 3500 | 7700 — 10200 | 4200 — 6700 |
Обслуживание устройства
Чтобы вентилятор не терял мощность, я рекомендую раз в полгода снимать декоративную панель. Лопасти быстро забиваются пылью, что увеличивает шум и снижает поток воздуха. Очистку лучше проводить мягкой кистью или пылесосом. Также раз в год стоит проверить затяжку винтов в клеммнике — от вибрации они могут ослабнуть, что приведет к искрению. При правильном уходе срок службы такого устройства составляет 5-8 лет.
Альтернативные решения для вентиляции
Если вы хотите полностью автоматизировать процесс, обратите внимание на вентиляторы с датчиками влажности (гигростатами). Они включаются сами, когда уровень пара в воздухе превышает норму. Существуют и интеллектуальные системы, интегрированные в «умный дом», которые управляются через смартфон. Для тех, кому не нужны дополнительные функции, подойдут стандартные осевые модели, которые работают строго синхронно с выключателем света.
Ответы на частые вопросы
Можно ли подключить вентилятор с таймером к одной клавише со светом?
Технически можно, но тогда таймер работать не будет. Прибор будет просто включаться и выключаться вместе с лампой. Для работы таймера обязательно нужно подвести третий провод (постоянную фазу).
Почему вентилятор гудит или вибрирует?
Чаще всего это происходит из-за перекоса корпуса или неплотного прилегания к стене. Я однажды столкнулся с тем, что гул шел из-за того, что патрубок касался металлического короба вентиляции. Решается это установкой резиновых прокладок или более тщательной герметизацией.
Как увеличить время работы после выхода из туалета?
На корпусе устройства под панелью находится потенциометр (маленький винт). Поворачивая его по часовой стрелке, вы увеличиваете время задержки выключения.
Что делать, если в квартире нет заземления?
Большинство бытовых вытяжных вентиляторов имеют двойную изоляцию и не требуют обязательного заземления. В таком случае провод заземления (желто-зеленый) просто изолируется и остается незадействованным.
Меры безопасности:
Всегда используйте защитные очки при сверлении бетона. Работайте в перчатках, чтобы избежать порезов об острые края гофры или металла. При работе с электропроводкой убедитесь, что ваши руки сухие, а инструмент имеет изолированные ручки. Не оставляйте оголенные провода без изоляции или клемм.
