Организация воздухообмена в спортзале требует точного расчета нагрузки на каждого посетителя. Высокая интенсивность тренировок быстро повышает уровень CO2, что ведет к быстрой утомляемости клиентов. Стоимость качественной системы может начинаться от 200 тысяч рублей, а монтаж занимает от двух недель до месяца. Правильная вентиляция в фитнес-центрах и спортзалах гарантирует комфортный климат и отсутствие неприятных запахов.
Особенности проектирования спортивных зон
Сначала я анализирую специфику каждой зоны помещения. Тренажерный зал требует максимального притока свежего воздуха из-за активного дыхания людей. В бассейне основной задачей становится контроль влажности, чтобы стены не покрылись плесенью. Раздевалки и душевые нуждаются в мощной вытяжке для удаления запахов и пара. Опираюсь при этом на нормы СанПиН и СНиП, чтобы объект прошел проверку. Сложность проекта часто зависит от высоты потолков и возможности прокладки магистралей без ущерба для дизайна.
Материалы для монтажа системы
Для сборки системы я подбираю компоненты с учетом влажности и нагрузки. Основной упор делаю на долговечность и гигиеничность материалов.
- Оцинкованные стальные воздуховоды (основа магистралей)
- Пластиковые трубы (для зон с повышенной влажностью)
- Кассетные и канальные фильтрующие элементы
- Приточно-вытяжные установки с рекуператором
- Потолочные диффузоры (для равномерного распределения воздуха)
- Приточные и вытяжные решетки
- Тепло- и шумоизоляционный материал (минеральная вата или вспененный полиэтилен)
- Металлические хомуты, шпильки и дюбели
| Материал | Примерный расход на 100 м2 | Средняя цена за ед. | |
|---|---|---|---|
| Воздуховод оцинкованный (200мм) | 40 метров | 800 руб/м | 32 000 руб |
| Диффузоры потолочные | 6 шт. | 2 500 руб/шт | 15 000 руб |
| Изоляция воздуховодов | 50 м2 | 300 руб/м2 | 15 000 руб |
| Фильтры G4/F7 | 4 шт. | 3 000 руб/шт | 12 000 руб |
| Крепежные элементы (набор) | 1 комплект | 7 000 руб | 7 000 руб |
Инструментарий мастера
Работа требует профессионального оборудования. Я использую только проверенный инструмент, чтобы стыки были герметичными, а оборудование стояло ровно.
- Перфоратор для отверстий в бетоне
- Шуруповерт с набором бит
- Ручной заклепочник для соединения труб
- Строительный уровень (от 2 метров)
- Промышленный пылесос для очистки зон монтажа
- Измеритель уровня CO2 и гигрометр
- Герметик силиконовый и пистолет для него
Организация пространства перед работами
Я всегда начинаю с полной очистки пространства от строительного мусора. Готовую отделку стен и пола защищаю плотной пленкой. Наношу разметку точек забора и подачи воздуха прямо на потолок, используя лазерный уровень. Согласовываю места прохода труб через перекрытия с застройщиком, чтобы не повредить несущие конструкции или скрытую проводку.
Подготовка поверхностей и креплений
Кронштейны монтирую с шагом не более 2 метров, чтобы воздуховоды не провисали. Сверлю отверстия в стенах и потолках строго по разметке. Все примыкания к стенам грунтую — это нужно для лучшей адгезии герметика. Проверяю плоскости под установку тяжелых блоков вентиляционных установок. Если поверхность кривая, использую стальные проставки, иначе система будет вибрировать и шуметь при работе.
Технология установки вентиляции по шагам
Процесс монтажа разделяю на четкие этапы. Я рекомендую строго соблюдать последовательность, чтобы не переделывать работу.
- Проектирование (2-3 дня). Считаю кратность воздухообмена, рисую схему разводки.
- Установка ПВУ (1 день). Монтирую приточно-вытяжную установку на виброопоры.
- Монтаж магистралей (3-5 дней). Собираю основные воздуховоды, фиксирую их кронштейнами.
- Зонирование разводки (2-3 дня). Прокладываю ответвления к тренажерному залу и раздевалкам.

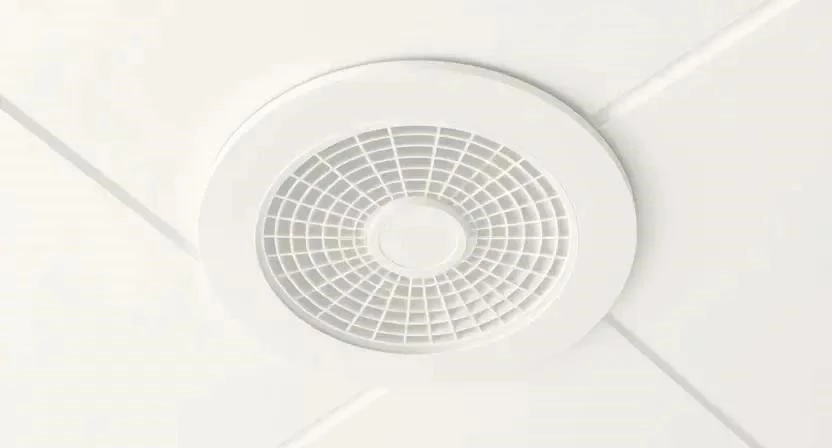

- Установка диффузоров (1-2 дня). Врезаю решетки и диффузоры в потолок.
- Автоматизация (2 дня). Ставлю датчики CO2, температуры и влажности.
- Герметизация (1 день). Прохожу все стыки алюминиевым скотчем и герметиком.
- Электрика (1 день). Подключаю систему к щитку, проверяю заземление.
- Тестирование (1 день). Запускаю систему, замеряю потоки воздуха в каждой точке.
- Пусконаладка (1 день). Регулирую заслонки для достижения нужного баланса притока и вытяжки.
| Этап работ | Время выполнения | Нюанс монтажа |
|---|---|---|
| Монтаж ПВУ | 8 часов | Обязательны виброгасители |
| Сборка воздуховодов | 40 часов | Проверка уклона для конденсата |
| Установка датчиков | 16 часов | Размещение вдали от диффузоров |
| Герметизация | 8 часов | Использование спец. скотча |
| Настройка потоков | 8 часов | Использование анемометра |
Меры безопасности: При работе на высоте обязательно использую страховочный пояс и устойчивые стремянки. При сверлении бетона надеваю защитные очки и респиратор. Все электрические соединения выполняю только при отключенном питании. При работе с герметиками обеспечиваю сквозное проветривание помещения.
Технические тонкости и секреты
Я заметил, что многие забывают про акустический комфорт. Чтобы гул вентиляторов не мешал тренировкам, я ставлю шумоглушители сразу после установки. Борьба с конденсатом идет через качественную теплоизоляцию труб, особенно в местах прохода через холодные стены. Температурный режим поддерживаю на уровне +18…+22°C. Кратность обмена воздуха подбираю индивидуально: для залов йоги она ниже, а для кроссфит-зон — максимальная, чтобы люди не задыхались.
Типичные ошибки при монтаже
Часто новички пытаются сэкономить, что приводит к печальным результатам. Я однажды столкнулся с тем, что диффузоры поставили прямо над беговыми дорожками — клиенты жаловались на ледяные сквозняки в шею.
- Недостаточный объем притока: в зале становится душно через 15 минут после начала группового занятия.
- Неправильное расположение решеток: создание «мертвых зон», где воздух застаивается.
- Отказ от фильтрации: пыль с улицы быстро забивает оборудование и попадает в легкие атлетов.
- Игнорирование рекуперации: огромные потери тепла зимой, что раздувает счета за отопление.
- Слишком высокая скорость воздуха: возникает неприятный свист в воздуховодах.
Расчет стоимости системы
Цена зависит от выбранного оборудования. Я всегда предлагаю два варианта: бюджетный (без рекуперации) и профессиональный (с климат-контролем).
| Статья расходов | Бюджетный вариант | Профессиональный вариант |
|---|---|---|
| Оборудование (ПВУ) | 60 000 руб | 250 000 руб |
| Материалы и расходники | 40 000 руб | 90 000 руб |
| Работа мастеров | 50 000 руб | 120 000 руб |
| Автоматика и датчики | 10 000 руб | 60 000 руб |
| 160 000 руб | 520 000 руб |
| Площадь зала | Средняя стоимость (под ключ) | Экономия при DIY |
|---|---|---|
| 50 м2 | 150 000 — 200 000 руб | до 40 000 руб |
| 100 м2 | 250 000 — 400 000 руб | до 80 000 руб |
| 200 м2 | 500 000 — 800 000 руб | до 150 000 руб |
| 500 м2 | 1 200 000 — 2 000 000 руб | до 300 000 руб |
Обслуживание системы после запуска
Чтобы вентиляция работала годами, я составляю график ухода. Раз в квартал обязательно меняю фильтры грубой и тонкой очистки. Раз в полгода провожу механическую очистку воздуховодов от накопившейся пыли. Проверяю точность работы датчиков CO2 с помощью калибратора. Сезонно настраиваю систему: зимой увеличиваю мощность подогрева приточного воздуха, летом переключаю систему на режим максимального охлаждения.
Сравнение вариантов вентиляции
Выбор системы зависит от бюджета и архитектуры здания. Я всегда сравниваю несколько подходов, чтобы найти оптимальный.
| Тип системы | Эффективность | Стоимость | Срок службы |
|---|---|---|---|
| Естественная | Низкая | Минимальная | Пожизненно |
| Полупринудительная | Средняя | Средняя | 10-15 лет |
| Принудительная | Высокая | Высокая | 15-20 лет |
| Гибридная | Очень высокая | Очень высокая | 20+ лет |
В некоторых случаях, если полноценный монтаж невозможен, используют мобильные кондиционеры или бризеры. Однако для полноценного фитнес-центра это временная мера, так как они не справляются с общим объемом CO2 и влажностью.
Часто задаваемые вопросы
Как избавиться от запаха в раздевалках?
Я рекомендую ставить отдельные вытяжные вентиляторы в каждой душевой и туалете. Вытяжка должна работать непрерывно, создавая небольшое разрежение воздуха, чтобы запахи не проникали в общий зал.
Какой рекуператор выбрать?
Для спортзалов лучше всего подходят роторные рекуператоры. Они эффективнее возвращают тепло и влагу, что особенно важно в зимний период для поддержания комфортной температуры.
Влияет ли вентиляция на стоимость аренды?
Безусловно. Помещения с качественным климат-контролем ценятся выше. Клиенты готовы переплачивать за абонемент в зал, где легко дышится и нет запаха пота.
Какая норма воздуха на одного человека?
В среднем для интенсивных тренировок требуется от 60 до 100 м3 свежего воздуха в час на одного посетителя. Я всегда закладываю запас в 15%, чтобы система справлялась в часы пик.
