Применение термостойкой гофры

Характеристики труб для прокладки кабелей в почве

Для создания кабельных блоков (2. 3. 102.) разрешается использовать трубы:

  • металлические (чугунные, стальные);
  • асбестоцементные;
  • бетонные;
  • керамические;
  • прочие.

Под прочими подразумеваются, в том числе, и пластиковые. Выбор материала зависит от уровня грунтовых вод, наличия агрессивной среды и блуждающих токов. При прокладке маслонаполненных однофазных кабелей трубы должны быть выполнены из немагнитного материала, причем в каждой из них прокладывается один кабель.

Сами трубы могут быть как жесткими, так и гибкими. В качестве гибких используется гофрированная полиэтиленовая или металлорукав. Каталог ДКС (диэлектрическая кабельная система) предоставляет большой выбор ассортимента.

Гофрированные трубы

Благодаря своей лёгкости и гибкости такие виды широко используются для прокладки в земле. Выпускаются в двух вариантах:

  • армированные;
  • неармированные.

Первые виды более прочные благодаря стальной проволоке, вмонтированной при изготовлении. Особенно удобна для монтажа двустенная труба. Внешний слой выполнен в виде гофры из ПНД, который обладает высокой прочностью. Внутренний –изготавливается из ПВД (полиэтилен высокого давления) и образует гладкую поверхность, это способствует более удобному протаскиванию кабеля.

ПНД легко переносит ультрафиолетовое излучение, не подвергается коррозии, всё это делает их применимыми для прокладки наружной (уличной) проводки. Некоторые виды снабжаются зондом – шнуром, протянутым через всю длину трубы. Это значительно убыстряет процесс монтажа.

Металлические трубы

Металл намного прочнее пластика, поэтому такие трубы прокладываются там, где особенно важна механическая прочность. Стальные трубы укладываются при пересечении:

  • трамвайных и железнодорожных путей;
  • автомобильных дорог;
  • въездов в гараж или ограду;
  • газо- и нефтепроводов;
  • теплотрассы.

Также идет металл, если трасса проходит вдоль железнодорожных или трамвайных путей, а также внутри помещений, в том числе и в деревянных домах. Металлические трубы применяются для открытой и скрытой прокладок. В электротехнических помещениях вместо труб допустимо использование уголка и швеллера. Широко используются и для наружной установки (открытой, скрытой, под навесом).

Пластиковые трубы

Такой вид находит всё больше применение при прокладке кабеля или провода. Связано это с характеристиками:

  • в отличие от металлических, пластиковые трубы не подвержены коррозии, благодаря чему срок службы увеличивается до 50 лет;
  • являясь диэлектриком, дополнительно защищает кабель;
  • не требуют заземления;
  • стойки к химическим веществам и растворителям;
  • ПНД может эксплуатироваться при температуре до -45 градусов.

Следует обратить особое внимание на сравнительно новый материал из сшитого пенополиэтилена (полиэтилена). В отличие от полиэтилена, сшитый полимер имеет ряд преимуществ:

  • размягчение материала наступает при температуре +150 градусов, а плавится при +200 градусов;
  • обладает большей жесткостью и прочностью на разрыв;
  • имеет высокую пароизоляцию;
  • способен восстанавливать форму при кратковременной деформации.

Сшитый полиэтилен используется для изоляции высоковольтных кабелей и труб, а наличие фурнитуры позволяет прокладывать трассы любой конфигурации.

Прокладка кабеля в гофре: разновидности гибких изделий

На данный момент защитный полимерный рукав выпускается для разных строительных потребностей, включая канализационную гофру и защиту для кабеля разного напряжения. В зависимости от свойств полимера и размера гофры для кабеля специалисты рекомендуют применять ее для разных типов проводки:

  • для силового кабеля;
  • для слаботочных сетей (телефоны, телевизионный и компьютерный UTP провод).

Защитная гофра, в соответствии с назначением, выпускается не только в полимерном, но и в металлическом исполнении. Гибкие трубные изделия отличаются материалом, цветом и конструктивным исполнением (например, есть двойная гофра). Внутри изделия протягивают кабель, нередко даже не один – все зависит от условий работы и типа проводки:

скрытой внутренней;

Гофрированные трубы различаются по материалу изготовления, размерам и другим техническим характеристикам

  • наружной;
  • подземной.

Существует другой тип классификации изделий – по степени прочности:

  • легкие трубы;
  • тяжелые;
  • сверхтяжелые.

Легкая гофра применяется для скрытого монтажа внутри здания (чувствительна к ультрафиолету). Тяжелые и плотные гофрированные изделия выпускаются для укладки под землей (отличаются повышенной стойкостью к давлению).

По степени прочности различается гофра: легкая, тяжелая и сверхтяжелая

Для удобства определения назначения используется условное цветовое обозначение, что отражено в таблице:

№ п/п Цвет гофры Сфера применения
1. Серый Стандартный электропровод
2. Белый Компьютерные сети, интернет
3. Зеленый Телефонный или другой слаботочный кабель
4. Красный Внешний силовой электрокабель
5. Синий В системе «теплый пол» и гибких водогонах
6. Желтый Нужды газоснабжения
7. Гофра черная и коричневая Изолированные провода бытовой техники и других электроприборов

Это общий промышленно-строительный стандарт, но его не всегда придерживаются, особенно если в остатке после большого объема работ наблюдается небольшой запас изделия в бухтах.

Как осуществляется прокладка кабеля в гофре и демонтаж, нужен ли зонд

До появления защитных гибких труб из ПВХ для электротехнических систем кабель напрямую замуровывали в углубление в стене. Монтаж осложнялся тем, что открытые концы прикручивались к шине или другой опоре, пропускаемой в отрезке металлической трубы. При аварийных ситуациях или неполадках кабель извлекали из-под штукатурки (с риском повреждения).

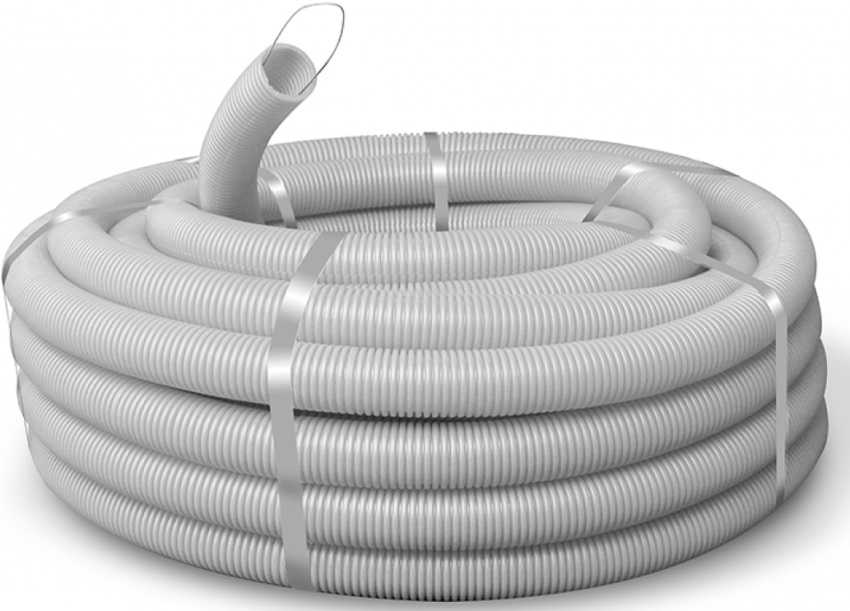

В большинстве случаев производители изготавливают гофротрубу с протяжкой для простоты прокладки электрических сетей

При внимательном изучении линейки современных предложений в данной области применения становится очевидно, что продается обычная полая гофра и изделие с внутренним зондом. Его нередко называют «протяжкой» – и в этом его назначение.

Зонд, если он предусмотрен, всегда виден внутри полимерных трубок. Это толстая металлическая проволока, расположенная внутри по всей длине. Защитную оболочку для проводки режут вместе с зондом по мере надобности.

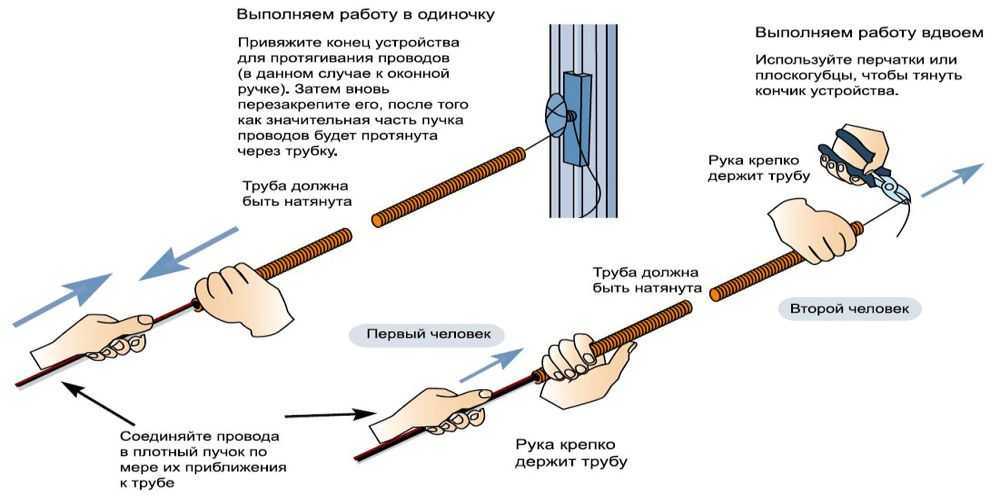

Пользоваться протяжкой очень просто: зацепив провод концом зонда, кабель протягивают через всю длину полимерной трубки. Зонд – гарантия удобства заполнения трубки электрокабелем. Простейшее инженерное решение подтверждает поговорку о том, что все гениальное – просто. Только осуществив протягивание электрокабеля внутри гофры на большую длину, можно оценить простоту и мудрость данного решения.

Гофра очень гибкая, но при этом имеет ребра жесткости — защита кабеля от механических повреждений

На незначительных по размеру отрезках гофрированных трубок (например, когда есть потребность в изоляции соединения проводов) зондом не пользуются.

Удобство применения гофры состоит еще и в том, что защита кабеля производится без специальных инструментов и не требует особых усилий. Понадобятся только внутренний зонд и инструмент для нарезки, после чего кабель укладывается в подготовленные бороздки (штробы).

При демонтаже старого контура электропроводки гофрированный рукав необязательно извлекать из канавки под штукатуркой. После извлечения проводов из изолирующей полости зонд больше не потребуется. Гофра, скрытая в штробе, может в ней оставаться, что исключит необходимость делать ремонт. Достаточно извлечь нужный кусок электрокабеля, потянув за его конец. Пустую гофру рекомендуется залить по краям пеной.

При демонтаже старой электропроводки гофрированную трубу необязательно извлекать из-под штукатурки

Цвет и тип гофры

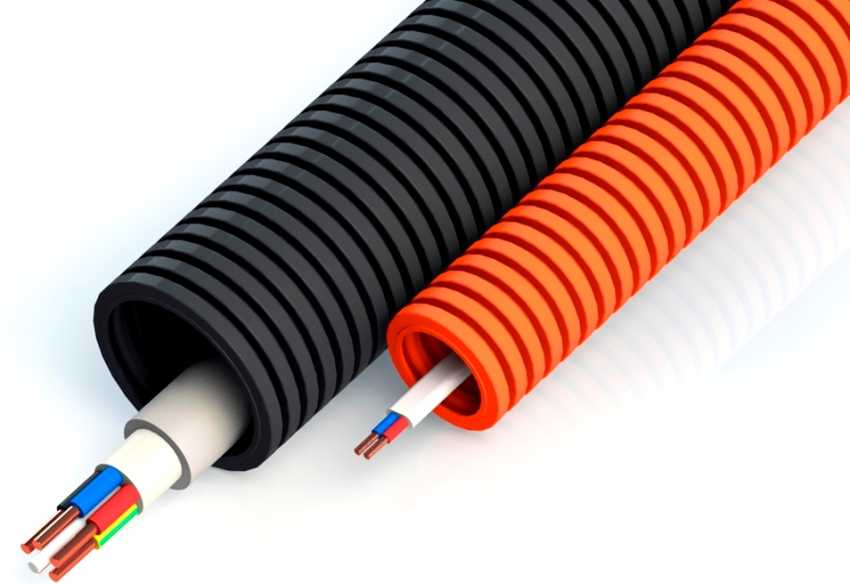

Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.

При этом каждый цвет говорит о материале, из которого было произведено изделие.

  • серый цвет это ПВХ – поливинилхлорид. Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.

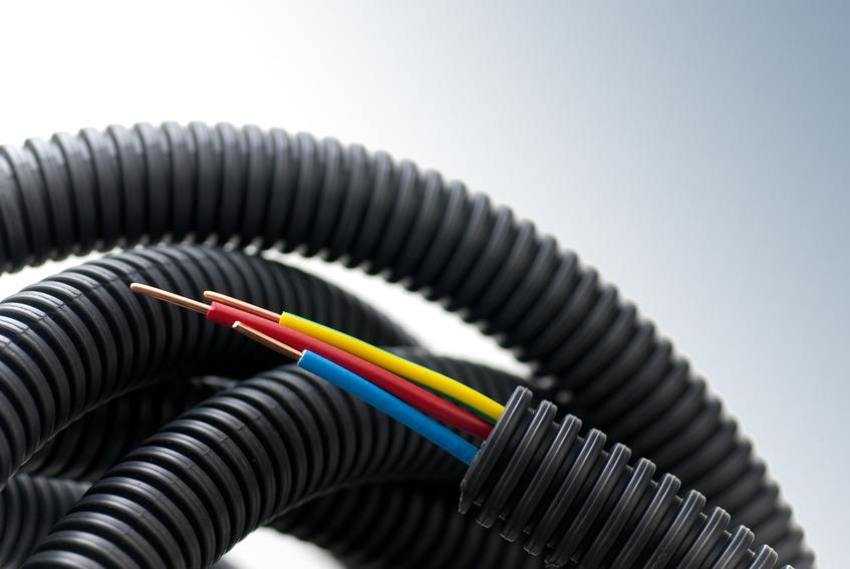

  • черный и оранжевый цвет это ПНД – полиэтилен низкого давления
  • синий цвет ПП – самозатухающий полипропилен

Технические характеристики гофротрубок ПВХ, ПНД, ПП:

ПВХПНДПП
ПП

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры. Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки. Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота – это бомба замедленного действия.

Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение. При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.

Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется. Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.

Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.

Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.

Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.

Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит. Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи. Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.

Пластиковые или металлические? — вот в чем вопрос

Выбор зависит от того, какую проводку и в каких условиях Вы планируете выполнять. И также требует опираться на нормативы, прописанные в ПУЭ. Но это общие слова, потому сразу перейду к конкретике.

Металлические трубы практически не применяются в электромонтаже

И это первое, что Вам нужно знать. Трубы из нержавеющей или оцинкованной стали, алюминия, латуни в продаже встречаются все реже, они становятся гораздо менее востребованы и уходят в прошлое. В основном из-за невозможности конкурировать по стоимости с пластиковыми аналогами при тех же примерно эксплуатационных характеристиках.

Где не обойтись без металлорукавов, так это при монтаже электросетей в пожароопасных зонах: как внутри, так и вне помещений (ПУЭ, глава 7.4 «Электроустановки в пожароопасных зонах»).

В деревянном здании для электромонтажа требуется оцинкованный металлорукав

В работе трудоемко, по финансам затратно, но при организации электропроводки в доме из древесины «игра стоит свеч» – а точнее, дорогого стоит ваше спокойствие.

То есть, металлорукав более чем оправдан при монтаже кабеля в деревянных домах, складах, в производственных помещениях, где повышенный риск возгорания. А вот полиэтилен, как горючий материал, категорически не рекомендуется. Зато рекомендуется в большинстве других ситуаций.

Подробнее о преимуществах пластиковых труб

Чаще всего для их производства применяют ПВХ (поливинилхлорид), полипропилен, ПНД и ПВД (полиэтилен низкого или высокого давления соответственно), полиамид (самый высокий уровень устойчивости и цены). Производятся в двух типах — жесткие и гофрированные. Преимущества пластиковых систем:

  • живучесть (при правильной эксплуатации до 30-50 лет),
  • легкость самой конструкции, а также простота монтажа,
  • механическая прочность,
  • устойчивость к коррозии,
  • широчайший ассортимент размеров и крепежных аксессуаров.

Для простоты понимания, где и какие трубы целесообразны, распределим их по сфере применения.

Стойкость к горению — обязательное качество для электромонтажа внутри помещений

Гладкая труба из ПВХ

В основном для проводки внутри зданий прокладывают гофрированные и гладкие трубы из ПВХ (поливинилхлорида). Главное достоинство такого материала в том, что он не поддерживает горение. В том числе за счет герметизации с применением муфт в процессе монтажа. Горение невозможно там, где нет поступления кислорода.

Однако, ПВХ быстро разрушается и трескается под воздействием солнечных лучей, потому не применяется при внешних монтажных работах. А что применяется? Смотрите ниже.

Наружная электропроводка требует иных решений

Здесь не обойтись без труб из полиэтилена низкого давления (ПНД) или полиамида. Это материалы, устойчивые к морозам, влаге, агрессивным веществам и ультрафиолетовому излучению. Они защищают кабель при прокладывании от повреждений, выполняют функцию защиты от возгорания.

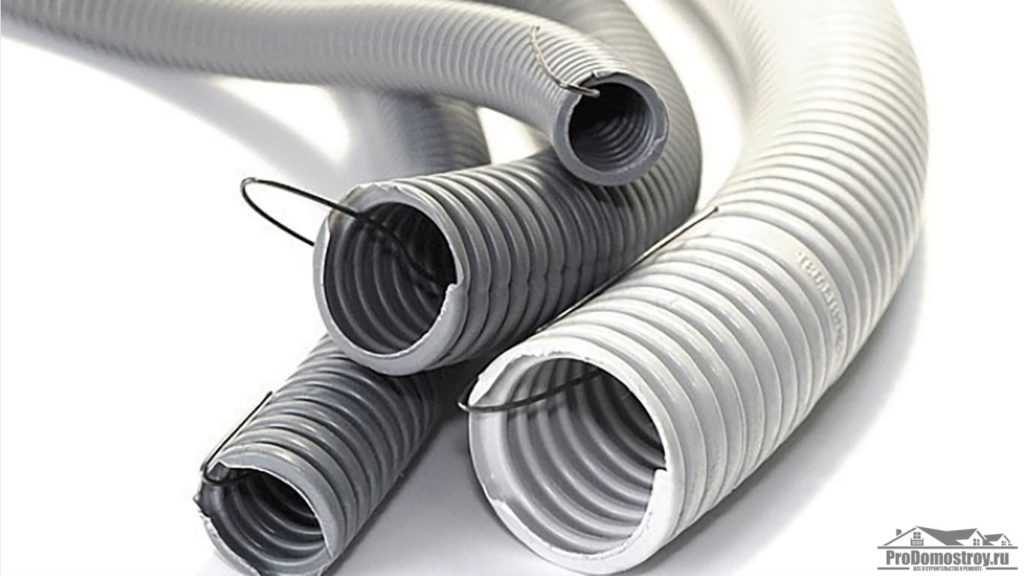

Гофра из ПНД с зондом для протяжки

Визуально подходящие для наружного размещения трубы производят в черном цвете, как минимально восприимчивом к разрушительному воздействию ультрафиолета.

А если закладывать в землю?

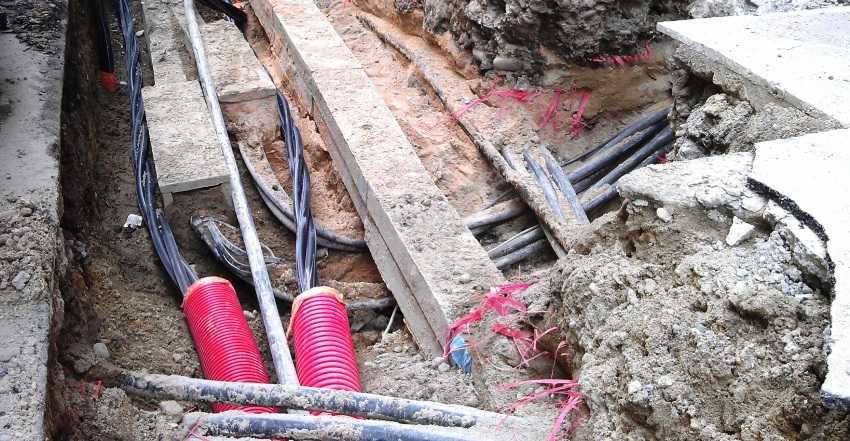

При закладывании в траншею лучше всего полиэтиленовая (опять-таки ПНД), причем двустенная (двухслойная). Зачем двустенная? Наружная гофра помогает достичь высокой прочности и способности выдерживать высокие нагрузки, а внутренняя ровная поверхность обеспечивает быструю и легкую протяжку кабеля по всей длине.

Двустенная защитная красная гофра в бухте

Часто трубы для закладки в землю выполняют в оранжевом или красном цвете, что не лишено смысла. Яркий цвет бросается в глаза и дает понять — здесь проложен кабель в трубах, не копать и не бурить!

В продаже встречается два вида: не армированные и армированные (более прочные, так как в их конструкции применяется стальная проволока). Вторые закладывают на участках с потенциально высокими нагрузками на сжатие. Что касается диаметров, при монтаже на коттеджных и дачных участках зачастую достаточно диаметра 40-50 мм, а для промышленных объектов вплоть до 200 мм.

Для удобства и наглядности соберу рекомендации в виде таблицы

Рекомендованные материалы труб в зависимости от способа электромонтажа

А вообще без трубы можно? Можно (конкретные условия читайте в ПУЭ), особенно если прокладывать в траншеях бронированные кабели с высокими гидроизоляционными характеристиками. НО нерационально: прокладывание простого кабеля в защитной трубе обойдется дешевле, чем спец бронированных марок.

Прокладка кабеля в гофре: разновидности гибких изделий

На данный момент защитный полимерный рукав выпускается для разных строительных потребностей, включая канализационную гофру и защиту для кабеля разного напряжения. В зависимости от свойств полимера и размера гофры для кабеля специалисты рекомендуют применять ее для разных типов проводки:

  • для силового кабеля;
  • для слаботочных сетей (телефоны, телевизионный и компьютерный UTP провод).

Защитная гофра, в соответствии с назначением, выпускается не только в полимерном, но и в металлическом исполнении. Гибкие трубные изделия отличаются материалом, цветом и конструктивным исполнением (например, есть двойная гофра). Внутри изделия протягивают кабель, нередко даже не один – все зависит от условий работы и типа проводки:

  • скрытой внутренней;
  • наружной;
  • подземной.

Существует другой тип классификации изделий – по степени прочности:

  • легкие трубы;
  • тяжелые;
  • сверхтяжелые.

Легкая гофра применяется для скрытого монтажа внутри здания (чувствительна к ультрафиолету). Тяжелые и плотные гофрированные изделия выпускаются для укладки под землей (отличаются повышенной стойкостью к давлению).

Как осуществляется прокладка кабеля в гофре и демонтаж, нужен ли зонд

До появления защитных гибких труб из ПВХ для электротехнических систем кабель напрямую замуровывали в углубление в стене. Монтаж осложнялся тем, что открытые концы прикручивались к шине или другой опоре, пропускаемой в отрезке металлической трубы. При аварийных ситуациях или неполадках кабель извлекали из-под штукатурки (с риском повреждения).

В большинстве случаев производители изготавливают гофротрубу с протяжкой для простоты прокладки электрических сетей

При внимательном изучении линейки современных предложений в данной области применения становится очевидно, что продается обычная полая гофра и изделие с внутренним зондом. Его нередко называют «протяжкой» – и в этом его назначение.

Зонд, если он предусмотрен, всегда виден внутри полимерных трубок. Это толстая металлическая проволока, расположенная внутри по всей длине. Защитную оболочку для проводки режут вместе с зондом по мере надобности.

Пользоваться протяжкой очень просто: зацепив провод концом зонда, кабель протягивают через всю длину полимерной трубки. Зонд – гарантия удобства заполнения трубки электрокабелем. Простейшее инженерное решение подтверждает поговорку о том, что все гениальное – просто. Только осуществив протягивание электрокабеля внутри гофры на большую длину, можно оценить простоту и мудрость данного решения.

На незначительных по размеру отрезках гофрированных трубок (например, когда есть потребность в изоляции соединения проводов) зондом не пользуются.

Удобство применения гофры состоит еще и в том, что защита кабеля производится без специальных инструментов и не требует особых усилий. Понадобятся только внутренний зонд и инструмент для нарезки, после чего кабель укладывается в подготовленные бороздки (штробы).

При демонтаже старого контура электропроводки гофрированный рукав необязательно извлекать из канавки под штукатуркой. После извлечения проводов из изолирующей полости зонд больше не потребуется. Гофра, скрытая в штробе, может в ней оставаться, что исключит необходимость делать ремонт. Достаточно извлечь нужный кусок электрокабеля, потянув за его конец. Пустую гофру рекомендуется залить по краям пеной.

Достоинства и недостатки гофрированных труб ПНД

У каждого полимерного изделия есть свои неоспоримые достоинства и недостатки. Среди преимуществ защитных рукавов специалисты отмечают:

стойкость к большим интервалам температур (от −30°C до +90 °C);

Гофра обеспечивает дополнительную влагоизоляцию электропроводки, что важно для помещений с повышенной влажностью

  • удобство монтажа гофры в любое время года и в сложных климатических условиях;
  • достаточную прочность на разрыв благодаря ребрам жесткости;
  • доступный монтаж и легкую протяжку кабеля в гофре для наружных и внутренних работ;
  • пластичность обеспечивает прокладывание любого контура, в большинстве случаев без фитингов;
  • при аварийной ситуации и частичном разрушении конструкций гофра немного растягивается или сужается, благодаря чему кабель внутри не рвется;
  • стойкость полимеров к коррозии, химическим реактивам и грунтам различной кислотности;
  • продолжительный срок эксплуатации (до 40–50 лет);
  • доступность (если говорить о гофре металлической для кабеля 16 мм, цена за метр составляет 11-15 руб.).

Среди возможных минусов:

  • слабая стойкость к разрушительному воздействию ультрафиолета в наружной проводке;
  • вероятность возгорания в незащищенном пластике.


В аварийной ситуации гофра растягивается или сужается, благодаря чему кабель внутри нее не рвется

Монтаж кабеля в гофре

Чтобы вы легко воспринимали нашу информацию мы постарались представить ее вашему вниманию пошагово:

  • Перед началом прокладки отмерьте необходимое количество гофрированной трубы. Резать ее лучше с помощью канцелярского ножа. Во время резки помните, что внутри трубы находиться проволока и поэтому вам следует быть аккуратным. Разрезать проволоку можно с помощью бокорезов, только делайте все аккуратно.
  • Теперь конец своей проволоки вам необходимо будет соединить с кабелем. Сделать это достаточно просто и вам необходимо просто загнуть струну крючком и с ее помощью пробить край изоляции. Также есть и альтернативный способ для выполнения, которого необходимо обернуть несколько раз струну вокруг кабеля после этого место соединения можно просто заизолировать. Благодаря этому выступы кабеля не будут цепляться за ребра гофрированной трубы.

Свободный конец протяжки нужно надежно зафиксировать. Если вы работаете вместе с напарником, тогда он сможет подержать проволоку. Если работы вы выполняете самостоятельно, тогда свободный конец можно просто закрепить на батарее. Цель крепления заключается в том, чтобы в дальнейшем создать натяжение, которое позволит протянуть кабель.

К последнему этапу относится то, что вам необходимо протянуть провод через всю гофрированную трубу. Делать это необходимо аккуратно, так как если натяжение будет слишком большим, тогда она может оборваться и это создаст немало хлопот.

Это вся технология правильного монтажа. Как видите, протянуть провод или кабель через гофрированную трубу достаточно просто. После проведения этого этапа вам достаточно будет закрепить гофрированную трубу в специальных клипсах. Также можно встретить ситуации, когда протянуть кабель через гофрированную трубу будет проблематично. Обычно это возникает в том случае, если нет натяжки.

Для чего нужна гофра для проводов

На сегодняшний день чаще всего гофру для электропроводки используют из ПВХ материала или металла.

Это решит сразу несколько моментов:

  1. Провода не будут деформироваться.
  2. Будет обеспечена защита от всех внешних осадков.

Такая деталь важна для защиты от электрического тока, к примеру, во время строительных работ.


Использование защитной конструкции в строительстве

Обратите внимание! При строительстве дома, проводка укладывается с особой аккуратностью, так как любая постройка дает усадку. Труба гофрированная для электропроводки выступает дополнительным фактором защиты

В каких случаях гофру можно не использовать?

В тех случаях, когда конструкция не строго обязательная часть электрической проводки. Бывают случаи, когда кабель устанавливают в штробы, после чего производится оштукатуривание.


Тип кабеля для внешней изоляции

Конструкция также не встречается, если электрический провод протягивается, когда выполняются работы по внешней изоляции.

Примечание! Провод рассчитан на холод и влажность, обладает повышенным уровнем прочности.

Способы по защите

В обязательном порядке рекомендуется использовать гофру для проводки внутри деревянного строения.


Как используется материал внутри дощатых полов

Итак:

  1. В некоторых случаях конструкция заменяется кабелем ПВХ. Но по безопасности уступает гофре. В тоже время кабель устойчив к сложным механическим повреждениям.
  2. Для чердачных конструкций лучше всего использовать гофрированный материал или прочную трубу.
  3. Для новой проводки применяется кабель, если не планируется ремонт помещения.
  4. В жилом помещении, такой провод не будет смотреться красиво из-за неэстетичного внешнего вида.

Примечание! Также без гофры можно обойтись в тех случаях, где обеспечена надежная фиксация и качество изоляции.

Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

  • Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов.
    Прокладывают электрогофру параллельно, стараясь сделать как можно меньше поворотов
  • Повороты не должны быть расположены рядом. Расстояние между ними не менее 4-5 метров. Если есть необходимость сделать повороты рядом, возле них лучше поставить распределительную коробку или ревизионный лючок.
  • Угол поворота — не менее 90°, радиус — чем больше, тем лучше.
  • Если трассы для электропроводки и малоточных кабелей и проводов идут рядом, минимальное расстояние для прокладки двух рукавов гофры — 200 мм. Пересекаться они могут только под прямым углом.

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

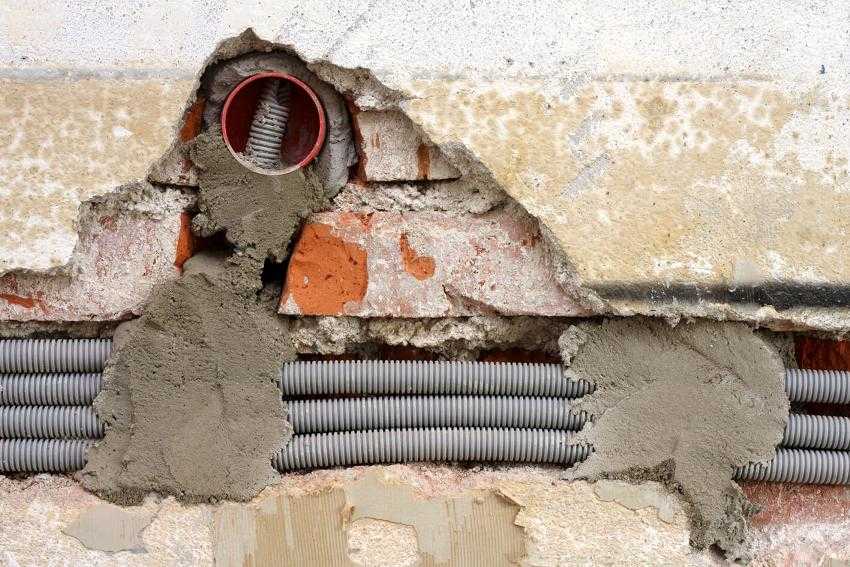

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

  • Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
  • Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

Что нужно учитывать при выборе гофротрубы

При выборе гофры для проводов нужно учитывать некоторые рекомендации

Обратите внимание на цветовую гамму материала. Цвет лучше выбрать равномерный и без вкраплений

Так как неоднородность свидетельствует о том, что изделие сделано из вторичного пластика.

Чтобы облегчить процесс монтажа, не стоит слишком  экономить и выбирать трубку без протяжки

Это важно для труб маленького диаметра

Монтаж нескольких проводок

При приобретении приспособлений не забывайте о специальном крепеже для установки труб. При этом можно воспользоваться хомутами, клипсами и дюбелями.

В гофре для электропроводки задействуются разнообразные типы кабелей, поэтому важно подобрать правильные размеры, которые зависят от сечения проводов. Для компьютерных линий подойдет труба сечением 16 мм, а для подводов к розеткам применяется труба в 20 мм

Для силовых конструкций подойдут трубы, диаметр которых 25-55 мм.

Вариант схемы электрической проводки

В таблице можно посмотреть, как выбрать гофру с учетом цветовой гаммы.

Белый Для проводов компьютера.
Серый Для любой линий электропроводки.
Черный или коричневый Для разных бытовых агрегатов.
Зеленый Для телефонных линий
Красный Для проводов снаружи здания.
Синий Для конструкций теплого пола и для магистралей водоснабжения.
Желтый Газоснабжение.

По пожаробезопасности данный материал делится на три категории:

  • для монтажа на негорючих поверхностях из бетона или кирпича используются любые трубы;
  • в каркасных постройках применяются ПВД и ПВХ гофра;
  • для укладки в возгораемых конструкциях применяются трубы с устойчивостью к огню. На таких поверхностях запрещено использовать пластик.

Цена металлической гофры для кабеля

Средняя цена за гофру для метрового кабеля варьируется от 10 до 800 рублей. Стоимость металлической трубы будет выше.

В таблице можно посмотреть цену за конкретные модели гофры.

На схеме показан монтаж гофротрубы при помощи специального крепежа

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
