Уголок равнополочный гост 8509-93

Как рассчитать вес 1 метра уголка 100х100х7 мм: инструкция

Уголки выполняются в соответствии с требованиями ГОСТов. В процессе их производства учитываются возможные отклонения, которые также прописаны в соответствующей нормативной документации. Для расчета уголка, имеющего габариты 100х100х7 мм, проще всего обратиться к специальной таблице. В ГОСТе, регламентирующем равнополочные изделия, масса 1 м данного изделия составляет 10,79 кг.


Проще всего для расчета веса уголка 100х100х7 мм обратиться к таблице.

Важно запомнить, что для правильного расчета массы необходимо точно определить толщину стенок изделия, иначе итоговое значение будет неправильным. Детали с такими габаритами могут иметь различную толщину

Например, вес уголка 100х100х8 мм будет больше, чем аналогичный показатель изделия, толщина которого составляет 7 мм.

Характеристики швеллера:  вес швеллера, таблица размеров, стоимость профилей (прочитать подробнее)

Существуют таблицы, которые содержат информацию не только о теоретической массе 1 пог. м изделий, но и о том, сколько метров содержится в 1 тонне стали. Вычисления в таких таблицах производятся с учетов норм государственных стандартов. Документ, регламентирующий равносторонние изделия из стали, – ГОСТ 8509-93.

Большой популярностью пользуется стальной металлопрокат, ширина полок которого составляет 100 мм, а толщина – 8 мм. Вес 1 метра уголка 100х100х8 составляет 12,25 кг.

Для того чтобы правильно определить массу нужно знать толщину стенок уголка.

Неравнополочные изделия также имеют соответствующую стандартную документацию, которая содержит таблицы со всеми необходимыми данными. Для большей точности можно определить массу самостоятельно, воспользовавшись соответствующей формулой. Уравнение в этом случае выглядит следующим образом: ру = [(A + B — t) * t + (1 — π/4) * ( r² внутренний – 2 * r² внешний)] * ρ, где: t – показатель толщины стороны; А — ширина полки (большой); B — ширина полки (маленькой); ρ — плотность стали; r внутренний – радиус внутреннего закругления сторон; r внешний – радиус внешнего закругления.

При использовании формулы рекомендуется несколько раз проверить точность расчетов. Это связано с тем, что при самостоятельном вычислении нередко допускаются ошибки в числах.

Параметры по ГОСТ 19771-93

В соответствии с ГОСТом 19771-93, стальные угловые профили изготавливают трех категорий точности:

  • «В» – обычной;
  • «Б» – повышенной;
  • «А» – высокой.

В таблице, в которой представлен весь сортамент гнутых равнополочных уголков, указываются основные параметры таких изделий: масса 1 погонного метра, площадь сечения и др. В таблицах по сортаменту приводятся данные для стальных уголков двух категорий:

  • изготовленных из обычной углеродистой стали, полуспокойной и кипящей, а также сплавов, у которых сопротивление на разрыв соответствует показателям до 460 Н/мм 2 ;
  • произведенных из обычной спокойной и полуспокойной углеродистой стали и сплавов, сопротивление на разрыв у которых превышает 460 Н/мм 2 .

В таблицах, в которых приведены параметры равнополочных стальных уголков данных категорий, приняты следующие обозначения:

  • S – толщина полки;
  • Y0, X0 – расстояния между наружными гранями уголка и его центром тяжести;
  • R – радиус закругления профиля;
  • b – ширина полки;
  • I – момент инерции;
  • i – радиус инерции профиля;
  • F – площадь сечения профиля;
  • n=b-S-R/S – отношение расчетной величины свеса полки к ее толщине.

Обозначения основных геометрических параметров гнутого уголка. Ниже таблица сортамента данного вида проката

Таблица 2: Параметры уголков из кипящей и полуспокойной стали

Таблица 3: Параметры и справочные величины для уголков из спокойной стали

Приведенные в таблицах значения площади сечения профиля стального равнополочного уголка, а также вес одного метра изделия рассчитаны с учетом номинальных табличных размеров (при расчетах не учтены допустимые отклонения, которые при производстве металлопродукции неизбежны). Масса одного погонного метра рассчитана с учетом того, что плотность металла, из которого выполнен уголок, равна 7850 кг/м 3 .

Ширина полок стальных уголков в зависимости от того, какой точности соответствует их профилирование, может иметь следующие отклонения:

  • высокой точности (до номера 2,5): ±0,75 – ±1,5 мм;
  • высокой точности (соответствующие нумерации свыше 2,5): ±1 – ±1,75 мм;
  • повышенной точности: ±1,25 – ±2,5 мм;
  • обычного класса точности: ±1,5 – ±3 мм.

Равнополочные стальные уголки, выпускаемые в соответствии с указанным ГОСТом, могут отпускаться заказчику следующей длины (в интервале 3–12 м):

  • мерной;
  • немерной;
  • длины, которая кратна мерной;
  • мерной, при этом в партии присутствуют изделия немерной длины, количество которых не превышает 7% от общего объема;
  • кратной мерной, при этом в партии есть уголки немерной длины, но их количество составляет не больше 7% от общего объема.

Обладая демократичной ценой, горячекатаный и гнутый уголок из обычной углеродистой стали отличается хорошей сопротивляемостью нагрузкам различного типа. Такие характеристики позволяют успешно использовать эти изделия во многих сферах. Стальные уголки данного типа применяют для создания каркасных металлоконструкций различного назначения, а также с их помощью выполняют армирование бетонных конструкций.

1
, средняя оценка: 5,00
из 5)

Hot-rolled steel equal-leg angles. Dimensions

ГОСТ 8509-93

МКС 77.140.70

ОКП 09 3100, 09 3200, 09 3300

Дата введения 1997-01-01

Предисловие

1 РАЗРАБОТАН Украинским научно-исследовательским институтом металловВНЕСЕН Еосстандартом Украины

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации(протокол № 3 от 17 февраля 1993 г.)

За принятие проголосовали:

3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 20.02.96 № 85 межгосударственный стандарт ТОСТ 8509—93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1997 г.

4 ВЗАМЕН ТОСТ 8509—86

5 ПЕРЕИЗДАНИЕ

1 Настоящий стандарт распространяется на уголки стальные горячекатаные равнополочные.

2 Размеры уголков, площадь поперечного сечения, справочные величины для осей и масса 1 муголков должны соответствовать указанным на рисунке 1 и в таблице 1, а при поставках на экспорт —приложениям А и Б.

Рисунок 1

Таблица 1

Окончание таблицы 1

Примечания

  1. Площадь поперечного сечения и справочные величины вычислены по номинальным размерам. Плотность стали — 7,85 г/см3.
  2. Радиусы закругления, указанные на рисунке 1 и в таблице 1, даны для построения калибра и на профиле не контролируются.

Условные обозначения к рисунку 1 и таблице 1:

b — ширина полки;

t — толщина полки;

R — радиус внутреннего закругления;

r — радиус закругления полок;

F — площадь поперечного сечения;

I — момент инерции;

x — расстояние от центра тяжести до наружной грани полки;

Ixy — центробежный момент инерции;

i — радиус инерции.

3 По точности прокатки уголки изготавливают:

  • А — высокой точности;
  • В — обычной точности.

4 Предельные отклонения по размерам уголков не должны превышать указанных в таблице 2.

Таблица 2

5 По согласованию изготовителя с потребителем допускается изготовление уголков со смещением предельных отклонений по толщине полки в пределах допускаемых отклонений соответствующей точности.

6 По согласованию с потребителем отклонения по толщине полки допускается заменятьпредельными отклонениями по массе в соответствии с таблицей 3.

Таблица 3

7 Отклонение от прямого угла при вершине не должно превышать 357

По согласованию изготовителя с потребителем отклонение от прямого угла при вершине не должно превышать:

  • 1.0 мм — для уголков с шириной полки до 50 мм включительно;
  • 2.0 мм — для уголков с шириной полки свыше 50 до 100 мм включительно;
  • 3.0 мм — для уголков с шириной полки свыше 100 до 200 мм.

8 Притупление внешних углов (в том числе и угла при вершине) не контролируется.

По требованию потребителя притупление внешних углов (в том числе и угла при вершине) не должно превышать:

  • 0,3 толщины полки — для уголков толщиной до 10 мм включительно;
  • 3.0 мм — для уголков толщиной свыше 10 до 16 мм включительно;
  • 5.0 мм — для уголков толщиной свыше 16 мм.

9 Уголки изготовляют длиной от 4 до 12 м:

  • мерной длины;
  • мерной длины с немерной в количестве не более 5 % массы партии;
  • кратной мерной длины,
  • кратной мерной длины с немерной в количестве не более 5 % массы партии; немерной длины;
  • ограниченной длины в пределах немерной.

9.1 По согласованию изготовителя с потребителем уголки изготовляют мерной и кратноймерной длины с немерными длинами более 5 % массы партии.

9.2 Допускается изготовление уголков длиной не менее 3 м и свыше 12 м.

10 Предельные отклонения по длине уголков мерной длины или кратной мерной не должныпревышать:

  • + 30 мм — при длине до 4 м включительно;
  • + 50 мм — при длине свыше 4 до 6м включительно;
  • + 70 мм — при длине свыше 6 м.

По требованию потребителя для уголков длиной свыше 4 до 7 м предельные отклонения длины не должны превышать + 40 мм, более 7 м — + 5 мм на каждый следующий метр.

11 Кривизна уголков не должна превышать 0,4 % длины.

По требованию потребителя изготавливают уголки, кривизна которых не превышает 0,2 % длины. Для уголков от № 2 до 4,5 включительно кривизну проверяют на длине 1 м.

12 Размеры поперечного сечения уголков, притупление углов измеряют на расстоянии неменее 500 мм от торца штанги.

Производство равнополочного металлопроката

Чтобы изготовить стальной равнополочный уголок горячекатаным способом, используется специальная методика. Сначала металлическая заготовка проходит сквозь мощные вращающиеся валы, при помощи которых формируются определённые габариты детали. На втором этапе деталь под большим давлением передаётся на прокатный стан.

Готовая продукция не должна иметь скручивания вдоль всей оси. Допускается коэффициент кривизны менее 0,4% на всю длину проката. Предельные отклонения относительно длины детали не должны быть выше 0,75%.

Изготовление равнополочного уголка с применением горячекатаной технологии выполняется по ГОСТу 8509−93. Чтобы получить такой стальной металлопрокат, используют квадратные заготовки. Получается изделие, у которого полки имеют одинаковую ширину.

Показатель точности или отклонения от нормальных размеров делят прокат на несколько типов:

  • Высокая точность — «А».
  • Обычная точность — «В».

Для производства различных технологических операций пользуются уголком с обычной (нормальной) точностью.

Допустимые отклонения от стандарта

Если ширина полки детали меньше 45 мм, разрешается погрешность, равная 1 мм. Если ширина достигает 90 мм, допускается 1,5 мм. Когда этот размер равен 150 мм, разрешается допуск в 2 мм. Для стального равнополочного уголка, когда ширина приближается к 250 мм, допускается погрешность не более 3 мм.

Допускается кривизна изделия высокой точности в пределах 0,2%. Обыкновенный допуск может иметь погрешность 0,4%.

https://youtube.com/watch?v=1CAeqIsZvfw

Классификация по длине заготовки

Существует несколько видов такого проката — он подразделяется на группы относительно своей длины:

  • Мерный.
  • Немерный.

В отличие от мерного проката, минимальная длина немерных уголков достигает 3 метров, а максимальная — 12 метров. Эти размеры могут изменяться только в случае индивидуального заказа. Допускается погрешность, не превышающая 70 мм.

Материал для изделия

Для изготовления таких изделий применяются несколько видов стали. В большинстве случаев используется низколегированная сталь:

  • 17Г1С;
  • 10ХСНД;
  • 09Г2С;
  • 15ХСНД.

Использование таких сталей соответствует действующему ГОСТу 19281−89.

При установке уголка в конструкциях, где требуется повышенная прочность, а также высокие антикоррозийные показатели, оптимальным материалом считается сталь:

  • 10ХСНД;
  • 15ХСНД.

Основные характеристики

По таблице сортамента стальных уголков равнополочного типа можно узнать различные их параметры: массу одного погонного метра; площадь поперечного сечения профиля и другие размеры. Для вычисления массы горячекатаного или гнутого профиля плотность материала, из которого он изготовлен, принимается за 7850 кг/м3.

Масса погонного метра уголка равнополочного

Радиусы закругления профиля равнополочных стальных уголков, приведенные в таблице с сортаментом, не являются контролируемыми параметрами, но они необходимы для калибровки изделий. В таблице сортамента приняты следующие обозначения размеров и других параметров, которыми характеризуется уголок стальной:

  • t – толщина стенок полок;
  • X0, Y0 – расстояния от наружных граней полок уголка до центра его тяжести;
  • R – радиус закругления;
  • b – ширина полки;
  • r – радиус закругления граней полок;
  • I – момент инерции;
  • i – радиус инерции;
  • F – площадь сечения профиля;
  • Ixy – момент инерции, который развивают центробежные силы.

Обозначения основных геометрических параметров горячекатаного уголка. Ниже таблица сортамента данного вида металлопроката

Таблица 1: Сортамент горячекатаных уголков

Равнополочные стальные уголки могут быть обычной точности (маркируются литерой «В») и повышенной (в маркировке присутствует буква «А»). ГОСТом допускаются следующие отклонения ширины полок:

  • для продукции № 2–4,5 – ±1 мм;
  • № 5–9 – ±1,5 мм;
  • № 10–15 – ±2 мм;
  • № 16–20 – ±3 мм;
  • № 22–25 – ±4 мм.

Полки уголка должны быть перпендикулярными по отношению к друг другу в пределах допусков согласно таблице

Толщина полки равнополочного стального уголка в соответствии с ГОСТом может иметь следующие отклонения, измеряемые в миллиметрах (см. таблицу).

Заказчик партии равнополочных стальных уголков может договориться с изготовителем продукции о том, что вместо допустимых отклонений по толщине стенки будет использоваться допуск на отклонения по массе изделия, который может составлять для профилей:

  • № 2–7,5: от –5 до +3% (классы «А» и «В»);
  • с № свыше 7,5: ±2,5% (класс «А»), от – 5 до +3% (класс «В»).

Отклонения в размерах уголка в зависимости от класса

Согласно положениям ГОСТа, стальные уголки, относящиеся к категории равнополочных, могут отпускаться заказчику длиной 3–12 м. По предварительной договоренности заказчика с производителем данная продукция может отпускаться и с длиной, превышающей 12 метров. Так, ГОСТ оговаривает возможность отпуска равнополочных стальных уголков следующих размеров в продольном направлении:

  • мерной длины;
  • мерной величины с включением в партию изделий немерной длины (количество таких уголков не должно превышать 5% от общего объема);
  • длины, которая кратна мерной;
  • длины, кратной мерной, при содержании в партии уголков немерной длины (их количество не должно превышать 5% от общего объема);
  • немерной длины;
  • длины, находящейся в немерном интервале.

Для длины мерных стальных уголков и изделий, длина которых кратна мерной, ГОСТ устанавливает следующие допустимые отклонения:

  • не больше 4 метров – 30 мм;
  • от 4 до 6 метров – 50 мм;
  • свыше 6 метров – 70 мм;
  • от 4 до 7 метров (по требованию заказчика) – 40 мм;
  • свыше 7 метров (по предварительному согласованию с заказчиком) – 5 мм на каждый дополнительный метр изделия.

ГОСТ 8509-93 — Уголки стальные горячекатаные равнополочные

Теоретическая масса 1 погонного метра уголка по ГОСТ 8509-93

Наименование Размеры уголка, мм Толщина стенки s, мм Вес метра, кг Метров в тонне
a b
Уголок 20×3 20 3 0.890 1123.6
Уголок 20×4 20 4 1.150 869.57
Уголок 25×3 25 3 1.120 892.86
Уголок 25×4 25 4 1.460 684.93
Уголок 25×5 25 5 1.780 561.8
Уголок 28×3 28 3 1.270 787.4
Уголок 30×3 30 3 1.360 735.29
Уголок 30×4 30 4 1.780 561.8
Уголок 30×5 30 5 2.180 458.72
Уголок 32×3 32 3 1.460 684.93
Уголок 32×4 32 4 1.910 523.56
Уголок 35×3 35 3 1.600 625
Уголок 35×4 35 4 2.100 476.19
Уголок 35×5 35 5 2.580 387.6
Уголок 40×3 40 3 1.850 540.54
Уголок 40×4 40 4 2.420 413.22
Уголок 40×5 40 5 2.980 335.57
Уголок 40×6 40 6 3.520 284.09
Уголок 45×3 45 3 2.080 480.77
Уголок 45×4 45 4 2.730 366.3
Уголок 45×5 45 5 3.370 296.74
Уголок 45×6 45 6 3.990 250.63
Уголок 50×3 50 3 2.320 431.03
Уголок 50×4 50 4 3.050 327.87
Уголок 50×5 50 5 3.770 265.25
Уголок 50×6 50 6 4.470 223.71
Уголок 50×7 50 7 5.150 194.17
Уголок 50×8 50 8 5.820 171.82
Уголок 56×4 56 4 3.440 290.7
Уголок 56×5 56 5 4.250 235.29
Уголок 60×4 60 4 3.710 269.54
Уголок 60×5 60 5 4.580 218.34
Уголок 60×6 60 6 5.430 184.16
Уголок 60×8 60 8 7.100 140.85
Уголок 60×0 60 10 8.700 114.94
Уголок 63×4 63 4 3.900 256.41
Уголок 63×5 63 5 4.810 207.9
Уголок 63×6 63 6 5.720 174.83
Уголок 65×6 65 6 5.910 169.2
Уголок 65×8 65 8 7.730 129.37
Уголок 70×4 70 4,5 4.870 205.34
Уголок 70×5 70 5 5.380 185.87
Уголок 70×6 70 6 6.390 156.49
Уголок 70×7 70 7 7.390 135.32
Уголок 70×8 70 8 8.370 119.47
Уголок 70×0 70 10 10.290 97.18
Уголок 75×5 75 5 5.800 172.41
Уголок 75×6 75 6 6.890 145.14
Уголок 75×7 75 7 7.960 125.63
Уголок 75×8 75 8 9.020 110.86
Уголок 75×9 75 9 10.070 99.3
Уголок 80×5 80 5,5 6.780 147.49
Уголок 80×6 80 6 7.360 135.87
Уголок 80×7 80 7 8.510 117.51
Уголок 80×8 80 8 9.650 103.63
Уголок 80×10 80 10 11.880 84.18
Уголок 80×12 80 12 14.050 71.17
Уголок 90×6 90 6 8.330 120.05
Уголок 90×7 90 7 9.640 103.73
Уголок 90×8 90 8 10.930 91.49
Уголок 90×9 90 9 12.200 81.97
Уголок 90×10 90 10 13.480 74.18
Уголок 90×12 90 12 15.960 62.66
Уголок 100×6.5 100 6,5 10.060 99.4
Уголок 100×7 100 7 10.790 92.68
Уголок 100×8 100 8 12.250 81.63
Уголок 100×10 100 10 15.100 66.23
Уголок 100×12 100 12 17.900 55.87
Уголок 100×14 100 14 20.630 48.47
Уголок 100×15 100 15 21.970 45.52
Уголок 100×16 100 16 23.300 42.92
Уголок 110×7 110 7 11.890 84.1
Уголок 110×8 110 8 13.500 74.07
Уголок 120×8 120 8 14.760 67.75
Уголок 120×10 120 10 18.240 54.82
Уголок 120×12 120 12 21.670 46.15
Уголок 120×15 120 15 26.680 37.48
Уголок 125×8 125 8 15.460 64.68
Уголок 125×9 125 9 17.300 57.8
Уголок 125×10 125 10 19.100 52.36
Уголок 125×12 125 12 22.680 44.09
Уголок 125×14 125 14 26.200 38.17
Уголок 125×16 125 16 29.650 33.73
Уголок 140×9 140 9 19.410 51.52
Уголок 140×10 140 10 21.450 46.62
Уголок 140×12 140 12 25.500 39.22
Уголок 150×10 150 10 23.020 43.44
Уголок 150×12 150 12 27.390 36.51
Уголок 150×15 150 15 33.820 29.57
Уголок 150×18 150 18 40.110 24.93
Уголок 160×10 160 10 24.670 40.54
Уголок 160×11 160 11 27.020 37.01
Уголок 160×12 160 12 28.350 35.27
Уголок 160×14 160 14 33.970 29.44
Уголок 160×16 160 16 38.520 25.96
Уголок 160×18 160 18 43.010 23.25
Уголок 160×20 160 20 47.440 21.08
Уголок 180×11 180 11 30.470 32.82
Уголок 180×12 180 12 33.120 30.19
Уголок 180×15 180 15 40.960 24.41
Уголок 180×18 180 18 48.660 20.55
Уголок 180×20 180 20 53.720 18.62
Уголок 200×12 200 12 36.970 27.05
Уголок 200×13 200 13 39.920 25.05
Уголок 200×14 200 14 42.800 23.36
Уголок 200×16 200 16 48.650 20.55
Уголок 200×18 200 18 54.400 18.38
Уголок 200×20 200 20 60.080 16.64
Уголок 200×24 200 24 71.260 14.03
Уголок 200×25 200 25 74.020 13.51
Уголок 200×30 200 30 87.560 11.42
Уголок 220×14 220 14 47.400 21.1
Уголок 220×16 220 16 53.830 18.58
Уголок 250×16 250 16 61.550 16.25
Уголок 250×18 250 18 68.860 14.52
Уголок 250×20 250 20 76.110 13.14
Уголок 250×22 250 22 83.310 12
Уголок 250×25 250 25 93.970 10.64
Уголок 250×28 250 28 104.500 9.57
Уголок 250×30 250 30 111.440 8.97
Уголок 250×35 250 35 128.510 7.78

2 Основные характеристики на уголок равнополочный ГОСТ 8509-93

При классификации углового проката важно знать марку металла, использованного при изготовлении, метод производства, размеры его полок, длину и точность. Уголок равнополочный ГОСТ 8509-93 делают из следующих сортов стали:

  • углеродистых марок Ст0, Ст3сп, Ст3кп, Ст3пс, Ст4пс, Ст4кп, Ст4сп, Ст6пс,Ст5пс, Ст6сп и подобных;
  • низколегированных повышенной прочности 12ГС, 14ГС, 08Г2С, 16ГС, 17ГС, 17Г1С, 14ХГС, 09Г2С, 15ХСНД, 10Г2С1, 10ХНДП, 10Г2БД, 10ХСНД, 14Г2АФ, 15Г2СФД, 16Г2АФ и других.

Согласно ГОСТу 8509-93, угловой прокат выпускают с шириной полок в диапазоне 20–250 мм и толщиной в пределах 3–35 мм (в конце статьи приведена таблица со всеми типами размеров). В соответствии с шириной полок прокату присвоены номера от 2 до 25 (ширина в сантиметрах). При обозначении изделий указывают параметры полок и толщину уголка: 63х63х6 мм (уголок с полками 63 мм и толщиной 6 мм). Обычно для равнополочной продукции ширину полок указывают один раз (63х6 мм). Толщину могут не указывать.

Угловой прокат ГОСТ 8509-93 выпускают длинами 3–12 м. Возможно изготовление свыше 12 м. Производят следующих длин:

  • мерных;
  • мерных с немерными в объеме, не превышающем 5 % от всей партии продукции;
  • кратных мерным;
  • кратных мерным с немерными в объеме, не превышающем 5 % от всей партии;
  • немерных;
  • ограниченных в пределах немерных.

Для продукции мерной и кратной допустимые отклонения длины не должны отличаться в большую сторону на (в мм):

  • 30 – для уголков длиной до и равной 4 м;
  • 50 – длиннее 4 до и равной 6 м;
  • 70 – свыше 6 м;
  • согласно требованию заказчика 40 – длиннее 4 до и равной 7 м;
  • по требованию заказчика на каждый метр 5 после 7 м – свыше 7 м.

По точности угловые изделия классифицируют:

  • высокий – класс А;
  • обычный – В.

3 Сортаменты типоразмеров равнополочных стальных уголков

Как отмечалось выше, эти сведения приведены в 3-х стандартах: ГОСТ 8509, 19771 и ИСО 657-1. Таблицы сортамента для горячекатаной и гнутой продукции первых двух стандартов можно посмотреть в тексте ГОСТа либо в статье «Сортамент равнополочных уголков». Там же есть и другие характеристики этого вида проката, приведенные в ГОСТ 8509 и 19771.

Уголок стальной гнутый равнополочный

Для горячекатаных равнополочных изделий стандарта ИСО 657-1 (ISO 657-1), предназначенных для поставки на экспорт, размеры и масса 1 погонного метра должны соответствовать приведенным ниже на Рис. 1 и в Табл. 1. Более подробную информацию об этих уголках (площадь сечения, длины и др.) можно посмотреть непосредственно в этом стандарте, а предельные отклонения (допуски) от всех размеров и формы поперечного сечения в ИСО 657-5 или приложении Б отечественного ГОСТ 8509.

Условные обозначения к Рис. 1 и Табл. 1:

  • A – ширина полки уголка, мм;
  • t – толщина полок, мм;
  • rroot – радиус закругления между полками с внутренней стороны уголка, мм;
  • rtoc – радиус закругления на кромках полок, мм.

rtoc – радиус закругления на кромках полок, мм.

Радиус закругления на кромках полок не был определен составителями этого стандарта, но может быть рассчитан самостоятельно. Его значение равняется 1/2 величины радиуса закругления между полками с внутренней стороны уголка. Исходя именно из этих данных была рассчитана теоретическая площадь сечения, масса и другие справочные величины изделий ИСО 657-1.

Таблица 1

Обозначение (размер) уголка

Размеры, мм

Масса 1 м уголка, кг

A

t

rroot

20х20х3

20

3

3,5

0,88

25х25х3

25

3

3,5

1,12

25х25х4

25

4

3,5

1,45

30х30х3

30

3

5

1,36

30х30х4

30

4

5

1,78

35х35х4

35

4

5

2,09

35х35х5

35

5

5

2,57

40х40х3

40

3

6

1,84

40х40х4

40

4

6

2,42

40х40х5

40

5

6

2,97

45х45х4

45

4

7

2,74

45х45х5

45

5

7

3,38

50х50х4

50

4

7

3,06

50х50х5

50

5

7

3,77

50х50х6

50

6

7

4,47

60х60х5

60

5

8

4,57

60х60х6

60

6

8

5,42

60х60х8

60

8

8

7,09

65х65х6

65

6

9

5,91

65х65х8

65

8

9

7,73

70х70х6

70

6

9

6,38

70х70х7

70

7

9

7,38

75х75х6

75

6

9

6,85

75х75х8

75

8

9

8,99

80х80х6

80

6

10

7,34

80х80х8

80

8

10

9,63

80х80х10

80

10

10

11,9

90х90х7

90

7

11

9,61

90х90х8

90

8

11

10,9

90х90х9

90

9

11

12,2

90х90х10

90

10

11

15,0

100х100х8

100

8

12

12,2

100х100х10

100

10

12

15,0

100х100х12

100

12

12

17,8

120х120х8

120

8

13

14,7

120х120х10

120

10

13

18,2

120х120х12

120

12

13

21,6

125х125х8

125

8

13

15,3

125х125х10

125

10

13

19,0

125х125х12

125

12

13

22,6

150х150х10

150

10

16

23,0

150х150х12

150

12

16

27,3

150х150х15

150

15

16

33,8

180х180х15

180

15

18

40,9

180х180х18

180

18

18

48,6

200х200х16

200

16

18

48,5

200х200х20

200

20

18

59,9

200х200х24

200

24

18

71,1

250х250х28

250

28

18

104

250х250х35

250

35

18

128

Related Posts via Categories

  • Полный сортамент уголков – описание всех видов, типоразмеров и ГОСТов на них
  • Уголок неравнополочный – особенности производства и применения!
  • Уголок крепежный – надежное крепление для бруса!
  • Уголок 40х40 – все об особенностях и применении универсального металлопроката
  • Основные характеристики и вес уголка 50х50х5 и других толщин, стального и Al
  • Вес уголка 100х100х8 и других толщин, а также прочие характеристики
  • Уголок 70х70 – способы производства, сортамент и основные характеристики
  • С какой толщиной полок выпускают уголок 75х75?
  • Вес уголка – как не допустить ошибку при расчете
  • Перфорированный уголок — простой, но очень функциональный

Виды равнополочных уголков

Равнополочные варианты исполнения на сегодняшний день получили весьма широкое распространение. Выпускаются они в различных вариантах исполнения. Рассматривая виды металлических уголков отметим, что геометрические размеры и классификация изделий регулируется двумя основными нормативными документами:

  1. Уголок горячекатаный равнополочный получается при применении технологии, которая предусматривает оказание воздействия высокой температуры. В качестве нормативной документации применяется ГОСТ 8509-93. За счет применения особой технологии производства получаемое изделие обладает весьма высокими эксплуатационными качествами. Однако, производственный процесс связан с достаточно большим количеством технологических сложностей.
  2. Уголок стальной гнутый также получил широкое применение. Для стандартизации основных параметров в этом случае применяется ГОСТ 19771-93. За счет применения технологии холодной гибки существенно ускоряется производственный процесс.

Отличительной особенностью равнополочных уголков назовем то, что полки у них имеют одинаковые геометрические размеры. Горячекатаные изделия производятся путем пропуска раскаленной заготовки через валики. При воздействии давления на размягченный сплав формируется геометрическая форма и определенные размеры.При холодной гибке применяется специальное оборудование, которое способно оказывать существенно механическое воздействие. Стоит учитывать, что в данном случае в качестве заготовки может использоваться исключительно листовой прокат с относительно небольшой толщиной поперечного сечения.

Горячекатаные изделия характеризуются следующими достоинствами:

  1. высокая прочность;
  2. более сложный профиль.

Гнутые обладают более точными геометрическими размерами, что также определило их распространение. Кроме этого, применение листового металла в качестве сырья позволило существенно снизить вес изделия и расширить сортамент.Классификация проводится также по типу применяемого материала при изготовлении. От этого показателя зависят следующие моменты:

  1. Устойчивость материала к воздействию окружающей среды, к примеру, повышенной влажности.
  2. Прочность структуры и твердость поверхности.
  3. Плотность, которая определяет соотношение веса и геометрических размеров.
  4. Степень обрабатываемости.

При изготовлении равнополочного уголка могут применять следующие металлы:

  1. Стали повышенной прочности. Они обладают весьма большой прочностью, могут выдерживать существенное механическое воздействие. Стоит учитывать, что для достижения некоторых показателей проводится термическая обработка уже после получения требуемой формы и размеров.
  2. Легированные металлы с различной концентрацией примесей. За счет включения в состав различных веществ можно существенно изменить эксплуатационные качества изделия. К примеру, повышение концентрации хрома повышает коррозионную стойкость поверхности. При легировании металла учитывается, что получаемые равнополочные материалы должны обладать высокой прочностью.
  3. Сплавы, которые характеризуются высокой жаропрочностью, жаростойкостью или коррозионной устойчивостью. Некоторые равнополочные варианты исполнения строительных материалов могут применяться в особых эксплуатационных условиях. Для достижения требуемых качеств при их изготовлении могут применять высоколегированные сплавы.

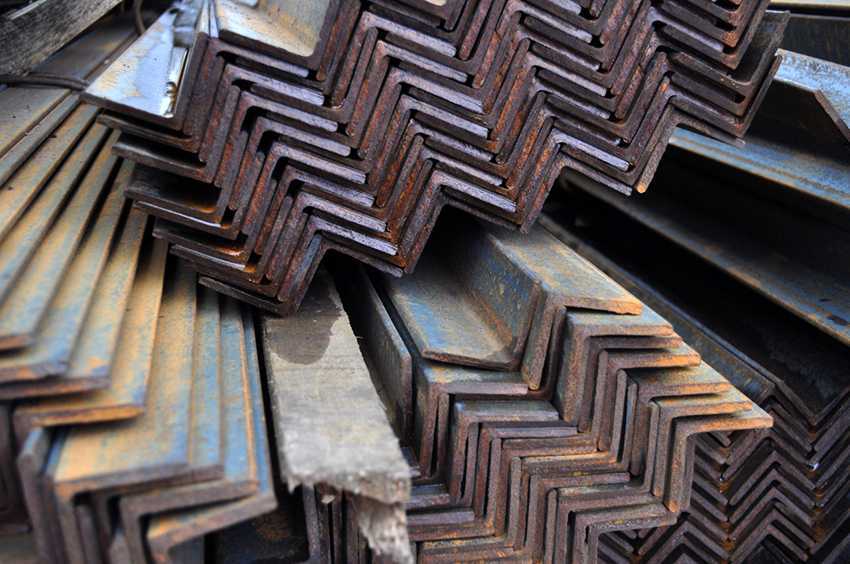

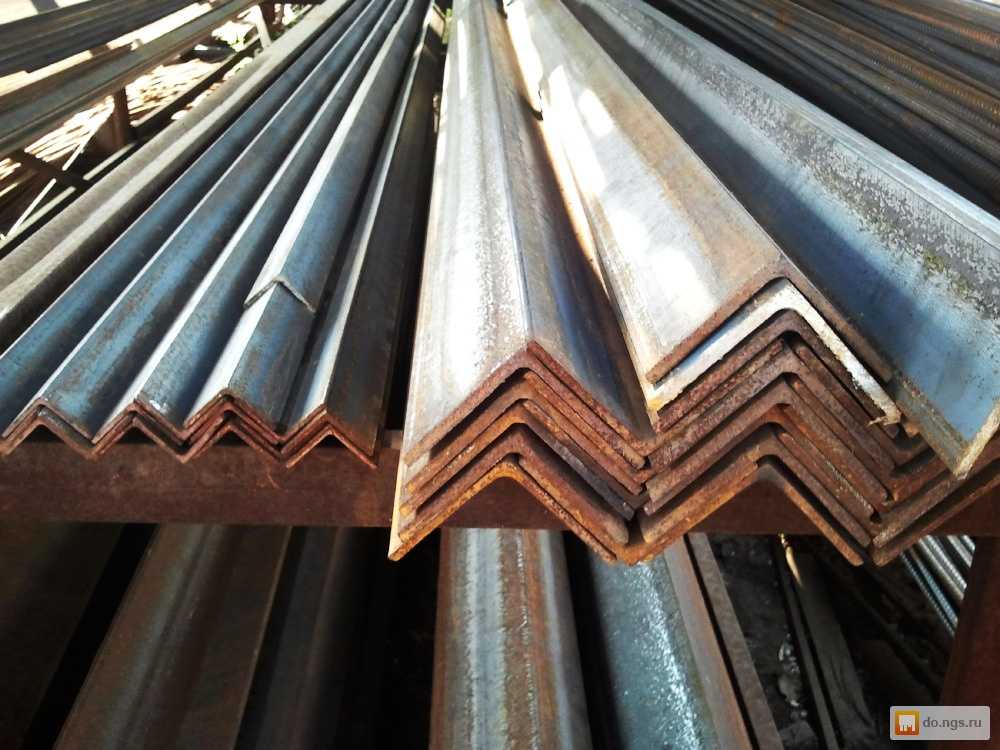

Стальные уголки

Наиболее распространенным металлом, который применяется при производстве равнополочных уголков, является углеродистая сталь. Это связано с ее высокой прочностью и относительно низкой стоимостью, простотой получения.

Разновидности стальных уголков равнополочного типа

Уголок равнополочный в зависимости от способа изготовления и используемого для его производства сырья подразделяется на несколько категорий. Все геометрические параметры, а также допустимые отклонения по ним регламентируются двумя нормативными документами:

  1. ГОСТом 8509-93 (производство горячекатаных уголков равнополочного типа);
  2. ГОСТом 19771-93 (изготовление равнополочных стальных уголков, полученных методом гибки).

Применение

Благодаря технологичности своей формы, хорошей свариваемости, прочности и устойчивости к разным видам нагрузок стальной уголок используется практически повсеместно. Купить стальной уголок уголок можно как на металлооптовых базах вашего города так и в сети интернет. Применяется он прежде всего, в строительстве в качестве одного из основных элементов несущих, тяжелонагруженных металлоконструкций – перекрытий, пролетов, ферм и т.п.

Форма профиля уголка идеально подходит для изготовления дверных и оконных проемов. Неравнополочный уголок, имеющий разный момент сопротивления по отношению к разным осям, хорошо подходит для изготовления изогнутых конструкций, например, арок.

Малые типоразмеры применяют при изготовлении мебели для усиления ее каркаса. Нержавеющий профиль используют для декоративного оформления интерьеров.

Широко используется уголок в машиностроении – при производстве автомобилей, вагонов, крупногабаритной и специальной техники.

При электромонтажных работах угловой профиль применяют в качестве основы для крепления аппаратуры и кабелей. Уголок из низколегированной стали используется при высоких нагрузках и необходимости защитить конструкции от воздействия агрессивных сред и повышенной влажности.

2 Полный сортамент стальной продукции – виды по назначению и марке стали

Помимо основного деления по типоразмерам и способу изготовления, приведенному выше, стальные уголки также подразделяют по назначению и соответствующим ему сплавам, из которых их производят. Это, разумеется, значительно расширяет общий сортамент стальных уголков, но уже исходя из данных критериев.

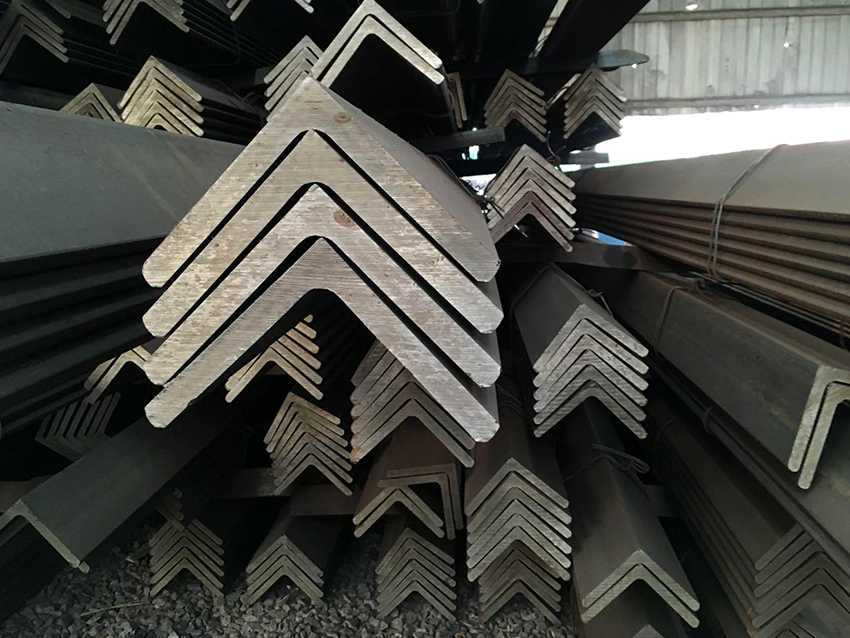

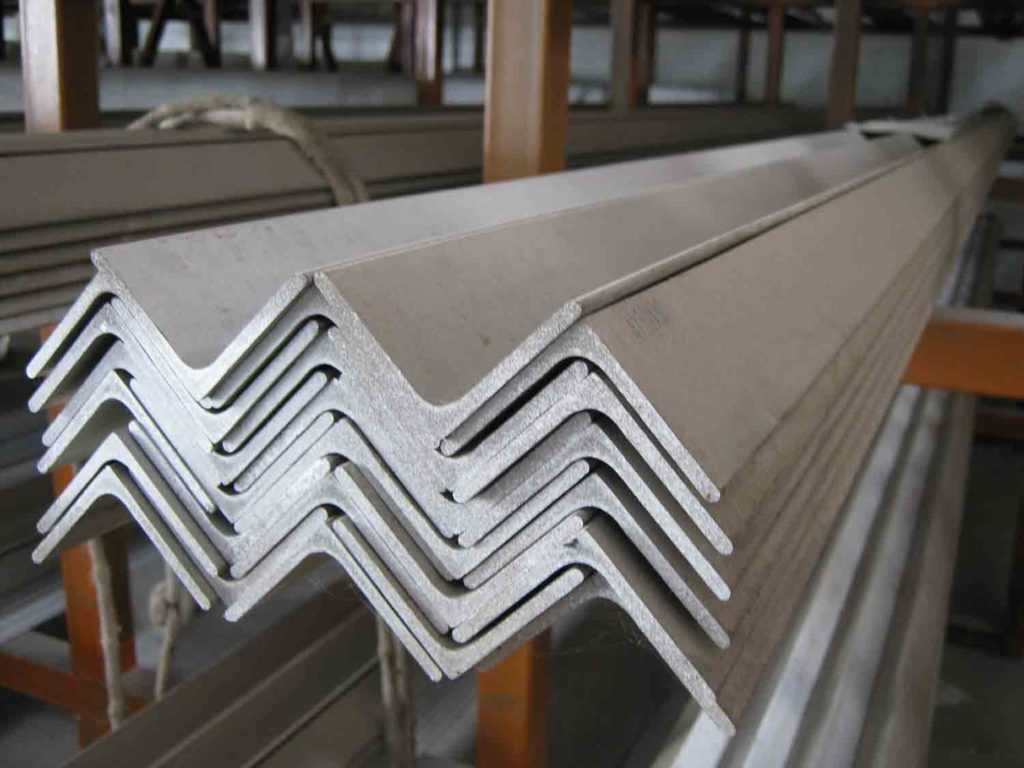

Стальной уголок

На каждый вид, определяемый назначением уголка, распространяется свой отдельный ГОСТ, в котором приведены технические условия изготовления металлоизделий. То есть указаны марки стали, используемые для производства данного определенного вида проката, его классификация и требования к качеству, прочности и прочим свойствам и параметрам готовой продукции. Причем эти ГОСТы технических условий распространяются не только на уголки, но также на другие изделия из стали. Последнее уже зависит от вида металлопродукции, на который распространяется стандарт технических условий.

Итак, все стальные уголки (и горячекатаные, и гнутые), то есть производимые по ранее перечисленным ГОСТ 8509, 8510, 19771, 19772 и ИСО 657-1, 657-2, по назначению изготавливают следующих видов и по соответствующим стандартам:

  • уголки для строительных и прочих стальных конструкций, собираемых (возводимых) со сварными и иными соединениями, а также для другого назначения – производят по ГОСТ 27772-2015;
  • уголки повышенной прочности из нелегированных качественных и низколегированных сталей, применяемые в изделиях и используемые для клепаных, сварных либо болтовых стальных конструкций – ГОСТ 19281-2014.

Уголки специального и общего применения

А горячекатаные изделия углового профиля (ГОСТ 8509, 8510 и ИСО 657-1, 657-2) помимо этого изготавливают еще и следующих видов по соответствующим стандартам:

  • уголки специального и общего применения, производимые из углеродистой, обладающей обычным качеством, стали – выпускают по ГОСТ 535-2005;
  • уголки для судостроения, изготовляемые из стальных сплавов с нормальными и повышенными прочностными характеристиками – ГОСТ 5521-93;
  • изделия углового профиля из низколегированных конструкционных стальных сплавов, применяемые для изготовления различных конструкций мостов, возводимых в обычных и северных климатических условиях – ГОСТ 6713-91;
  • уголки, изготовляемые из стальных сплавов с нормальными, высокими, а также повышенными прочностными характеристиками и применяемые для постройки морских и речных судов, причалов, нефтегазодобывающих платформ, понтонов, а также других конструкций со сварными соединениями (в том числе, предназначенных для эксплуатации в арктических условиях) – ГОСТ Р 52927-2015;
  • изделия углового профиля из конструкционных легированных стальных сплавов, применяемые для изготовления конструкций автодорожных, железнодорожных, а также совмещенных и раздельных городских и пешеходных мостов, предназначенных для эксплуатации в экстремальных климатических условиях (северные районы и зоны с максимальной сейсмичностью) – ГОСТ Р 55374-2012.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
