Как сделать гриндер своими руками: чертежи, пошаговая инструкция

Как сделать гриндер своими руками: правила сборки

Перед началом самостоятельного конструирования шлифовального агрегата такого типа необходимо внимательно изучить последовательность действий, а также принять во внимание некоторые правила. Первым и наиболее важным этапом является подготовка к сборке гриндера

Рассмотрим, какие действия включает в себя этот пункт.

Чертеж с размерами гриндера – важный документ, от которого будут зависеть работоспособность и технические характеристики агрегата.

В первую очередь следует составить подходящий чертеж. Следует помнить, что схема должна соответствовать конкретным эксплуатационным условиям. Чертеж можно составить самостоятельно. Второй вариант – загрузка готовой схемы из интернета. На профильных сайтах и форумах можно найти множество модификаций таких устройств, конструкция которых максимально подходит для домашней сборки.

Чем подробнее чертеж, тем лучше. Схема должна содержать детальное описание всех отдельных элементов конструкции с их размерами. Чертеж с габаритами – очень важный документ, от которого будут зависеть работоспособность и технические характеристики будущего станка. Поэтому стоит подходить к его составлению со всей серьезностью.

Самостоятельно можно выполнить разные варианты шлифовальных гриндеров. Помимо стационарных устройств, существуют и более простые типы (например, гриндер из болгарки своими руками). Чертеж и видео по сборке такого приспособления также можно без труда найти во Всемирной сети.

Следующий момент, который стоит учесть, – подготовка всех необходимых деталей и инструментов для сборки агрегата. Для конструирования гриндера в домашних условиях потребуются следующие приспособления:

электролобзик;

Для того чтобы изготовить гриндер, нужно понимать принцип работы станка.

дрель;
болгарка.

На заметку! При подборе инструментов необходимо учитывать, что конструкция гриндера предусматривает использование металлических деталей, а также их обработку.

Многие детали данного шлифовального оборудования трудно изготовить новичку. Поэтому рекомендуется детально изучить различные конструктивные элементы и их особенности. Не помешает также ознакомиться с чертежами и видео. Гриндер своими руками сделать гораздо проще, если есть возможность проконсультироваться с квалифицированным мастером, который сможет дать ценные рекомендации по этому вопросу.

Некоторые конструктивные элементы невозможно создать своими руками без использования токарного оборудования. Подобную работу необязательно делать самостоятельно. Для выполнения сложных деталей можно воспользоваться услугами профессионального токаря.

При изготовлении гриндера своими руками желательно учесть еще один важный момент. Наиболее эффективными считаются устройства, с помощью которых можно обрабатывать не только горизонтальные, но и вертикальные поверхности. Специалисты рекомендуют подбирать чертеж, позволяющий отшлифовывать заготовки под разными углами.

Изготовить своими руками можно разные варианты шлифовальных гриндеров.

Состав комлекта ленточного гриндера Хозяин для самостоятельной сборки

Ведомость основного комплекта рабочих чертежей ленточного гриндера MG-915 ХОЗЯИН.
Лист	Наименование	Примечание
1.	Общие данные.
2.	Рама ленточного гриндера.
3.	Опорный механизм. Выдвижной ригель. Пластина стола выдвижная ленточного гриндера.
4.	Опорный стол. Упорная пластина, уши ленточного гриндера
5.	Шкив приводной ленточного гриндера.
6.	Ролик прямой ленточного гриндера 2шт.
7.	Ролик бочка ленточного гриндера.
8.	Втулка качения ленточного гриндера.
9.	Ось резьбовая ленточного гриндера 4 шт.
10.	Сборочный вид 1.
11.	Сборочный вид 2.
12.	Сборочный вид 3.

Основные элементы ленточного гриндера (выдвижной ригель, основная рама и поворотный механизм) вырезаны из металла толщиной 10 мм. Материал рамы и основных элементов гриндера советуем собирать из металла толщиной 10-12мм, для облегчения конструкции подойдет и алюминий аналогичной толщины. Для этого Мы рекомендуем использовать лазерную или гидроабразивную резку, так же подойдет плазморез или фрезерные станок.

Гриндер: что это такое и для каких целей используется

Данный термин обозначает шлифовальное устройство, используемое для обработки металлических (и не только) деталей. Станки, которые относятся к этой категории, являются стационарными. В их конструкции предусмотрен электрический привод, за счет которого рабочий элемент приводится в движение. Данное устройство чаще всего применяется для таких видов работ:

Чаще всего гриндер используют для обработки металла, но также могут применять для шлифовки дерева и стекла

шлифовки;
заточки;
удаления ржавчины;
ликвидации заусенцев.

Многие домашние мастера используют подобное оборудование для заточки ножей. Эффективность этого устройства очень высока, поэтому для такой простой задачи можно взять недорогую модель агрегата. Многие специалисты не советуют покупать станок такого типа для выполнения одной задачи, так как это крайне невыгодно. Перед покупкой конкретной модели рекомендуется изучить о ней отзывы. Гриндеры, располагающиеся в низшем ценовом сегменте, могут быть малоэффективными, поэтому не рекомендуется сильно экономить на такой покупке.

С помощью гриндера можно довести металлическую поверхность до нужного состояния: отшлифовать ее, устранить разнообразные дефекты, а также убрать ненужные острые края. Стоимость таких устройств в среднем составляет 17 тыс. руб., что довольно дорого. В результате многие люди принимают решение собрать такое устройство своими руками. Ленточный гриндер по своей конструкции очень напоминает шлифмашинку ручного типа. Привод, являющийся ключевым элементом устройства, приводит в движение шкив, который снабжен абразивной лентой.

Для чего еще можно использовать станок такого типа? Помимо обработки металлических режущих инструментов, на таком агрегате можно выполнять шлифовку изделий, изготовленных и из других материалов. Например, нередко его применяют для обработки деталей из камня, а также стекла. При желании можно воспользоваться гриндером для выравнивания кромки стекла или шлифовки дерева.

Устройство подходит для заточки, шлифовки, удаления ржавчины и заусенец

Такой настольный станок позволяет убрать слой ржавчины, краски или лака, что также считается очень полезным свойством. Кроме этого, его можно выполнить своими руками. Чертеж самодельного гриндера можно найти на любом профильном форуме. Такой станок является наиболее эффективным решением, если есть необходимость в шлифовке металлической трубы, выравнивании краев деталей, а также в их заточке.

Это интересно: Декоративный валик для стен — особенности использования инструмента для покраски

Принципиальная схема конструкции гриндера и принцип его работы

Если описывать конструкцию гриндера совсем просто, то это двигатель, 2-4 вращающихся ролика, один из которых регулируется, и шлифовальная лента. От ручной шлифмашинки гриндер обычно отличает фиксирующая стойка, с возможностью менять угол наклона.

Стойка необходима для точности работы. Решили заточить нож – фиксируете, выставляете нужный угол наклона стойки и запускаете гриндер. Все.

Что касается регулируемого ролика, то он нам просто необходим. Ведь шлифовальная лента со временем растягивается, и образуется просадка. А мы подтягиваем ролик и продолжаем работать.

Есть еще важный момент. Наждачная лента подойдет только на эластичной основе. В противном случае от нагрузки она порвется.

Гриндер «от Чапая» − краткий обзор

Андрей Чапай разработал собственный вариант гриндера. Модель настолько полюбилась мастерам, что скоро стала именем нарицательным. Сотни и тысячи образцов шлифовальных машин «от Chapay» нашли своё почетное место в мастерских в разных уголках России и стран СНГ. Главным преимуществом разработки считается его универсальность. Идея такая – создать станок, который может служить для обработки разных материалов под разным углом. Для этого мастер разработал особое крепление поворотного стола.

Гриндер «от Чапая»− универсальный станок для обработки изделий сложной формы из металла, пластика и дерева

Можно купить изделие, что называется, «под ключ», а можно выбрать скромный набор инструментов и оборудования: выбрать конкретный мотор, набор сопутствующих деталей или заказать собственную разработку.

К сведению! Самые распространенные модели гриндеров: «ГЧ-10», «ГЧ-12», «ГЧ-16» (профессиональная серия), а также новые мобильные версии гриндера 610 серии «ГЧ610-63» и «ГЧ610-71» − изготавливаются с цинковым покрытием.

Общие моменты, характерные для всех станков:

важно, что все поверхности гриндера отшлифованы, что упрощает работу с инструментом и защищает обрабатываемые детали от царапин, даёт дополнительную плавность хода;
точное, выверенное расположение роликов помогает исключить перекосы во время хода ленты;
существует разновидность моделей, которые могут идти без покраски и защитного покрытия;
поверхности эффективно работают на скольжении;
не забывайте, что для того, чтобы исключить коррозию изделия, достаточно периодически протирать его специальным маслом или силиконовым спреем;
универсальность работы достигается из-за особой конструкций прижимной площадки.

Особенность прижимной площадки в том, что она может поворачиваться строго вертикально и строго горизонтально, обеспечивая при этом разный прижим

В качестве дополнительных элементов в комплектацию входят: диск для установки вместо ведущего валика. Его рекомендуют использовать при обработке по металлу, в случае, если необходимо счищать серьёзные объёмы лакокрасочного материала или налёта от ржавчины.

Один из самых популярных моделей гриндера – №16. Он изготовлена на усиленной поворотной основе, станина снабжена двумя стойками. Основание для станины 2 металлических листа, толщиной 12 мм. Металл обеспечивает необходимость жёсткость конструкции. Специальные крепежи позволяют быстро и без усилий разворачивать гриндер как в вертикальное, так и в горизонтальное положение.

В конструкции используется увеличенная шлифовальная лента – 1600-1800×50 мм и достаточно мощный двигатель – 2,2 кВт. Станок обладает более высокой производительностью и идеально подходит для непрерывных работ на крупных промышленных производствах. Цена такого изделия на данный момент варьируется от 55 000 до 60 000 рублей.

Какой выбрать двигатель для гриндера.

В сети интернет встречается информация о гриндерах сделанных с применением электродвигателей от старых стиральных машин. Такие электродвигатели маломощные и мало оборотистые. Чаще всего это 180 ватт и1400 оборотовмин. Таким гриндерам, как правило не хватает скорости движения ленты и мощности двигателя, поэтому на них можно выполнять нетяжелые работы, например, заточка ножей или обработка небольших деревяшек. На что-то более серьезное они не рассчитаны.

Ниже приведена формула расчета мощности двигателя для гриндера.

Формула расчета мощности двигателя:

P(вт)=(D*N)570,

где D-диаметр приводного колеса в мм, N-обороты двигателя в минуту.

Если применяется двигатель трёхфазный, но включенный в однофазной сети 220В, то его расчетная мощность при подключении треугольником с рабочим конденсатором примерно в 1.5…1.6 раз ниже от номинала. Это необходимо учитывать. Например, по расчету необходим электродвигатель мощностью 800 ватт, и двигатель будет использоваться трёхфазный, но в сети 220В. Тогда необходимая мощность такого двигателя будет равна: 800*1.6=1280ватт.

Оптимальный выбор — это однофазный двигатель с оборотами не менее 2800-3000 и мощностью не менее 800 ватт. С таким электродвигателем можно будет обрабатывать на гриндере каленые стали, а не только затачивать “карандаши.”

Если в изготовлении гриндера будет применяться двигатель открытого типа, как на стиральных машинах, то следует задуматься о его защите от абразива и металлической пыли. Такую защиту можно сделать из пластиковой бутылки емкость 5 литров или какой-либо другой пластиковой тары.

Гриндер — конструкция из дрели

Дрель — тот инструмент, который есть практически в каждом доме. Если произошла поломка корпуса, якоря, то инструмент становится непригоден. Или хозяева приобретают более удобный экземпляр, а старый отправляют в ссылку — хранят в гараже либо на даче. Один из способов трансформации дрели:

Для изготовления станины используют деревянные бруски. В одном делают углубление для корпуса дрели. Между двумя другими будет установлена ручка инструмента, ее крепят к брускам насквозь металлической шпилькой. К первой детали корпус крепят муфтой из металла и саморезами.
Чтобы защитить воздухозаборники в корпусе от пыли, делают кожух. В этой роли выступает пластиковая полоска, профиль ПВХ либо пластиковая бутылка.
Первый вариант рабочей поверхности — диск от УШМ, крепят его переходником, экспроприированным из выходного вала болгарки.
Для натяжителя шлифовальной ленты готовят 2 детали из дюралюминия. В них делают отверстия для монтажа ролика. Сам главный элемент собирают из 2 подшипников (например, мотоциклетных), болта требуемого диаметра, колец. Для уплотнения прибегают к помощи изоленты, если диаметры крепежа и подшипников не совсем совпадают.
Патрон дрели — прямой ролик конструкции. Во избежание соскальзывания шлифовальной ленты на него наклеивают резину.
Из куска доски делают подложку для дрели, вырезая выемку по форме станины. Крепят ее несколькими саморезами. Дрель, ставшая гриндером, готова.

Процесс изготовления

Для изготовления силовых деталей станка необходимо использовать листовой металл толщиной 10 мм. Чтобы нарисовать контуры таких деталей для их дальнейшей вырезки, можно ориентироваться на чертеж. Точно соблюдать размеры нет никакой необходимости, так как от них будут зависеть только габариты деталей, которые вы соберетесь обрабатывать на ленточном гриндере. Нарисовать контуры деталей на листе металла можно маркером, а для их вырезания использовать болгарку и электролобзик. Намного проще вырезать такие детали при помощи плазменного резака, но не у всех дома есть такое оборудование.

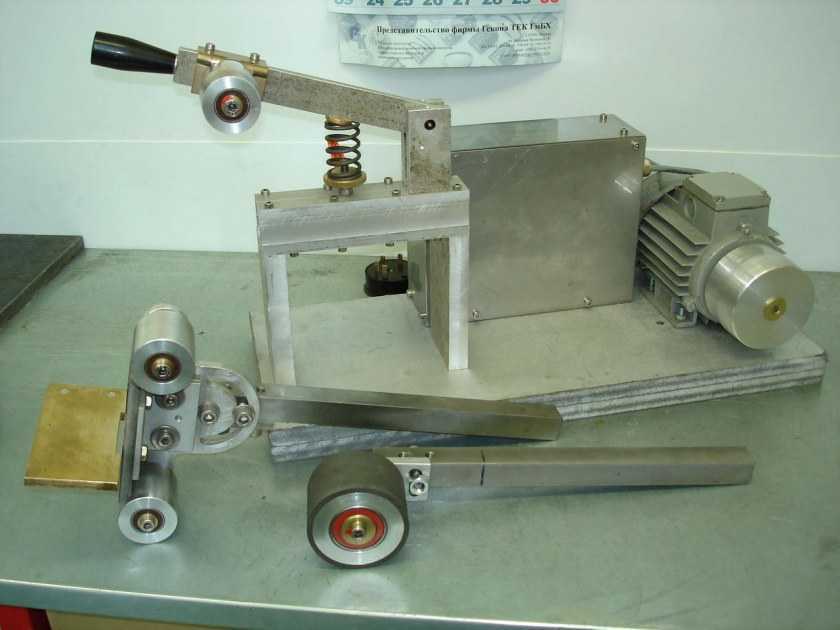

Основание, детали корпуса станка и двигатель перед сборкой

Чтобы основание вашего самодельного гриндера было более надежным, лучше использовать для его изготовления лист металла толщиной 12 мм. Для сборки основания гриндера можно использовать винтовые соединения, но тогда вам придется сверлить множество отверстий, которые значительно ослабят всю конструкцию. Намного проще и надежнее будет выполнить сборку основания вашего станка при помощи электросварки.

Много времени потребуют полукруглые пазы на деталях ленточного гриндера, обеспечивающих поворот платформы, на которой размещены ролики. Чтобы самому сделать такие пазы, необходимо будет повозиться с дрелью, шарошками и напильником, а также задействовать бормашинку. Можно значительно облегчить себе задачу, если доверить сделать такие пазы квалифицированному фрезеровщику.

Макет станка из пластика: благодаря поворотному узлу, гриндер может находиться как в вертикальном положении…

Для изготовления роликов вашего самодельного мини-станка лучше всего использовать титан или дюралюминий (Д16). Если же возможности найти болванки из этих материалов нет, то можно использовать и сталь, но тогда ролики необходимо максимально облегчить, выбрав металл из их внутренней части. Для изготовления роликов самодельного станка вам потребуется помощь квалифицированного токаря, только позаботьтесь о том, чтобы подготовить для него чертеж.

Самый большой ролик ленточного гриндера, который будет фиксироваться на валу электродвигателя, в любом случае необходимо будет сделать из стали, так как титановую болванку такого диаметра найти очень сложно, а дюралюминий может не выдержать значительных нагрузок. Для всего самодельного станка вам потребуется изготовить 4 ролика, размеры которых (диаметр) составляют: приводной ролик — 150 мм, натяжной — 100 мм, два маленьких — 70 мм. Если вы собираетесь сделать мини-станок, то диаметры роликов могут быть и меньше.

…так и в горизонтальном

Когда вы соберете свой самодельный станок с готовыми роликами, очень важно, чтобы они располагались строго по одной линии. В противном случае вы будете постоянно сталкиваться с соскакиванием ленты

Ширина роликов зависит от того, какого размера шлифовальную ленту вы собираетесь использовать на своем оборудовании. Когда вы будете делать чертеж для изготовления роликов, то обязательно учитывайте, что они должны иметь бочкообразную форму, это обеспечит надежное удержание шлифовальной ленты на них в процессе работы. Для того чтобы придать роликам такую форму, с каждого их края делается небольшой скос: 1–2 мм.

Готовые ролики вашего самодельного ленточного гриндера должны иметь гладкую поверхность, об этом необходимо сказать токарю, который будет их изготавливать. Подшипники, на которых они будут вращаться, должны быть только закрытого типа, в противном случае их быстро забьет пыль, образующаяся в процессе работы шлифовального станка. Чтобы ваше самодельное оборудование работало долго и без сбоев, необходимо выбирать для него подшипники, обладающие классом не ниже 6-го. Ролики шлифовального станка вращаются с высокой частотой, поэтому подшипники для них должны быть очень качественными.

Готовый гриндер в горизонтальном положении с дополнительным столиком

Обзор популярных моделей

Einhell TC-US 400

Корпус защищен от коррозии специальным покрытием. Рабочий стол крепится под нужным для работы углом. Гриндер отличается продолжительным сроком службы, простотой управления и обслуживания.

Достоинства станка Einhell TC-US 400:

качественная сборка;
низкий уровень вибрации;
бесшумность;
возможность подключения пылесоса.

Недостаток у модели один: для замены абразивной шины требуется много времени.

Jet 10-20 PLUS 628900M

Консольная установка на шлифовочном барабане гриндера позволяет обрабатывать элементы до 0,5 м за два прохода. Возможна замена оснастки для выполнения работ по брашированию при декорировании поверхностей.

Преимущества станка:

простота управления;
надежность;
высокая производительность;
точность выполнения операций.

Недостатки:

необходимость в периодической поправке ленты;
высокая стоимость.

ЭНКОР Корвет-51

Гриндер ЭНКОР Корвет-51 отличается высоким качеством заточки ножей и иных режущих инструментов. Имеется возможность оперативной переустановки рабочего стола. Станок оснащен транспортирным уклоном.

Преимущества:

компактность;
доступная стоимость;
удобство работы.

Недостатки:

высокий уровень вибрации стола;
необходимость фиксации станины к жесткому основанию.

На что обратить внимание при выборе шлифовального гриндера

Подбор необходимого устройства зависит от многих факторов. Специалисты рекомендуют оценить габариты заготовок и при выборе агрегата ориентироваться на эти показатели

Также очень важно учитывать, какие детали будут обрабатываться с помощью такого оборудования. Для разнообразных типов поверхностей применяются специальные модели гриндеров

В качестве примера можно привести устройства, на которых шлифуются выпуклые заготовки.

Следующий критерий выбора является сугубо индивидуальным. Речь идет о частоте применения шлифовального станка. Для редкой эксплуатации подойдут недорогие модели. Стоит отметить, что существуют специальные насадки-гриндеры, которые устанавливаются на угловые шлифмашины (болгарки). Их цена гораздо ниже стоимости полноценного станка, а эффективность довольно высока.

В первую очередь выбирать агрегат, необходимо исходя из размеров заготовок, которые будут на нем обрабатываться

Мощность агрегата – один из наиболее важных параметров, который оказывает влияние на скорость и эффективность выполнения работы. Сегодня в продаже можно встретить устройства, мощность которых колеблется в пределах от 0,5 до 1,5 кВт. Для использования в домашних условиях, как правило, вполне достаточно модели мощностью 0,5-0,8 кВт

Если же прибор приобретается для частого применения, то стоит обратить внимание на модификации, аналогичный показатель которых составляет 0,8-1,2 кВт

Об эксплуатационных характеристиках конкретных моделей и особенностях работы с ними можно узнать из тематических видео. Гриндеры, выполненные из подручных материалов, могут иметь разную мощность. Все зависит от того, какой электронный мотор был взят для этой цели.

При выборе ленточного приводного станка, используемого для шлифовки, также стоит обратить внимание на скорость движения ленты. Данную техническую характеристику можно увидеть в паспорте изделия

От нее зависит то, какой производительностью будет обладать агрегат. Цена ленточного гриндера свидетельствует о степени его эффективности. В зависимости от показателя скорости можно выделить три разновидности гриндеров:

200-360 м/мин;
360-500 м/мин;
500-1000 м/мин.

Для домашнего использования необходимо приобретать устройства мощностью от 0,5 до 0,8 кВт

Два последних варианта не применяются в домашних условиях

Мастера рекомендуют также обратить внимание на массу прибора, если он будет использоваться для обработки вертикальных поверхностей. Это связано с тем, что такая работа предполагает удержание станка на весу

Существует две категории гриндеров:

от 2,5 до 4 кг;
от 4 до 7 кг.

В последнюю очередь необходимо ознакомиться с дополнительным функционалом агрегата. Следует помнить, что количество дополнительных модификаций оказывает влияние на конечную цену гриндера. Например, устройство, оснащенное плавным пуском, гораздо эффективнее и удобнее. Еще одной полезной функцией является система центровки. Для домашнего применения рекомендуется выбирать модели, оборудованные стационарными крепежами и вспомогательными рукоятками.

Гриндер своими руками. Чертежи с размерами

Основное внимание при разработке стоит уделить конструкции роликов, фиксации изделия при шлифовании и выбору мощности электродвигателя. Рассмотрим эти моменты подробнее

Конструирование роликов

Особо важно правильно изготовить головной, ведущий ролик. Он должен быть достаточно массивным, чтобы, обладая заметным моментом инерции, не сразу разгонять ленту до фактических значений окружной скорости

Учтём, что для привода самодельного ленточного гриндера будет с очевидностью принят стандартный электродвигатель, со скольжением не выше 9%, тогда эта скорость при номинальных 1500 мин-1 будет составлять не более 1380…1400 мин-1. С другой стороны из стали этот ролик изготавливать также нельзя: при пуске двигатель может сразу не провернуть массивный ролик.

Выход: либо использовать дюралюминий марки не ниже Д16, либо изготовить стальной ролик полым. При этом с увеличением диаметра ролика полость придётся выполнять глубже.

На ролике желательно предусмотреть торцевую канавку, ширина и глубина которой будет соответствовать сечению намеченной к применению бесконечной шлифовальной ленты. Этим исключается возможный сход ленты с одного из роликов, если их оси не будут расположены строго в одной плоскости.

Аналогичные канавки выполняются на ведомом и натяжном ролике. Их можно изготавливать из дюралюминия, и не вытачивать в них полости.

Особое внимание необходимо уделить шероховатости поверхности роликов. Она должна быть в пределах Ra1,25… Ra2,5

При большей шероховатости будет наблюдаться ускоренный износ ленты, при меньшей — возможно её проскальзывание в случае длительного шлифования.

Ролики ленточного гриндера должны обязательно устанавливаться в закрытые подшипниковые узлы на базе подшипников качения: так исключается случайное попадание частиц сошлифованного материала на оси роликов. Основное требование к подшипникам – соответствие его несущей способности фактическому числу оборотов двигателя.

Для крепления роликов на осях можно использовать обычные шплинты, либо выполнять ось в виде пальца с буртом, как это предписывает ГОСТ 9650. Выходной ролик должен иметь шпоночный паз для установки на вал электродвигателя.

Выбор электродвигателя и поворотного стола

В процессе изготовления гриндера своими руками важно верно подобрать привод. В большинстве случаев подойдёт двигатель с числом оборотов 1500…3000 мин-1, при мощности от 0,75 кВт (можно и больше – до 1…1,5 кВт, однако в этом случае повышенных скоростей шлифования может не выдержать материал бесконечной шлифовальной ленты)

Выбор мощности диктуется основной долей работ, которые предстоит выполнять на станке. Например, при преобладании чернового, силового шлифования (съём ржавчины, окалины, зачистка заусенцев) двигатель обычно выбирают помощнее, а номинальное число оборотов, наоборот, может быть уменьшено до 1200 мин-1. К концу выходного вала двигателя присоединяют ведущий ролик.

Учитывая, что при шлифовке выделяется значительное количество пылевидных отходов, корпус двигателя должен быть закрытым и обдуваемым, поэтому рекомендации использования в качестве привода двигателя от старой стиральной машины не стоит принимать во внимание

Проектируя самодельный гриндер, есть смысл заложить в конструкцию максимальную технологичность. Этому способствуют два обстоятельства:

Изготовление поворотного стола;
Наличие прижимной плоскости, на которую можно опирать шлифуемое изделие.

Первая задача решается так. Столик изготавливается с подвижным кронштейном, который имеет возможность поворота относительно горизонтальной оси на фиксированные углы.

Стол должен выдерживать заметные технологические нагрузки, а потому должен быть не тоньше 15…20 мм (для снижения массы детали целесообразно и здесь использовать дюралюминий).

В качестве прижимной плоскости целесообразно использовать раму станка. Для этого одну из поверхностей – ту, которая будет находиться у предметного столика – надо прошлифовать, и обеспечить ей максимальную жёсткость.

Монтажный блок. Увеличиваем возможности подъёмных механизмов

Талреп крюк-кольцо. Гост и размерный ряд

Преимущества перед точилом

Ленточный гриндер обладает преимуществами по сравнению с прочими инструментами, предназначенными для заточки и шлифования. В сравнении с точилом он имеет такие плюсы:

более широкие возможности по обработке поверхностей, в том числе у деталей больших размеров и с большим весом;
улучшенный функционал по позиционированию инструмента относительно поверхности;
равномерное стачивание абразивного покрытия ленты;
простой способ замены абразива.

Широкие возможности по обработке поверхностей ленточно-шлифовальными станками, выражаются не только при работает крупногабаритных деталей. Даже самая простая модель может использоваться для обработки поверхностей второго и третьего порядка. К примеру труб, крыльев и кузова машины.

Правильный выбор лент позволяет проводить все этапы обработки: грубую заточку, шлифовку, полировку.

Абразивный круг точильного станка изнашивается в процессе работы неравномерно. Из-за этого нарушается его геометрии, а значит точность и качество обработки.

Гриндеру присущи два недостатка, связанных с конструктивными особенностями. Это низкая надёжность, связанная более сложным механизмом приведения ленты в движение: подшипники, валы, натяжные пружины, сама лента. У станка только двигатель и абразивный круг.

Конструктивная сложность требует регулярного осмотра и проведения обслуживания. Износ подшипников приводит к разбалансировке и неравномерному прилеганию ленты. Длительная работа гриндера изменяет геометрию валов. Из цилиндрических они становятся овальными.

Пошаговая сборка конструкции

Сборка шлифовального станка – это полноценные строительные работы, требующие от мастера концентрации внимания, подготовки чертежа, обработки деталей и определенного опыта.

Для работы следует подготовить рабочее место:

Столешницу с достаточной площадью для проведения обработки деталей, сборки конструкции и проверки работы готового аппарата.
Источник света (оптимально будет сочетание естественного и искусственного освещения).
Средства защиты глаз и слизистых оболочек (металлическая стружка, пыль, антикоррозийные составы обладают прямым раздражающим действием, что требует дополнительной защиты лица и рук).

Готовое рабочее место – это залог успешной работы для мастера.

Как сделать гриндер в домашних условиях

Если описывать конструкцию гриндера совсем просто, то это двигатель, 2-4 вращающихся ролика, один из которых регулируется, и шлифовальная лента. От ручной шлифовальной машинки гриндер обычно отличает фиксирующая стойка, с возможностью менять угол наклона.

Стойка необходима для точности работы. Решили сделать спуски – фиксируете, выставляете нужный угол наклона стойки и запускаете гриндер.

Что касается регулируемого ролика, то он просто необходим. Ведь шлифовальная лента со временем растягивается, и образуется просадка. Ролик подтягивается, и работа продолжается. Есть ещё важный момент: наждачная лента подойдёт только на эластичной основе. В противном случае от нагрузки она порвётся.

Чтобы собрать станок в домашних условиях, понадобится:

Продумать конструкцию устройства и сделать чертежи.
Подготовить все необходимые инструменты: лобзик, дрель, ШМУ.
Подготовить детали, требующиеся в процессе сборки или договорится с токарем для их выточки.

Для начала необходимо определиться с лентой, точнее с её длиной. Для бытового использования оптимальный вариант – 915 мм, именно с такой длиной работает основное количество Чапаевских станков.

Основа для станины должна быть толщиной более 12 мм. Болтовые соединения в данной ситуации – ненадёжны. Желательно применить сварку.

При вытачивании роликов важен показатель шероховатости, который должен быть не меньше 1,25. Иначе лента будет быстро изнашиваться

Если станок планируется делать с четырьмя роликами, то принято использовать следующие размеры: 150 мм – для ведущего, 100 мм для регулируемого, и 70 мм оставшийся. При этом важно расположить их без перекосов, чтобы избежать соскальзывания ленты

Стоимость готового шкива начинается от 2000 рублей. Несколько дешевле можно заказать у частных токарей.

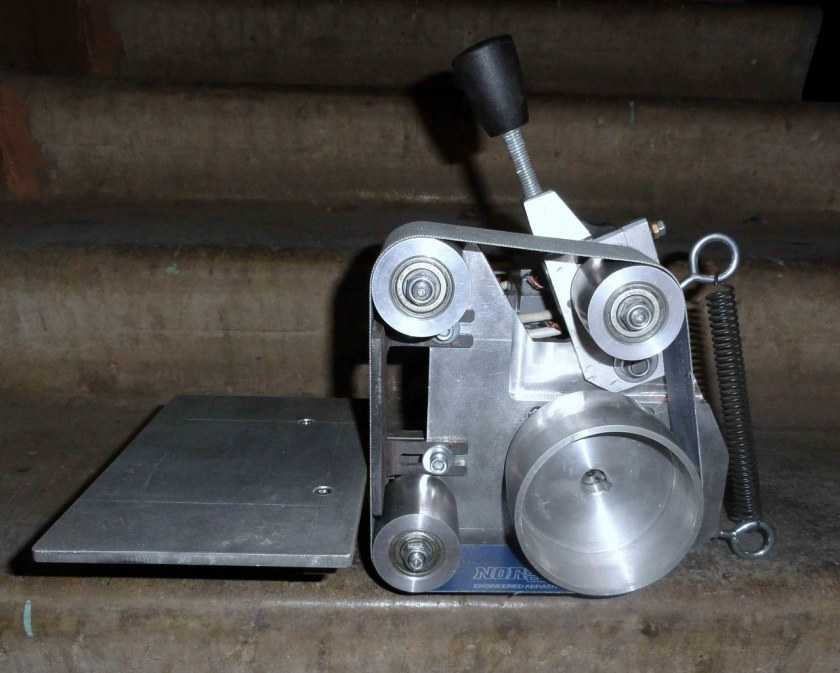

Гриндер сделанный своими руками.

Особое внимание стоит уделить приводу для гриндера. Если нет возможности обзавестись специализированным двигателем можно воспользоваться альтернативой

Двигатель желательно использовать с мощностью 0,75 кВт или выше, и частотой оборотов от 1 200.

Самодельный гриндер с двигателем от стиральной машины

При размере ведущего шкива 70÷100 мм двигатель для гриндера должен раскручиваться как минимум до 3000 об/мин. Двигатель, демонтированный со старой стиральной машинки автоматического типа, имеет небольшую мощность (ниже 300 Вт). Он отличается неплохой надёжностью и неприхотлив в эксплуатации.

Популярность использования именно такого привода обусловлена его широким распространением.

Привод от стиральной машинки в обязательном порядке вносится в предварительный чертёж. Гриндер своими руками в домашних условиях нуждается в наличии двигателя с выходным валом. В этом случае вал имеет резьбовое соединение, конструкция которого позволяет без особого труда выполнить стыковку со шкивом.

Из дрели

Гриндер для дрели – это специальная насадка, которую можно сделать в несколько этапов. Есть сотни различных вариантов изготовления. Рассмотрим один из самых простых и надёжных, пошаговая инструкция:

Подготавливается всё необходимое для работы: вал с шестернями, подшипники и листовой металл.
Вырезаются две пластины размером 110×250 мм.
Просверливаются необходимые отверстия на каждой из пластин. В этой части подшипники будут подаваться для регулировки.
Далее, берётся «шпилька» и нарезается по 120 мм. Устанавливаются самодельные ролики на шпильки и закрепляются болтами. Протягивается лента и фиксируется с другой стороны.
Изготавливается основа для крепления гриндера. Станок крепится на станину, а дрель фиксируется с помощью хомутиков.
Вытачивается и крепится уголок для удобной фиксации ножа во время заточки.

Из болгарки

Главным конструктивным отличием болгарки от других видов электроинструмента является то, что её выходной вал повёрнут под углом 90º к оси электродвигателя и, соответственно, к корпусу. По этой причине она и называется УШМ — углошлифовальная машинка.

Такая особенность прекрасно подходит для продольного крепления ведущего ролика и полотна «электронапильника». Получается вытянутый в линию и очень комфортный в работе инструмент. Такая же насадка для дрели располагается под прямым углом к корпусу, что достаточно неудобно для работы.

Чтобы изготовить устройство, достаточно сделать металлическую основу под ролики, натянуть ленту, и подогнать размеры ведущего ролика, под направляющую ШМУ, и станок готов.
