Как сделать бетономешалку своими руками?

Варианты бетономешалок, для изготовления в домашних условиях

Популярность самодельных бетономешалок объясняется высокой производительностью и доступностью. Как было сказано выше, приобретение оборудования не всем по карману, поэтому имея небольшие навыки в строительной сфере можно соорудить полезное устройство самостоятельно. Но для начала нужно определиться с вариантом агрегата.

Механическая бетономешалка

Для изготовления такой конструкции понадобиться бочка, внутри которой будет установлен вал с лопастями, для перемешивания компонентов раствора. Большим преимуществом такого агрегата можно назвать объем получаемого раствора, и возможность превращения ручного привода в электрический.

Среди недостатков отмечается трудоемкость и плохое перемешивание раствора в угловых частях емкости.

Комбинированная конструкция с горизонтальным баком

Для изготовления этой бетономешалки тоже понадобиться бочка, но и ряд других элементов, которые в совокупности обеспечат высокое качество получаемого раствора. Основной упор делается на загрузочно/разгрузочный люк, с подбором качественных уплотнителей и шпингалетов.

К преимуществам бетономешалки относят – возможность переоборудования на электрический привод и высокое качество раствора. Недостатком агрегата является сложность в изготовлении.

Агрегат с электрическим приводом

Наиболее распространенный вариант бетономешалки, изготавливаемый в домашних условиях. Принцип работы прост, как и его базовая схема:

В качестве рекомендаций от специалистов можно выделить:

• Необходимость укрепления горловины и дна емкости планками, зафиксированными крест-накрест.
• Использование рамного миксера, в качестве вращающего элемента.
• Обеспечение вращения емкости вместе с осью.

Последнее условие поможет продлить эксплуатационный срок бетономешалки, который сокращается из-за некачественного уплотнения вала в днище.

Вибрационное устройство

Это самое простое устройство, используемое для замешивания раствора в небольших количествах. Все что вам нужно, это перфоратор и круглая высокая емкость. Схематически, процесс замешивания раствора выглядит так, как показано на рисунке

Обратите внимание на глубину погружения и высоту раствора над вращающимся валом

Процесс изготовления бетономешалки от А до Я

Определившись с тем, какой агрегат подойдет для выполнения поставленной задачи, можно приступать к его изготовлению. Весь процесс можно разделить на несколько этапов.

Изготовление емкости

В качестве резервуара для замешивания раствора можно использовать любую емкость, находящуюся в вашем распоряжении. Это может быть бочка, бидон или барабан от стиральной машины старого образца. Если ничего из перечисленного у вас не оказалось, можно изготовить емкость самостоятельно.

Для работ вам понадобиться листовая сталь, толщиной не менее 2,5 мм. Стандартная модель имеет конусообразные части с разным углом усечения по двум сторонам (низ и верх чаши). Для этого вам нужно подготовить две таких заготовки в виде усеченных конусов. И одну заготовку, выполненную из прямоугольного листа стали. Это будет основа емкости.

Все заготовки необходимо соединить в одну конструкцию посредством сварки.

Так как основная нагрузка приходится на чашу агрегата, она должна обладать повышенной прочностью, поэтому все сварочные швы должны быть двойными. При изучении различных инструкций по изготовлению чаши можно увидеть рекомендации специалистов, которые кроме двойных сварочных швов рекомендуют использовать и металлические заклепки для увеличения прочности соединения.

В готовим воде чаша будущей бетономешалки должна выглядеть как на рисунке:

Основание и корпус

Для изготовления корпуса можно использовать дерево или металл. Если бетономешалка нужна для выполнения краткосрочных задач с небольшими объемами, то древесина – идеальное решение. Для более серьезных работ лучше воспользоваться металлическими профилями и уголками.

Если это металл бывший в употреблении, внимательно осмотрите его на предмет порчи и ржавчины. Чем меньше повреждений, тем выше прочностные характеристики. Этот параметр очень важен, если учесть тот факт, что на корпус приходится вес не только самого оборудования и раствора, но и вибрационные нагрузки, а это на 20-50% больше планируемого веса.

Все детали прикрепляются к корпусу посредством сварки и болтов. При необходимости, основание можно оборудовать каркасом с колесами и ручкой для облегчения передвижения агрегата по строительной площадке во время работы или по ее окончанию.

Установка двигателя

Это самый сложный этап, так как от его выполнения зависит производительность бетономешалки. Перед установкой двигателя необходимо помнить, что объемы раствора и вес компонентов влияют на мощность оборудования. Чем выше запросы, тем выше требования к мощности.

Для выполнения небольших задач можно использовать моторчики от электродрели или подобных инструментов, а для работы с большими объемами лучше обзавестись мотором от стиральной машины или мотороллера, с числом передач 1:8. Вместо руля можно использовать моховик.

Еще один важный параметр двигателя – скорость вращения. Оптимальная скорость для бетономешалки 15-20 оборотов в минуту. Если возможности подобранного двигателя превышают заданный параметр, его нужно немного отрегулировать, установив дополнительные элементы: автоматические регуляторы или шестеренки с валами, ремни.

Сборка конструкции

Процедура сборки состоит из нескольких шагов, каждый из которых требует внимательного подхода.

На первом этапе необходимо еще раз просмотреть подготовленные заготовки: чашу, каркас и основание на предмет некачественных швов и убедиться, что все работы выполнены правильно.

После этого на каркас устанавливается двигатель и редуктор. Выполняется фиксация всех элементов вращающего механизма

Обратите внимание, что от качества крепежных работ зависит работоспособность бетоносмесительного агрегата и срок его службы

После установки вращательного механизма приступают к креплению емкости для раствора

Важно, чтобы угол наклона емкости соответствовал 35 градусам

Финальным этапом является проверка агрегата на работоспособность. Проверяются такие параметры как включение/выключение, скорость вращения и устойчивость оборудования под нагрузкой и в холостую.

Более наглядно, о сооружении бетономешалки и ее запуске можно посмотреть в представленном видео ролике: https://www.youtube.com/watch?v=JdGNcWmxt0I

Подготовка к изготовлению бетономешалки

Перед изготовлением конструкции, необходимо сделать чертеж или эскиз будущего изделия, подготовить место сборки: подвести электричество, обеспечить, чтобы шум и грязь не попадали в жилой дом или грядки с растениями.

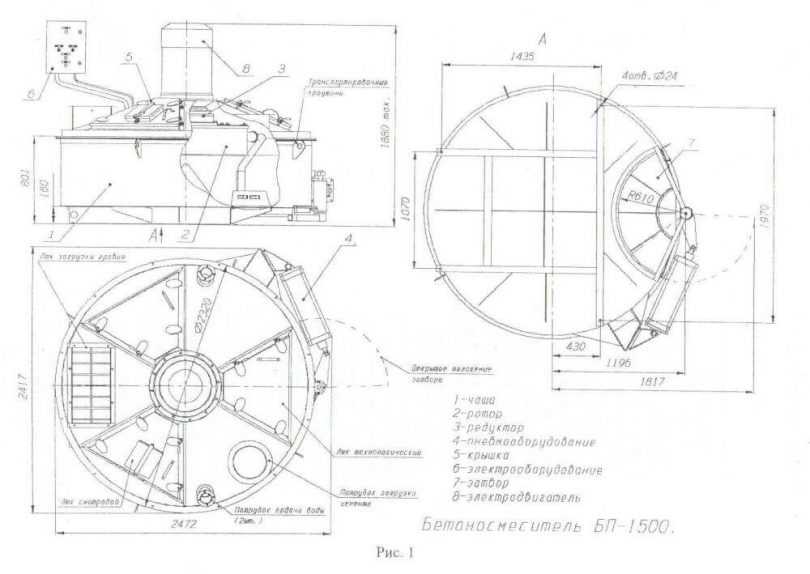

Чертеж для изготовления бетоносмесителя

Из инструментов могут понадобиться:

• Аппарат для сварки.
• Электрическая дрель.
• Набор отверток.
• Ножовка по металлу.
• Емкость.
• Металлический прокат для изготовления рамы.
• Подобрать мотор, мощностью минимум 1,3 кВт.
• Металл для лопаток, используемых при перемешивании компонентов.
• Если это будет шнековая бетономешалка своими руками, понадобится подобрать или изготовить шнековый вал.

На стадии подготовки к работе необходимо решить вопрос, будет бетономешалка для заливки фундамента своими руками на колесах или стационарная. После этого можно приступать к работе.

Но для более качественной сборки конструкции, решения всех вопросов, как изготавливается своими руками бетономешалка, видео окажет неоспоримую помощь.

Изготовление ручной бетономешалки

Эскиз для сборки простейшей бетономешалки

Представленная на эскизе мини бетономешалка своими руками, может быть изготовлена из материалов, которые можно найти у любого хозяина своего участка. При этом:

• Емкостью может быть старая бочка, с двух сторон закрытая крышками, или большого диаметра труба с заваренными с двух сторон торцами. По центру, по длине бочки вырезается отверстие, для загрузки компонентов и выгрузки готового раствора.
• По центрам обоих торцов просверливаются отверстия, под имеющуюся в наличии трубу, которая будет служить осью вращения емкости.
• Для большей жесткости конструкции на торцы привариваются или прикручиваются фланцы, внутренний диаметр которых выполняется с небольшим, до 0,5 мм зазором с осью.
• Внутри бочки крепится на болтах или приваривается гребенка, что улучшает смешивание компонентов для получения раствора.
• Ось с барабаном крепится на опоры. Собрать их можно из швеллеров или уголков, которые имеются в наличии.
• На конце оси крепится кронштейн с рукояткой.

Изготовление бетономешалки с приводом

Привод на бетономешалке

Большая бетономешалка своими руками изготавливается с электроприводом.

Инструкция по ее сборке предлагает такой порядок работ:

Собирается рама с бочкой для будущего агрегата. Она должна быть достаточно прочной, из-за большой нагрузки на основание. При этом:

1. Раму стоит изготавливать их профильного уголка со стенками не менее 130 мм.
2. Для крепления элементов используются болты диаметром 27 мм.
3. Бочка устанавливается под углом 35°.

• Для передачи крутящего момента от двигателя на бочку, крепится зубчатый венец, его можно использовать от двигателя автомобиля «Волги», приварить или прикрутить болтами.
• На раму крепится редуктор.
• Устанавливается бочка. Внутреннюю часть барабана можно наполнить по своему усмотрению или воспользоваться такой же конструкцией, как и для ручной бетономешалки.
• Для изготовления пеноблоков, собирается бетономешалка для пенобетона своими руками. Ее отличие от бетономешалок — наличие специального перемешивающего устройства.

Смеситель для пенобетона своими руками

Крепится штурвал для опрокидывания бочки.

Чтобы изготовить бетономешалку своими руками любого вида, для большей наглядности проведения работ по сборке, стоит просмотреть видео в этой статье.

Несколько советов по эксплуатации оборудования

Собранная конструкция, как и любое оборудование, требует соблюдения правил эксплуатации:

• Нельзя опускать руки во вращающийся барабан.
• При подключении электричества нужно следить за исправностью проводки.
• Даже к неработающему агрегату не следует подпускать детей.
• При использовании передвижной конструкции, всегда нужно ставить под колеса упоры, перед началом работы.
• Из-за большой вибрации барабана, могут нарушиться соединение элементов в узлах, которые требуют периодического подтягивания крепежных деталей.
• Никогда нельзя оставлять включенную технику без присмотра.

Изготовленная даже самая простая бетономешалка своими руками, значительно облегчает выполнение тяжелой работы, связанной с использованием бетонного раствора, экономит не только силы, но и время человека.

Бетономешалка с ручным приводом из бочки

Для приготовления большего количества бетона за один прием традиционно используют бочки от ГСМ (200 л). Существует множество конструкций с горизонтальным или наклонным расположением емкости.

Усовершенствованная самодельная бетономешалка из бочки.

Все они требуют подготовки бочки:

1. Прорезать отверстие люка. При наклонном расположении бочки его делают ближе к одному краю, для горизонтальной — в середине боковой стенки.
2. Внутри емкости наварить на стенки 2-4 лопасти. Между краем каждой лопасти и стенкой оставить небольшой зазор.
3. Приварить петли, закрепляя крышку. Оборудовать ее замком. По периметру отверстия и крышки установить резиновый уплотнитель.
4. Если крышка у бочки отсутствует, вырезать стальной круг для новой.
5. В дне и крышке сделать отверстия и насадить емкость на ось. Заварить шов крышки.

Сварить прочное основание из стальных труб или уголка (А-образные стойки, соединенные поперечинами). Закрепить держатели для горизонтально расположенной оси конструкции. Концы оси должны выйти из уключин наружу. К этим частям приваривают рычаги для вращения.

Привод

В заводских бетономешалках используется зубчатый венец, который самостоятельно изготовить невозможно. А чтобы осуществить достаточную замену, потребуются следующие элементы:

• маховик старого автомобильного двигателя (от любой легковушки);
• шестерня-бендинг, с помощью которой стартер старого авто подключался к маховику;
• ступица колеса (все от того же легкового автомобиля).

Вариант самодельного привода № 1: ось, на которой закреплены и вращаются маховик с бадьей, коренным своим концом входит в муфту с подшипником качения (№ 208). Муфта же располагается внутри ступицы.

Вариант самодельного привода № 2: ступица приваривается к маховику, а к ней болтами за днище крепится бадья. В этом случае нужны 2 муфты — одна присоединяется к маховику, а вторая подкрепляет горловину бадьи.

Первое решение удачнее, поскольку во втором случае на подшипник муфты вверху будет постоянно попадать раствор, если бадья наклоняемая, с верхним выгрузом. Но такой привод вполне оправдается, когда бадья будет горизонтальной с глухими днищами, а выгруз боковой.

Хорошо также, если у мастера в наличии имеется механический редуктор с нужной передачей (для наклонной бадьи подойдет прямой, а для горизонтальной — угловой). Его достаточно будет установить на ось.

Рабочая скорость бадьи не должна превышать 30-50 оборотов в минуту. Иначе раствор будет разбрызгиваться. А если скорость сделать меньше, смесь плохо перемешается. Чтобы обеспечить требуемый скоростной режим имеет смысл зубчатую передачу дополнить ременной.

Мощность двигателя (для смешивания нужного объема раствора обычной вязкости) должна быть:

• 20 Вт/л для вращающейся бадьи под наклоном;
• 15 Вт/л для бадьи, вращающейся горизонтально;
• и 12 Вт/л для неподвижной бадьи с осевым миксером.

Показатели представлены по нижнему пределу мощности, верхний может оказаться и большим.

Механические смесители

Самодельная бетономешалка своими руками механического типа внешне очень похожа на гравитационную. Главное различие находится у нее внутри.

Это направляющие и рассекающие лопасти, приваренные к внутренним стенкам емкости. Они направляют падение переворачиваемых пластов, рассекая их при этом на отдельные части.

В этом случае сметь будет получаться более качественной и за более короткое время. Наличие лопастей изменяет сам принцип гравитационного перемешивания. Поэтому рабочую емкость можно располагать не только горизонтально, но и под углом, что позволяет более рационально использовать объем бетономешалки и делает работу более удобной.

Схематическое изображение механического бетоносмесителя.

Кроме этого, рабочая емкость, установленная под углом к горизонту, уже не требует наличия закрывающейся герметичной крышки, а вываливание готовой смеси можно осуществлять через постоянно открытое отверстие, переворачивая саму рабочую емкость.

Изготовление рабочей емкости

В качестве рабочей емкости можно также использовать стальную бочку, к внутренним стенками которой следует приварить стальные лопасти под углом 30-35 градусов. Высота лопастей должна быть равна четверти диаметра бочки. Возможен вариант приварки лопастей к вращающему валу, проходящему внутри.

Более сложным вариантом будет изготовление емкости собственной конструкции, этакой самоделки. Для этого понадобится отрезок стальной тонкостенной трубы с толщиной стенки 2,5-3,5 мм, диаметром не менее 800 мм и длиной не менее метра.

Опорную раму лучше всего изготовить из стальных профильных труб.

Одну сторону трубы заваривают стальным кругом. С другой стороны вырезают 4-6 треугольных сегментов, которые подгибают к середине и сваривают между собой. В итоге получается емкость, напоминающая грушу. Внутри груши приваривают лопасти, а по центру, с внешней стороны днища, — стальную ось для последующего закрепления приводного шкива.

Они менее подвержены изгибу, чем уголок, и имеют относительно небольшой вес. В конструкции рамы следует предусмотреть установку опорных колес, на которых будет лежать емкость, и площадку для установки электродвигателя.

Сама рама должна состоять из двух частей:

1. опорной, на которой будет держаться вся конструкция;
2. поворотной, на которую будет опираться рабочая емкость.

Опорная рама с ручкой и колесиками.

Опорная и поворотная части рамы соединяются между собой через короткие валы, закрепленные в подшипниках или втулках.

К одному из валов нужно приварить поперечную ручку для возможности наклона поворотной части рамы, а вместе с ней и рабочей емкости, которая будет лежать на раме, опираясь на колесики.

Привод механической бетономешалки

Привод для вращения миксера в устройствах такого типа встречается крайне редко и только при маленьком объеме рабочей емкости. Обычно для вращения используют электродвигатель, соединенный с миксером через ременную передачу.

Еще лучше соединять электропривод через редуктор, но сделанная своими руками бетономешалка в этом случае окажется слишком дорогой с точки зрения необходимых компонентов. В заводских конструкциях можно увидеть зубчатую передачу от двигателя, установленного сбоку от емкости, в месте наибольшего диаметра, но при самостоятельном изготовлении такое решение выполнимо только теоретически.

Почему нельзя дрелью?

Каждый, кто хоть раз сталкивался со строительством, ведущимся частным образом, видел процесс или слышал о возможности замешивания раствора с использованием электрической дрели. И, казалось бы, зачем связываться с бетономешалкой-самоделкой, когда есть такое «оригинальное» решение. Однако решение это весьма сомнительное:

Во-первых, дрель так долго не протянет, это не ее рабочий режим. Она вообще под подобные работы не приспособлена.

А во-вторых, чтобы получить действительно качественный раствор, дрель придется постоянно перемещать по емкости в разных направлениях. И тогда трудозатраты вкупе с временными окажутся экономически абсолютно невыгодными. Проще озаботиться и смастерить бетономешалку.

Чертежи и варианты конструкций

Популярный вариант – механическая бетономешалка, которая отличается значительным объемом. Привод в этом случае может быть ручного или электрического действия. Чтобы выгрузить бетон, потребуется наклонить бадью в сторону. Для всех конструкций, имеющих форму цилиндра, присущ главный недостаток – плохое вымешивание смеси по углам. Также при скорости в 35 оборотов в минуту смесь разбрызгивается. Но эту проблему можно устранить, наварив на бочку ее отрезанную часть обратно и просверлив небольшой люк.

Второй вариант – комбинированный агрегат горизонтального типа, имеющий гребенки. Тоже бывает двух разновидностей: ручной и электрический. Основное достоинство – однородное смешивание бетона, а также хорошая скорость и качество. Агрегат изготавливают из бочки, например, на 500 литров, а по качеству он не уступает современным моделям. Скорость смешивания зависит не от времени, а от числа оборотов. Для приготовления бетонной смеси необходимо сделать всего 3–4 оборота. Из недостатков – сложность конструкции. Чтобы изготовить вручную, потребуется немалое количество вспомогательных элементов

При устройстве разгрузочного люка важно использовать только качественные детали

Третий вариант – электрическая конструкция. В основном данную модель копируют домашние умельцы. В зависимости от выбранного чертежа готовая бетономешалка отличается некоторыми деталями. Горловину и дно нужно закрепить планками, что привариваются крестом. Рекомендуется собирать устройство так, чтобы бадья вращалась совместно с осью.

И четвертый вариант – вибрационная бетономешалка. Очень часто мастера, имеющие перфоратор мощностью до 1,3 КВт с ударным механизмом принудительного действия, совершали попытку самостоятельного изготовления агрегата, но не получали нужного результата. Ошибки могут заключаться в следующем:

• неверный подбор емкости – она должна быть высокой и круглой;
• неверное расположение вибратора – он должен находиться на оси емкости, на расстоянии до дна, аналогичному радиусу его самого;
• применение плоского вибратора – в таком случае он не сможет создать необходимую систему волн;
• очень большой вибратор – диаметр должен быть 15–20 сантиметров, в противном случае устройство не сможет замесить раствор.

При соблюдении всех требований на выходе получается бетон изумительного качества. Для смешивания жестких смесей бетона используются роторные бетономешалки, собственноручное производство которых значительно затрудняется.

Имеется несколько классификаций конструкций бетономешалок, отличающихся параметрами. Если рассматривать принцип действия, то выделяют следующие виды:

• гравитационная – вращение барабана происходит благодаря силе гравитации;
• принудительная – за счет внутренних лопастей;
• периодическая – необходимы частые остановки из-за незначительной мощности;
• редукторная или венцовая;
• постоянная – использование при масштабном строительстве из-за непрерывной работы.

По виду изготавливаемого бетона выделяют растворомешалки и бетоносмесители. В растворомешалках для смешивания применяются горизонтальные шнековые элементы, вращаемые в неподвижной емкости.

Многие задаются вопросом о выгоде создания самодельной бетономешалки.

Но ведь этот инструмент хорош для просверливания отверстий в стенах, а не для создания растворов из бетона. То же самое можно сказать о различных миксерах. На самом деле, выгода от самодельной бетономешалки высока и состоит в следующем:

• минимальные или нулевые затраты на производство;
• отсутствие сложной технической схемы, которая требует определенной области знаний;
• доступность необходимых элементов для сборки;
• возможность разработки индивидуального проекта;
• возможность создания разборной конструкции.

Таким образом, у самодельной бетономешалки насчитывается масса преимуществ. Этот вариант не подходит тем, кто не желает работать своими руками или ждет скорого результата. Создание собственного агрегата требует немало сил, терпения и времени. Что-то предстоит переделывать или подгонять прямо во время сборки. А для тех, кто готов рискнуть, ниже представлены популярные способы изготовления бетономешалки собственноручно.

Как делают основание для бетономешалки профессионалы?

Естественно, ручная бетономешалка своими руками должна иметь устойчивую основу. Это необходимо, чтобы конструкция не начала переворачиваться во время перемешивания. При небольшой загрузке остова из деревянного бруса будет вполне достаточно (сечение 10 на 10 или 15 на 15 см). Оптимальные варианты соединения: «в шип» или «в полдерева». Они необходимы, чтобы конструкция не получила повреждения от вибрации. Когда сборка закончена, все стыки проклеиваются и стягиваются саморезами.

Нужен более прочный, долговечный агрегат? Тогда вам точно подойдет рама из металлического уголка. Сварочный аппарат есть далеко не у всех, но вы можете выполнить фиксацию заклепками или болтами.

При необходимости, к основанию прикручиваются колеса. Такое устройство бетономешалки позволит вам не только переворачивать, но и перемещать ее.

Что касается двигателей, бетономешалка из бочки своими руками может быть оснащена мотором от скутера или автомобиля. Хорошим вариантом будет и бетономешалка из стиральной машины. Преимущество данного варианта в том, что он рассчитан на длительную работу и сможет прослужить несколько лет.

Как сделать бетономешалку своими руками видео

Ниже вы можете познакомиться с фото чертежей, позволяющих все сделать самому:

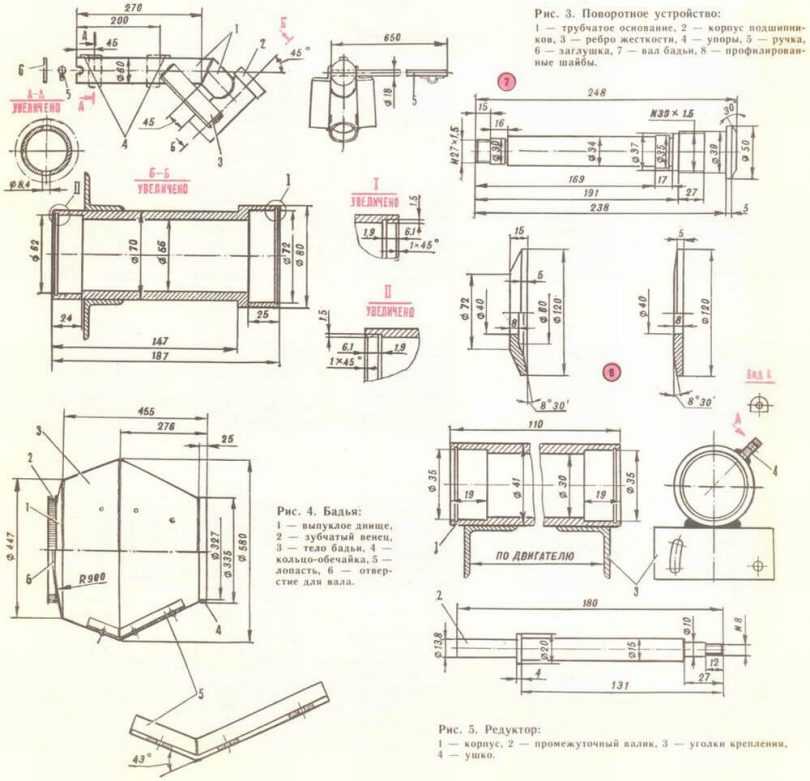

Самодельная бетономешалка чертежиЧертеж самодельной бетономешалкиЧертеж самодельной бетономешалки из бочки

Изготовление рамы бетономешалки

Рама бетономешалки выполнена из металлической трубы. За счет колес бетономешалка легко передвигается по строительному участку даже будучи наполненной раствором. Для большей устойчивости к раме приварены ножки-опоры. На раме крепится бадья-миксер, электропривод и редуктор. Чертеж приведен на рисунке.

Чертеж рамы бетономешалки

Технология изготовления рамы и сборки бетономешалки:

1. Основание рамы – продольная и поперечная балки из трубы 60х20 мм, сваренные в Т-образную конструкцию. К ним в месте соединения приварена вертикальная стойка. Основание рамы усилено наклонной стойкой и подкосом, присоединенным с помощью сварки.
2. Колеса крепятся к поперечной балке с помощью оси колеса. Для бетономешалки можно использовать колеса от тачки, старой сельскохозяйственной или мототехники, они могут быть как металлическими, так и с шинами.
3. Ножки из трубы с приваренными к ним подпятниками из листового железа скреплены перемычкой и приварены к раме.
4. К наклонной стойке приварена панель для конденсаторной коробки и пускателя – с их помощью осуществляется включение механизма вращения.
5. Подрамник, к которому крепится бадья-миксер, выполнен из трубы и уголка и представляет собой двойную раму с перемычками. К подрамнику приварены ушки, через которые с помощью болтового соединения подрамник подвижно крепится к стойкам.
6. На подрамнике закрепляют электродвигатель и червячный редуктор. Число передач редуктора должно обеспечивать вращение с частотой 20-40 оборотов в минуту. Двигатель – трехфазный, работающий от сети 380 В переменного тока, мощность двигателя – не менее 1 кВт. При закреплении механизмов передачи необходимо соблюдать соосность.
7. К бадье-миксеру на болты крепят фланец-ступицу, после чего  сажают миксер на шлицевой вал редуктора. Миксер фиксируют шпонкой и закрепляют болтом через отверстие на валу.
8. К подрамнику крепят ручку, с помощью которой устанавливают бетономешалку в различные положения: под углом 40 градусов – для смешивания тяжелого бетона, под углом 60 градусов – для приготовления кладочного раствора, под углом 90 градусов – для промывки бадьи-миксера. Ручку усиливают косынкой из листовой стали, наконечник ручки можно сделать из куска резинового шланга.
9. Для закрепления бетономешалки в нужном положении используют дугообразный сектор регулировки наклона с отверстиями, соответствующими углу наклона оси бетономешалки. Его выполняют из металлической пластины, на подрамнике крепят с помощью болта к приваренному ушку. Для фиксации используют штырь подходящего диаметра, его для удобства зацепляют посредством цепочки к раме.
10. Все детали рамы зачищают от окалины и покрывают краской по металлу. Трущиеся элементы смазывают любой осевой смазкой.

Популярные конструкции бетономешалок своими руками

Рассмотрим несколько простых вариантов, которые пользуются наибольшей популярностью.

Вариант №1. Механическая

Конструкцию этого несложного агрегата с механическим замесом вы можете увидеть на изображении ниже. Главное преимущество такой бетономешалки в том, что она имеет внушительный объем. Что касается привода, то он в данном случае может быть как ручным, так и электрическим. Для выгрузки бетона бадью необходимо наклонить набок.

Но есть и минус, присущий, в принципе, всем агрегатам с бадьей цилиндрической формы – это некачественное перемешивание в углах. Еще смесь разбрызгивается, если скорость составляет более 35-ти оборотов за минуту. Но со второй проблемой можно справиться, если наварить по завершении сборки ту часть бочки, которая была отрезана, обратно на свое место и проделать в ней лючок.

Вариант №2. Горизонтальная комбинированная конструкция, которая оснащена гребенками

Данная конструкция, равно как и описанная выше, тоже бывает как ручная, так и электрическая. К преимуществам можно отнести высокую однородность замешивания, а также высокую скорость и качество данной процедуры. Подобную бетономешалку делают из старой бочки, но ее качество мало чем уступает лучшим современным моделям промышленного назначения. Что характерно, скорость замешивания при этом определяется числом оборотов, а не временем (чтобы приготовить раствор, нужно провернуть всего три-четыре раза).

Хотя есть и минус – он состоит в том, что конструкция достаточно сложная. Для изготовления даже ручного варианта понадобится несколько десятков различных элементов

При этом особое внимание должно уделяться именно разгрузочному люку – все уплотнители, шпингалеты с петлями должны быть исключительно качественными и надежными. Тем не менее, если вам предстоит выполнить много работы за рекордно короткое время в месте, где нет электрического питания, то такая бетономешалка очень даже пригодится

Наконец, заметим, что аналогичные конструкции изготавливаются и в промышленных масштабах.

Вариант №3. Электрическая конструкция

Это, пожалуй, наиболее распространенный вариант, который в большинстве случаев и копируется домашними умельцами. Следовательно, что-то особенно пояснять не нужно. Схему вы можете найти на изображении ниже. Существует масса разновидностей, имеющих те или иные конструктивные отличия, а найти детальные чертежи не составит труда. Словом, приведем лишь некоторые объяснения.

• Горловина и дно емкости обязательно должны быть укреплены планками, приваренными крест-накрест.
• Больше всего подходит в данном случае рамный миксер, который приварен к оси.
• Рекомендуется, чтобы емкость вращалась вместе с осью – так конструкция рамы получится сложнее, зато вам не придется уплотнять вал в днище (последнее как раз и является одной из причин непродолжительного эксплуатационного срока мешалок).

Вариант №4. Вибрационный агрегат

Довольно часто люди, имея перфоратор мощностью 1-1,3 киловатта с ударными механизмом, который включается принудительно, пробовали изготовить вибрационную бетономешалку самостоятельно, однако в большинстве случаев они не получали желаемого результата.

Ознакомимся с распространенными ошибками.

Прежде всего, это неправильный подбор емкости. Последняя должна быть только круглой, не слишком широкой, но зато высокой.
Вибратор располагается неправильно. Его следует расположить на оси емкости, а расстояние от него до дна должно приблизительно соответствовать его радиусу. Над самим вибратором должен быть раствор высотой, не превышающий его (опять же) диаметр.
Применяется плоский вибратор. Дело в том, что если он изготовлен из листа металла, то не сумеет возбудить в бетоне требуемую систему волн

Важно, чтобы профиль элемента был хотя бы примерно таким, как продемонстрировано на изображении. Оптимальный вариант – пара блюдец либо тарелок (предпочтение лучше отдавать металлическим), которые сложены вместе.
И последнее – это вибратор слишком большого размера

Его диаметр должен составлять по 15-20 сантиметров на каждый киловатт мощности. Проще говоря, если мощность перфоратора составляет тех же 1,3 киловатта, то прибор справится с тарелками диаметром 25 сантиметров. Если диаметр будет большим, то бетономешалка своими руками попросту не сумеет «раскачать» раствор.

Если будете следовать всем этим требованиям, то сможете получить бетон отменного качества.

Бетономешалка: для чего нужна и как собрать?

Для чего нужна самодельная бетономешалка? В самом названии уже есть ответ. Это агрегат, который предназначен для смешивания песка и цемента с водой для получения бетона. Зачем нужен бетон, об этом сегодня знает каждый школьник. Не обойтись без этого материала, если вы собираетесь заняться постройкой дома, или, скажем, сделать бетонное крыльцо своими руками, облагородить территорию – чтобы был чистый двор и ровные дорожки.

Конечно, можно вооружиться корытом с лопатой и сделать бетон вручную. Но зачем нужен сизифов труд, когда для этого можно использовать специальную машину? Покупать бетономешалку, если вы не намерены брать строительные подряды, нет никакого смысла. Гораздо интереснее и экономичнее собрать ее своими руками. Тем более, что для этой цели сгодится старая двухсотлитровая бочка.

Приспособление, которое у вас получится в конечном итоге, надежное и простое в обращении. Все, что от вас потребуется, это засыпать в барабан ингредиенты в определенных пропорциях и добавить воды. Соотношение компонентов зависит от того, для чего вам нужен раствор. Обычно, чтобы получить качественный бетон, берут одну часть цемента и добавляют к ней по одной доле песка и отсева (мелкие камешки). Можно, а в некоторых случаях даже нужно, заменять составные части песчано-гравийной смесью (ПГС).
