Конструкция каркасного дома своими руками

Недостатки каркасных домов

каркасные дома пожароопасны

Низкая устойчивость к механическим повреждениям. Каркасник по этому показателю проигрывают каменным домам и домам из бруса. Хорошо выдерживая приводные катаклизмы стена каркасного дома подается целенаправленному повреждению человеком и техникой.
Низкая шумоизоляция. Громкие шумы в соседних комнатах и на улице будут слышны и внутри дома. Потому каркасный дом подходит больше для загородной и дачной жизни. Проблему слышимости между комнатами можно разрешить путем установки шумоизоляции в межкомнатных стенах
Вибрация внутри дома. Специфика материала и конструктивные особенности способствуют вибрациям в стенах и основания дома, при механическом воздействии, тяжелой и быстрой ходьбе, ударов. Это свойство нарушают спокойствие жильцов и медленно, но приводят к потере жесткости некоторых участков конструкции дома. Данная проблема устраняется, если возводить каркасный дом на бетонном или любом монолитном каменном фундаменте, в один этаж. В идеальном варианте, каркасный возводить на железобетонной плите. Такая плита в качестве фундамента не потребует таких затрат как под тяжелый каменный дом, поскольку ее толщина должна быть минимальной. Тогда при прыжках и ходьбе по дому не будут слышны вибрации.

в каркасном доме при ходьбе ощущается вибрация и хорошо слышны шумы

Высокая подверженность сырости и гниению. Деревянные конструкции подверженные образованию грибка и плесени в случае повышенной сырости. Потому необходимо строго соблюдать технологию возведения каркасного дома, рассчитывать и учитывать точку росы точку росы (подробней про точку росы), монтировать хорошую вентиляцию гидроизоляцию стен дома. Не допускать повышенной влажности в доме. Мокрые точки в доме, такие как кухня, санузел и ванная, следует отделывать водостойкими материалами.
Заводятся насекомые и грызуны. Такие проявления, можно свести к минимуму качественной обработкой материалов специальной пропиткой от насекомых. Использовать специальную эковату в качестве утеплителя, а не дешевые утеплительные материалы, типа пенопласта, в которых могут оборудовать себе жилища грызуны.

в стене каркасного дома могут завестись мыши

Недолговечность. В сравнении с каменными домами и домами из бруса, срок эксплуатации каркасного дома до первого капитального ремонта относительно низкий. И в среднем составляет примерно 25 -30 лет.
Риск неквалифицированного монтажа дома. Простая технология строительства, позволяет прорабам и фирмам допускать к работе неквалифицированных рабочих, которые в общих четах только знакомы с технологией строительства каркасного дома. Такие бригады, конечно же, построят Вам дом, однако велик риск того, что все тонкости и нюансы строительства соблюдены не будут, по причинам не квалифицированности рабочих. Подвох закачается в том, что визуально нарушение технологии видимы не будут, а станут себя проявлять в течении последующих месяцев, и даже не годов, эксплуатации. А для каркасного дома нарушение технологии строительства чревато возникновением необратимых процессов гниения и быстрому разрушению.

при нарушении технологии монтажа, каркасная конструкция быстро гниет

Для предотвращения подобных ситуаций, следует обращаться в проверенные квалифицированные строительные фирмы, желательно узкой строительной направленности, которые дают гарантию на сою работу, и осуществлять периодический контроль за строительством.

Низкая ликвидность. Как показывает практика, дом каркасной технологии строительства, не окупает себя во время продажи и не пользуется большим спросом.

Принимая во внимание все достоинства и недостатки каркасного строительства можно сделать вывод, что при квалифицированном соблюдении, отработанной столетиями, технологии строительства, с учетом использования современных высококачественных материалов, каркасный дом – это один из самых доступных, эффективных и не затратных вариантов для строительства дома. Используя комбинацию современных материалов в технологии каркасного строительства, все его недостатки можно свести практически к нулю и наслаждается прочным экологически благоприятным домовладением

Используя комбинацию современных материалов в технологии каркасного строительства, все его недостатки можно свести практически к нулю и наслаждается прочным экологически благоприятным домовладением.

Достоинства и недостатки каркасных построек

Дом, имеющий в основе скелета деревянный каркас, ценится за счет многих положительных особенностей. Первая группа плюсов связана со строительством здания, вторая – с его эксплуатацией.

Постройка каркасного дома происходит в сжатые сроки: при желании можно уложиться в 1,5-2 месяца. Этому способствует закладка облегченного фундамента, который выдерживает возведенное строение. Работы с каркасом можно проводить в любой сезон, даже при минусовой температуре. При этом нет необходимости использовать тяжелую дорогостоящую технику.

Особенности технологии строительства позволяют скрыть в стенах коммуникации. Получить доступ к проложенным кабелям или трубам не составляет труда при необходимости. Кроме того, каркасные дома считаются одними из самых экологичных, так как при стройке используются материалы с безопасными компонентами.

Практически все поверхности в строении ровные, что ускоряет и упрощает внутреннюю отделку. Фасад такого дома не требует постоянного ремонта и обновления. При эксплуатации есть возможность сэкономить на отоплении, так как структурные элементы каркасного дома достаточно теплоемкие.

Объективная оценка такого сооружения требует рассмотрения и проблемных моментов. Решая построить каркасный дом, необходимо помнить, что он:

Требует грамотного и детально просчитанного проекта, с которым могут справиться только специалисты.
Имеет перекрытия и стены, создающие вибрацию и гул, поэтому требуется двойная шумоизоляция.
Обладает очень низкой пожароустойчивостью, так как полностью изготовлен из дерева.

Виды каркасных конструкций

Каркасные дома отличаются не только внешним видом. Для их монтажа используют разные структурные элементы. Это положено в основу классификации зданий. Планируя заниматься сборкой каркасного дома своими руками или решив обратиться за помощью к специалистам, в первую очередь необходимо определиться с типом будущего строения.

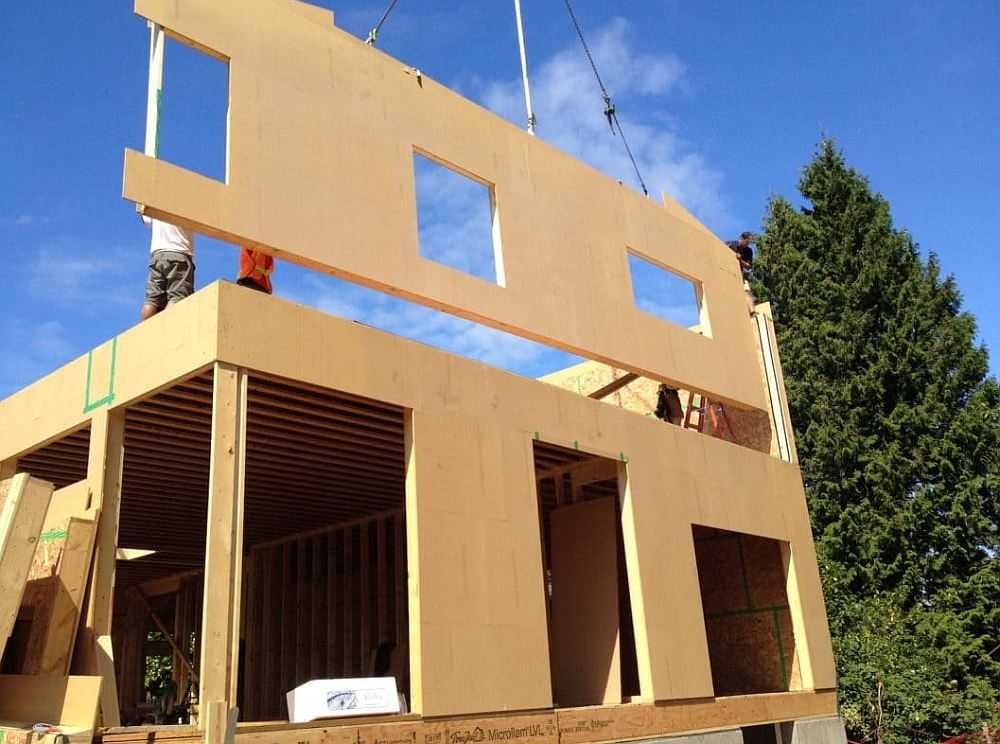

Каркасно-щитовые дома по немецкой технологии

Строительство подобных зданий включает устройство фундамента, каркаса, а затем установку готовых заводских панелей-щитов с уже сделанными оконными и дверными проемами. Немецкая каркасная технология подразумевает использование сухого деревянного бруса, который производится из высушенной древесины хвойных пород. Такой материал отличается высокой устойчивостью к биоразрушению, так как пропитан смолой.

Каркасно-рамочные и фахверковые дома

Подобный способ подразумевает сборку каркаса из досок и бруса. Сначала из этих материалов формируют «рамы», на которые монтируют обшивку и теплоизолятор. В отличие от немецкого метода, монтаж стен дома производят на месте вручную.

Фахверковые каркасные строения отличаются тем, что деревянный скелет включает наклонные балки. Они остаются видимыми с наружной стороны каркасного дома и придают ему необычный вид. Пространство между брусьями заполняют древесными панелями или стеклом.

Технология «Платформа»

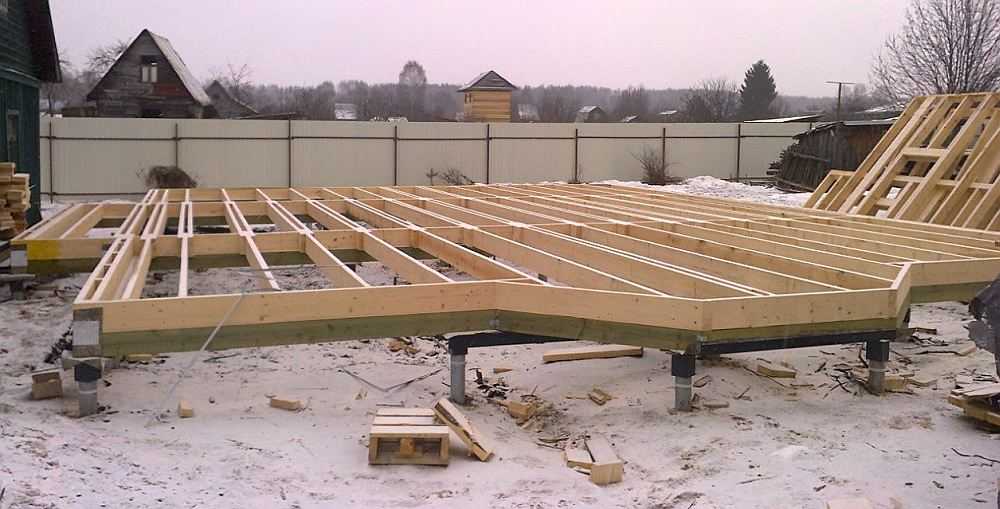

Дом, построенный по такому типу, имеет платформу. Она сооружается на фундаменте из досок определенной толщины (не менее 50 мм) и ширины (от 100 мм). Монтаж стеновых щитов проводят в горизонтальной плоскости, а затем поднимают. Строительство второго этажа протекает на основе первого. Такой подход позволяет обойтись без строительных лесов. Каркасная технология «Платформа» позволяет крепить обшивку на еще не смонтированные панели.

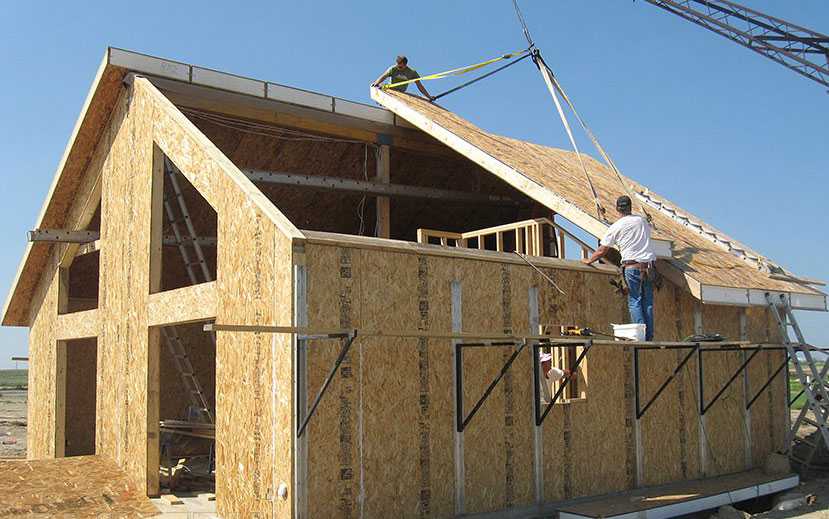

Конструкция из СИП-панелей

Технология постройки каркасного дома по данному типу отличается использованием готовых СИП-панелей. Каждая представляет собой многослойный монолит. В состав входят три единицы: листы ОСП, между которыми проложен утеплитель (пенополистирол). Готовый дом отличается не только высоким показателем сохранения тепла, но и сейсмоустойчивостью.

Двойной объёмный каркас

ДОК – технология каркасного строительства подразумевает устройство двух связанных между собой базисных конструкций. Стойки каркаса размещают таким образом, чтобы между ними можно было плотно уложить утеплитель. В результате подобного строительства в доме отсутствуют мостики холода. Дополнительная обрешетка усиливает жесткость каркаса. При монтаже предусматривают вентиляционные зазоры, которые обеспечивают естественный ток воздуха.

Конструкция каркасного дома

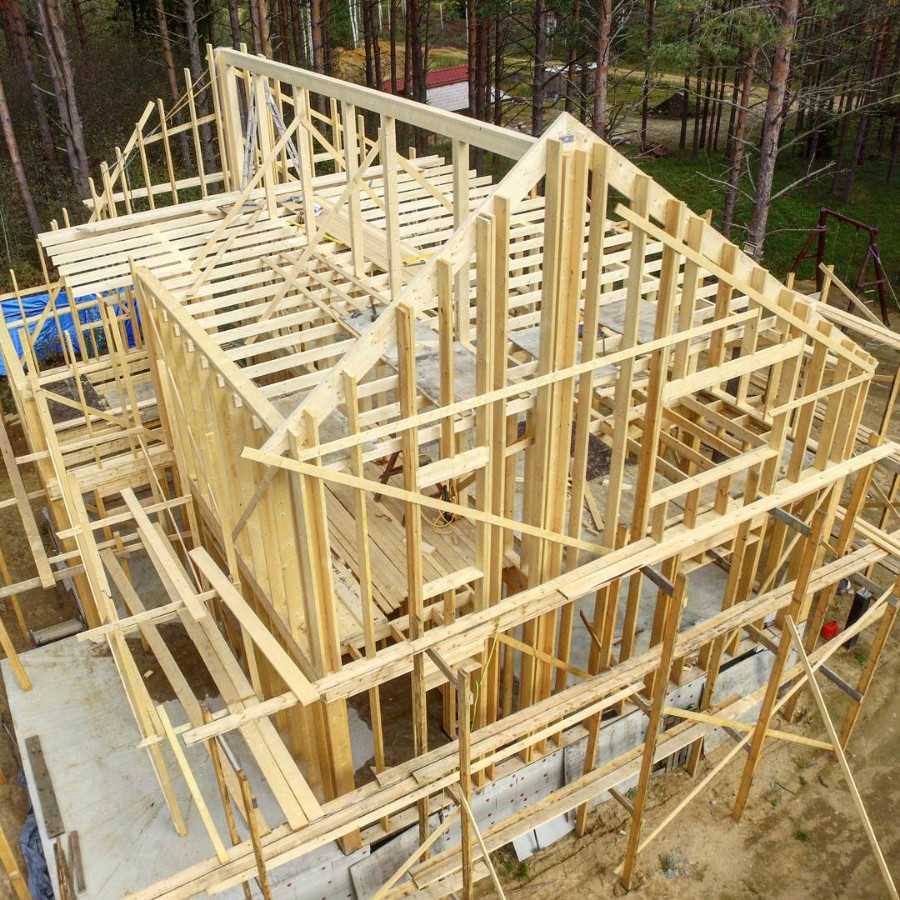

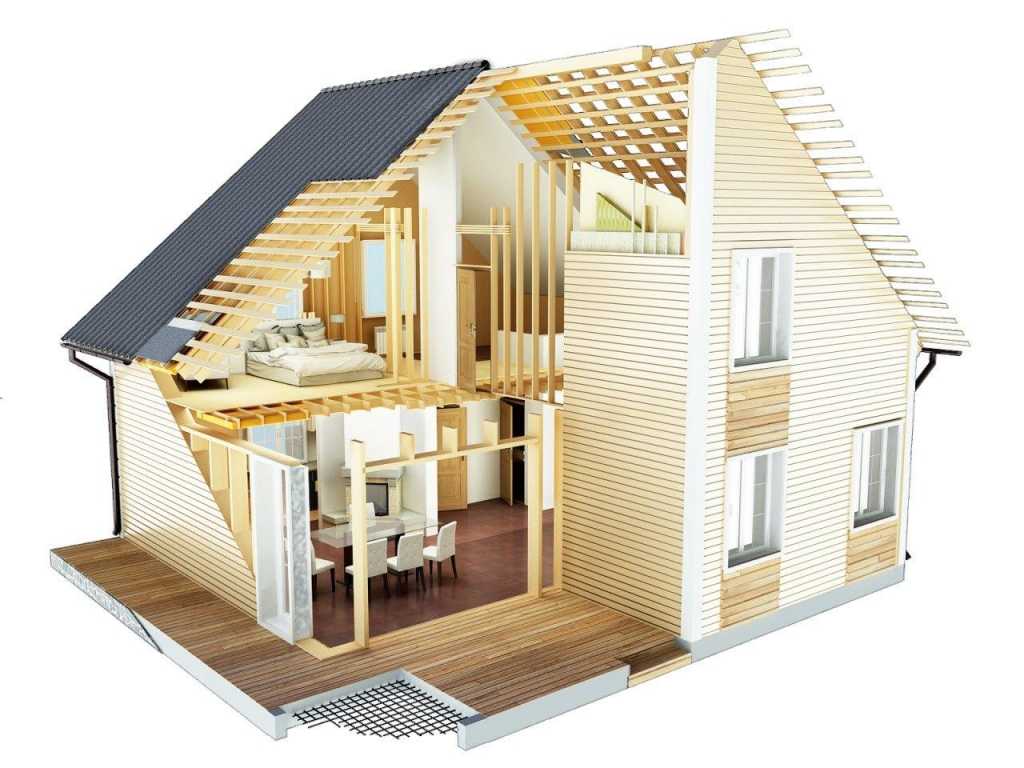

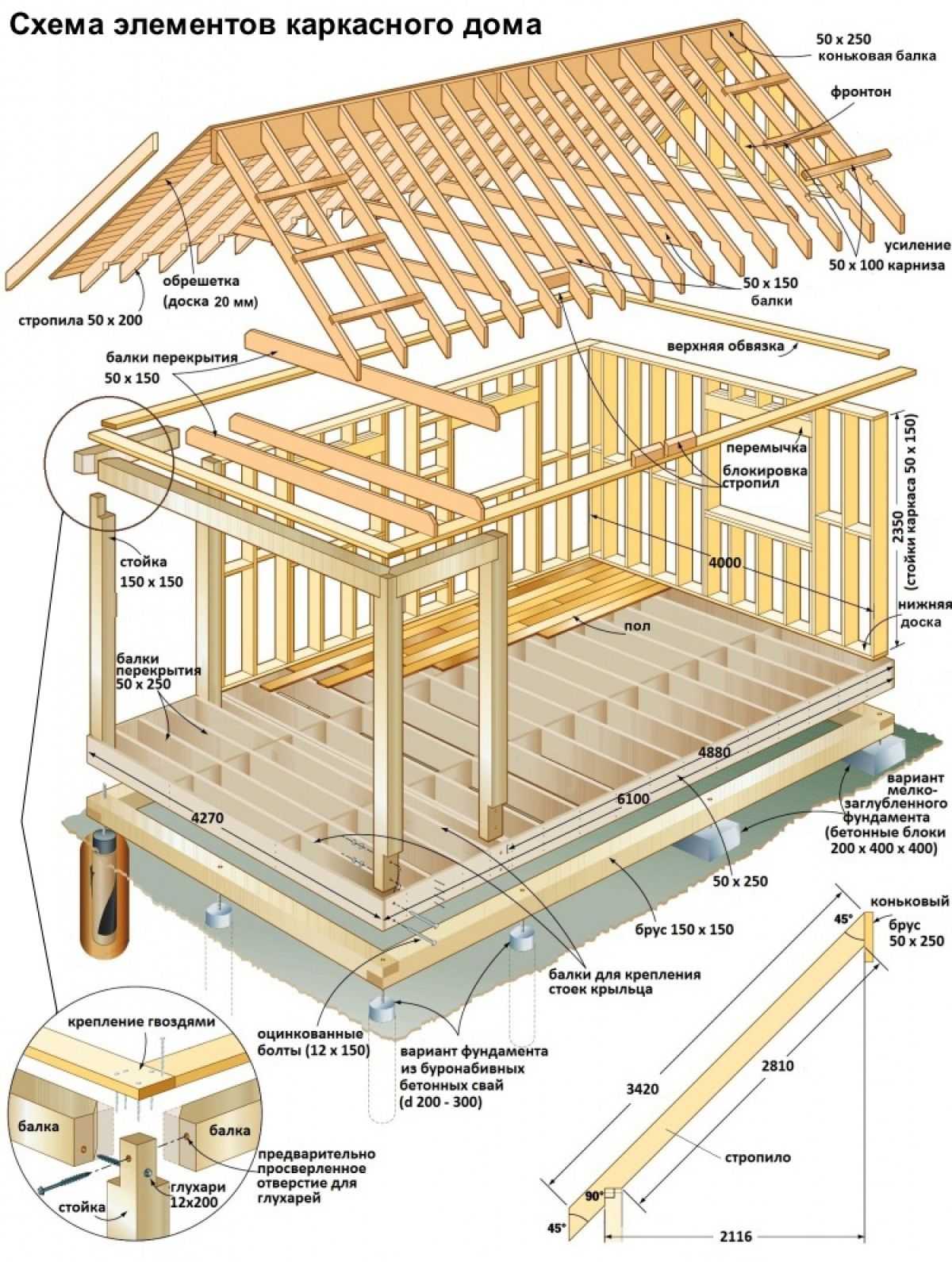

Постройка каркасного дома во многом напоминает сборку конструктора. Каковы его основные элементы и как правильно их собрать?

Основные узлы

В зависимости от того, насколько качественно спроектированы и установлены элементы каркасного дома зависит его прочность, надежность и срок службы. Если строительство выполняется со строгим соблюдением норм СНиП, то строение должно выдерживать любые нагрузки от ветра и снега, эксплуатироваться на протяжении многих лет при должном уходе и обслуживании. Элементы каркасного дома могут быть конструктивными и вспомогательными.

Конструктивные это:

Крепление обвязки;
Точки врезки укосин;
Места усиления под двери и окна;
Перекрытия;
Каркас крыши.

Сборка каркасных домов выполняется с помощью гвоздей, обвязка крепится на анкера к фундаменту здания. Лаги, углы стен, дверей и окон должны быть надежно соединены, поскольку устранение всевозможных огрехов после завершения стройки малоосуществимо.

Углы

Соединить должным образом обвязку и стойки по углам весьма важно, ведь это придает конструкции каркасного дома прочность и не дает возможности возникнуть мосткам холода. Брус для нижней обвязки соединяется «в полдерева»

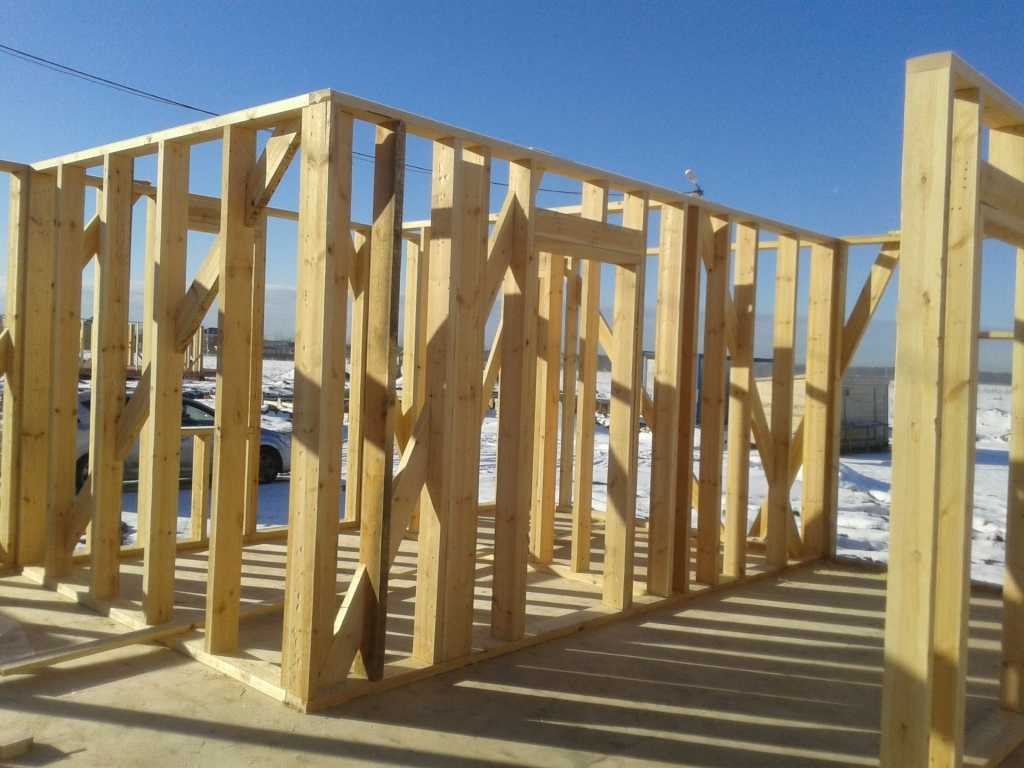

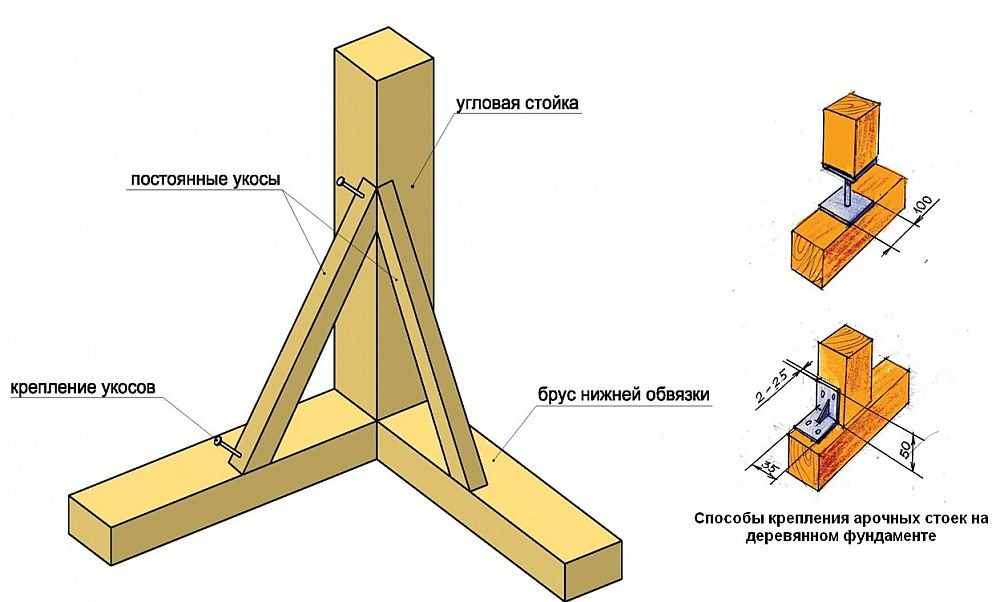

Стойки закрепляются при помощи укосин. При монтаже вертикальных элементов обязательно соблюдение уровня.

Фундамент

Каркасные дома не требовательны к фундаментам, что позволяет существенно сэкономить при строительстве. Популярными вариантам обустройства основания здания являются мелкозаглубленный ленточный либо столбчатый фундаменты. Выбор основывается не только на проекте здания, а исходя из типа грунта на участке, глубине пролегания грунтовых вод, уровня промерзания почвы, рельефа.

Пучинистые грунты при замерзании начинают расширяться и вспучиваться, а слабые – сдвигаться при определенных обстоятельствах. До строительства требуется произвести исследование грунта дабы определить оптимальный тип фундамента для постройки дома. Сыпучий грунт можно укрепить либо частично удалить.

В начале постройки фундамента требуется подготовить под него площадку: при необходимости выровнять, очистить, а следом вырыть траншеи и обустроить подушку из щебня если таковую требует тип имеющегося на участке грунта.

Пучинистую почву чаще всего можно встретить в средней полосе Российской Федерации. Ее опасность заключается в том, что когда влага, имеющаяся в почве, замерзает, грунт увеличивает свой объем и сдвигает опоры фундамента. Для того, чтобы решить проблему, размещать фундамент требуется ниже уровня промерзания земли, либо же наоборот ближе к поверхности – в случае если используется основание мелкозаглубленного типа.

Кроме того, еще одной проблемой является сезонность выполнения работ. Заливать бетонную смесь рекомендуется в теплую пору года, однако иногда строительные работы могут выполняться и зимой – для этого в бетон добавляют особые добавки.

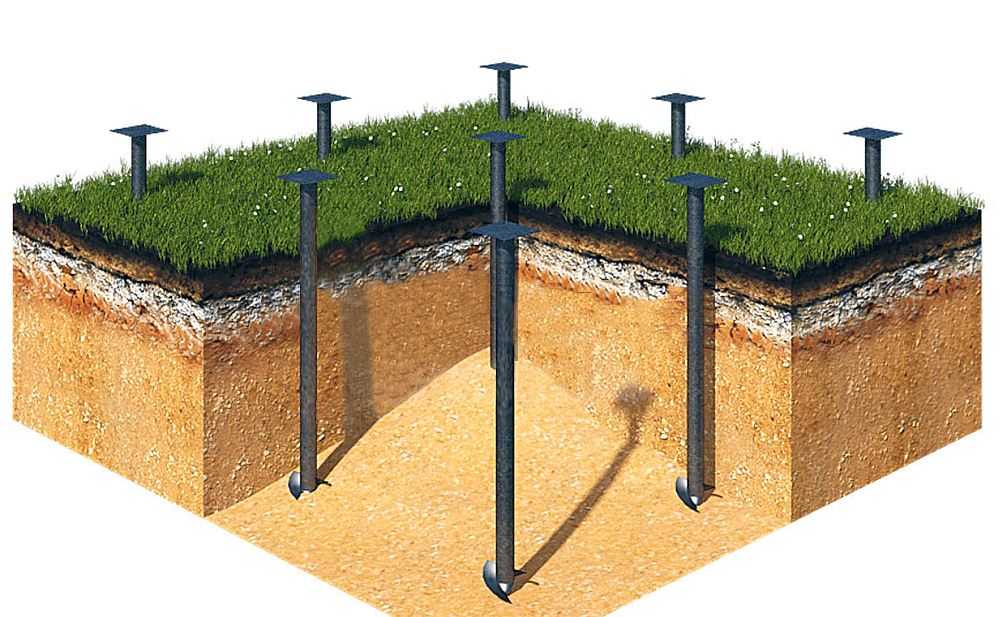

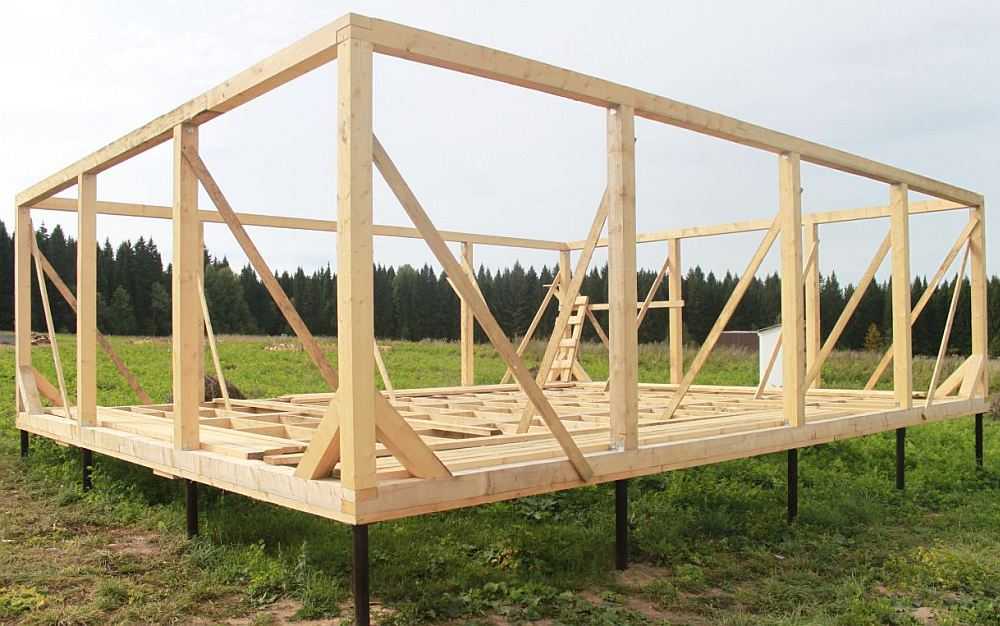

Однако более простым решением будет обустройство фундамента на сваях. Технология его возведения предусматривает вкручивание в почву свай с последующей заливкой их внутренней части бетоном. Кроме того, такой способ позволяет фундаменту «продуваться», что уберегает древесину от гниения.

Еще возможна постройка монолитной плиты основания, однако этот способ дорогостоящий, потому редко использующийся в каркасном строительстве.

Металлический и деревянный каркас

Технология сборки классического каркасного дома предусматривает использование древесных материалов, а именно бруса 10 на 10 см и обрезной доски. Если запланирована мансарда, то стоит увеличить толщину используемого бруса.

Однако каркас можно построить и из устойчивого к коррозии термопрофиля из металла, что повлечет за собой увеличение сроков службы дома. Отверстия в каркасе уменьшают его вес, а материал изготовления позволяет не бояться процессов гниения и воздействия огня. Однако при несоблюдении технологии строительства возможна так называемая «герметизация», что повлечет за собой потери тепла.

Крыша и кровельное покрытие

Крыша должна быть сконструирована с учетом нагрузок от снега и ветра. Кровельный материал выбирается исходя из предпочтений заказчика и его бюджета, угла наклона кровли, пределов допустимых нагрузок. Крыши бывают:

Двухскатными;
Вальмовыми;
Мансардными.

В качестве материала отделки кровли используют шифер, листы стали, металлическую черепицу, ондулин (шифер из битума).

Такова технология строительства типичного каркасного дома. Как выполняется поэтапно возведение строения можно посмотреть в следующем видео:

Преимущества и недостатки каркасных домов

По надёжности и прочности каркасные дома не уступают постройкам из других материалов. Их основные преимущества:

Невысокая стоимость и короткие сроки строительства.
Прочность соединения строительных элементов между собой. За счёт этого здание менее подвержено повреждениям в результате усадки на проблемных грунтах. Ошибки при строительстве и повреждения не вызывают серьёзных последствий.
Сложных технологических процессов при отделке не требуется, отделочные работы можно производить круглый год.
Конструкция имеет небольшой вес, это даёт возможность обойтись без мощного фундамента.
Хорошая теплоизоляция стен позволяет быстро прогревать помещения и экономить на отоплении.
Конструкция стен позволяет скрыть все коммуникации.
Архитектурные возможности ограничены только фантазией, можно создавать практически любые конфигурации.

Современные каркасные дома часто строят в стилях модерн или хай-текИсточник houzz.com

Но есть у «каркасников» и определенные слабые стороны. Но «предупрежден – значит вооружен» – на каждый недостаток есть успешный пример решения проблемы:

Небольшой срок службы. В ГОСТе указано, что срок службы каркасных домов – 75 лет. Но, если каждые 25 лет делать ремонт и аккуратно относиться к строению, оно прослужит больше века.
Невысокая экологичность. Не все материалы, используемые при строительстве, производятся из натуральных компонентов. К примеру, СИП-панели изготавливаются с использованием синтетических клеев, в качестве утеплителя внутри них используется пенополистирол. Этот момент довольно спорный, найти в настоящее время полностью экологичный дом вряд ли получится. В итоге все зависит от качества используемых материалов, а значит и от добросовестности строительной компании.
Низкая звукоизоляция. Про это следует помнить, если строительство планируется вблизи железнодорожных путей, автомагистралей или аэропортов. Проблема решается просто – необходимо до начала строительства подобрать подходящий шумоизолирующий материал.
Подверженность гниению. При повышенной влажности дерево начинает разрушаться, появляются плесень и грибок. Своевременная обработка антисептиками полностью решает эту проблему.

Первоначальная обработка материалов проводится еще на этапе производства Источник bg.decorexpro.com

Пожароопасность. Любое строение из дерева способствует распространению огня. На помощь приходят специальные противопожарные составы, которыми обрабатываются деревянные поверхности.

Нюансы деревянного строительства

Основным отличием деревянных конструкций от «классических» каменных, бетонных, железобетонных и стальных является высокая пожароопасность. Применение несущих деревянных конструкций обуславливает класс пожароопасности сооружения не выше III-го (для каменных и бетонных характерен II-ой класс).

Частично проблема решается антипиренами. Это специальные вещества, предназначенные для обработки деревянных конструкций с целью снижения групп воспламеняемости и горючести. Пренебрежение такой обработкой может привести к самым печальным последствиям.

Ещё одним уязвимым местом строительства каркасного дома является подверженность биологическому разрушению. Речь идет о гниении и древоточцах. Для борьбы с этим факторам применяют биозащитные составы. Современная промышленность предлагает комплексные огнебиозащитные средства, наиболее целесообразные к применению для защиты деревянных конструкций.

Отдельно подчеркнем важность скрупулезного выполнения всех требований по электромонтажу. Наиболее частой причиной возгорания домов являются некачественная проводка, использование не сертифицированного электрооборудования (розетки, выключатели), нарушение правил эксплуатации электроприборов

К бесспорным преимуществам деревянных каркасных домов относят их меньшую стоимость и скорость возведения.

Основные виды каркасных построек

Когда вы решились строить каркасные дома, то первое, что нужно узнать — это типы каркасных домов

Особенно важно знать информацию, если вы будете все работы выполнять самостоятельно. После того как вы ознакомитесь с разновидностью материалов на строительном рынке вы сможете заложить каркас, оптимальный для вашего здания

В конечном итоге, можно добиться отличного результата прочности и качества.

Каркасные дома можно построить примерно четырьмя способами. Но, также стоит отметить, что на практике есть возможность для экспериментальных соединений разных типов конструкции. Давайте, рассмотрим все виды конструкций более подробно.

Рамная конструкция

Иначе такая техника называется поддонкой или платформой, а в нашей стране ее чаще именуют канадской методикой

Иначе такая техника называется поддонкой или платформой, а в нашей стране ее чаще именуют канадской методикой. Свое название она получила благодаря изобретению ее в Канаде и странах Северной Америке. Каждый слой представляет собой отдельную платформу. Для такого устройства каркас собирают с низа наверх.

Сначала выполняем нижний слой обвязки, который укладываем на основание постройки. Далее на нее следует смонтировать балки и специальные лаги, чтоб перекрыть первый этаж. Все элементы сбиваются в единое целое с помощью дополнительных средств и фасадных лаг.

После этого следует установить каркасные элементы на стены. Таким образом, вертикальные стойки создают несущую способность перегородок дома. Нижней частью детали прикрепляются к фасадным компонентам, а верхней – создают точку опоры для разделения со вторым этажом.

Каркасная конструкция с неразрезными стойками

Главная особенность заключается в прохождении вертикальных стоек по всем этажам постройки

Каркасная система с неразрезанными стойками очень популярна в Финляндии и Скандинавских странах. Главная особенность заключается в прохождении вертикальных стоек по всем этажам постройки. Почти по всей величине высоты проводится врезка доска опоры, которую используют для подсоединения балочных элементов между перекрытиями этажей.

Стены в такой каркасной конструкции необходимо дополнительно стягивать с помощью лагов перекрытий. Стоит отметить, что основная проблема заключается в сложности параллельного расположения вертикальных стоек

Очень важно при таком действие учитывать уровень сложности конфигурации постройки

Конструкция каркаса из стоек и балок

Система строения домов их балок и стоек более сложная в производственном плане

На такой тип конструкции немного похожи фарверковые типы заданий, которые популярны в немецком и австрийском строительстве. Система строения домов их балок и стоек более сложная в производственном плане. Однако, за счет классического метода с применением врезок, врубок и шиповых креплений здание получает большое количество достоинств. На сегодняшний день выполнение работ можно облегчить, так как изобретение крепежей и стяжек, дает возможность ускорить процесс.

Каркасная конструкция такого типа обладает высоким уровнем прочности и долговечности. В системе используют брусья массивного размера, например, 15 на 15 или 20 на 20 см. Такой материал защищен от процессов гниения и разрушения.

Одним из преимуществ конструкции каркаса из стоек и балок является способность выносить достаточно высокую нагрузку. Такое достоинство позволяет делать большие окна, без установки дополнительных укреплений или точек опоры. Такие стойки принимают весь вес здания на себя и прогоны.

Конструкция из каркаса и стоек

Внешне такие здания очень напоминаю стоечно-балочные типы

Материалы для строительства каркасного дома из стоек следует выбирать только качественные. Внешне такие здания очень напоминаю стоечно-балочные типы, но в данном случае стойки устанавливаются в землю, как сваи. Данная особенность позволяет поднимать дом для улучшения вентиляционной системы.

Массивного размера опоры, стоящие сверху, тоже собирают и перераспределяют массу постройки. Получивший объем давления они разделяют между точками опоры каркаса. Свободное место межу несущими зонами необходимо заполнить рамами каркаса, куда потом монтируют стекло окон, двери, стойки и раскосы.

Начальный этап возведения стен – сборка каркаса

Каркас определяет геометрию дома, обеспечивает его жесткость и безопасность

Именно поэтому так важно правильно выбрать для него стройматериал и соблюсти технологию возведения

Нижняя обвязка – используемый материал и подготовка к укладке

Через неделю после заливки фундамента можно приступать к укладке нижней обвязки. Она представляет собой опору для будущих стен, соединяет их с фундаментом. Чаще всего выполняется из бруса с прямоугольным сечением 150х200 мм.

Вы можете выбирать между цельным и клееным брусом. Их основные отличия – показатель прочности и цена. Клееный брус способен выдержать большую нагрузку, но и цена у него выше, чем у цельного.

Непосредственно перед укладкой обвязки обязательно проверяют ровность фундамента. Если горизонталь выдержана, приступают к гидроизоляционным работам. Для этого используют битум или рубероид.

Обратите внимание! При отклонении горизонтали больше, чем на 10 мм используют строительный раствор. Если отклонение менее 10 мм, под обвязку подкладывают дощечки

Соединение брусьев нижней обвязки и ее фиксация на фундаменте

К фундаменту обвязку крепят с помощью анкерных болтов. Отверстия для них делают в брусьях и фундаменте на расстоянии 1-1,2 м друг от друга. Анкеры должны иметь диаметр 12-16 мм и входить в бетон на глубину не менее 100 мм. Выбирайте анкерные болты с шестигранной гайкой и широкой шайбой.

Между собой брусья можно соединять несколькими способами

Особое внимание следует уделить углам. Для этих участков подходят следующие типы соединений:

«в полдерева» и «в лапу»;
«ласточкин хвост»;
«коренной шип».

Последние два варианта надежные, но трудоемкие. Именно поэтому на практике широко используют соединения «в полдерева» и «в лапу».

Соединение «в полдерева» подразумевает выпиливание части бруса. Высота выпила равна ½ от толщины пиломатериала, а глубина – его полной толщине. Соединение «в лапу» выполняют аналогичным образом, но срез делают под углом. В результате выступающая часть бруса имеет трапециевидную форму.

При этом брусья дополнительно укрепляют металлическими уголками с усилением, гвоздями 120-150 мм. Можно также использовать нагель – деревянный штырь, соединяющий брусья между собой. Он должен быть чуть меньше по высоте и диаметру, чем заранее подготовленное для него отверстие. Связано это требование с последующей усадкой каркасного дома.

Установка вертикальных стоек

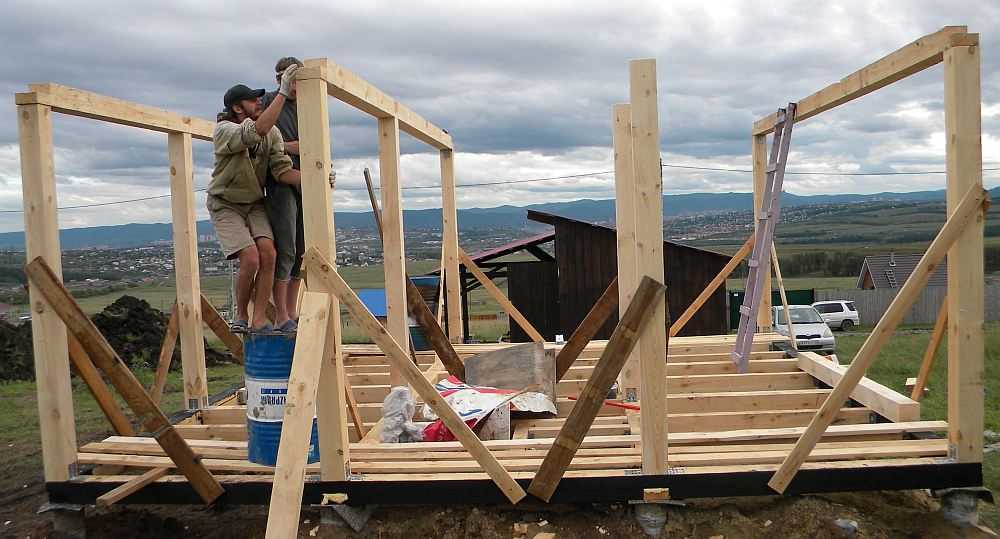

Вертикальные стойки каркаса начинают устанавливать с углов. Для фиксации угловых элементов на нижней обвязке используют металлические усиленные уголки.

Стойки на прямых участках можно закрепить путем полной или неполной вырубки или с помощью все тех же стальных уголков. В данном случае подойдут обычные изделия без дополнительного усиления.

Метод вырубки предполагает выпиливание в брусьях обвязки специальных пазов. Их ширина соответствует аналогичной величине вертикальной стойки, а высота равна 30-50% от толщины обвязочного бруса. При полной вырубке торец стойки полностью утапливается в ней на выбранную высоту, при неполной – лишь частично. В результате выпила он приобретает Г-образную форму.

Обратите внимание! Если вы выбираете метод вырубки, то длину стоек, соответствующую высоте будущих стен, нужно увеличить на высоту двух пазов. Шаг стоек во многом зависит от заранее выбранного материала стен

Шаг стоек во многом зависит от заранее выбранного материала стен.

Выполнение верхней обвязки

Верхнюю обвязку выполняют аналогично нижней. Крепление стоек к ее горизонтальному брусу также может осуществляться с помощью металлических уголков или вырубки. При этом выбирают тот способ, который уже был использован при работе с нижней обвязкой.

Это важно! Верхние пазы для стоек следует вырубать строго перпендикулярно нижним. Это позволит избежать перекоса каркаса

Каждую вертикальную стойку не только вставляют в вырубленный паз, но и дополнительно фиксируют двумя гвоздями. Они должны быть заглублены в элемент каркаса не менее чем на 100 мм.

Укосины – для чего они нужны

Укосины – это доски с сечением 25х100 мм. Зафиксированные на брусьях нижней, верхней обвязки и стойках, они придают конструкции пространственную жесткость.

Это важно! Не путайте с длинными укосинами, которые соединяют несколько стоек, короткие распорки в пределах одного вертикального элемента

Устанавливают укосины под углом 45-60°, вырезая для них пазы в каркасе. В местах выпила их дополнительно фиксируют двумя гвоздями. Для стен длиной до 6 м достаточно две укосины, направленных от центра нижней обвязки к двум верхним углам. Для стен большей длины их количество также можно увеличить.
