Устройство стены каркасного дома

Пошаговая инструкция по отделке каркасных стен своими руками

Для каждого вида облицовки каркасных стен существует своя технология. Однако пошаговое руководство примерно одинаковое, за исключением некоторых моментов. Последовательность действий при внутренней отделке такая:

1. Сначала производится монтаж внутренней стены. То есть устанавливаются панели из гипсокартона либо плиты ОСБ. Для других поверхностей, если это необходимо, стены выравниваются.
2. Далее заделываются швы между смонтированными плитами. Если это панели ОСБ, то древесную плиту отштукатуривают. В случае с гипсокартоном щели шпатлюют и наклеивают поверх них бумажный скотч.
3. После полного высыхания зазоров, приступают к грунтовке стен под чистовую отделку. Для каждого вида чистовой отделки существует свой вид грунтовки.
4. В конце выполняют окончательный монтаж выбранным чистовым материалом. Например, наклеивают обои, красят стены, укладывают плитку, и прочее.

Когда в качестве облицовочного материала выбраны деревянные панели, стены не выравнивают, а сразу приступают к работам.

Для каждого вида облицовки каркасных стен существует своя технология.

Как крепить брус

Способы крепления точно такие же, как и при монтаже вертикальных стоек каркаса: либо уголками, либо креплениями посредством полной/неполной вырубки. Прежде чем устанавливать балки межэтажного перекрытия, нужно сделать каркас первого этажа достаточно жестким, поскольку межэтажные балки одновременно являются и лагами пола второго этажа. Необходимую жесткость каркасу придадут постоянные раскосы, монтировать которые можно либо врубкой, либо при помощи металлических креплений. Также можно закрепить раскосы, пробив их насквозь гвоздями. При этом длина гвоздя должна быть такой, чтобы пройдя сквозь раскос, он углубился в стойку не менее чем на 80 мм.

Устройство каркаса дома

Важно! Если вы смонтировали вертикальные стойки каркаса при помощи врубки, то все соединительные узлы следует дополнительно укрепить металлическими скобами, которые могут быть выполнены либо из арматуры с сечением 8-10мм, либо из листового металла, толщина которого не менее 3-4 мм

Устройство стены каркасного дома

Каждая из несущих стен дома на основе каркаса представляет собой своеобразную конструкцию, в изготовлении которой применены вертикальные опоры, а также горизонтальные перемычки. Пространство между данными материалами полностью заполняется различными наполнителями, а с внешней стороны производится обшивка здания досками и отделочным материалом.

В зависимости от того,какие именно утеплители, а также изоляционные материалы будут выбраны в качестве основных при проведении строительных работ,зависит то, насколько качественно стены будут удерживать тепло внутри помещений.

Особенности стеновой конструкции каркасного дома

Несмотря на всю кажущуюся простоту проведения строительных работ, стены дома на основе каркаса должны отвечать определенным нормам и требованиям, несоблюдение которых может привести к таким негативным последствиям, как утеря большого количество тепла и недостаточный уровень шумоизоляции.

К основным требованиям такого рода можно отнести следующие:

1. Теплоизоляционные и звукоизоляционные материалы должны быть выбраны в соответствии с нормами качества, а также находиться в оптимальной ценовой категории во избежании лишних денежных затрат.
2. Стены здания должны быть определенной толщины, которая соответствует климатической зоне, в которой производится строительство дома или иного сооружения.
3. Строительство должно происходить в соответствии с определенными правилами, применяемыми к укладке и монтажу того или иного материала.
4. Для того, чтобы избежать попадания влаги и конденсата на материалы, находящиеся непосредственно во внутренней начинке слоеного пирога стены, при их укладке следует воспользоваться специальными полиэтиленовыми пленками особой прочности.
5. Также следует соблюдать нормы укладки теплоизоляционных материалов, чтобы избежать их намокания посредством попадания осадков, например, снега или дождя.

Устройство внешних стен

Внешние стены каркасного дома состоят из нескольких основных слоев. Для более наглядного объяснения данные слои приведены в порядке, берущим начало от внутренней стены дома:

В качестве каркаса здания применяются деревянный бруски различной толщины, из которых предварительно собирается своеобразная рама. Далее данная конструкция обшивается досками, которые необходимо обработать специальными химикатами, препятствующими образованию гнили и плесени.

Внутренняя отделка. К данному слою относятся такие материалы, как гипсокартон, штукатурка, бетон. То есть, непосредственно то, что используется в качестве завершающей, декоративной отделке стен. Слой пароизоляции. Для данной цели применяются материалы, которые препятствуют утере стенами здания основного количества тепла, а также препятствуют образованию конденсата, способствующего разрушению внутренних слоев. Соответственно, к выбору данного материала следует подойти со всей серьезностью.

Далее следует слой утеплителя. Наиболее оптимальным вариантом в данном случае будет базальтовый утеплитель, который обеспечивает не только эффективное удержание тепла, но и способен прослужить в течение длительного периода времени.

Плита ОСП.

Внешняя итоговая отделка. В данном случае возможно использование различных декоративных материалов, таких, например, как металлосайдинг.

Устройство внутренних перегородок каркасного дома

Преимущественно устройство внутренних стен дома производится тем же образом, что и внешних. Единственным исключением является отсутствия слоя пароизоляции и внешней декоративной отделки, которая, соответственно, заменена на внутреннюю.

Однако, существуют упрощенные способы возведения внутренних стен каркасного дома, которые могут использоваться в том случае, если бюджет строительства весьма ограничен. Для этого применяются листы гипсокартона, которые устанавливаются на деревянную каркасную раму.

Однако, такой метод строительства не может обеспечить достаточного уровня шумоизоляции, а также теплоизоляции. Соответственно, применяется он лишь в исключительных случаях, когда отсутствует возможность использования других технологий и материалов.

Этапы строительных работ: сборка каркаса

Каркасом здания задается его геометрия, жесткость конструкции и ее надежность. Исходя из этого требуется правильно подобрать материал для его постройки и выполнить строительные работы.

Монтаж нижней обвязки

Обустройство нижней обвязки фундамента производится спустя неделю после его заливки. Она выступает в роли опоры для стен дома, соединяя их с основанием здания. Как правило для этого используется брус размером 150 на 200 миллиметров.

Использовать можно цельный либо клееный древесный материал. Различаются виды бруса своей ценой и прочностью. Цельный брус считается менее прочным, однако более дешевым, чем клееный.

Перед обустройством обвязки требуется проверить уровень фундамента. Если по горизонтали имеются отклонения более чем на 10 миллиметров, требуется выравнивание при помощи раствора. Если величина составляет менее 10 мм, то можно обойтись подкладкой дощечек.

Если с уровнем все в порядке, то можно заняться работами по гидроизоляции основания. Для выполнения работ вам понадобится битум либо рубероид.

Закрепление на фундаменте

Брус обвязки фиксируется на основание дома при помощи анкеров. Для этого требуется сделать отверстия в древесном материале на расстоянии в метр — метр двадцать сантиметров друг от друга. Диаметр анкерных болтов, которые можно использовать для работ, должен составлять 12-16 миллиметров, глубина крепления – как минимум 10 см.

Брус можно закрепить между отдельными элементами при помощи нескольких способов

Обращайте внимание на углы. Для них характерно крепление:

• Ласточкиным хвостом;
• Коренным шипом;
• В полдерева и в лапу.

Первые два способа являются весьма надежными, однако сложными. Поэтому чаще всего используется крепление в полдерева и в лапу.

Крепление в полдерева представляет собой выпиливание части бруса. Его высота составляет половину толщины, а глубина – полную толщину. Способ «в лапу» аналогичен, однако выпил делается под углом. В итоге выступающая часть бруса обладает трапециевидной формой.

Кроме того, элементы из бруса должны быть закреплены уголками для усиления, а также гвоздями 12-15 см. Кроме того, можно воспользоваться нагель-деревянными штырями для закрепления брусьев между собой. По размерам они должны быть меньше заготовленного для них отверстия, что связано с усадкой будущего дома.

Монтаж вертикальных стоек

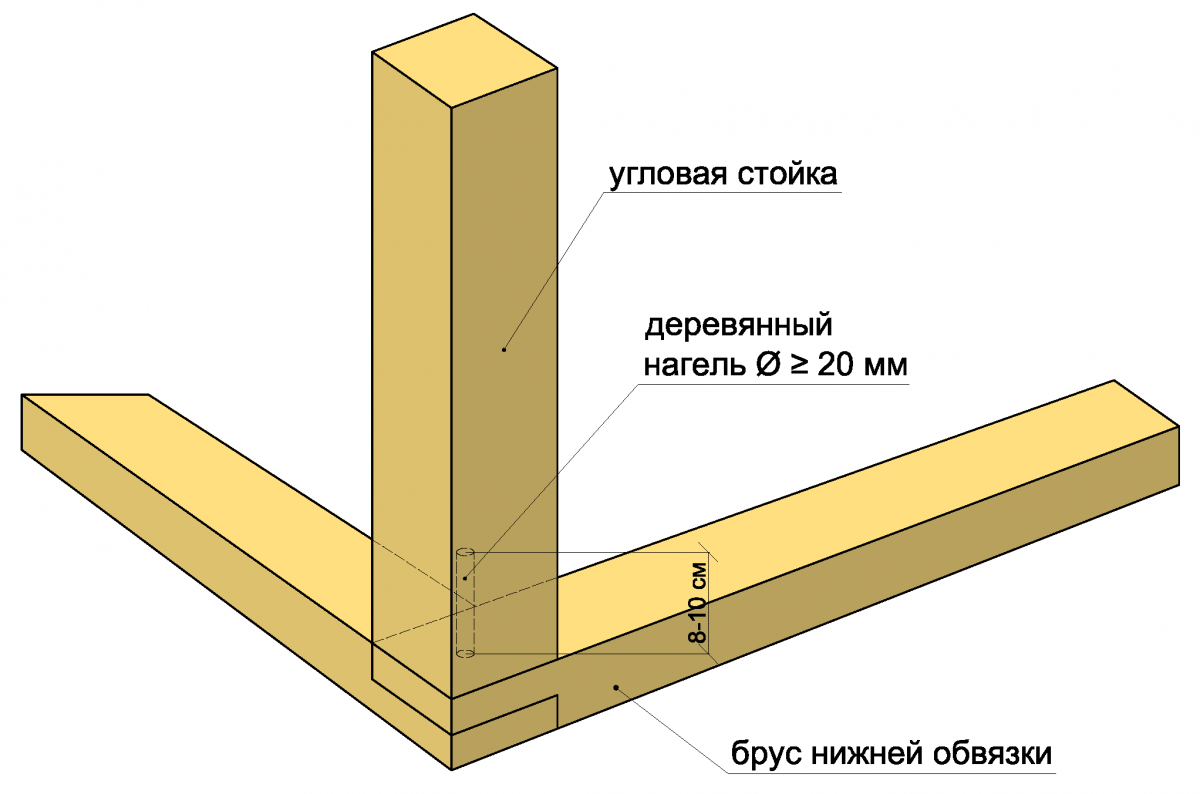

Вертикальные стойки стен каркасного дома монтируют от углов. Для закрепления используются уголки, фиксируемые на нижнюю обвязку.

По прямой линии устанавливаются стойки при помощи полной либо неполной вырубки. Также можно использовать уголки из стали. Вырубка подразумевает за собой выпиливание в брусе обвязки пазов. Ширина должна соответствовать аналогичному показателю у вертикальной стойки, высота же составляет 30-50 процентов толщины бруса обвязки. Если выполнять полную вырубку, то требуется утопить торец стойки на требуемую высоту, а если планируется неполная вырубка – то лишь частично. После выпила торец приобретет Г-образную форму.

Верхняя обвязка

Верхняя обвязка обустраивается по аналогии с нижней. Стойки крепятся к горизонтально расположенному брусу методом вырубки либо при помощи уголков из металла. При том способ должен применяться аналогичный тому, что использовался на нижней обвязке. Верхние пазы стоек вырубаются перпендикулярно нижним. Делается это для того, чтобы не допустить перекашивания каркаса.

Вертикальные стойки должны не только вставляться в предназначенный для них паз, но и быть закрепленными при помощи гвоздей. Глубина заглубления – не менее 10 см.

Использование укосин

Укосины представляют собой доску, имеющую сечение 25*100 миллиметров. Они закрепляются на брусе нижней и верхней обвязки, а также на стойках. Это нужно для придания конструкции дополнительной жесткости.

Укосины монтируются под углом в 45-60 градусов путем вырезания пазов под них в каркасе. Также производится дополнительное крепление на гвозди. Если длина стен составляет величину до шести метров, то можно использовать всего две укосины, направление которых должно быть от центра обвязки снизу к верхним углам сверху. Если стены длиннее, то кол-во укосин увеличивается.

Виды каркасных конструкций

Каркасные дома отличаются не только внешним видом. Для их монтажа используют разные структурные элементы. Это положено в основу классификации зданий. Планируя заниматься сборкой каркасного дома своими руками или решив обратиться за помощью к специалистам, в первую очередь необходимо определиться с типом будущего строения.

Каркасно-щитовые дома по немецкой технологии

Строительство подобных зданий включает устройство фундамента, каркаса, а затем установку готовых заводских панелей-щитов с уже сделанными оконными и дверными проемами. Немецкая каркасная технология подразумевает использование сухого деревянного бруса, который производится из высушенной древесины хвойных пород. Такой материал отличается высокой устойчивостью к биоразрушению, так как пропитан смолой.

Каркасно-рамочные и фахверковые дома

Подобный способ подразумевает сборку каркаса из досок и бруса. Сначала из этих материалов формируют «рамы», на которые монтируют обшивку и теплоизолятор. В отличие от немецкого метода, монтаж стен дома производят на месте вручную.

Фахверковые каркасные строения отличаются тем, что деревянный скелет включает наклонные балки. Они остаются видимыми с наружной стороны каркасного дома и придают ему необычный вид. Пространство между брусьями заполняют древесными панелями или стеклом.

Технология «Платформа»

Дом, построенный по такому типу, имеет платформу. Она сооружается на фундаменте из досок определенной толщины (не менее 50 мм) и ширины (от 100 мм). Монтаж стеновых щитов проводят в горизонтальной плоскости, а затем поднимают. Строительство второго этажа протекает на основе первого. Такой подход позволяет обойтись без строительных лесов. Каркасная технология «Платформа» позволяет крепить обшивку на еще не смонтированные панели.

Конструкция из СИП-панелей

Технология постройки каркасного дома по данному типу отличается использованием готовых СИП-панелей. Каждая представляет собой многослойный монолит. В состав входят три единицы: листы ОСП, между которыми проложен утеплитель (пенополистирол). Готовый дом отличается не только высоким показателем сохранения тепла, но и сейсмоустойчивостью.

Двойной объёмный каркас

ДОК – технология каркасного строительства подразумевает устройство двух связанных между собой базисных конструкций. Стойки каркаса размещают таким образом, чтобы между ними можно было плотно уложить утеплитель. В результате подобного строительства в доме отсутствуют мостики холода. Дополнительная обрешетка усиливает жесткость каркаса. При монтаже предусматривают вентиляционные зазоры, которые обеспечивают естественный ток воздуха.

Фахверковые современные дома

Что касается возведения фахверковых каркасных домов, то это самый распространенный способ строительства, который применяется самостоятельно. Именно эту каркасную технологию используют умельцы, строящие дома своими руками. В чем суть данной технологии?

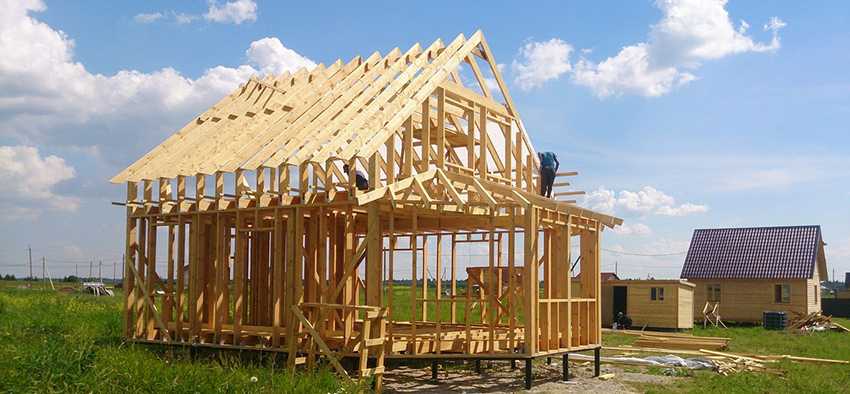

Каркас дома

Первоначально выстраивается фундамент. Чаще всего останавливаются на ленточном фундаменте, залить который может любой уважающий себя мужчина. Сперва наносится разметка, отмечается с помощью кольев и веревок ее широта. Далее выкапывается траншея, широта которой составляет около 35 см (средняя ширина фундамента). Устанавливается опалубка, которая может быть из доски или другого ровного материала (фанера, OSB). Опалубку можно взять в аренду (если она съемная) или купить готовую в магазине (не съемную). Заказываем бетон для фундамента, заливаем и ровняем. Проверяем геометрию, доливаем куда надо. Перепад по высоте фундамента (смотрим ровность) не должен превышать 1 см.

Когда фундамент застыл и некоторое время постоял (месяц хотя бы), делаем нижнюю обвязку. О том, как сделать обвязку, можно прочитать в нашей статье. Для нижней обвязки используется либо доска, либо брус. В углах брус должен фиксироваться надежно – для этого используем спилы разных видов. Садим нижнюю опалубку на анкерные болты, которые мы утопили в еще незастывшем фундаменте. Надежно затягиваем гайкой.

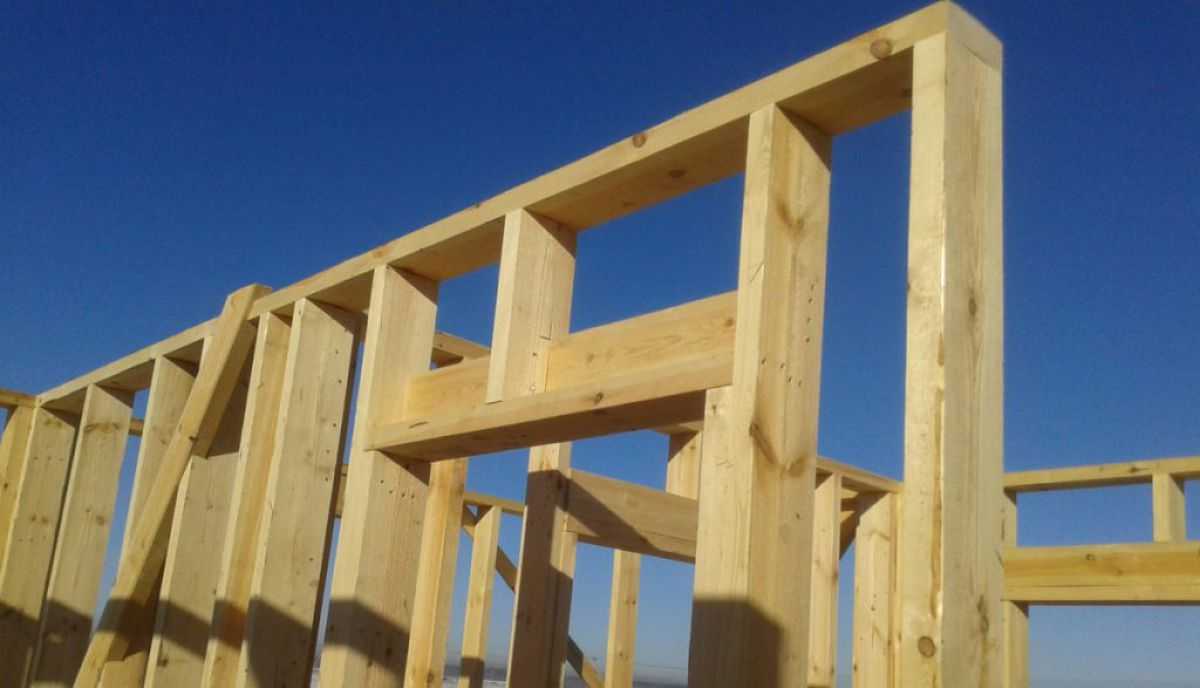

Каркас дома из бруса

После этого начинаем выстраивать стены каркаса. Ставим угловые стойки из бруса, потом другие вертикальные стойки. Все вертикальные стойки укрепляем укосами и горизонтальными рейками. Делаем ригели около проемов для перераспределения нагрузки. Когда каркас готов, делаем верхнюю обвязку, которая собирает получившиеся стены в единую конструкцию и распределяет более равномерно нагрузку на нижнюю обвязку и фундамент.

Стена традиционного каркасного дома

Кровля состоит из стропильной системы, обрешетки, фронтона, лобовой доски. Крыши делятся по степени уклона, по количеству скатов и по типу стропильной системы на разные виды. Кровельный материал может быть разнообразным – ондулин, шифер, металлочерепица, мягкая черепица и другие.

Как построить каркасный дом недорого, читайте здесь.

Советы и рекомендации по отделке каркасных стен

Чтобы выполнить отделочные работы максимально грамотно, качественно и сравнительно быстро, нужно соблюдать технологию и прислушаться к следующим советам:

• Не рекомендуется начинать облицовочные работы сразу во всех помещениях. Ведь все должно делаться поэтапно;
• Приступать к внутренней отделке необходимо с самой дальней комнаты;
• Прежде чем начинать отделку, сначала проводят все нужные коммуникации, а не наоборот;
• Всю работу по облицовке производят начиная от потолка и заканчивая полом;
• Всю площадь, которая не задействована в монтажных работах, накрывают твердым материалом для защиты от лишних загрязнений.

Приступать к внутренней отделке необходимо с самой дальней комнаты.

Конечно, при возведении каркасных стен и их внутренней и внешней отделке возникает масса сложностей. Но если прислушиваться к советам специалиста, внимательно изучить технологию и проанализировать ситуацию, каждый хозяин сможет справиться с данной работой.

Строительство деревянных каркасных домов своими руками

Каркасные жилища несомненно считаются самыми надежными, экономичными, теплыми и энергоэффективными из всех известных в наше время.

Данная технология требует от застройщиков тщательного изучения, но, увы, не все относятся к ней с должным уровнем ответственности к соблюдению требований к возведению каркасных строений. Она часто нарушается, из-за уклона в пользу удобств строителей, а иногда попросту из-за того, что они недостаточно изучили ее.

Строительство каркасного дома самостоятельно является простой и совсем недорогой задачей. Здесь не требуется иметь особые знания или умения, не нужно набирать бригаду строителей. Достаточным будет иметь качественный детальный проект, 1-2 помощников и навыки использования обычных инструментов на общем уровне.

Монтаж

Строительный процесс происходит достаточно просто. На площадку привозят предварительно заготовленные элементы будущего жилища. Благодаря легкости конструкции подобный способ не нуждается в использовании дорогой техники.

Если основание для каркасного дома готово работы выполняются в следующем порядке:

• Монтаж и закрепление нижней обвязки. Брус закрепляется при помощи анкеров непосредственно к фундаменту;
• Установка пола, заранее осуществляется гидроизоляция, далее укладываются половые СИП – панели толщиной до 20 см на ленту основания, при соблюдении технологии, что пролет не может быть больше 5-6 м;
• Выставляется угол, после чего устанавливаются и закрепляются стеновые панели;
• Устанавливаются несущие стены;
• Кладется перекрытие;
• Устанавливается система кровли и проводятся требуемые работы по отделке.

Строительство каркасных жилищ связано с использованием каркасных конструкций из дерева и металла. Металлический каркас стоит гораздо дороже, что сказывается на его популярности. Деревянный каркас преимущественно делают из древесины дуба.

Естественно, что утеплитель логично монтировать в щели между стен. Если не раскрепить дом раскосами внешние нагрузки будут способствовать возникновению перекосов и дальнейшему разрушению. Каркас с внешней стороны обшивается при помощи досок. Следует помнить, что древесина за год набухает либо рассыхается из-за влияния природных факторов.

Современные технологии

Модернизированные технологии возведения каркасников превосходят кирпичные и бетонные дома в таких показателях как: надежность, прочность и долговечность.

• Быстровозводимость и довольно невысокая цена строительного процесса.
• Небольшая вероятность повреждений жилища от конструктивных ошибок или грунтовых особенностей. Большой вес стен из камня способствует их разрушительному влиянию.
• Всесезонность отделочных работ.
• Относительная легкость конструкций.
• Пожароустойчивость. Применяя новые невоспламеняемые материалы, каркасные строения обладают более высоким уровнем пожарной безопасности, чем бетонные или каменные.
• «Дышащее помещение». При надлежащем планировании подобного здания, использовав современные паропроницаемые материалы внешней обшивки и качественного утеплителя, является допустимым создание паропроницаемых стен.

Внешняя облицовка

Виниловый сайдинг

В дачных домиках применяется виниловый сайдинг.

Виниловый сайдинг

Стоимость его недорогая, он не подвержен гниению, воздействию грызунов,  отичается легкостью при выполнении работ и удобством в последующей эксплуатации (легко моется, выглядит аккуратно), длительным сроком службы. Часто применяется для обшивки дачных домиков или при желании застройщика снизить стоимость отделки.

Металлический сайдинг

Применяется для обшивки фасада и металлический сайдинг, он отличается долговечностью, устойчивостью к воздействиям и привлекательным дизайном – создается образ сказочной избушки.

Металлический сайдинг

Оцинкованная сталь с полимерным покрытием не ржавеет, хорошо переносит перепады температур.

Блокхаус и вагонка

Обшивка вагонкой отличается рядом недостатков, свойственным деревянным материалам – склонность к рассыханию (разбуханию), воздействиям жучков-короедов. Применяются современные пропитки, снижающие эффекты от вредных воздействий и пожароопасность строения, делая возможные очаги возгорания самозатухающими.

Блокхаус и вагонка

К числу деревянных материалов для обшивки фасада относится блокхаус, имитирующий брус, который применяется и для внутренней отделки, и для внешней обшивки. Этот материал прочнее оцилиндрованного бревна, он привлекателен по дизайну, но со временем он все же изменяет свою форму, поскольку представляет собой модифицированную вагонку.

Обшивка не должна крепиться в ходе строительства непосредственно к каркасу.

Схема установки блок-хауса

Для летних домиков такое решение возможно, но если нужно провести в таком домике в зимний период даже несколько дней, паровые конденсаты начнут разрушать древесину и увлажнять утеплитель

Для строительства зимнего дома обратите внимание на хорошую вентилируемость фасада: для этого прибивают по всей поверхности бруски, по толщине 30-40 мм, потом занимаются выполнением работ по облицовке стены. Важен расчет нагрузки на фундамент и точная его заливка, тогда циркуляция воздуха в зазорах для вентиляции позволит конденсату выветриваться естественным путем

Кирпич

Возможна обшивка фасада облицовочным кирпичом, но необходим тщательный расчет значительной в этом случае нагрузки на фундамент и стены, чтобы конструкции выдержали его вес.

Схема обшивки фасада облицовочным кирпичом

Этот материал хорошо защищает от вредных воздействий, но стоимость такой облицовки относится к числу наиболее дорогих.

Плитка

Плиточная облицовка фасада отличается надежностью и длительным сроком службы, но крепить плитку к деревянным элементам на клей нельзя.

Плиточная облицовка фасада

Технология прикрепления плитки при помощи саморезов дорогая и трудоемкая, если выбирать этот материал, потребуется точный расчет: необходимо определить и количество материалов, и стоимость работ.

Штукатурка

Штукатурка стен также мало популярна в России ввиду ее недолговечности.

Штукатурка стен

Рекомендуется использовать технологии штукатурки в три слоя. Для штукатурки в один слой лучше всего использовать состав из портландцемента, белого цемента (лайм) и песка. Чтобы не возникло трещин, лучше добавить фиброволокно.

Искусственный камень

Обшивка фасада искусственным камнем отличается привлекательным дизайном, такой материал достаточно легок по весу и удобен в процессе укладки, не создает значительной нагрузки на фундамент.

Обшивка фасада искусственным камнем

Дом, облицованный искусственным камнем, выглядит очень привлекательно.

Термопанели

Обшивка фасада деревянных домов термопанелями рекомендуется в таких регионах, где температура зимой опускается ниже – 25 градусов.

Обшивка фасада деревянных домов термопанелями

Необходимо точно рассчитать прочность фундамента на устойчивость к дополнительным нагрузкам. Для облицовки крепятся дополнительные крепежи, на них устанавливают утеплитель, затем стены облицовывают клинкерными плитками.
