Как строится каркасный дом: основные этапы строительства

4 Сборка каркаса – строим стены и крышу

Теперь строим основу дома – каркас. Для его возведения понадобятся такие пиломатериалы:

  • брус 150х150 мм;
  • доски 40х150 мм.

Сборка начинается с установки угловых стоек, подготовленных из бруса 150х150 мм. Угловые стойки обычно крепятся к обвязке саморезами и уголками. Кроме того, укрепляются раскосами, выпоенными из досок. В процессе их монтажа обязательно следите, чтобы стойки не отклонялись от вертикали.

Затем устанавливаются промежуточные стойки сечением 40х150 мм, которые, как уже было сказано выше, они должны располагаться с шагом 60 см. Доски крепятся к обвязке при помощи тех же стальных уголков. Для связки всех стоек между собой можно использовать горизонтальные перемычки, единственное, устанавливать их обязательно нужно в шахматном порядке.  После установки стоек монтируются горизонтальные перекладины, обрамляющие проемы.

Сборка каркаса дома по технологии

Сверху к стойкам крепится верхняя обвязка брус 150х150 мм. Она не только скрепляет между собой все стойки, но и служит основой для балок перекрытия. По такому же принципу выполняется монтаж каркаса перегородок. Единственное, для перегородок можно использовать брус 100х100 мм или даже меньше, соответственно, понадобятся и менее широкие доски для промежуточных стоек.

В качестве перекрытия можно использовать специальные балки из OSB или доски 40х100 мм. Последние ставятся на кромку и фиксируются на обвязке уголками. Шаг перекрытия должен составлять около 30-35 см. После этого по периметру дома на балки перекрытия укладывается мауэрлат – доска или брус. Он связывает балки перекрытия, а также служит основой для крыши.

Далее собирается каркас мансарды и монтируется кровельное покрытие. Работа осуществляется по стандартной схеме, т.е. как и при строительстве обычных домов. Поэтому рассматривать это процесс не будем. Единственное, что стоит отметить: в одиночку справиться со строительством крыши очень сложно, поэтому на данном этапе вам понадобятся несколько помощников.

Красивые примеры

Показанный на этом фото необычный дачный домик действительно понравится подавляющему большинству людей. Привлекательный, нестандартно смотрящийся треугольный облик жилища устроит и любителей минимализма, и стремящихся привлечь максимум внимания. Контраст темной стены и светлого материала настила смотрится очень интересно. Дизайнерские элементы только улучшают восприятие.

Альтернатива состоит в использовании контраста деревянных и каменных элементов. Пусть небольшая каменная стенка только угадывается и не привлекает особого внимания — она вносит свой вклад в общую композицию. Еще двумя характерными чертами проекта являются очень большие окна и резкие «рубленые» формы здания.

Ну а авторы этого проекта явно вдохновлялись образом обычной деревянной бочки. Правда, форма только стилизована под нее — но оттого решение не стало менее изящным на вид.

Обзор одноэтажного дачного домика смотрите далее.

Проекты

Каркасно-щитовое строительство загородных домов, в том числе дач, сегодня идет полным ходом, поэтому остановим свое внимание больше на таком скоростном варианте постройки. Каркасный домик имеет более устойчивые эксплуатационные характеристики

Посмотрим, что же делает каркасное строительство столь популярным, и перечислим его основные достоинства.

При возведении каркасно-щитового домика можно обойтись без заглубленного фундамента – достаточно установить свайный или столбчатый

Основание будет крепко держаться и еще долго не потеряет своих первоначальных свойств.
Для каркасного домика экономкласса важно подобрать свой вариант утепления, чтобы уже в период межсезонья чувствовать себя в нем комфортно.
Построить каркасно-щитовой домик можно своими руками – достаточно заказать типовой проект и приобрести материалы.
Стоит учесть, что в данном случае речь идет о деревянной конструкции, где все элементы выполнены из древесины и отвечают всем экологическим нормам. Кроме того, домик прекрасно впишется в любой ландшафт на участке.
Дачный домик можно соорудить со всеми атрибутами тихой загородной жизни: с верандой, мансардой (или это могут быть маленькие финские дома).

Каркасно-щитовой вариант строительства как нельзя лучше подходит для сооружения современной дачи любой планировки (пример, финский домик). Но есть и другие варианты. Например, домик из бруса. На возведение такой конструкции обычно уходит до нескольких месяцев. Еще полгода домик будет давать усадку. Зато готовая постройка не требует наружной отделки.

Для каменных строений обычно используются кирпич, газобетон и шлакоблоки. Становится понятным, насколько трудоемким будет процесс возведения такой дачи. Здесь потребуется мощный фундамент, здесь нет сборных конструкций и элементов. Стены капитального дома возводятся по рядам. Зато в дальнейшем можно гордиться столь прочной и надежной конструкцией – данный вариант хорошо использовать для круглогодичного проживания.

Потолок и крыша

Утепление потолка пенополистиролом

Монтаж потолка можно разделить на следующие этапы:

Крыша каркасного дома ничем не отличается от крыши любого другого здания, но её изготовление упрощено. При изготовлении крыши используют стандартные методики и отступать от них нельзя.

Вариант изготовления стропильной каркасной системы

Дать какие-либо рекомендации по устройству крыши или её расчёту достаточно сложно, однако можно перечислить ряд стандартных мероприятий по монтажу крыши:

  1. Начальная сборка стропил осуществляется на земле из бруса соответствующей толщины. Затем конструкция понимается наверх здания, где фиксируется на верхней обвязке. Свес крыши должен быть не менее 40 см
  2. Первыми устанавливают фронтальные стропильные пары, затем все остальные. Шаг между ними должен быть не более 70 см. Затем все стропила соединяют с коньковым брусом
  3. Производят обрешетку стропил поперечными рейками с шагом 30 см
  4. Внутри к стропильным ногам прикрепляют пароизоляцию, стыки между брусьями заполняют теплоизоляцией, которая сверху накрывается диффузионной пленкой
  5. Осуществляют настил кровли

Каркасный дом своими руками. Часть 12. Стропильная система

Каркасный дом своими руками: как самостоятельно построить дом-конструктор | Фото & Видео

Мебель и другие изделия из дерева своими руками: чертежи скамеек, столов, качелей, скворечников и других предметов быта (85+ Фото & Видео)

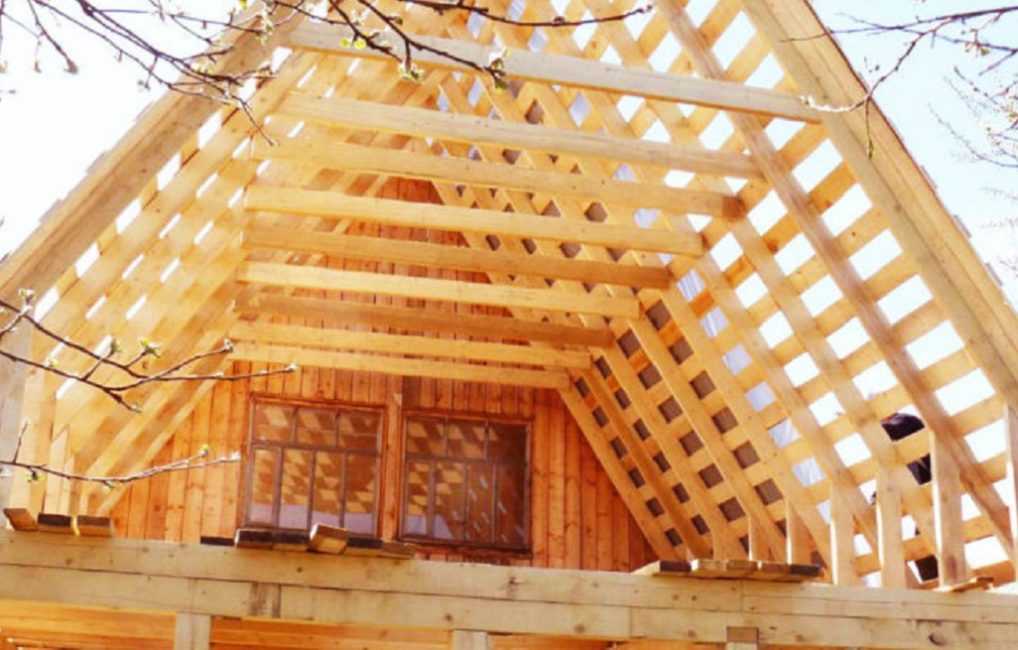

Монтаж стропильной системы

Важный этап строительства каркасного дома, как и по любой другой технологии – выбор типа и монтаж кровли. Каркасное строительство позиционируется, как быстрая стройка. Поэтому чаще всего выбирают обычную двухскатную конструкцию. При соблюдении всех норм строительства кровлю каркасного дома можно соорудить любой конфигурации и сложности, но это потребует больше времени.

Для хорошего схода снега уклон крыши должен быть более 28 градусов, но не должен превышать 50 градусов – на такую крышу в несколько раз увеличивается нагрузка ветра.


Контробрешетка крыши на каркасе домаИсточник goroddomov.ru

Для сооружения стропил берутся доски 20х5 см длиной 6 м. Из двух досок собирается первая пара стропил и устанавливается на край каркаса. Такая же пара устанавливается с противоположной стороны. Между двумя парами стропил с двух сторон натягиваются шнуры для контроля плоскости крыши. По ним выставляются остальные стропила. Шаг между ними варьируется от 60 до 80 см в зависимости от выбора утеплителя. Для укрепления применяются деревянные ригеля сечением 20х5 см. Они скрепляют пару стропил наподобие буквы «А».

Видео описание

Как изготовить стропильную систему каркасного дома, показано в видеоматериале:

Характер обрешетки зависит от выбранного кровельного материала. Это может быть мягкая черепица, профнастил или металлическая черепица. Ограничением будет вес кровельного материала. Например, использование глиняной или клинкерной черепицы не рекомендуется – большой вес создаст дополнительную нагрузку на каркас дома.

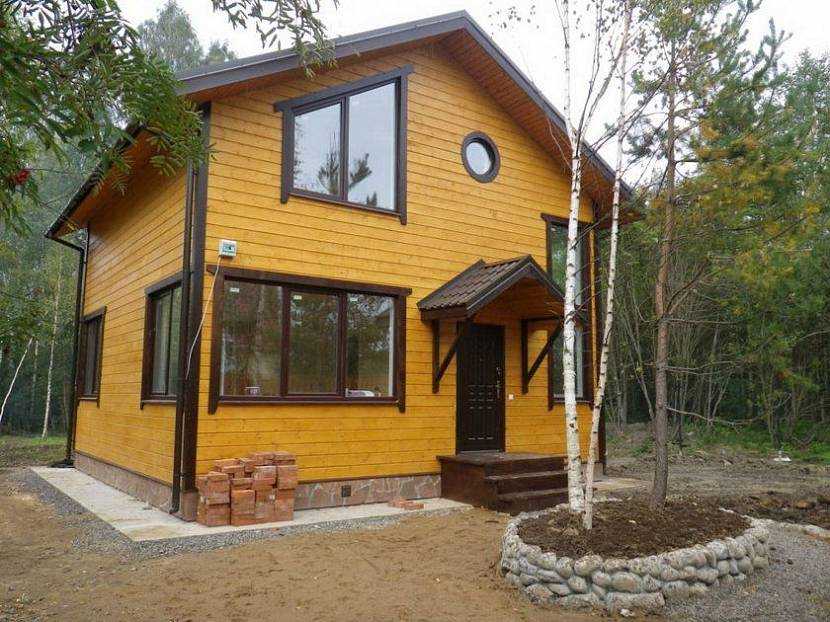

Фото каркасных домов


Каркасный дом с балкономИсточник vash-remontik.ru

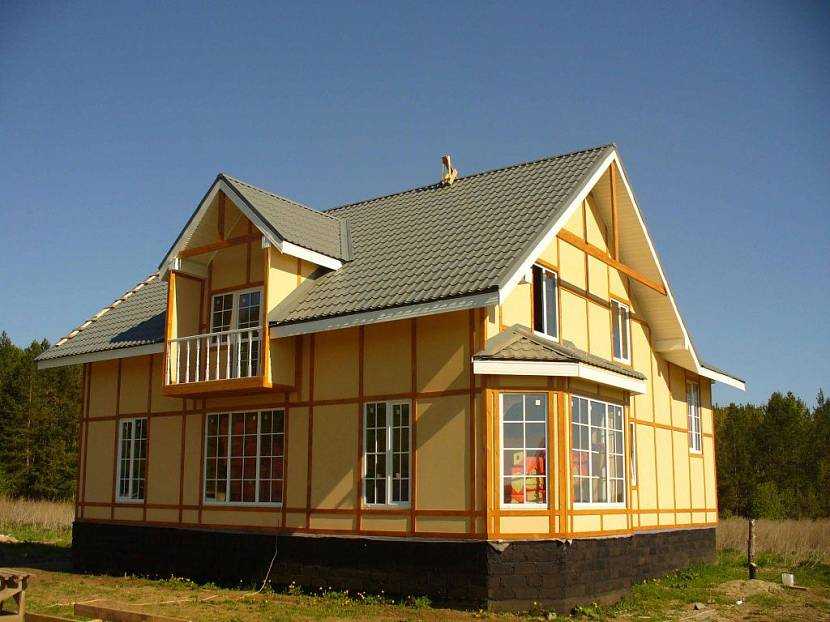

Каркасный дом с классической немецкой внешней отделкойИсточник lesstroy.net

Оригинальный каркасный дом с маленьким уклоном крышиИсточник all-companies.ru

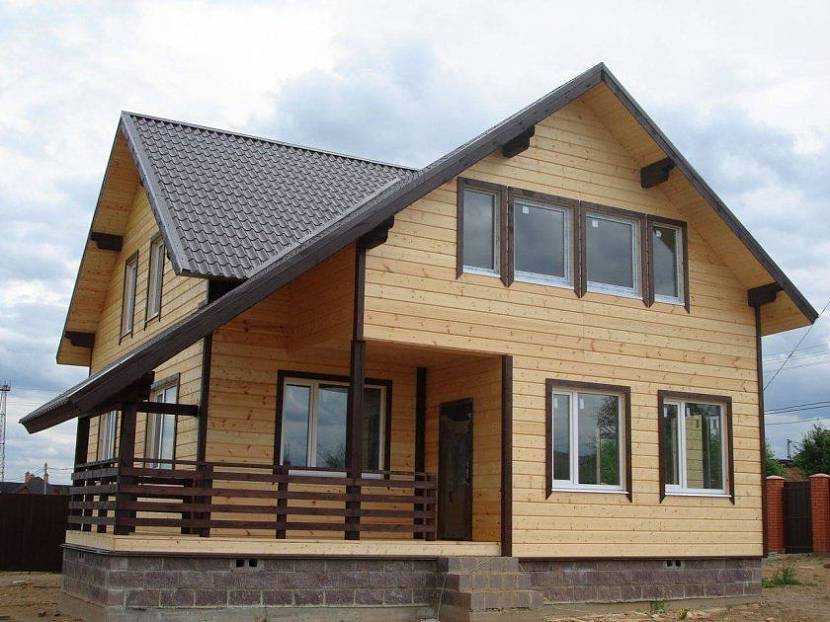

Каркасный дом с верандой и ломаной крышейИсточник kraust.ru

Двухэтажный каркасный дом заводской сборкиИсточник mebel-go.ru

Возведение каркасного дома в зимний периодИсточник pinterest.ca

Каркасный дом с 4-скатной комбинированной крышейИсточник cdd.su

Заключение

Каркасный дом – технология, которая только набирает популярность в отечественном домостроении. Малые сроки возведения и экономия средств являются существенными преимуществами перед другими способами постройки. Но технология постройки каркасного дома потребует неукоснительного соблюдения всех технологических процессов и этапов строительства, что позволит оценить его достоинства в полной мере.

Закладка фундамента

В зависимости от болотистости почвы, на которой будет заложен дом, этажности строительства, климата в регионе строительства и предполагаемых затрат выбирают наиболее подходящий тип фундамента:

  • Ленточный;Свайно-ростверковый;Столбчатый.

Ленточный фундамент для дачного домика.

Наиболее доступным и простым считают как раз свайный тип фундамента. При соблюдении технологии строительства каркасные дачные дома на столбчатом фундаменте могут простоять более ста лет.

Столбики по периметру будущего дома могут быть сооружены :

  • Из кирпича;Из готовых бетонных блоков;Из асбестоцементных труб.

На заметку

Если в качестве опор для будущего дома выбираются именно асбестоцементные трубы, они вполне могут послужить некоей опалубкой для дальнейшей заливки бетонной опоры.

Глубина залегания труб зависит напрямую от качества почвы на участке, предназначенном для строительства и количества этажей будущего дома.

Преимущества каркасной технологии для садовых домиков

Популярность каркасных сооружений обусловлена такими преимуществами:

  1. Качество монтажа не зависит от сезона, поэтому дом может быть возведен в любое время года.
  2.  Дома небольшого размера строятся достаточно быстро. Продолжительность строительных работ увеличивается, если клиент захочет усложнить конструкцию мансардой или другими пристройками.
  3. Возвести конструкцию можно своими руками или доверить работу профессионалам.
  4. Могут иметь веранды, бани, бассейны.
  5. Сооружения со встроенной системой отопления подходят для постоянного жилья с марта по ноябрь, а также для кратковременного отдыха в зимний период.
  6. Готовые «каркасники» практически не имеют усадки, поэтому заселяться можно сразу после монтажа.
  7. Купить каркас и самому построить домик в саду можно в рамках небольшого бюджета, потому что технология строительства не предусматривает использование сложной техники.
  8. Благодаря высокому качеству строительных материалов и невосприимчивости к движению грунта, дома служат годами, сохраняя свои первоначальные качества.

Возведение дачного домика своими руками

Домик из военного кунга

Кунг можно переделать под дачный домик

Плюсы КУНГ очевидные. Кузов рассчитан на эксплуатацию в самых тяжелых условиях, поэтому конструкция отличается замечательной теплоизоляцией, прочностью, стойкостью к опрокидыванию и пожаробезопасностью. Для установки КУНГ в качестве дачного домика не требуется разрешение или согласование.

Инструкция крайне проста.

  1. Фундамент кузову не нужен. Чтобы уменьшить опасность коррозирования, ставят его на забетонированную площадку, мелкозаглубленные бетонные столбы или просто подпорки. Для столбов нужно выкопать ямы, установить опалубку – проще брать асбестоцементные трубы, и залить бетоном.
  2. Кузов устанавливают на опоры или площадку с помощью лебедки.
  3. Отделывают кузов снаружи и внутри по своему вкусу.

Домик-шалаш

Дача-шалаш с двумя фронтонами

Еще один бюджетный вариант. Конструкция шалаша проста, материалов для постройки требуется в 1,5–2 раза меньше, чем для обычного дома. Треугольная форма постройки вписывается в любой ландшафт, фундамент нужен самый легкий.

  1. Возводят свайный или винтовой фундамент.
  2. Из доски сечением 130–150 на 40 мм собирают А-образные рамы. Складывают стопкой, чтобы сравнить на перекос и подкорректировать.
  3. Переносят рамы и укладывают на площадку плашмя. Каждую раму поднимают на веревках по очереди и закрепляют временными укосинами.
  4. Когда каркас выставлен и выровнен, закрепляют каркасными досками в углах и коньковым прогоном наверху. При необходимости усиливают каркас продольными перекладинами.
  5. Настилают полы. Зашивают каркас досками, лучше шпунтованными.
  6. Собирают и устанавливают рамы дверных и оконных проемов, а затем обшивают фасад.
  7. Боковые стены и крыша здесь выступают одним и тем же элементом. Иногда «крышу» заделывают гибкой черепицей, профлистом и даже шифером.

Внутреннее пространство шалаша заметно меньше, чем у обычной постройки такой же площади.

Домик-бунгало

Домик-бунгало с верандой

Так называют типичный садовый одноэтажный коттедж с террасой или верандой, неотделимой от него. Строение имеет прямоугольную форму, поэтому его внутреннее пространство больше, чем у шалаша. Терраса позволяет проводить вечера на воздухе.

  1. Разрабатывают чертеж, делают расчет размеров и выбирают соответствующий фундамент. Подойдет как мелкозаглубленный ленточный, так и столбчатый или свайный.
  2. Готовое основание гидроизолируют. Используют рубероид или жидкие битумные мастики.
  3. Из бруса сечением 150*150 мм сооружают силовой каркас без укосин. Крепят брус врезкой вполдерева или на шип. Это требование обязательное: детали в углах каркаса должны скрепляться без металлического крепежа. Во время сборки постоянно проверяют вертикальность стоек.
  4. Обшивают каркас вертикально расположенными досками. Такая отделка обеспечивает сооружению недостающую жесткость. Фанера или стружечные плиты не годятся. Доски закрепляют по коротким торцевым кромкам, угловые – по длинным.
  5. Пол укладывают на лаги.

Изнутри можно отделать бунгало вагонкой.

Каркасный домик

Каркасное строение обходится дешевле

Строить небольшую дачу можно и каркасным методом. Схема такого строения одинакова как для маленьких, так и для больших строений.

  1. Сооружают столбчатый или ленточный фундамент. На участках с высокими грунтовыми водами под столбики делают прочную подушку из утрамбованного песка, залитого бетоном. Если коттедж двухэтажный, фундамент армируют толстыми стальными прутьями.
  2. Второй этап – настил пола. На столбики или ростверк укладывают балки – деревянные, железные, железобетонные, затем крест-накрест фиксируют деревянный каркас и настилают пол.
  3. Сооружают каркас из деревянного бруса сечением в 10 см или из металлических стоек сечением в 5 мм. Сначала укладывают нижнюю раму – обвязку, потом собирают вертикальные стойки, делают верхнюю обвязку. Усиливают каркас горизонтальными перекладинами.
  4. Собирают и устанавливают дверные и оконные рамы.
  5. На верхнюю раму укладывают потолочные лаги.
  6. Снаружи каркас обшивают листами влагостойкой фанеры. Затем крепят обрешетку. Размещают утеплитель, пароизолируют и закрепляют отделочные доски или вагонку. Без утепления можно обойтись.

Изнутри домик отделывают по своему вкусу: вагонкой, панелями, гипсокартонными листами.

Последний этап работы – утепление и отделка

Для начала нужно определиться с выбором теплоизоляционных материалов. Их выбирают в зависимости от предназначения дома. Изнутри стены можно обшить досками или гипсокартоном, используя саморезы. Гипсокартон в свою очередь оклеивается обоями или красится – здесь вам уже выбирать самим. Не забудьте про утепление жилища.

Если вы будете использовать дачный дом как постоянное место жительства, желательно использовать пенополистирол либо минеральную вату. Для летней дачи можно воспользоваться более легким и недорогим утеплителем.

Материал для утепления укладываем между балками таким образом и закрепляем скобами. Поверх материала укладываем гидроизоляционную пленку и набиваем обрешетку из тоненьких реек – это позволит обеспечить нормальную вентиляцию. Снаружи дом можно отделать садинговыми панелями, вагонкой или любым другим материалом для внешней обшивки. К слову, выбрав деревянную обшивку, прибивайте ее под углом не более чем в 45° и делайте это не прочно, поскольку дерево может набухнуть или немного рассохнуться со временем.

Каркасный дом: важные преимущества

В числе главных достоинств, которыми характеризуется каркасный дом:

  • отличная тепло- и звукоизоляция;
  • легкость возведения фундамента;
  • высокая скорость строительства (например, каркасный дом 6×6 бригада из трех человека может построить за два месяца, включая отделочные работы);
  • отсутствие усадки, что позволяет быстро приступать к отделке;
  • максимальная ценовая доступность технологии по сравнению со всеми остальными;
  • при строительстве используются экологически чистые и безопасные материалы;
  • быстрый демонтаж при необходимости.

Также реально построить каркасный дом своими руками, пошаговая инструкция поможет в этом.

Особенности

К этому сегменту доступного строительства относят дома, имеющие следующие характеристики:

  • домики строятся площадью не больше 80 кв. м;
  • на участках площадью до 12 соток земли;
  • с придомовой территорией примерно на одну сотку;
  • цена такого домика практически не превышает 5-6 млн рублей;
  • дома экономкласса обычно размещаются удаленно от социальных и других важных объектов;
  • дешевые дома обычно не имеют центральных коммуникаций;
  • практически все дачи оснащены индивидуальной системой обеспечения;
  • постройка домиков экономкласса предполагает быстрое возведение;
  • строительство дешевого жилья производится по типовым проектам (без архитектурных изысков, но иногда с дизайнерскими элементами).

Очень часто домики возводятся в виде сборных конструкций. Начинается все с проекта или плана на бумаге. Предполагается, что такой домик не будет предназначен для круглогодичного проживания. Однако ради комфорта люди идут на многое (утепление, обшивка, укрепление, пристройка). Таким образом, в типовой проект могут быть внесены изменения на законных основаниях.

Наибольшей популярностью пользуются проекты дачных домов в виде одноэтажной постройки обычно с чердаком или мансардой. В этом случае дополнительных хозпостроек на участке не требуется. Садовые инструменты и любой инвентарь, к примеру, хранятся на мансарде. При необходимости можно расширить веранду или террасу, чтобы увеличить полезную площадь, устроив на ней, например, летнюю столовую.

Определившись с проектом, переходим к выбору фундамента. Для загородных строений – дач – применяется либо свайное, либо ленточное основание. Сваи легче установить, и это более экономичный способ. Обустройство ленточного фундамента требует больших затрат времени, сил и средств. Но при таком фундаменте из подпола можно соорудить функциональное подвальное помещение.

Существующие планировки дачных каркасных домов

Приобретая проект дачи, необходимо руководствоваться тем количеством людей, которые будут проводить там большую часть времени. Может быть, это пожилые родители, которые хотят отдохнуть в уютной обстановке. Или небольшая семья, проводящая выходные на природе. Дома площадью 20 кв. м. (5 x 4) вполне хватит для удовлетворения потребностей таких категорий людей.

Если это крупная семья, или молодежь, планирующая постоянно отдыхать на даче с множеством гостей, но планировку необходимо пересмотреть. Возможно, для размещения людей на ночь потребуется много места. Хватит ли одного этажа, или потребуется строительство второго

Также очень важно грамотно разбить имеющуюся площадь на функциональные зоны. Где будет кухня и санузел, потребуется ли их выносить в отдельное строение

Как расположить детскую, или зону для игр с максимальной безопасностью. Нужен ли кабинет и прочие дополнительные функции в доме.

Как построить каркасный домик недорого?

Есть 3 варианта, которые позволяют стать владельцами каркасной дачи действительно недорого:

  1. Если планируется обзавестись всесезонным теплым жильем за городом (по сути, это, конечно, уже дом, а не дача, но некоторые владельцы городских квартир предпочитают называть подобный тип жилплощади все-таки дачей), лучше заказывать его «под ключ» профессионалам. Так получится и быстрее, и экономнее.
  2. Дачный летний домик по каркасной технологии дешевле строить своими руками. За основу можно взять один из бесплатных проектов. Далее руководствоваться пошаговой инструкцией и прислушиваться к профессиональным советам.
  3. Обогреваемую комфортабельную дачу самостоятельно можно оперативно собрать из готовых каркасных домокомплектов. Такое строение гарантированно простоит 20-30, а то и все 40 лет. И это при том, что набор СИП-панелей стоит относительно недорого.

Важно: Готовые домокомплекты, как правило, сопровождаются эскизными проектами (в том числе и для требуемого фундамента), а также спецификациями на анкеры и схемами их расположения. Поэтому приобретать подобные наборы особенно выгодно

Хотя следует иметь в виду, что выполнять фундамент по предложенному проекту домовладелец может только на свой страх и риск, ведь производитель домокомплекта не может знать особенностей грунта места установки каркасного дома.

Сооружение крыши

Разновидности крыш в зависимости от размера и типа постройки

Крышу выбирают в соответствии с проектом. Для шалаша она не нужна. Для бунгало потребуется одно- или двухскатная крыша с одним удлиненным свесом – для веранды. Каркасное здание оснащают двухскатной кровлей.

В маленьких домиках стропильные фермы делают висячими. Для наслонных нужно соорудить несущую перегородку, а при маленьких размерах постройки это невыгодно. Стропильная ферма такого рода опирается только на мауэрлат. Для большей прочности усиливается затяжками, которые располагаются в верхней трети фермы.

  1. Для начала рекомендуется сделать шаблон из обрезков доски и по нему отметить точки крепления конькового прогона.
  2. Стропила делают из досок размером в 50*200 мм.
  3. Готовые фермы поднимают на крышу и устанавливают в верхнюю раму методом врезки. Угол установки 40 градусов, шаг в 60 см. Временно фермы фиксируются укосинами.

  4. Выравнивают каркас и укрепляют коньковый прогон. Если все в порядке, фиксируют затяжками, а затем окончательно крепят гвоздями и стягивают шпилькой.
  5. Крепят карнизный свес, если он предусмотрен проектом.
  6. Устанавливают гидроизоляцию, крепят обрешетку под кровельный материал, пароизолируют.
  7. Настилают шифер, гибкую черепицу, профлист.

Возведение стен и каркаса дома своими руками

Строительство одноэтажного дома своими руками включает в себя постройку каркаса со стенами. При этом работы разделены на несколько этапов:

  • Сооружение нижней обвязки, которую изготавливают из соединенных брусьев способом «шип-паз» таким образом, чтобы не осталось ни малейшего зазора. Специалисты не советуют применять крепежи из металла, ведь при контакте с металлом дерево может начать гнить. Поэтому лучше воспользоваться деревянными нагелиями.
  • Установка вертикальных досок. В местах, где будут ставиться доски, нужно установить нагели. Строительство своими руками стартует с установки угловых стоек, крепящихся на нагели. Брус нужно выставить вертикально, используя временную распорку для фиксации угла.
  • Верхняя обвязка каркаса. Данный этап проводится после укрепления стоек и их последующей фиксации в вертикальном положении. Все углы должны быть строго прямыми. Установка потолочных баек, которые должны располагаться через каждые 50 см, совпадая с расположением вертикальных стоек.
  • Монтаж опорных брусьев, которые устанавливают там, где будут расположены межкомнатные перегородки. Это позволит избежать провисания потолка и придаст прочности строению. После монтажа каркаса здание следует обшить досками. Не забывайте про необходимость монтажа окон – лучше всего, если их размер не будет превышать 20 % от размера стен.

Как правильно собрать стены каркасного дома

Перед тем как собрать каркасный дом, нужно запастись всеми необходимыми материалами. Болты М12—М16 берут либо с большой головкой, либо под их головку подкладывают шайбу. Шайба под гайкой обязательна! Чтобы болты не мешали обшивке, перед тем как собрать стены каркасного дома их головки утапливают в заранее выбранных стамеской или перьевым сверлом углублениях.

Если невозможно изготовить или заказать болты с головкой, несложно сделать их из стального прутка диаметром 12—16 мм, загнув один конец длиной 45—50 мм под прямым углом (буквой «Г») и нарезав резьбу на другом. Длина болта должна быть не менее 200 мм, чтобы не мучиться с закручиванием гайки при подложенной под нее шайбе. Лишнюю часть болта потом несложно отпилить ножовкой по металлу или болгаркой.



Перед тем, как правильно собрать каркасный дом, под Г-образный конец в брусе стамеской выбирают паз, в котором конец болта утапливают заподлицо с поверхностью.

Глубина паза должна быть равна диаметру болта или чуть больше. Все углубления под болты опять-таки желательно сделать заранее.



Сборку каркаса начинают с установки несущих стоек (Б1—Б10). Стойки с имеющимся на их концах запилом в полдерева устанавливают в «замки» нижней обвязки, выравнивают по отвесу и крепят к нижней обвязке гвоздями и скобами. Одновременно стойки фиксируют подкосами из доски толщиной 40—50 мм. Всего требуется 6 подкосов длиной 1760 мм для задней и передней стен (в дверном проеме подкосы не ставят), 8 подкосов длиной 1480 мм для крайних проемов боковых стен и 4 подкоса длиной 1550 мм для центральных проемов боковых стен. Подкосы заготавливают заранее, их концы запиливают под углом 45° с помощью стусла.

После установки подкосов на болтах крепят затяжные брусья В1 и перекрытия В2, ВЗ второго этажа. Затем на болтах устанавливают затяжные брусья Г1 и Г2 третьего этажа, причем брус Г1 крепят снаружи, чтобы уменьшить длину плеч балок, образующих основу балкона. Следующий этап — установка мауэрлатов ГЗ и Г7, которые одновременно являются и крайними половыми балками. Мауэрлаты укладывают в замки стоек Б2, БЗ и Б6, Б7. Стойки Б1 и Б5 короче остальных, поэтому мауэрлаты просто лежат на их торцах.

Вслед за мауэрлатами устанавливают балки Г5 и Гб. Балку Гб крепят болтами, а центральную балку Г5, по аналогии с мауэрлатами, — гвоздями и скобами. Стойка Б9, так же как и стойки Б1 и Б5, на 100 мм короче прочих из-за отсутствия замковых соединений с балками ГЗ, Г5 и Г7. Замки в данном случае не применяют, чтобы не ослаблять плечи балок, образующих основу балкона.



Между деталями ГЗ и Г5 устанавливают ригель Г8, к которому гвоздями под углом крепят задний конец балки Г4. Передний конец последней крепят болтом к затяжному брусу Г1. Места соединения ригеля и балок ГЗ—Г5 усиливают накладками из стального уголка 50×50 мм длиной 100 мм. Таких накладок требуется 6 штук. Установкой ригеля формируется проем под вход-люк на третий этаж.

Несмотря на то, что конструкция каркаса достаточно жесткая, после его сборки желательно везде, где не предусмотрены оконные и дверные проемы, установить подкосы из жердей или любого другого подручного материала.

Проекты

Большой выбор различных проектов позволяет каждому выбрать оптимальный. Востребованными размерами домов являются 6х6, 6х8 м, но есть и конструкции меньше – 4х4, 3х4 м. Зачастую для дачи выбирают типовой проект – небольшой дом с двумя комнатами и маленькой террасой. Кроме типовых проектов, есть также и индивидуальные. Их заказывают в специальной компании, либо же можно нарисовать самостоятельно. Для маленького участка выбирайте компактную постройку. В домах, где зимой никто не будет проживать, совсем необязательно устанавливать котел или печь. Но о теплоизоляции все равно надо позаботиться, она защитит дом от промерзания зимой.

Выбор проекта зависит не только от предпочтений хозяева, но и от особенностей участка. Можно выбрать вытянутый или П-образный дом. Если есть автомобиль, не забудьте оставить на участке место для гаража или навеса. Нередко хозяева хотят обустроить на садовом участке баню. Ее можно построить самостоятельно по каркасной технологии, или же заказать конструкцию под ключ. Если у вас есть в наличии все необходимые инструменты, а также имеется уже готовый проект, и вы имеете хотя бы минимальное представление о каркасной технологии, вы с легкостью справитесь с постройкой дачного дома самостоятельно.

Смотрите в видео, какие грубейшие ошибки допускают мастера при строительстве каркасного дома.
