Красивая беседка из металла на даче своими руками

Перед тем, как начать

Каркас

Первый вариант является предпочтительным, поскольку имеет большую прочность. Металлическая труба имеет различную толщину, которая также учитываться при монтаже каркаса для беседки. Если беседка из металлического профиля задумана, как небольшое сооружение, то можно взять для работы профиль с тонкими стенками, и наоборот – габаритные беседки нуждаются в прочном каркасе из толстостенного профиля.

Если мало места

В случае, если ваш загородный участок небольшой площади, а установить беседку на определенном расстоянии от забора не получится, просто сделайте ограду настолько высокой, насколько позволяет вам ваше ощущение удобства.

Вторым способом решения задачи по укрытию беседки для дачи из металлопрофиля от человеческого взора, является высадка вдоль стен высоких кустов, либо можно пустить по одной из стенок вьющиеся растения. Чтобы наглядно увидеть и понять. Как будет выглядеть ваша беседка на участке, составьте план, и разместите на нем сооружение.

Виды каркасной конструкции

Конструкция беседки из металла и ее форма, может быть разнообразной. Но чаще всего, владельцы выбирают прямоугольную или квадратную. Такие формы не требуют сложных расчетов, и просты в работе. Размер будущего сооружения определяется с учетом того, сколько человек может в нем поместиться. К примеру, для беседки на 12 человек, минимальный размер должен составлять 3 х 2,5 м.

Готовим фундамент

Что касается выбора фундамента, то не для каждого вида беседки из металлопрофиля он нужен. Конструкция имеет малый вес, поэтому фундамент можно залить самый простой. Сделайте разметку территории и выкопайте яму с размерами 50 × 50 × 50 см. К металлическим трубам, которые используются в роли стоек, внизу при помощи сварки крепится пятка металлическая, функция которой заключается в предотвращении проседания опор.

Готовые беседки из металлопрофиля, которые не нуждаются в фундаменте, производят в мастерских либо на отдельной территории. Потом конструкцию переносят на постоянное место. Для более массивных сооружений, необходимо забетонировать опорные столбы и прикрепить к ним с помощью сварки, оставшиеся элементы конструкции.

Варианты фундамента для беседки из металлопрофиля:

• свайный;
• мелкозаглубленный;
• на винтовых сваях;
• плитный.

Этапы строительства

Для пошаговой инструкции я использовал беседку участника форума «ForumHouse» с никнеймом «toly23». Он представил строительство своего проекта в виде фотографий, которые я буду приводить по ходу описания процессов. В итоге беседка должна будет выглядеть следующим образом:

Готовая постройка

Технические характеристики беседки

Перечислил основные характеристики, а также еще раз привёл размеры на трубы. Толщина всего металла 2 мм.

Прямоугольная и квадратная форма профильной трубы

• Размеры: 3 на 4 метра.
• Фундамент: бетонные блоки (12 штук).
• Крыша: односкатная.
• Кровля: профнастил.
• Обшивка стен: профнастил, вагонка, декоративная обрешётка.
• Нижняя обвязка: труба 60 на 60 мм.
• Опорные стойки (столбы): труба 60 на 40 мм.
• Верхняя обвязка: труба 40 на 40 мм.
• Верхняя ферма: труба 60 на 40 мм.
• Перила: труба 40 на 20 мм.

Фундамент

После расчистки площадки было сделано фундаментное основание для будущей постройки. Оно состоит из 12 бетонных блоков, сделанных по следующей технологии:

1. Копаются 12 ямок 20 на 20 см с глубиной 25 см.
2. Изготавливается опалубка для каждой ямки высотой 12 см (в зависимости от вашего уклона грунта может варьироваться).
3. Ямки заливаются бетонным раствором.
4. После нескольких дней застывания опалубка снимается.

12 блоков фундамента

Нижняя обвязка

Поверх фундамента укладывается нижнее основание из трубы 60 на 60 мм. Вам понадобятся 3 трубы по четыре метра и 4 трубы по три метра. Центральная труба, как и металл по периметру, должна лежать на бетонных блоках.

Нижняя обвязка из семи труб

Установка вертикальных стоек и покраска каркаса

Каркас состоит из 11 стоек, которые держат крышу и обшивку беседки. В первую очередь необходимо будет сварить 8 основных стоек (4 с одной и 4 с другой стороны), а затем уже приступать к стойкам для двери и той дальней с задней стороны.

Завершающим этапом будет покраска всех металлических поверхностей. Сначала все трубы зачищаются и обезжириваются, а после уже окрашиваются в нужный цвет.

Изготовление крыши и укладка кровли

Технология монтажа односкатной крыши из металла заметно сложнее, нежели из дерева. Для надежности, хозяин беседки предлагает сделать ферму, чтобы скат не прогибался под тяжестью снега.

Готовая крыша с кровлей

Для кровли был выбран самый бюджетный вариант — профилированный лист, который прекрасно вписался в общую концепцию беседки, так как стены также будут частично сделаны из профнастила. Крепление осуществляется на кровельные саморезы с резиновой шайбой.

Обшивка стен

Интересное решение было принято в вопросе обшивки. Она состоит из профилированного листа с задних сторон (от крыши и вниз), декоративной обрешётки (от крыши в вниз) на лицевых сторонах и евровагонки (от пола и вверх) по всему периметру.

Евровагонка устанавливается на высоту одного метра. Профлист просто закрывает помещение с задних сторон, на которые никто не смотрит. А обрешётка делается для красоты как раз в самом выигрышном месте.

Готовая обшивка каркаса

Пол

Для пола можно использовать любые доступные доски, например «сороковку» 40 на 100 на 6000 мм. Как раз шестиметровые доски прекрасно режутся пополам и без остатка укладываются на пол. Сорок штук будет вам как раз впритык для настила пола, хотя есть смысл взять с запасом.

Укладка пола

Стоимость материала для беседки (37 000 р.)

Так как постройка собиралась своими силами, то весь бюджет был израсходован только на строительный материал. Вышло около 37 тыс. рублей. Смело закладывайте 40, потому что помимо основного материала можно включить цены на бензин, бракованные элементы, дополнительные электроды и так далее.

Конечный результат

Беседка получилась действительно интересной, нестандартной и очень надежной. Даже если не экономить на материале, то получается вот такая конечная стоимость. Для беседки из металла это совершенно недорого.

Видеоинструкция

Строительство в видеоформате предлагает нам канал на youtube «ANT». Технология заметно отличается от той, что предложена выше на фотографиях, но она также имеет место.

Подготовка места и изготовление фундамента под металлическую беседку

Главное – определиться с местом расположения нашей беседки. Необходимо расположить её в самой максимальной зоне комфорта, где мы сможем прочувствовать весь кайф от нахождения в ней. Ведь беседка для этого и создана. Теперь рассмотрим подробную инструкцию, как правильно делать беседки из металла.

ШАГ 1: выбираем место. После того, как мы определились с размерами металлической беседки, необходимо правильно подобрать место для ее возведения. Для полного комфорта и уюта можно построить ее около зеленых насаждений или (если имеется) озера, пруда. Но не стоит забывать о насекомых, которые могут мешать вашему отдыху.

ШАГ 2: расчищаем место. Необходимо убрать весь мусор и объекты, которые будут мешать делать наш фундамент. Берем нашу самодельную тачку и лопату, хорошенько разгребаем и по максимуму выравниваем площадь, которая и будет основанием для дальнейшей постройки металлической беседки для дачи.

ШАГ 3: делаем фундамент. Металлическая беседка достаточно легкая (в сравнении с беседкой из бревен или кирпича), но все же фундамент будет у нас из бетонных блоков, поскольку это «на века». Необходимо предварительно вырыть траншею и залить ее бетоном для лучшей фиксации блока. Что бы в дальнейшем не возникло никаких проблем, необходимо выставить блоки ровненько, для этого мы будем использовать самодельный строительный уровень.

Вот мы определились с местом, где будет располагаться наша беседка и фундаментом. Это был самый простенький этап. Далее нам предстоит сварить надежный каркас беседки и обустроить её всеми необходимыми элементами.

Строительство

Несмотря на то, что беседка не является капитальным жилым строением, к процессу ее возведения нужно привлечь квалифицированных специалистов. Это касается как легких сооружений из кованого металла или поликарбоната, так и закрытых беседок-кухонь из камня или дерева. Профессиональный подход обеспечит сооружению эстетичность, надежность и долговечность.

Бригада опытных строителей сделает все быстро и при соблюдении технологии. Они смогут правильно подготовить площадку под строительство, заложить фундамент, построить каркас и накрыть конструкцию кровельным материалом.

Видео описание

Про строительство фундамента под закрытую беседку смотрите в видео:

Оптимальный размер и материал

Размер определяется на основании того, каким образом будет использоваться летняя зона отдыха и сколько места возможно выделить на участке под ее установку. Можно поставить совсем небольшую конструкцию для семейных посиделок или огромный павильон, в котором легко разместится большая компания. Но самым оптимальным вариантом, по мнению большинства домовладельцев, является односкатная беседка 3х4, проект которой несложно найти на сайте какой-либо строительной компании.

Беседка 4 на 3 с односкатной крышей не займет много места, зато в ней будет достаточно пространства для обустройства обеденной зоны для семьи и гостей дома. При этом еще останется небольшая территория для установки печи или мангала, или обычного кухонного оборудования.

Из материалов сейчас обычно предпочитают дерево или поликарбонат. Первый вариант идеален для беседок-кухонь. В деревянных постройках очень комфортно отдыхать в любую погоду. Поликарбонат используют для создания легких и экономичных открытых беседок-навесов. Закрытые конструкции из этого материала лучше не возводить.

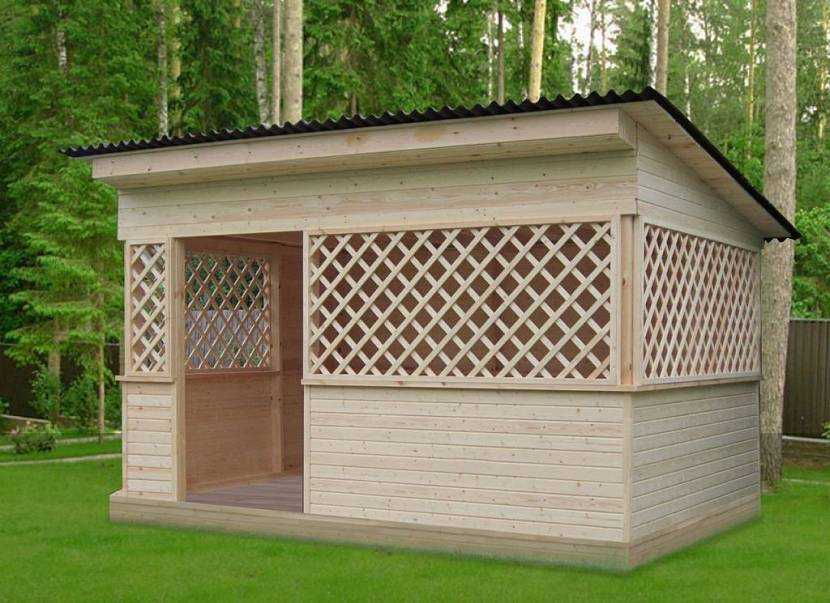

Деревянная беседка 3 на 4Источник nasha-besedka.ru

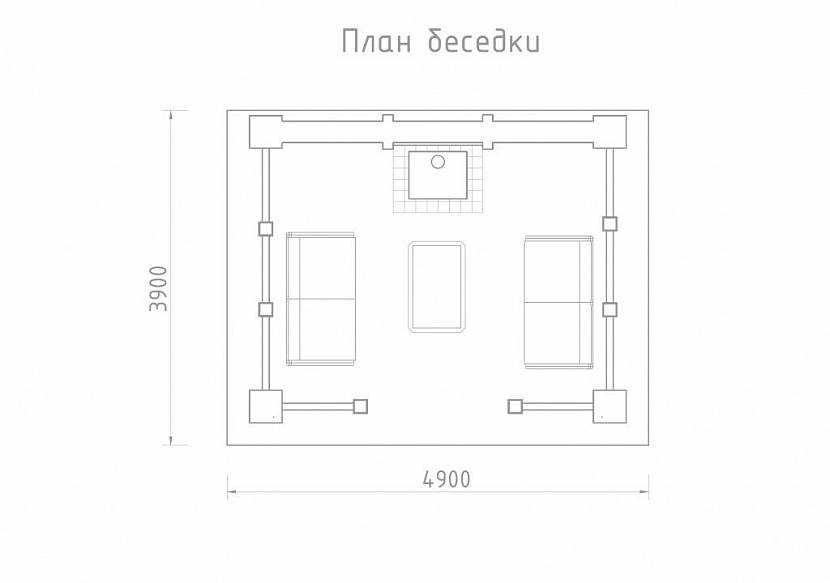

Схемы беседок

Современные технологии позволяют строить беседки по разнообразным проектным схемам. От того насколько удачен выбор схемы зависит комфортность использования беседки.

Схема простой деревянной беседки

Вариант несложной постройки для отдыха. Это беседка для дачи с односкатной крышей на залитых бетоном стойках. Ее главные преимущества – экономичность и простота сооружения. Такую беседку можно оформить в японском стиле или в стиле кантри. Добавив несколько декоративных элементов из дерева ее можно стилизовать под народный стиль, и она будет идеально сочетаться с классическим коттеджем-особняком или деревянным срубом.

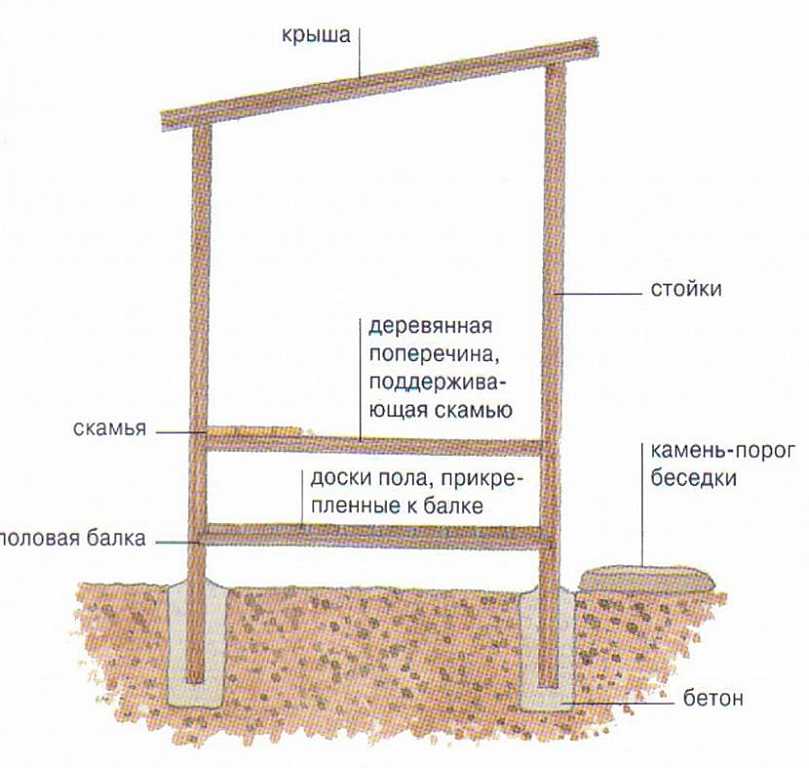

Схема деревянной беседкиИсточник moysadogorod.com

Схема беседки-навеса с плоской кровлей

Этот вариант тоже является бюджетным. Однако данное сооружение можно сделать боле благоустроенным путем возведения пола в виде деревянного подиума и красивых перегородок. Беседки с плоской крышей прекрасно смотрятся на фоне модных лаконичных коттеджей.

Беседка с плоской кровлейИсточник stroicod.ru

Схема закрытой беседки с печью

Компактная беседка, центральным элементом которой является русская печь с дымоходом. Вместо печи можно запроектировать камин или мангал. Печь устанавливается на основание из негорючего материала. Стена, к которой она примыкает должна быть обеспечена дополнительной противопожарной защитой. Обставить беседку можно садовой мебелью на вкус хозяев.

Беседка с печьюИсточник www.arh-for.ru

Схема беседки-столовой

Беседка полузакрытого типа. Предназначена для выполнения функции столовой в теплую погоду. Конструкция защищена с углов от ветра и дождя. В ее проекте предусмотрены широкие проемы со всех 4 сторон

Это обеспечивает хорошее вентилирование беседки, что немаловажно во время летней жары. Данный вариант постройки идеален для семейных трапез и приема гостей

Схема беседки полузакрытого типаИсточник koka.lv

Беседка – это хорошая альтернатива террасы. Она необходима для оформления комфортного места для отдыха на свежем воздухе. Односкатная конструкция кровли выглядит стильно и современно, и при этом не требует больших затрат на возведение. Беседка с односкатной крышей может быть закрытого или открытого типа и в любом архитектурном стиле.

Возведение своими силами

Я постарался разбить всё строительство на мелкие блоки, которые будут поясняться отдельно друг от друга. Они идут постепенно от фундамента и нижней обвязки до установки кровли и украшения декором.

Прежде чем переходить непосредственно к активной стадии, я опишу базовые характеристики беседки. Чтобы мы все заранее понимали, что собираемся строить.

Характеристики беседки

Основные характеристики и используемые строительные материалы представлены ниже.

Готовая беседка

• Размеры; 4 на 3 метра.
• Высота столбов: 2 метра.
• Тип: полузакрытая.
• Фундамент: блочный.
• Нижняя обвязка: брус 150 на 100 мм.
• Столбы: брус 100 на 100 мм.
• Стропила: 6 штук с размерами 100 на 50 мм.
• Крыша: двускатная.
• Кровля: профнастил.
• Внутренняя обшивка: ориентированно-стружечная плита (ОСП).
• Внешняя обшивка: сайдинг.

Фундамент

Основание беседки состоит из блочного фундамента. Используется 9 фундаментных блоков 20 на 20 на 40 см, выставленных строго по уровню. Для того, чтобы выставить их ровно, необходимо заранее подготовить площадку под фундамент — убрать большую траву, мусор, корни и тому подобное.

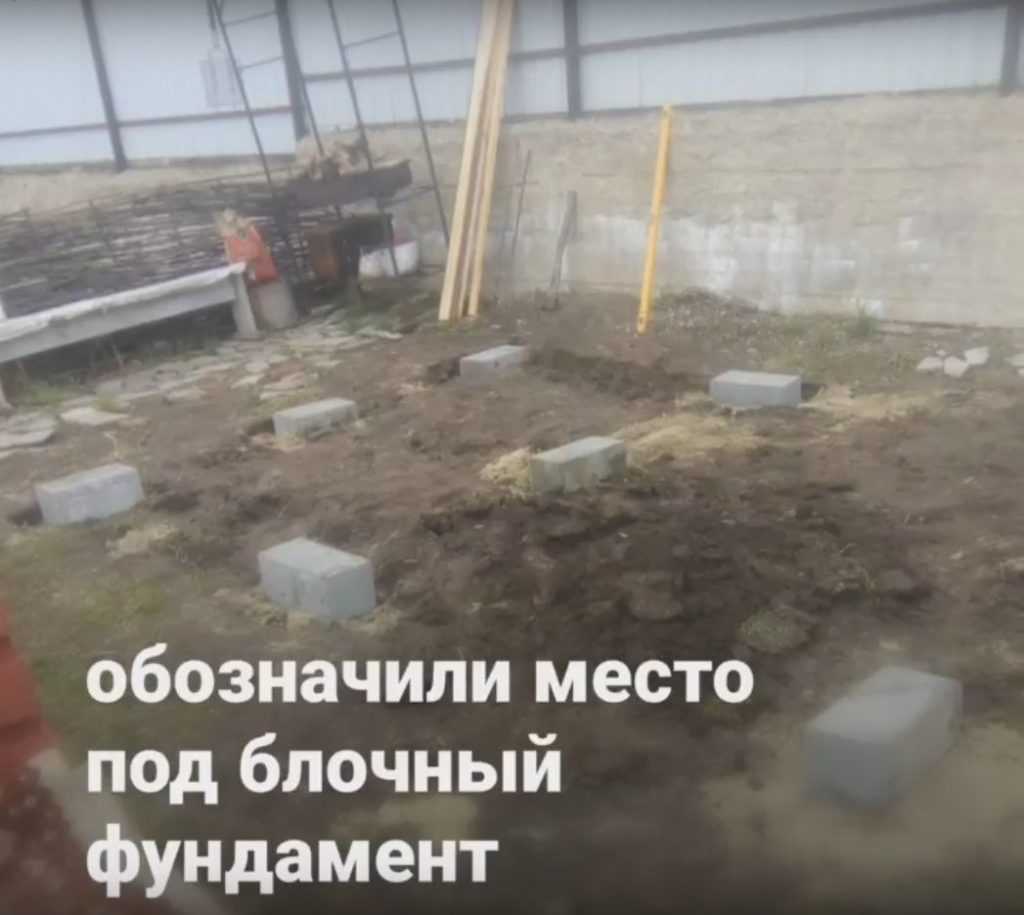

Установка фундаментных блоков

Нижняя обвязка

Нижняя обвязка представляет из себя деревянное основание из бруса 150 на 100 см, на котором держатся столбы. Внутри обвязки будут закреплены лаги, на которые будут крепится доски пола.

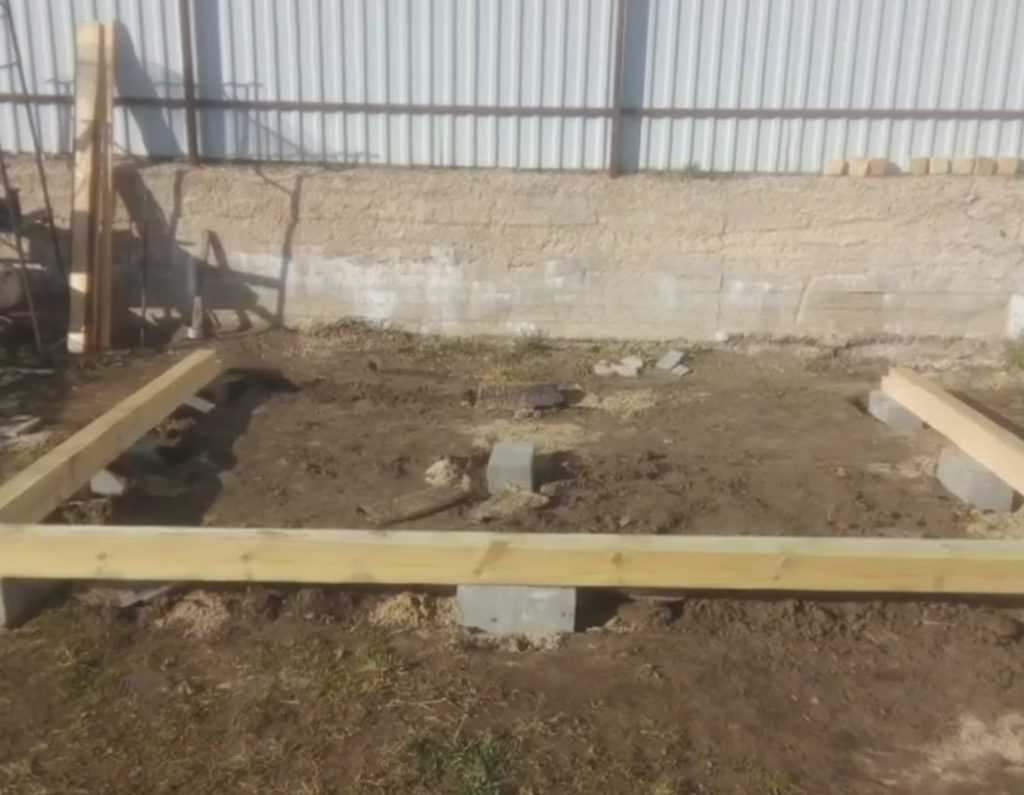

Укладка нижней обвязки

Столбы

Установить ровно столб и зафиксировать — более трудная задача, чем может показаться на первый взгляд. Для этого вам нужно будет:

1. Поставить столб на обвязку.
2. Зафиксировать его с помощью временных деревянных откосов.
3. «Намертво» зафиксировать с помощью металлических уголков.
4. Снять временные откосы.

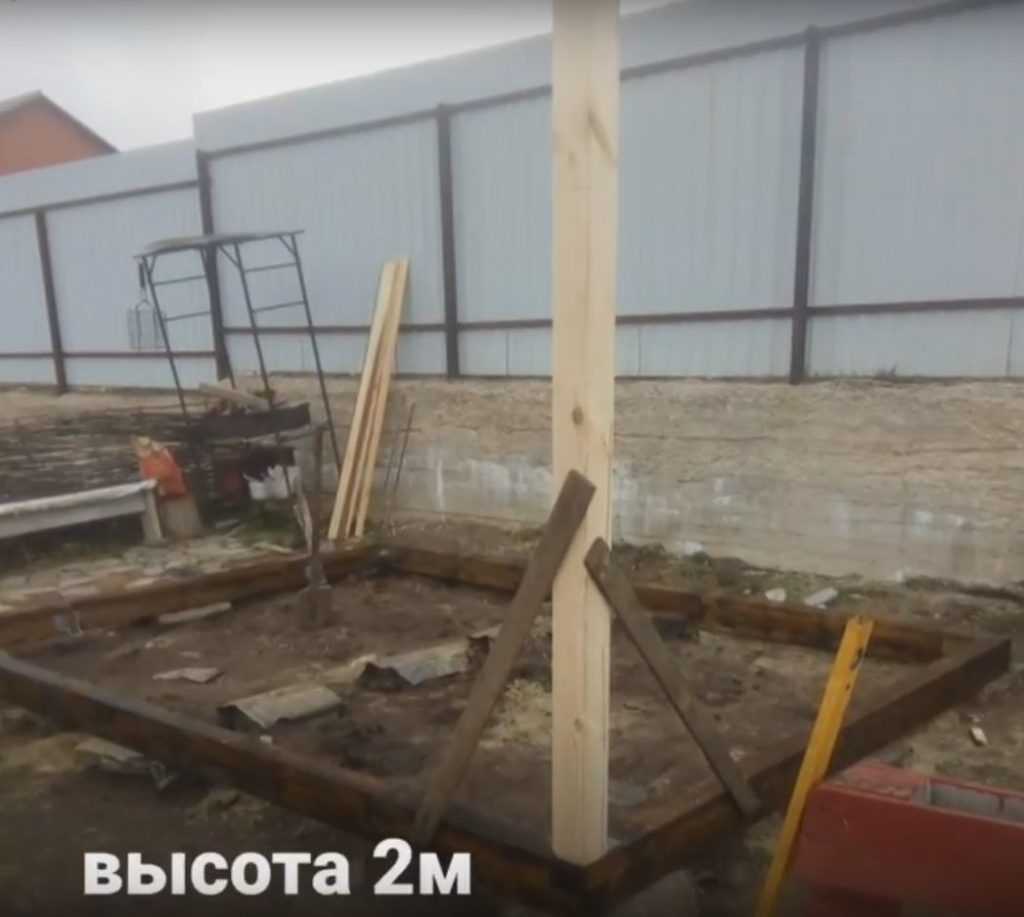

Установка столба с помощью откосов

Лучше всего данная работа выполняется вдвоем-втроём, так как нужно делать одновременно несколько задач: держать столб, держать откосы и вкручивать саморезы.

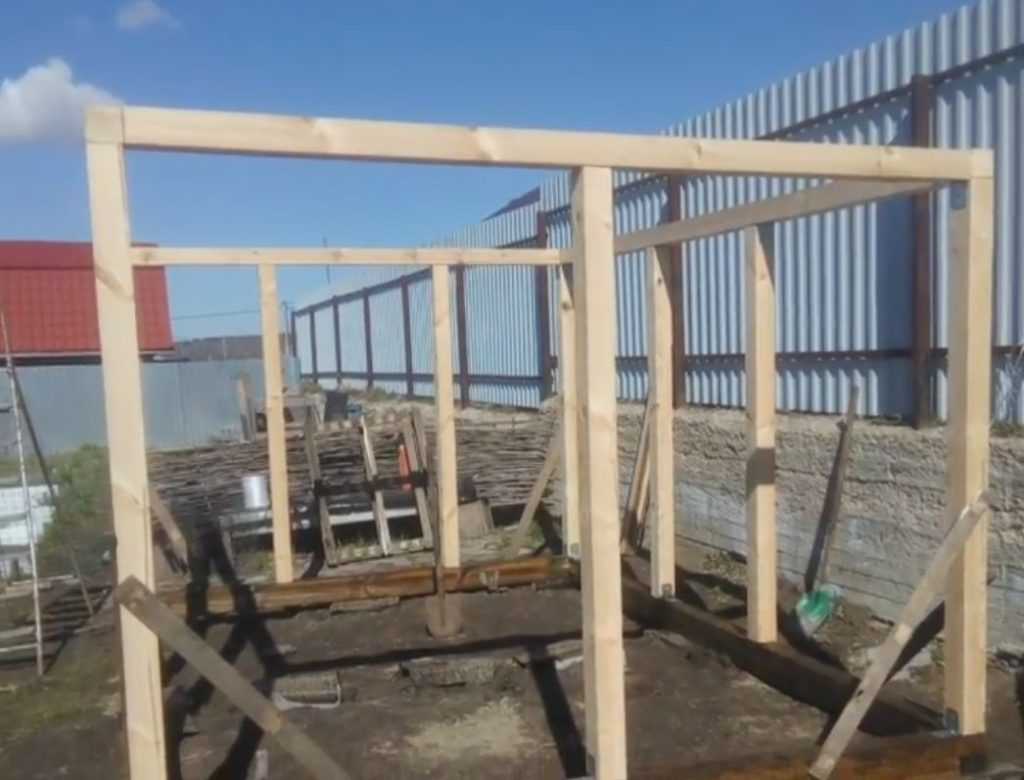

Установленные столбы

Верхняя обвязка

По аналогии с нижней обвязкой, на столбы крепится верхняя. Делается это сразу же после установки столбов. В перспективе верхняя обвязка будет основанием для стропильной системы крыши.

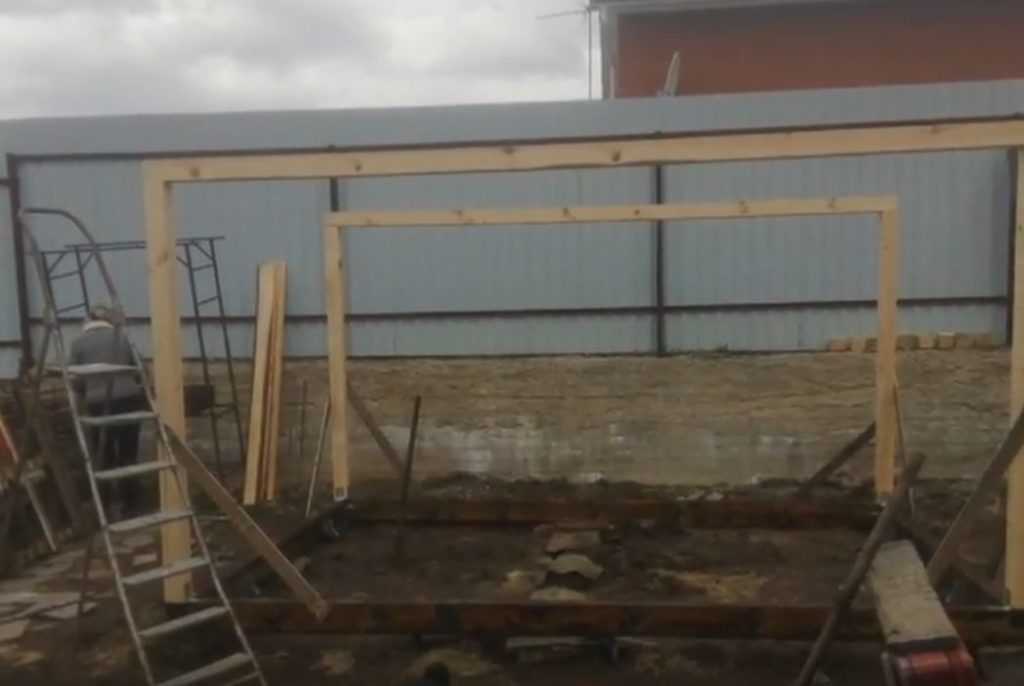

Верхняя обвязка на столбах

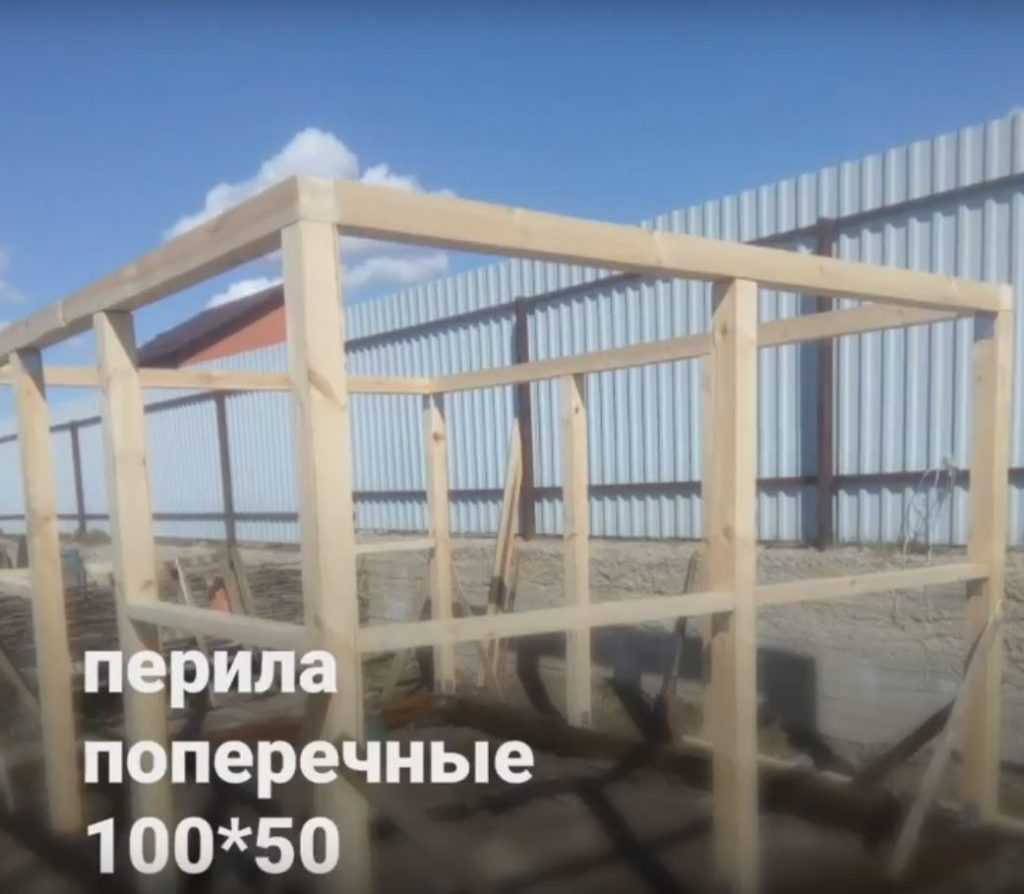

Поперечные перила

Далее между столбами устанавливаются поперечные перила, они также крепятся на металлические уголки. В дальнейшем эти перила послужат основой для обшивки ОСП и сайдингом.

Закрепленные на металлические уголки поперечные перила

Лаги и пол

Когда беседка уже приняла свои очертания, можно начинать укладывать пол. Для этого необходимо к нижней обвязке прикрепить лаги — деревянные бруски, на которые сверху будут укладываться доски.

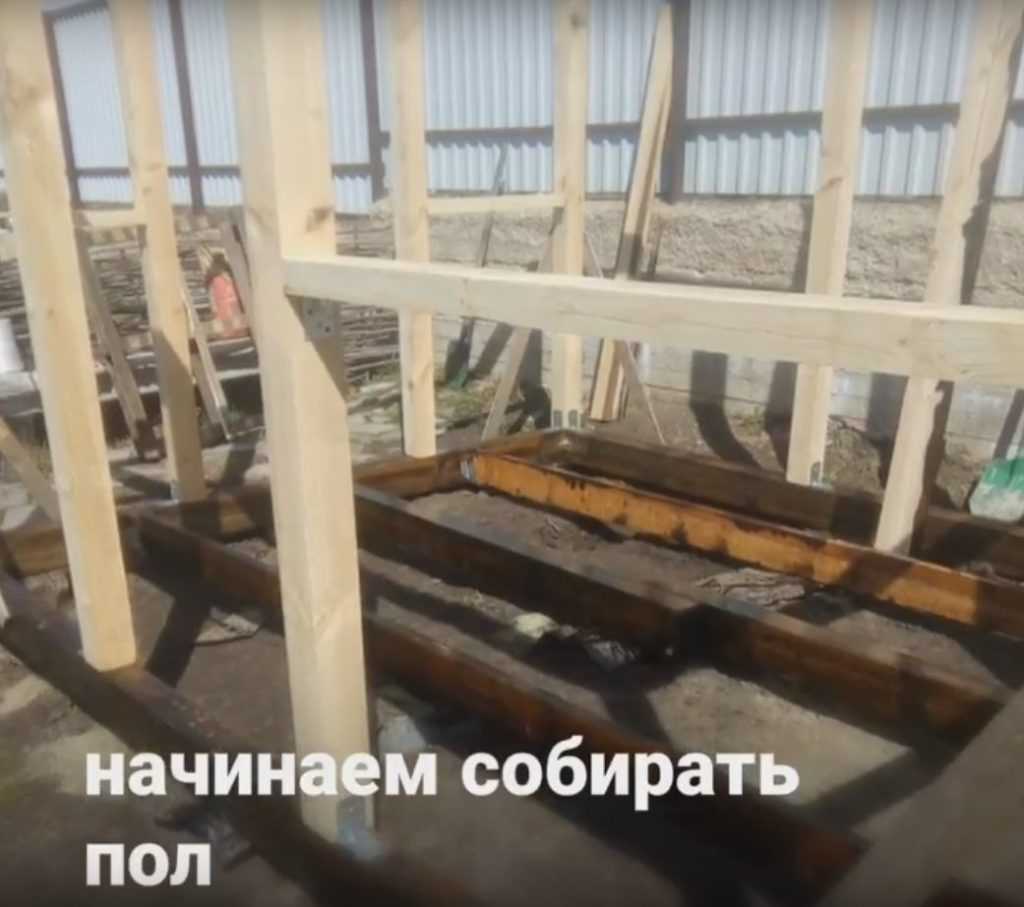

Установленные лаги

Хозяином видео не был указан размер доски, поэтому вам его необходимо будет подобрать самим. Можно использовать стандартную половую доску «сороковку» — 40 на 100 на 6000 мм.

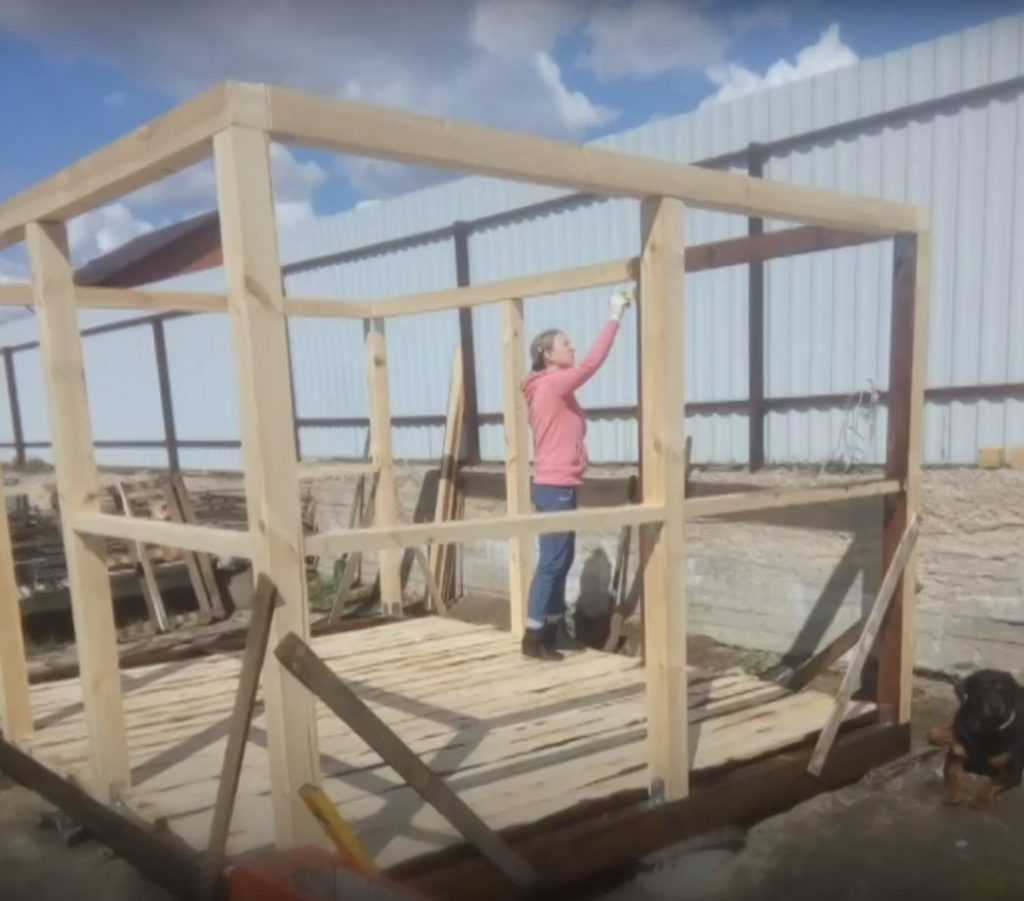

Уложенный пол

Стропильная система крыши

Для создания двускатной крыши используются 6 стропил с размерами 100 на 50 мм.

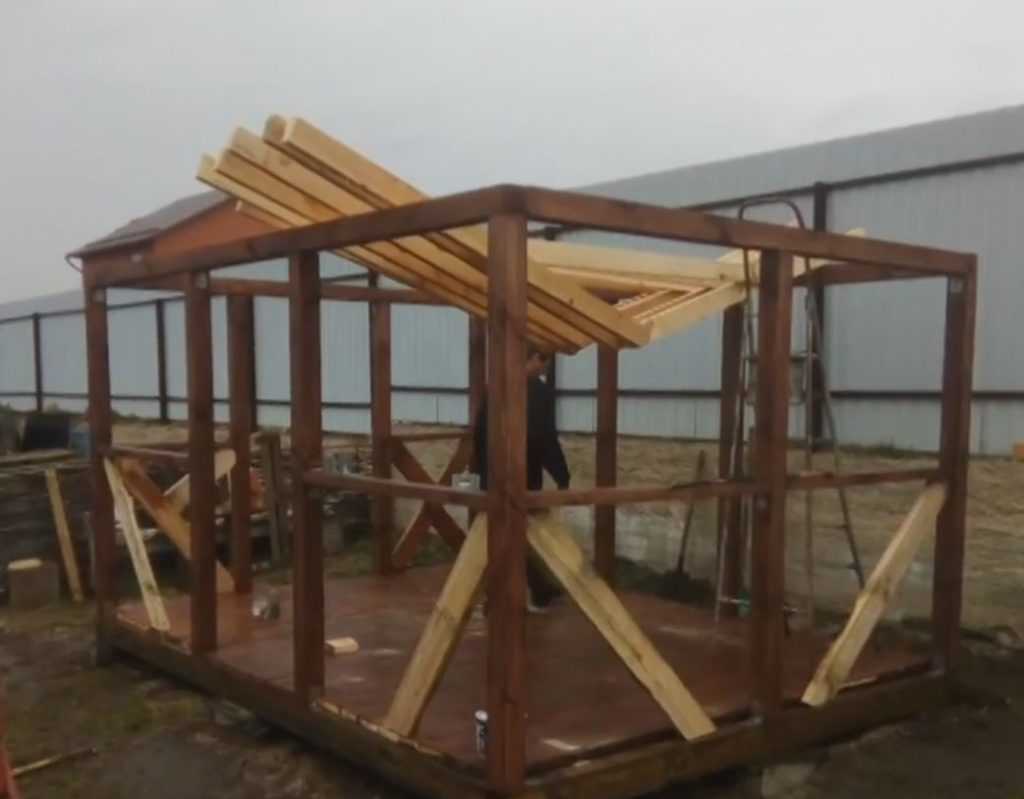

Перевернутые стропила

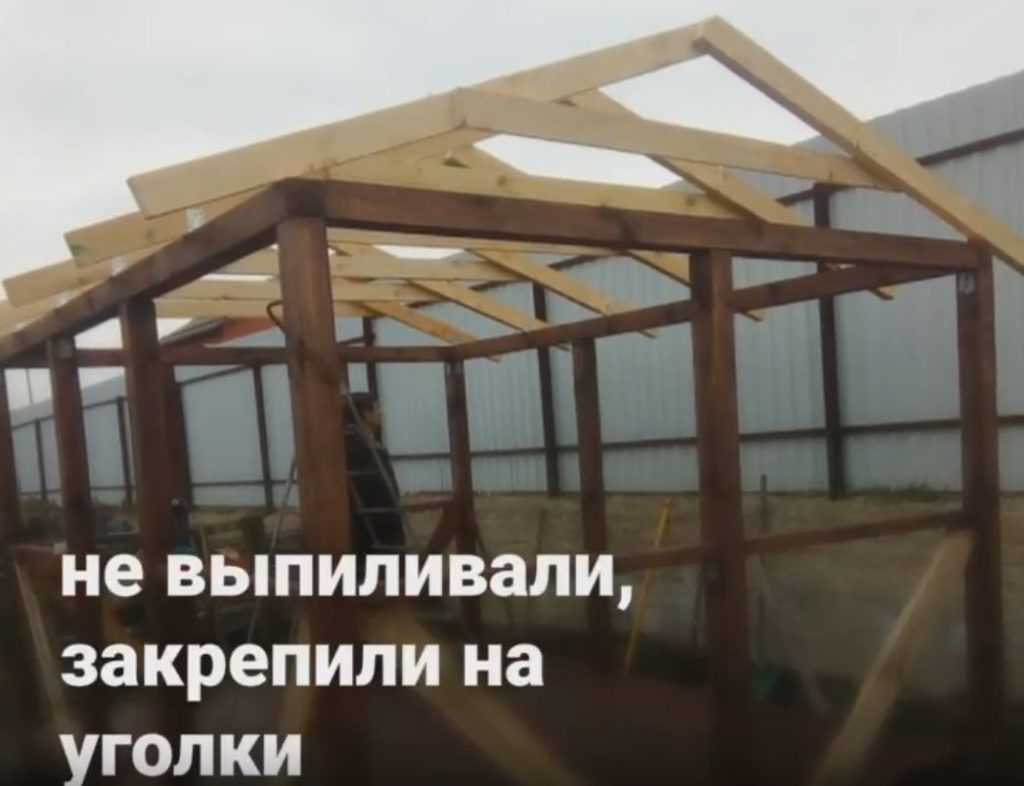

Правильная технология требует выпиливание всех углов и ровную установку стропил между собой стык в стык. В данном случае строители решили сэкономить время и силы и просто зафиксировали стропила на металлические уголки, дополнительно зафиксировав стропильные ноги с помощью затяжек.

Готовая стропильная система

Обшивка ОСП и сайдингом

Заднюю стену беседки было решено закрыть, чтобы создать некий уют внутри помещения. Для этого использовались ориентированно-стружечные плиты, которые помимо глухой задней стены закрыли нижние проёмы в беседке.

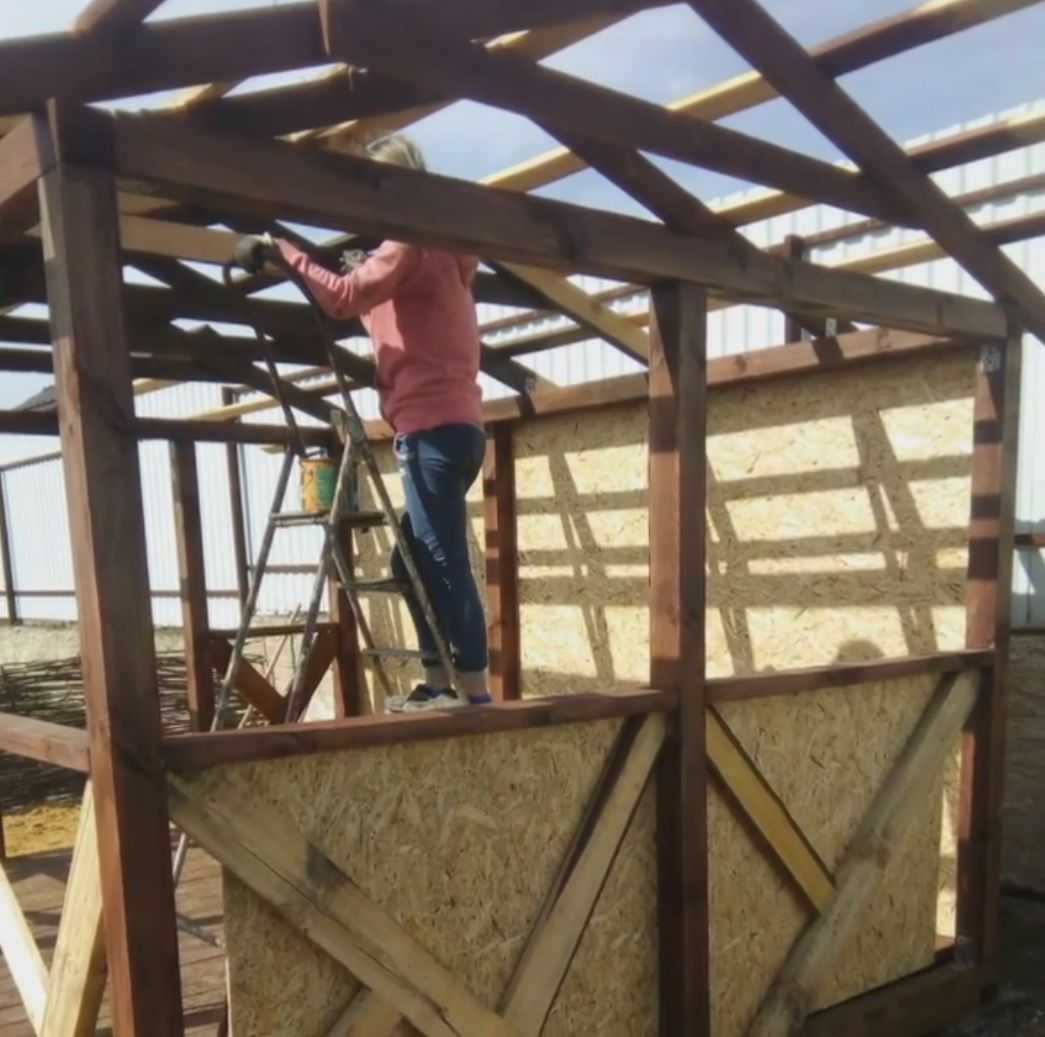

Обшивка ОСП

Дополнительно нижние проёмы обшиваются сайдингом.

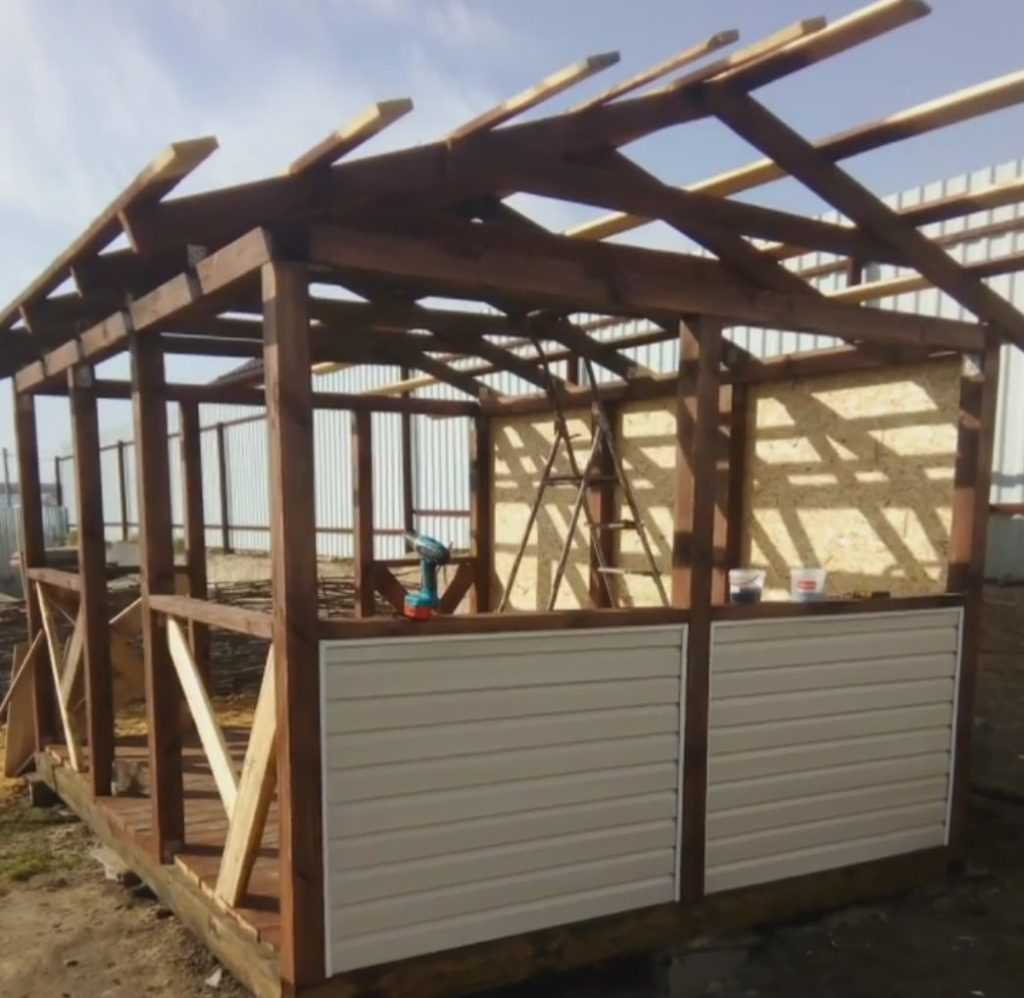

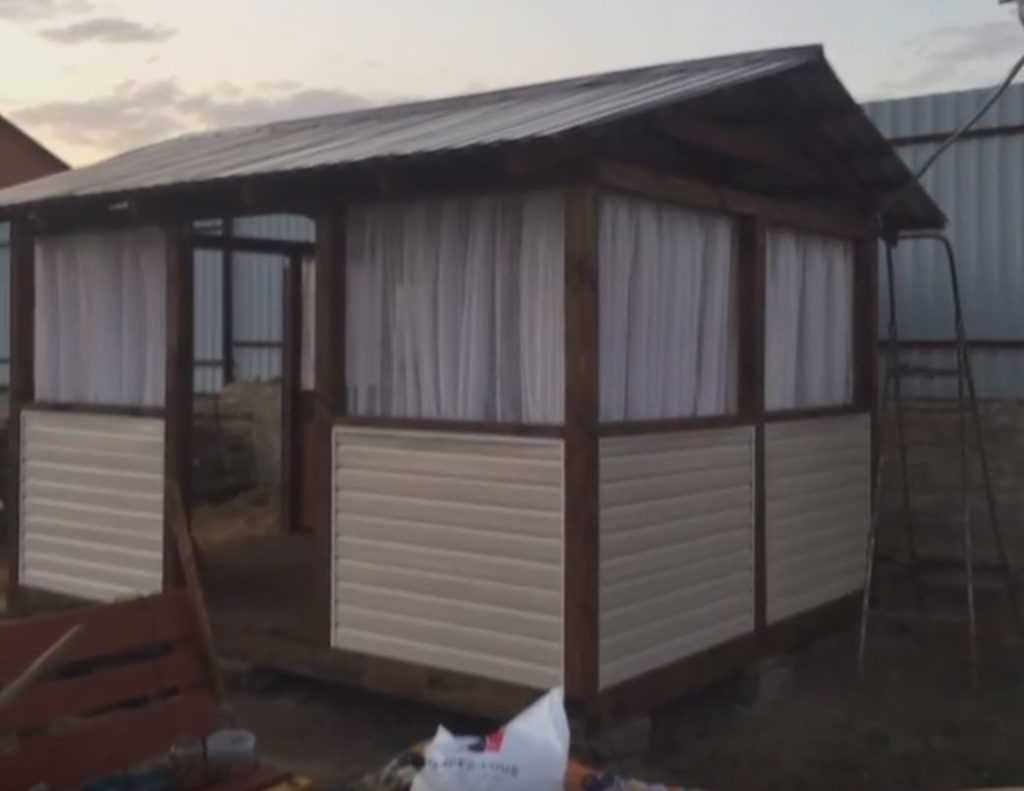

Обшивка сайдингом

Кровля

Профнастил — один из самых дешевых и надежных кровельных материалов, который используется для не утепленных крыш. Классическое крепление на саморезы с шайбой позволит надежно зафиксировать и уложить листы на деревянную обрешетку.

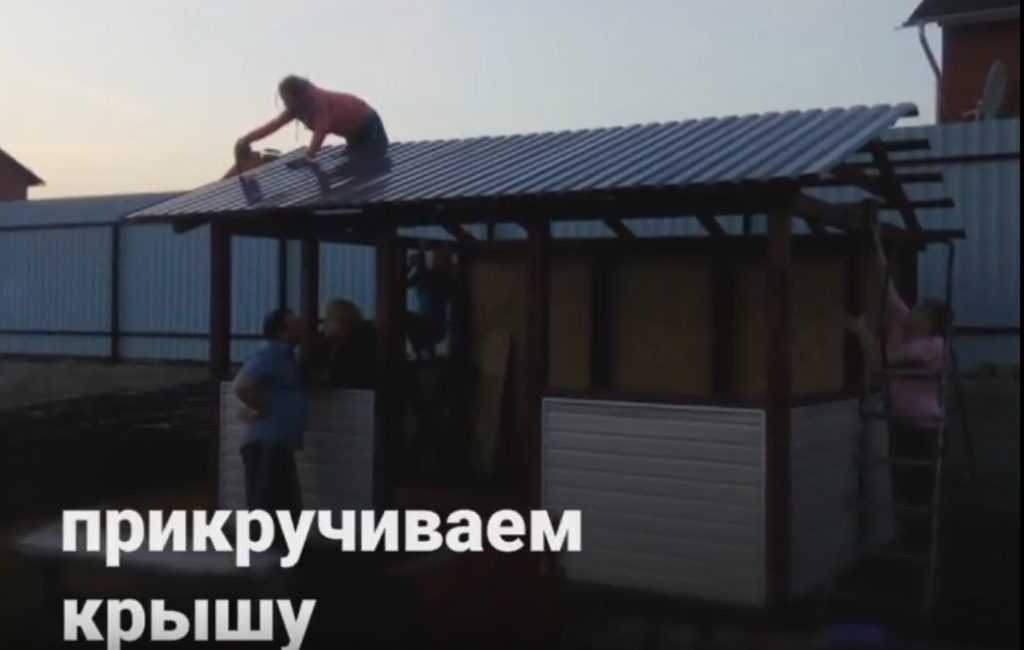

Прикручивание кровли

Декор и дизайн интерьера

Очень интересным решение было добавление декоративных штор и деревянной обрешетки на оконные проёмы. Это позволило практически полностью закрыть помещение от чужих взглядов, а также частично укрыть беседку от ветра и дождя.

Декорирование с помощью штор

Дополнительно внутри постройки было проведено освещение, установлены телевизор и микроволновка. В итоге получилось практически жилой домик для отдыха.

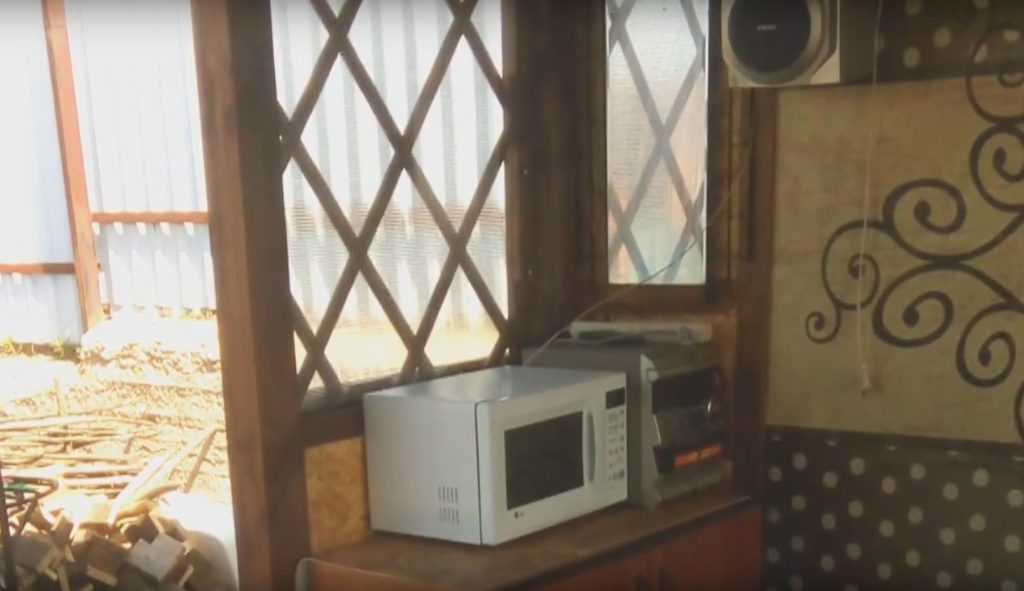

Микроволновка в беседке

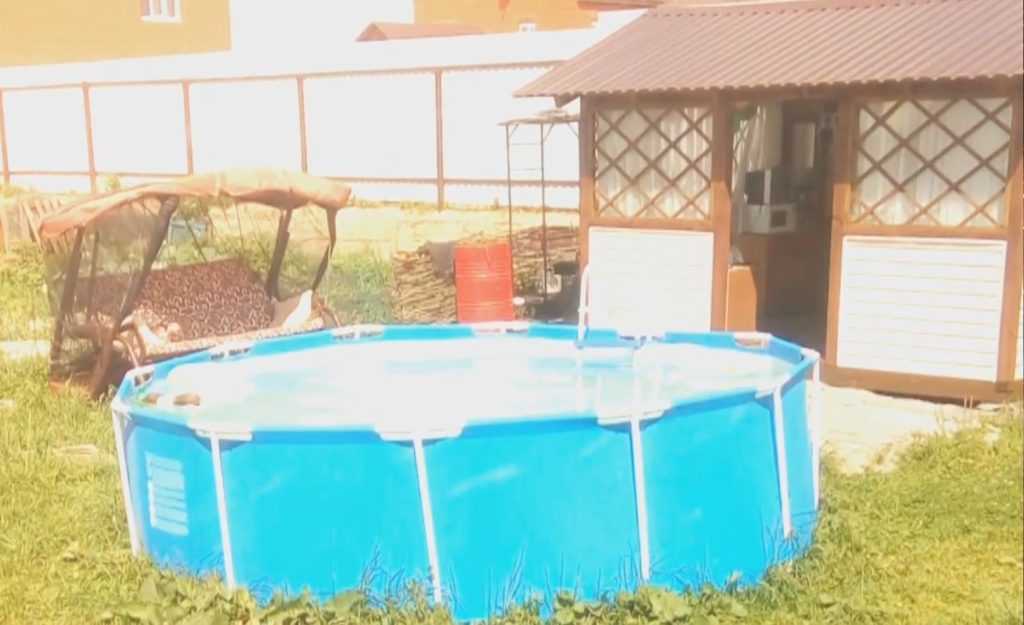

На улице был установлен переносной бассейн.

Видео

Вышеописанный подход к строительству беседки 4 на 3 метра был показан в видео, который представил пользователь с именем Ivan Ivanov.

Помимо поэтапной инструкции по строительству, на его канале я нашёл еще одно видео с данной беседкой, в котором показан внутренний интерьер беседки и установленный на улице бассейн. Фото были представлены выше.

Заключительные работы

Осталось лишь выполнить кровельные работы и благоустроить металлическую беседку. Для кровельных работ можно выбрать металлочерепицу, поликарбонатные листы – они крепятся к металлическим фрагментам саморезами, предварительно просверлив отверстия в металлических трубах и самом кровельном материале.

Неплохо будет смотреться и крыша из деревянных планок, можно даже использовать битумную черепицу, но для этого придется еще установить и опалубку из деревянных реек.

Обратите внимание:выбирать кровельный материал нужно с учетом личных способностей и умений – вряд ли новичку стоит браться за покрытие крыши металлической беседки мягкой/битумной черепицей или деревянными планками, целесообразно выбрать более простой вариант. В качестве благоустройства металлической беседки можно использовать деревянную вагонку, декоративные кованые фрагменты из металла, профилированные листы

А открытые «окна» можно декорировать текстилем – мягкие, развевающиеся на ветру шторы в жаркую погоду создадут дополнительный сквозняк, а в прохладную защитят от низких температур

В качестве благоустройства металлической беседки можно использовать деревянную вагонку, декоративные кованые фрагменты из металла, профилированные листы. А открытые «окна» можно декорировать текстилем – мягкие, развевающиеся на ветру шторы в жаркую погоду создадут дополнительный сквозняк, а в прохладную защитят от низких температур.

Нужно будет сделать и полы – они однозначно выполняются из дерева, доски просто соединяются между собой гвоздями, а к металлическому каркасу – саморезами, для которых нужно будет в трубах сделать отверстия. Деревянный пол в свою очередь можно покрыть лаком – будет довольно интересное решение.

Некоторые предпочитают заливать бетонный пол – эта работа явно не для новичков в строительных работах, потому что требует знаний подготовки грунта, обустройства «подушки» и изготовления правильного цементного/бетонного раствора.

Металлическая беседка своими руками может быть построена каждым человеком. Самое главное – грамотно сделать каркас беседки и крыши, а все остальные работы уже считаются творческим процессом. Не стоит бояться описанного в статье – пошаговая инструкция к каждому этапу строительства металлической беседки своими руками поможет справиться с любыми трудностями, которые в большей части возникают от страха и сомнений.

(91голос., средний: 4,90из 5)Загрузка…

https://youtube.com/watch?v=ojoz16yWgekrel%3D0%26amp%3Bcontrols%3D0%26amp%3Bshowinfo%3D0

• www.glav-dacha.ru
• okeymaster.ru

Пример расчёта треугольной односкатной фермы

Для определения параметров фермы из профильной трубы необходимо предварительно определить необходимую длину и ширину конструкции. Высота будет зависеть от угла между поверхностями. Обычно её величина составляет от 1/4 до 1/5 от длины.

В треугольных конструкциях применяют угол от 35 до 50 градусов. Чаще всего применяют равный 45 градусам.

Поскольку прочность фермы из профильной трубы (пролёт 6 метров) обеспечивается расположением решёток, важно рассчитать, на каком расстоянии они должны быть друг от друга установлены.

При расчёте фермы из профильной трубы, в которых используются длина пролёта, превосходящая 30 метров, необходимо учесть расчёт строительного подъёма.

При планировании устройства металлической фермы рассчитывают диаметр используемых труб и нагрузку, которая должна на них приходиться.

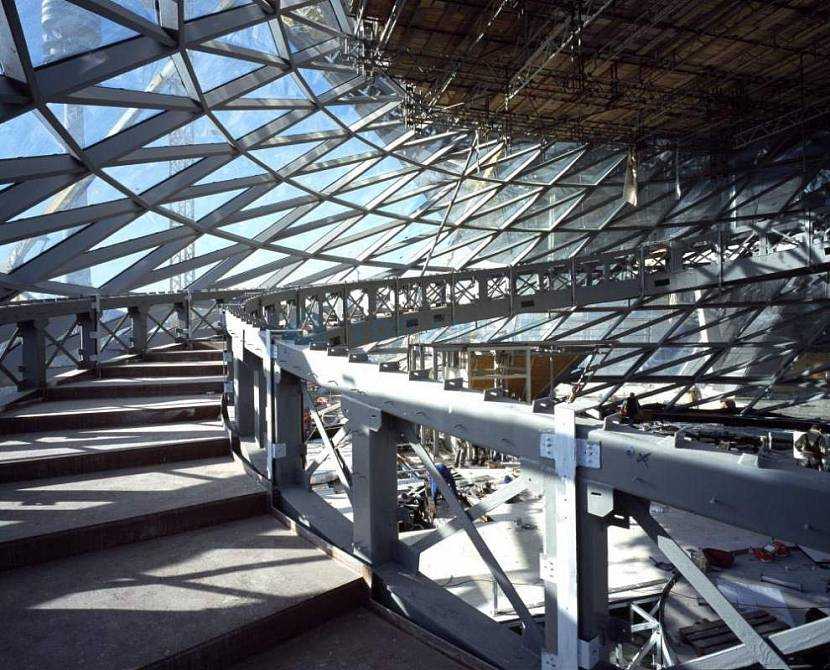

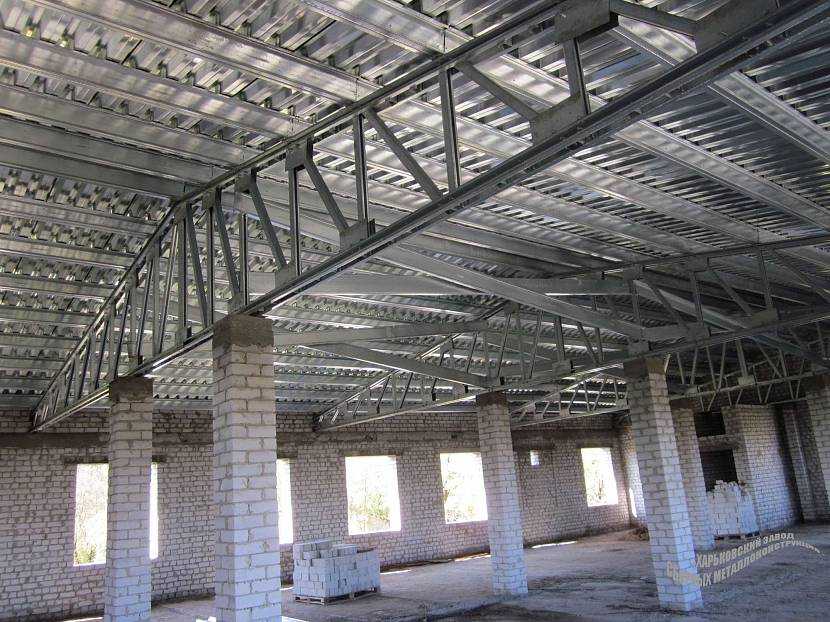

Лёгкие стальные конструкции держат крышуИсточник гараж.in.ua

Нужно помнить, что хотя на тонких материалах можно сэкономить средства, тем не менее, они не будут достаточно прочными, чтобы обеспечить надёжную и долговечную эксплуатацию строительной фермы.

Когда производится расчёт навеса из металлопрофиля, калькулятором может быть специализированный сайт, который предоставляет услугу по проведению таких вычислений.

Для примера будет рассмотрен расчёт треугольной фермы, размеры которой составляют 4х6 метров. Подходящим будет профиль 3х3 сантиметра с толщиной стенок 1,2 мм.

Схема устройства фермы для навеса такова, что длина нижнего прогона равна 3,1 м, а верхнего – 3,9 м. Там, где находится узкий перпендикулярный край односкатной фермы, нужно поставить вертикально расположенные стойки. Их высота должна составлять 0,6 м.


Использование круговых конструкцийИсточник topangar.ru

На участках, которые нужно укрепить ставят косые перемычки треугольником. Их можно делать из более тонкого профиля. На 6 м длины необходимо поставить пять конструкций, расположив их равномерно. Рекомендуется укрепить их вспомогательными косыми распорками, расположив их в перпендикулярной плоскости. Для этого подойдёт профиль размером 20х20 мм. Расстояние между ними составляет 0,5 м.

Видео описание

В этом видео вы узнаете, какую программу использовать для расчета треугольной фермы и какие показатели при этом учитывать:

Коротко о главном

Металлические фермы обладают высокой прочностью и используются для устройства крыш, строительства мостов, и в других случаях, когда необходимо закрыть большие пролёты.

Фермы бывают параллельными, арочными, треугольными и трапециевидными. Чем меньше угол наклона крыши, тем более простую форму фермы применяют и используют меньше распорок.

Для небольшой конструкции применяют профиль сечением 40х20х2 мм длиной 4,5 м; большие пролеты требуют более прочного профиля от 40х60х3 мм сечением и длиной более 5 м.

Сборку фермы производят на горизонтальной поверхности, и лишь затем ее поднимают и приваривают к основанию.

Расчёт треугольной фермы для навеса или крыши основывается на знании таких параметров, как площадь навеса, высота распорок и расстояние между ними, угол наклона навеса.

Беседка из металла – создаем разметки и устанавливаем

Теперь приступаем к самому главному – началу возведения. Выберите подходящую площадь на вашем участке. Вообще ее нужно подготовить заранее, но это не проблема.

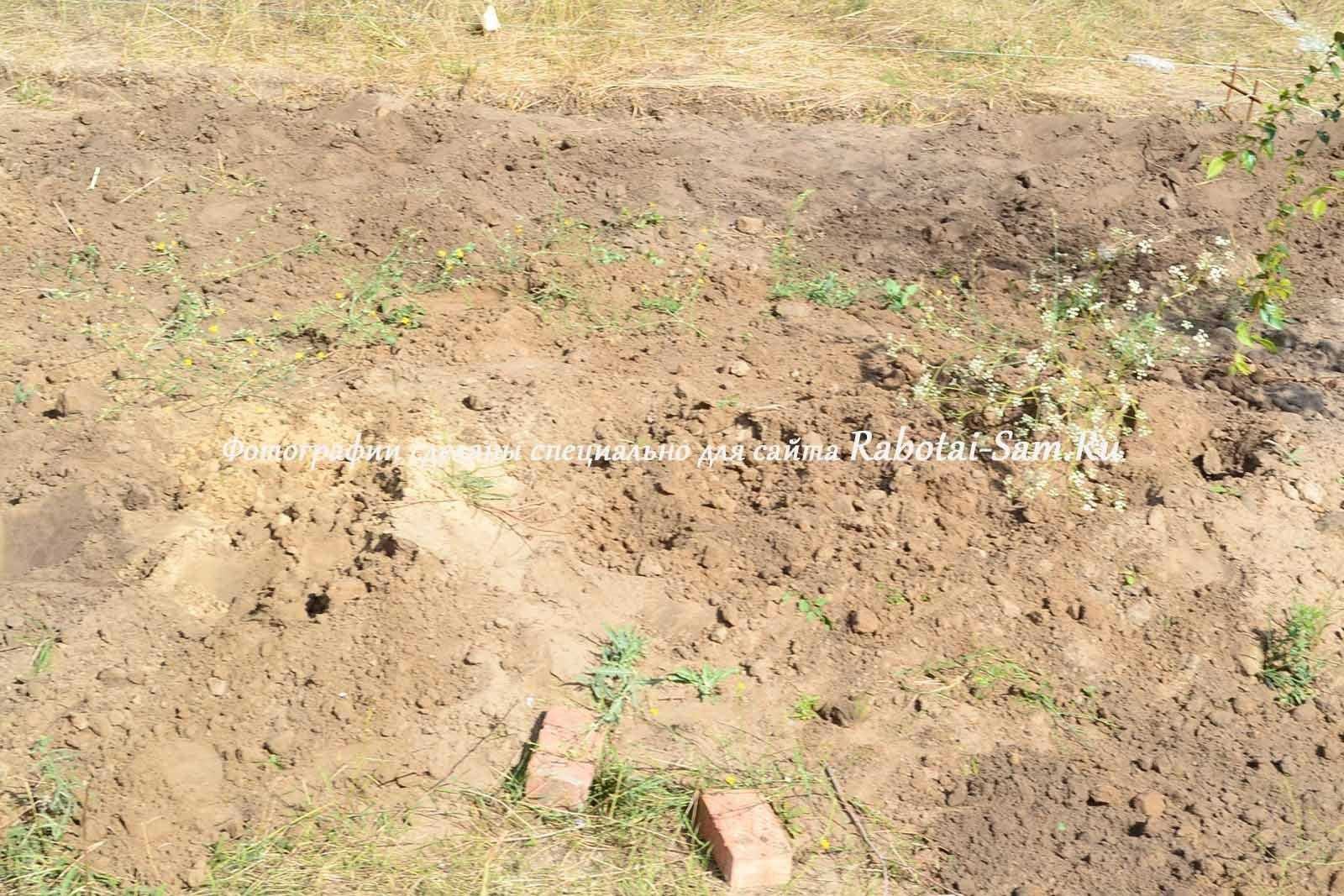

Если там растет трава, то верхний слой плодородной земли нужно убрать. В ином случае, вся растительность начнет загнивать прямо под вашим полом. При этом неприятный запах будет стоять годами.

Вырываем котлован, который должен иметь строгие размеры по чертежам. Ориентируйтесь именно по ним, только в таком случае беседка получиться качественной.

Если почва сухая, то засыпьте его песком или грунтом с участка. В случае глинистой консистенции, то нужно засыпать все аналогичным материалом – глиной. Чертежи беседок из металла своими руками нужно создавать самому, но можно и воспользоваться примером.

Трубы можно сразу устанавливать в грунт, в таком случае, нужно хорошо грунтовать их. Далее нужно пробурить несколько ям, глубина каждой не более 90 сантиметров.

Ширина же зависит от вашего инструментария. Если бур широкий, то и диметр будет соответствующим. В яму вставляем трубу, засыпаем ее большим количеством щебня.

После того, как емкость заполнена щебнем или строительным мусором, трубы нужно аккуратно выровнять. Этот процесс должен выполняться несколькими людьми, ведь от него зависит устойчивость и весь конечный результат в целом.

Далее щебень нужно тщательно утрамбовать. Трубы желательно закрепить, чтобы они не кренились набок. Сверху заливаем бетонный раствор, он должен быть жидким, чтобы хорошо просачиваться внутрь.

Если вы думаете проверять уровень установки стойки строительным уровнем, то очень сильно ошибаетесь. Это нужно делать специальным отвесом, ведь у него меньшая погрешность.

Поэтому обзаведитесь данным инструментарием заранее

Также обратите внимание на магнитный отвес, в корпусе которого размещают небольшой магнит. Преимуществ в легкости использование – просто прикладываете его к нужному месту, и он держится на нем

Если вы хотите поднять уровень беседки от земли, то можно использовать фундаментные блоки, которые весьма популярны.

Просто распилите несколько небольших элементов с размерами 200*200*400 мм на две чести. Используйте при этом хорошую болгарку, диск должен быть с алмазным опылением. Вы получите несколько кубиков, которые нужно распространить по всей площади будущей беседки.

По одному в каждом углу и еще четыре между ними. Укладывайте их в шахматном порядке, по 4 штуки. Снизу мы предлагаем посмотреть на картинку, которая показывает расположение блоков.

Это поможет вам понять ее и исполнить один к одному. Блоки в середине позволяют сделать конструкцию более жесткой, труба не прогнется под весом. А вот без опоры, такое может произойти в любой момент.
