Как залить армированный пояс?

Необходимые материалы и инструменты

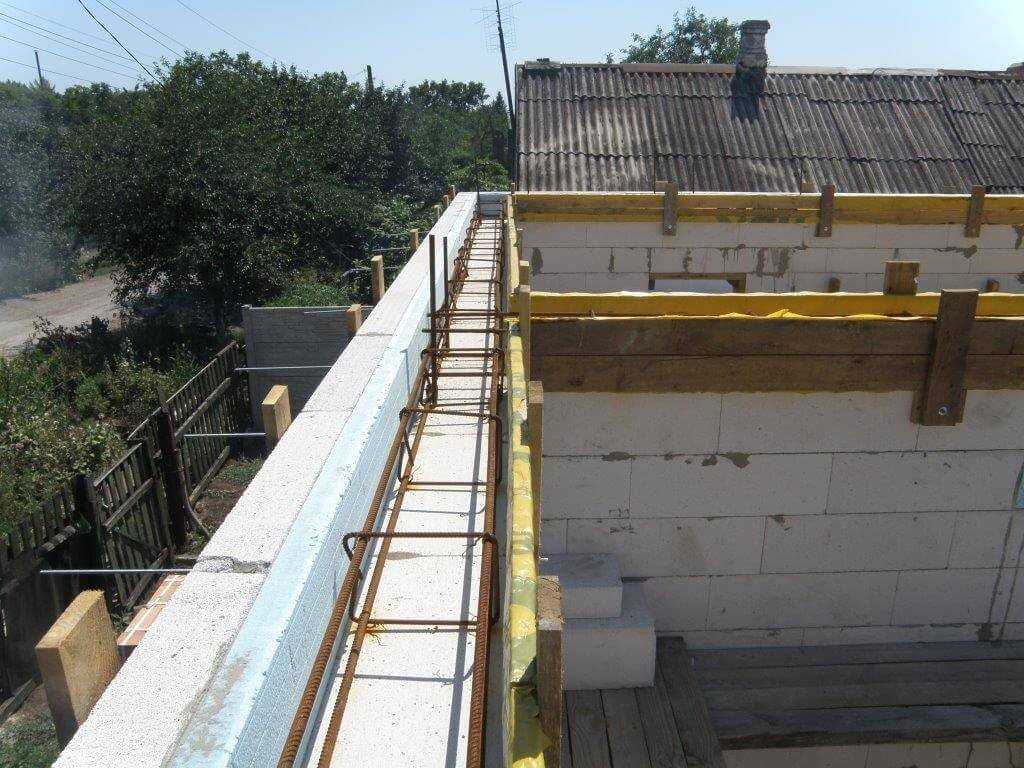

Рисунок 3. Необходимость армопояса для перекрытия

Для изготовления армопояса используется железобетон, который заливается в опалубку. Для его приготовления требуется цемент марки М400, песок, вода и щебень. Чтобы раствор оставался в опалубке, он должен иметь соответствующую густоту. Для заливки монолитного армопояса на плитах перекрытия требуются такие материалы:

1. Цементно-песчаный раствор. Замешивать его можно вручную, но если требуется большой объем материала, то лучше использовать специализированное оборудование.
2. Арматурная сетка.
3. Стальные прутья, диаметр которых составляет 8-10 мм. Их поверхность должна быть рифленой. Стержни следует разделить на фрагменты нужных размеров, которые соединяются друг с другом в прочный каркас специальной проволокой. На углах
4. Строганная доска или водостойкая фанера для установки стенок опалубки. Если она должна быть утепленной, то можно применить плиты пенополистирола.
5. Полиэтиленовая пленка для гидроизоляции армопояса.
6. Шурупы, саморезы или гвозди, при помощи которых соединяются фрагменты опалубки.

Что касается инструментов, то для работы нужен режущий инструмент по металлу, бетономешалка для приготовления смеси, специальный крючок для вязки проволоки на арматуре. Может понадобиться приспособление для гибки прутьев.

Армояс второго уровня (на фундаменте)

Эта конструкция по сути является продолжением ленточного фундамента (бутобетонного, блочного). Для ее армирования достаточно использовать 4 стержня диаметром 14-18 мм, связав их хомутами диаметром 6-8 мм.

Обратите внимание! Если основной фундамент — бутобетонный, то проблем с установкой опалубки под армопояс не бывает. Для этого нужно оставить в ней свободное место (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).. Фундаментный железобетонный блок: фото, видео, разновидности (прочитать подробнее)

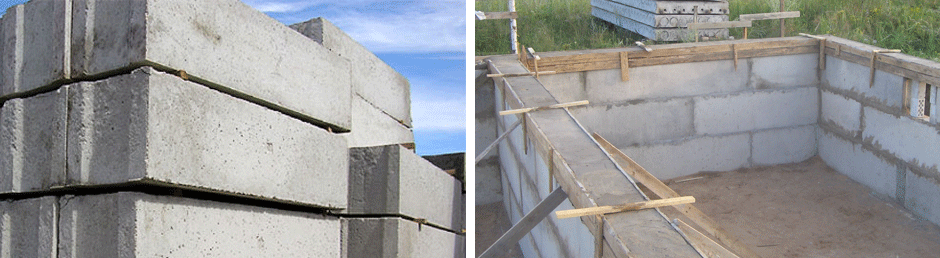

Фундаментный железобетонный блок: фото, видео, разновидности (прочитать подробнее)

С ситуация сложнее, поскольку опалубка для них не ставится. В этом случае следует применить деревянные бруски-распорки, которые снизу подпирают опалубочные щиты. Перед установкой на щиты набивают обрезки досок, которые выступают за габариты опалубки на 20-30 см и не дают конструкции сместиться вправо или влево. Для соединения опалубочных щитов по верху досок прибивают короткие бруски-поперечины.

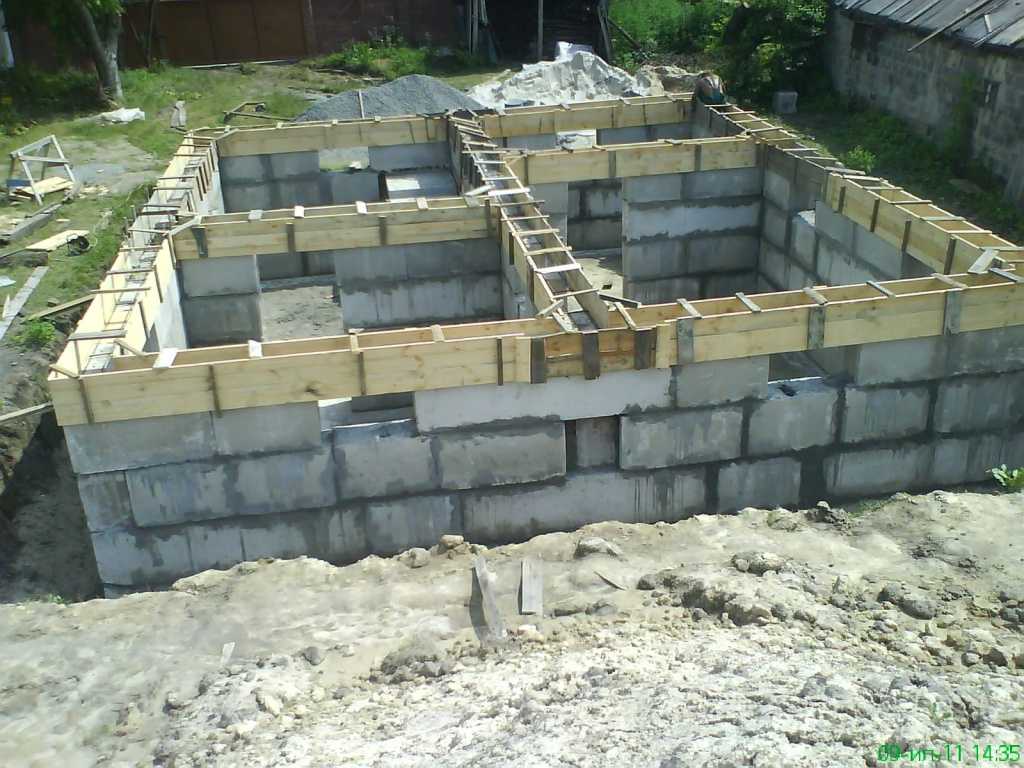

Вариант крепления опалубки армопояса на фундаментных блоках.

Упростить систему крепления можно за счет использования резьбовых шпилек. Их попарно ставят в щиты опалубки на расстоянии в 50-60 см. Затянув шпильки гайками, мы без деревянных опор и поперечин получаем достаточно прочную и устойчивую конструкцию для заливки бетона.

Данная система подходит и для опалубки, которая требует армопояс под плиты перекрытия.

Шпильки, которые будут залиты бетоном, нужно завернуть в пергамин или нанести на них немного машинного масла. Это облегчит задачу их изъятия из бетона после его затвердевания.

В идеале его ширина должна быть равной ширине стены. Это можно сделать в том случае, когда фасад будет полностью облицовываться плитным утеплителем. Если же для декорирования решено использовать только штукатурный раствор, то ширину армопояса придется уменьшить на 4-5 сантиметров, чтобы оставить место для пенопласта или минваты. В противном случае в зоне укладки пояса жесткости появится сквозной мостик холода очень солидных размеров.

Делая армопояс на газобетонные, можно использовать и другое решение. Оно заключается в установке по краям кладки двух тонких блоков. В пространство между ними содержится стальной каркас и заливается бетон. Блоки выполняют роль опалубки и утепляют пояс.

Если толщина газобетонной стенки 40 см, то для этой цели можно использовать перегородочные блоки толщиной 10 см.

При меньшей толщине стены можно своими руками вырезать в стандартном кладочному блоке полость для армопояса или купить готовый газобетонный U-блок.

Ширина и высота арматурного каркаса должны быть такими, чтобы после замоноличивания конструкции между металлом и внешней поверхностью пояса со всех сторон осталось не менее 3-4 см защитного слоя бетона.

Второй этап: изготовление арматуры

Каркас готовят на стене в желобе из съемной опалубки, поскольку в готовом виде он очень тяжелый.

Для изготовления арматурного каркаса необходимо использовать только ребристые прутья. Бетонный раствор крепится к неровной поверхности ребер и тем самым обеспечивает большую несущую способность и устойчивость к растяжению.

Прутья должны быть 12 мм диаметром и 6 м длинной. Для поперечного крепления необходимы прутья в 10 мм диаметром. Поперечный каркас необходимо приварить по краям и по центральной части, оставшиеся поперечные прутья не варятся, а связываются проволокой. В процессе сборки каркаса необходимо свести сварочные работы к минимуму. Дело в том, что приваренный шов становится менее прочным из-за перегрева, а при возведении армированного пояса это недопустимо. Большая часть деталей должна собираться при помощи вязальной проволоки.

Проволоку можно брать самой маленькой толщины, ее функция заключается в сохранении целостности формы каркаса во время заливки бетона. От использования толстой проволоки каркас не станет прочнее, а монтаж такой конструкции потребует гораздо больше средств и усилий.

Когда две части каркаса готовы, они укладываются, образуя между собой небольшое пространство. Затем они свариваются в центре и по краям, образуя готовый каркас, который в сечении имеет форму квадрата или прямоугольника. Делать это лучше всего непосредственно в опалубке, так как получившаяся деталь имеет достаточно большой вес.

Между арматурой и каждой стороной конструкции должно быть расстояние не менее 5 см. Для поднятия арматуры над горизонтальной поверхностью под каркас подкладываются кирпичи или камни.

При сборе деталей в цельный армированный пояс нет необходимости использовать сварку, можно просто сделать нахлест в 0,2 – 0,3 м между находящимися рядом частями каркаса. Конструкция должна ровно лежать внутри опалубки, для достижения этого условия необходимо использовать строительный уровень.

Облегченное перекрытие по профлисту: расчеты и изготовление

Еще один вид монолитного перекрытия – облегченное по профнастилу. Оно предполагает использование в качестве основы стального профилированного лита с полимерным и цинковым покрытием. Но для этой задачи подходит далеко не каждый профлист.

Как вы знаете, отличается профнастил по профилю, имеющего разную форму и высоту гофры. Чем выше гофра, тем выше жесткость перекрытия. Несмотря на то, что такие листы – металлические, от коррозии они защищены надежно. Еще в заводских условиях их покрывают полимерными красками и специальным цинковым слоем.

Также обратите внимание на марку профнастила. Так, «С» означает «стеновой», а «НС» – «универсальный»

Для устройства перекрытия подходят только листы марки «Н», что означает «несущий».

Вот как выглядит такое перекрытие в разрезе:

Перед заливкой бетона, чтобы тот надежно сцепился с основанием, по всей поверхности профлиста делают специальные насечки – «рифы». Бетон проникает в них, и это повышает его адгезию.

Сами по себе гофры профнастила выступают чем-то вроде каркаса, а потому самих прутьев арматуры здесь не так много, как у классической монолитной плиты. В качестве балок берут либо двутавровые, либо швеллера.

По желанию или необходимости вы можете утеплить перекрытие, придав ему теплоизолирующих свойств и шумоизоляции:

Качественное, устроенное по всем правилам перекрытие прослужит не менее 100 лет! Остались ли у вас еще вопросы по устройству монолитного перекрытия? Задавайте, будем рады на них ответить!

Виды армопояса

1. Ростверк

Как правило, этот нижний армированный пояс выполняет роль опоры стен фундамента. Для его возведения роют траншею, глубина которой определяется в зависимости от типа грунта и сложности постройки (вес постройки, этажность и т.д.).

Высота пояса обычно от 300 до 500 мм, а ширина 700-1200 мм, шаг обвязки в пределах 200 мм. Зачастую для ростверка используют металлические ребристые прутья сечением 12-14 мм. В подготовленные траншеи засыпают песчано-гравийную подушку и укладывают на нее армопояс.

Чтобы не начался коррозионный процесс лучше всего армированный пояс уложить на половинку кирпича, чтобы армопояс был весь залит бетоном. Если грунт на строительной площадке не устойчивый необходимо увеличить высоту армопояса в 2 раза. Для лучшей прочности необходимо производить заливку траншеи в 2 этапа, заливая половину траншеи на 1 этапе и вторую половину на втором.

2. Цокольный

В случае, когда в качестве перекрытий используются плиты, цокольный пояс лучше устанавливать по всем несущим стенам. Высота слоя – от 200 до 400 м., ширина определяется конечной толщиной стен.

Для данного пояса используется 12 миллиметровая арматура с шагом поперечных прутков 9-10 мм. Перед началом монтажа армопояса необходимо выложить по краям стены перегородки в половину кирпича высотой 400 мм.

Между созданными перегородками монтируются прутья/армирующая сетка и заливается сверху бетоном. Также данный слой необходимо гидроизолировать, дабы уберечь дом от проникновения влаги;

3. Межэтажный

Данного типа пояс возводится для укрепления стен и равномерного разделения нагрузки опирания плит перекрытия на всю конструкцию дома. Благодаря этому поясу стены не расходятся под воздействием осевых нагрузок.

Межэтажный пояс лучше всего изготавливать с каркасом из 4-х 12 миллиметровых арматур высотой примерно 40 см. Данный слой укладывается по периметру всех несущих стен. Если толщина стен меньше 500 мм, то в качестве опалубки можно использовать кирпичную кладку, если больше, то необходима деревянная опалубка, монтируемая обычным способом.

4. Разгрузочный

Данный пояс выполняет 3 основные функции:

1) разделяет нагрузки от стропильной системы и крыши,

2) дает возможность надежно закрепить мауэрлат,

3) выравнивает горизонталь стен, что значительно упрощает процесс построения стропильной системы.

Все технологические особенности возведения данного пояса аналогичны межэтажному поясу. Когда монтаж плит не намечается, то пояс устанавливают по границам внешних стен, если стропильная конструкция наклонная, то не будет лишним установить пояс на среднюю несущую стену.

Устройство монолитного пояса

Устройство монолитного пояса с применением метода промышленного альпинизма

Данный элемент строений обязателен при устройстве фундаментов и ограждающих конструкций. Монолитный железобетонный пояс скрепляет и выравнивает в горизонтальной плоскости стены здания и регулирует давление на фундамент дома.

Устройство монолитного пояса требует точного соблюдения расчетов, следования технологии, применения исключительно качественных материалов. Промальпинисты компании AlpStroyGroup соблюдают в работе все эти принципы.

Секреты технологии монолитного пояса

Формирование пояса – эффективный метод предотвращения растрескивания стен при крене фундамента. Такой процесс возникает в результате неравномерного оседания грунта под зданием либо нарушения строительной технологии.

Чаще других от этой проблемы страдают здания, возведенные с применением легких стеновых материалов. Устройство пояса снижает вероятность возникновения трещин. Монолитный армированный пояс на газосиликате предупреждает растрескивание стен из газосиликатных блоков.

В многоэтажных строениях монолитный пояс под плиты перекрытия выполняет другую роль – поддерживает плиты перекрытий между этажами.

Работы над монолитным поясом для газобетонной кладки состоят из нескольких этапов

Этапы устройства монолитного пояса для кирпичной кладки и других стеновых материалов:

• монтаж опалубки – верхняя часть опалубки должна быть идеально ровной в горизонтальной плоскости;
• армирование монолитного пояса (закладка стальной арматуры) – специальные крепления позволяют приподнять прокат над торцом стены таким образом, чтобы он оказался в толще бетона;
• утепление пояса – бетон обладает высокой способностью теплопередачи, поэтому требует обязательного утепления;
• отделка – снаружи пояс закрывают фасадной отделкой или облицовочным материалом.

Стоимость устройства монолитного пояса

Цены на работы по обустройству монолитного пояса зависят от объема заказа, конфигурации здания, сроков выполнения работ и др. Данные услуги предполагают не только высокий уровень квалификации исполнителей заказа, но и большой опыт у специалистов, которые готовят расчет работ.

Чтобы точно определиться с ценой на данный вид работ, рекомендуем проконсультироваться с сотрудниками нашей компании. Существует возможность бесплатного выезда специалиста на объект.

Первичная герметизация («Вилатерм»+герметик)	310 руб./п. м.	230 руб./п. м	140 руб./ п. м
Вторичная герметизация без вскрытия шва	240 руб./п. м	145 руб./п. м	120 руб./ п. м
Вторичная герметизация со вскрытием шва	370 руб./ п. м	290 руб./п. м	210 руб./п. м
Монолитные работы, устройство монолитного пояса	от 3000 руб./куб. м.	договорная	договорная
Минимальная стоимость работ	8 500 руб.

Цены на наружные работы

просмотреть полный перечень предоставляемых услуг

Если каких-то цен нет, вы можете уточнить их по телефонам +7 (495) 419-00-57, +7 (495) 721-09-65

Работы, выполняемые промышленными альпинистами

Ремонт фасадов и герметизацию швов любой сложности успешно выполняют высотники

Высотные услуги, которые предоставляют сотрудники AlpStroyGroup, включают полный спектр фасадных работ. Мы обеспечиваем высотную герметизацию швов, оштукатуривание и покраску фасадов, заделку трещин, утепление наружных стен зданий и др.

Одним из направлений нашей деятельности является ремонт и утепление фасадов зданий любой этажности. После заделки трещин на фасаде и применения утеплителя температура в помещениях повышается на 4-7°С.

В качестве теплоизоляции мы применяем минеральную вату и пенополистирол. Эти утеплители обладают низкой теплопроводностью и надежно защищают здание от теплопотерь.

Герметизацию межпанельных стыков можем произвести по технологии «теплый шов» с применением качественных герметиков и утеплителя «Вилатерм».

Достаточно часто у нас заказывают установку снегозадержателей на крыши любого типа. Также альпинисты нашей компании занимаются монтажом водостоков (стальных, медных, из ПВХ), установкой антенн, флюгеров, громоотводов и др.

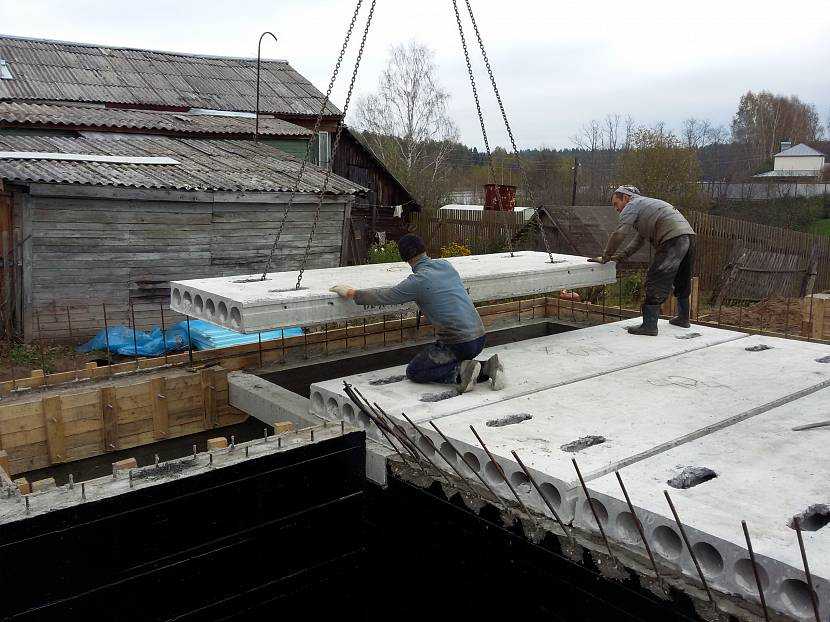

Правила укладки

Чтобы строение прослужило как можно дольше, надо знать, как правильно класть плиты перекрытия. Для достижения наилучшего результата соблюдаются следующие правила:

• Укладка выполняется на подготовленное основание. При наличии отклонений по высоте подбирается подходящий способ выравнивания.
• Площадь опоры при укладке на основание из железобетона должен быть минимум 6 см. При укладке на кирпичную кладку размер опорной поверхность увеличивается минимум до 12,5 см.
• Торцевые части плит до начала монтажных работ заделываются с утеплителем, в качестве которого могут использоваться остатки плит минеральной ваты или пенопласт, помещённые в полиэтилен. Допустим закладка пеноплекса (экструдированного пенополистирола). Поверхность замазывается цементным раствором. Это способствует повышению прочностных характеристик плит перекрытия.
• Монтаж выполняют таким образом, чтобы крайние стороны опирались на противоположные. Заделка боковой части выполняется разными методами.

Порядок монтажа строго регламентированИсточник zonaremonta-ufa.ru

• Для корректировки положения плиты используется металлический лом. Для достижения наилучшего результата работа должна выполняться сразу несколькими людьми.
• Фундамент промазывается бетонным раствором толщиной 2 см. Для предотвращения его выдавливания вдоль ленты укладываются пруты арматуры.
• Точно определяется расположение верхней и нижней поверхности, чтобы понять, как класть плиты перекрытия. Под действием эксплуатационной нагрузки нижняя поверхность активно растягивается. Во избежание её преждевременного разрушения, в процессе производства нижний слой подвергается более активному армированию. Верхний слой в процессе эксплуатации сжимается, а потому производители могут отказаться от усиленного армирования.
• Подгонку плит по размеру выполняют по нижней стороне.
• Раствор, который будет использоваться при выполнении монтажных работ, готовят заранее, смешивая компоненты в заданному соотношении и добиваясь равномерной консистенции.

Соотношение компонентов бетонного раствора должно быть выдержаноИсточник gbs-78.ru

Бетонный раствор, заливаемый в пространство между плитами, включает некоторое количество известняка, керамзита, щебня. Наличие пустот недопустимо, так как через них может уйти большой процент раствора, используемого для формирования бетонной стяжки, что существенно увеличит стоимость монтажных работ.

Конструкция армопояса

Для сглаживания нагрузок от веса кровли и межэтажных панелей на торцевую плоскость капитальных стен сооружается специальный железобетонный пояс. Он выполняется также в процессе заливки монолитного фундамента.

Планируя соорудить цокольный, межэтажный или фундаментный армированный пояс, необходимо выполнить следующие действия:

• продумать конструктивные особенности железобетонного контура усиления;
• подобрать оптимальный размер арматуры и определиться с высотой армопояса;
• приобрести необходимые для постройки армопояса строительные материалы.

Определяясь с конструкцией, размерами и применяемыми материалами, следует учесть действующие усилия на уровне перекрытия этажа, а также нагрузочную способность стен, для изготовления которых использовались пористые блоки. При использовании облегченных плит перекрытия допускается использовать менее мощный армопояс. При этом ширина должна быть равна толщине стен. Остановимся более детально на конструктивных особенностях и размерах.

Для того, чтобы повысить прочность несущих внешних стен необходимо делать армопояс

Из чего изготавливается армопояс?

Для изготовления армированного пояса применяются следующие стройматериалы:

бетонный раствор с маркировкой М400 и выше. Смесью заполняется опалубочный каркас, внутри которого расположена арматурная решетка. После застывания бетона образуется силовой контур по периметру несущих стен. Бетонная смесь изготавливается по стандартной рецептуре на базе портландцемента, щебня и песка

Важно выполнять бетонирование в один заход с дальнейшим уплотнением бетонного массива с помощью вибрационного оборудования. Важно не допустить формирования воздушных полостей внутри монолита;
стальные прутки с размером поперечного сечения 0,8-1 см

Рифленая арматура разрезается на заготовки необходимых размеров, которые связываются вязальной проволокой в пространственный каркас. Конструкция состоит из четырех продольно расположенных прутков, связанных поперечными стержнями. Диаметр поперечных элементов составляет 0,6 см. Металлическая решетка, повышающая нагрузочную способность бетонного массива, имеет в поперечной плоскости квадратное или прямоугольное сечение.

В зависимости от конструкции опалубки для ее изготовления используются различные материалы:

• для разборной опалубки применяются щиты из древесины;
• стационарная конструкция изготовляется из полистирола.

Важно обеспечить жесткость и герметичность опалубочной конструкции. Задача армопояса- помочь зданию противостоять деформирующим нагрузкам

Задача армопояса- помочь зданию противостоять деформирующим нагрузкам

Высота и толщина армопояса

Размеры армированного пояса регламентированы проектной документацией:

• высота силового контура равна его толщине при изготовлении армированного пояса квадратного сечения. Для прямоугольной конструкции высота превышает ширину в 1,5-1,6 раза;
• толщина армопояса обычно соответствует ширине несущих стен здания. Технология сооружения допускает уменьшенную толщину пояса, на уровне 0,7-0,8 толщины стен.

Размеры силового контура определяются на стадии разработки проекта здания.

Для чего нужен?

Этот элемент предназначен для усиления стеновых конструкций, на которые могут оказываться различные неблагоприятные деформирующие воздействия:

• ветер;
• неравномерная усадка конструкций здания;
• температурные перепады, возникающие сезонно или в течение одних суток;
• просадка почвы под подошвой фундамента.

Армопояс (другое название – сейсмопояс) принимает неравномерное распределение нагрузок на себя, тем самым уберегая конструкцию от разрушения.

Дело в том, что бетон намного более устойчив к сжимающим нагрузкам, чем газосиликатные блоки, а встроенная арматура помогает предотвратить разрушение при растягивающем нагружении.

Благодаря тандему этих двух материалов, сейсмопояс при строительстве дома из газобетона может выдержать гораздо большие нагрузки, чем нормативные.

Важно!Армопояс создает необходимое ребро жесткости в газосиликатной конструкции и предотвращает ее разрушение.

Устройство армопояса газобетонного дома обязательно по нескольким значительным причинам:

1. Монолитный пояс по газобетону компенсирует возникающие деформации в стеновых конструкциях с разнородной нагрузкой или модулем упругости.
2. При монтаже стропильной системы крыши может происходить точечное перенапряжение газосиликатных блоков, вызывающее в них трещины и сколы. Эта ситуация также возможна во время крепления анкерами и шпильками мауэрлата к несущей стене.
3. При использовании системы висячих стропил, армопояс дополнительно выступает в роли распора, распределяющего нагрузки от крыши на весь дом.

СправкаМауэрлат – деревянный брус или бревно, используемый как основание для стропил и осуществления необходимой связи между несущей стеной и стропильной системой.

Главным требованием, предъявляемым к качеству сейсмопояса является его неразрывность. Она обеспечивается при непрерывной круговой заливке этого монолитного железобетонного участка.

Узнаем, как сделать армопояс. Необходимо еще до начала работ произвести точный расчет его размеров. Ширина пояса должна быть равна ширине стены, на которой он устраивается. Высота — от 18 сантиметров. Наибольшую значимость имеет высота.

Устраивать армированный пояс можно несколькими способами. Порядок работ такой:

1. монтаж опалубки;
2. утепление (если предусмотрено проектом);
3. сбор и установка каркаса из арматуры;
4. заливка бетонного раствора.

По большому счёту технология ничем не отличается от процесса сооружения оконных перемычек.

Усиление арматурой цельной плиты перекрытия

Завершив установку опалубки, приступайте к двухслойному армированию с формированием квадратных ячеек стороной 15 или 20 см. Формируя арматурный каркас, соблюдайте последовательность операций:

1. Нарежьте стальные стержни необходимого размера, руководствуясь результатами выполненных расчетов.
2. Сформируйте из продольных и поперечных стержней нижний ярус усиления, подложив в зонах пересечения прутков опоры высотой 30–40 мм.
3. Произведите обвязку стыковых участков, используя специальное приспособление и вязальную проволоку.
4. Уложите вертикальные фиксирующие элементы из стальной проволоки с интервалом 100 см и прикрепите к ним второй ярус каркаса.
5. Соедините обе сетки в единый силовой контур, устанавливая специальные фиксаторы с шагом 40 см.

Выполняя работу, обратите внимание на следующие моменты:

• размещение стыков стержней в шахматном порядке;
• соблюдение величины нахлеста, превышающего диаметр стержня в 40 раз;
• жесткость и неподвижность арматурного каркаса, заливаемого бетоном;
• обеспечение расстояния между сетчатыми каркасами 12–14 см.

Соблюдение указанных рекомендаций позволит сформировать прочный контур усиления.

После того как проведен монтаж опалубки, можно начинать армирование (при помощи металлических прутьев формировать каркас монолитного перекрытия)

Наиболее частые вопросы по теме армированного пояса.

В каких случаях нужен армопояс?

Монолитный железобетонный пояс необходим:

• на блочном фундаменте
• на стенах из газобетона, пеноблоков и т.п. под пустотные плиты и деревянные балки перекрытия (для исключения продавливания). Здесь армопояс может быть кирпичным
• под мауэрлат на крыше, конструкция которой предполагает распорную нагрузку на этот самый мауэрлат

Можно ли заливать армопояс зимой, в мороз?

Заливка армопояса в зимнее время занятие сомнительное. Однако, если вам уж так необходимо залить его именно в холодное время года, примите все меры по защите бетона. Добавляйте специальные противоморозные добавки в бетон. Используйте как можно меньше воды для замеса бетона. После заливки, обязательно укройте армопояс для защиты от холода. Например, опилками. В минусовую температуру, воспользуйтесь специальным согревающим кабелем. Он продается в любом строительном супермаркете.

Промерзает армопояс, что делать?

Если вы или ваши работники забыли утеплить армопояс перед заливкой, тогда его придется утеплять сейчас. Утепляют армопояс снаружи.
