Правильный монолитный армопояс в доме из газобетона

Заливка бетона

После установки арматурного каркаса и других необходимых элементов выполняется заливка армопояса. Используется бетон марки не ниже М200. Заливка осуществляется в один этап, что позволяет создать монолитную конструкцию с одинаковыми свойствами по всей длине. Снимать опалубку разрешается через несколько дней, чтобы хорошо схватился бетон. Но проектную прочность он набирает только через месяц.

Видео описание

Процесс устройства армопояса на стене из газобетонных блоков подробно описан в следующем видео:

Советы для создания армопояса

Чтобы создать прочный и жёсткий армопояс, который подойдёт под установку мауэрлата, нужно придерживаться следующих советов:

  • Если невозможно выполнить заливку бетона в один этап, разные участки дополнительно укрепляют арматурой. Это происходит при помощи выпусков стальных стержней.
  • Чтобы предупредить появление внутри балки пустот, залитую строительную смесь дополнительно уплотняют.
  • В жаркую погоду свежезалитый армопояс необходимо постоянно поливать водой. Чтобы предупредить чрезмерное испарение влаги, поверхность бетона можно укрыть полиэтиленовой плёнкой.

Установка мауэрлата на газобетонные блоки без армирования

Установка мауэрлата непосредственно на стену из газобетона без предварительной заливки армопояса нежелательна. Это допускается лишь на хозяйственных постройках, где кровля имеет небольшой вес, и отсутствуют значительные снеговые нагрузки (проверяется по климатическому району).

Видео описание

Целесообразность использования армопояса или его отсутствия описывается в следующем видео:

Крепление мауэрлата к газобетону без армопояса рекомендуется выполнять при помощи анкеров длиной 500 мм. Технология монтажа выглядит следующим образом:

  1. Между стеной и деревянной балкой укладывают гидроизоляционный слой. Он предупредит проникновение влаги, которая приводит к развитию плесени. Для создания гидроизоляции можно использовать рубероид.
  2. Деревянный брус укладывается в своё проектное положение. Выполняется разметка, где обозначаются места монтажа стропил.
  3. Учитывая положение стропильных ног, проделываются отверстия, предназначенные для установки анкеров.
  4. Крепёжный элемент забивают до упора шайбы под гайкой.
  5. Анкера плотно затягивают, обеспечивая жёсткость созданной конструкции.

Видео описание

Другой вариант закрепления мауэрлата к ограждающим конструкциям из газобетона описан в следующем видео:

Использование химических анкеров

Для крепления деревянной балки к стене, где отсутствует армопояс, можно использовать химические анкера. Они появились на рынке не так давно, но успели себя хорошо зарекомендовать. Химические анкера разделяют на следующие виды:

  • Капсульная конструкция. В проделанное под анкер отверстие вставляется ампула, содержащая специальный состав. После контакта с воздухом он начинает затвердевать. В подготовленное отверстие забивается шпилька, которая нарушает герметичность ампулы. Через 30-45 минут состав в отверстии полимеризуется, формируя надёжное соединение.
  • С картриджем. В конструкции анкера присутствует труба, заполненная полимерным составом. Для подачи смеси в отверстие используется пистолет-дозатор. Время застывания полимеров – около 45 минут.

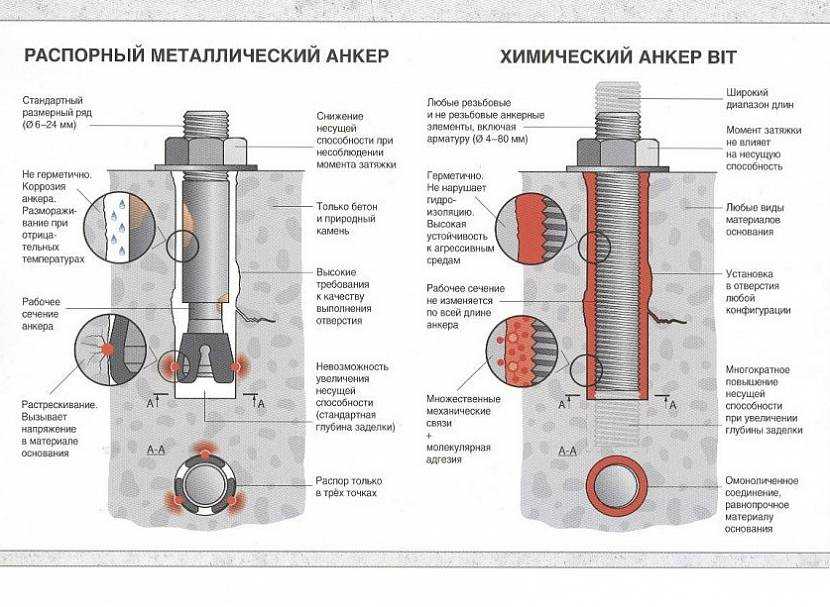

Сравнение обычного металлического и химического анкераИсточник ack-nn.ru

Химические анкера, несмотря на их высокую стоимость, являются очень надёжными. Срок службы таких соединений достигает 50 лет. Полимерный состав проникает глубоко в поры газобетона, обеспечивая высокую степень сцепления.

Коротко о главном

Устройство армопояса под мауэрлат крайне необходимо для стен, изготовленных из лёгких материалов (например, газобетона). Это предупреждает разрушение дома под воздействием нагрузки, возникающей от крыши.

Армопояс под укладку мауэрлата представляет собой железобетонную балку. Для прикрепления мауэрлата в данном случае используют шпильки с резьбой. Для домов из кирпича для фиксации балки можно использовать проволоку, пробки, анкера.


Видео описание

Как делать опалубку из дерева для армопояса:

Пояс с использованием блоков

Изготовление такой опалубки требует дополнительных доборных блоков или готовых U-образных газобетонных изделий. В этом случае, на клей (сверху предыдущего ряда), устанавливаются внутренние (толщина 5 см) и наружные (10 см) или U-блоки (со стенками – 5 и 10 см). Во внутреннее пространство, помещается арматура и утеплитель (к наружной стенке). После, происходит заливка бетона. Для проемов (двери, окна), на уровне верха предыдущего ряда кладки, устанавливаются деревянные перемычки. Закрепляются они вертикальными подпорками.

Такой вариант опалубки, относительно легко и быстро монтируется. Но не пользуется большой популярностью из-за необходимости докупки материала, и как следствие – повышения стоимости строительства.


Армопояс с помощью бетонных блоков выйдет дороже, но с их помощью место армирования не будет заметно Источник myprofnastil.ru

Утепление сейсмопояса

При обустройстве армопояса на газобетоне под деревянные перекрытия важно уделить должное внимание утеплению будущей конструкции. Это требуется только в тех случаях, если проектом дома не предусматривается комплексное утепление наружной части стен. При выполнении такой работы используются всевозможные материалы с хорошими теплоизоляционными свойствами

В их числе:

При выполнении такой работы используются всевозможные материалы с хорошими теплоизоляционными свойствами. В их числе:

  1. ЭППС (экструдированный пенополистирол). Материал характеризуется низкой теплопроводностью и невысокой стоимостью.
  2. Пенопласт марки ПСБ-25. Характеризуется низким показателем теплопроводности и дешевизной. При этом его хрупкость не считается минусом, так как в конструкции сейсмопояса утепляющая часть не подвергается нагрузкам.
  3. Различные минеральные ваты. Из-за способности поглощать влагу из раствора такой материал не пользуется большой популярностью. При контакте с водой теплоизоляция существенно ухудшается, поэтому лучше отказаться от минеральной ваты в качестве утеплителя.

Будущий каркас создается на основе 4 или больше продольно размещенных стержней диаметром 10−14 миллиметров (точные размеры зависят от проекта). Форма конструкции в поперечном срезе должна быть квадратной или прямоугольной. После этого арматуру фиксируют к основным элементам каркаса посредством проволоки из стали диаметром 6−8 мм. Максимально допустимый шаг — 40−50 миллиметров.

Что касается расстояния между краем сейсмопояса и арматурой, то оно зависит от среды эксплуатации. Точные показатели предоставляются в соответствующей документации. Готовый каркас нужно поместить в опалубку, а затем покрыть смесью бетона.

Специалисты рекомендуют заранее рассчитать требуемое количество и размеры арматуры для бетонного пояса, чтобы купить ее вместе с материалами для армирования фундамента и стен. Таким образом можно будет сэкономить на доставке. А также лучше покупать товар на металлобазах, где он продается гораздо дешевле, чем в строительных гипермаркетах и официальных торговых точках.

Если речь идет об армопоясе, который сооружался под мауэрлат, то перед заливочными работами необходимо установить крепежные шпильки. В противном случае нужно будет проделывать отверстия под шпильки в готовом каркасе, что требует дополнительных затрат времени и усилий. Перед заливкой бетона шпильки покрывают полиэтиленом (можно заменить его обычными целлофановыми пакетиками, например, из-под бутербродов, и закрепить скотчем). Такое действие предотвратит попадание бетона на резьбу.

При выборе бетона нужно использовать продукцию, маркой не ниже М200, а также щебень. И хоть марку определяет проектировщик, чаще всего для заливочных работ используется смесь под номером М250 с наполнителем из гравийного щебня.

Заливают конструкцию равномерно по всему объему опалубки посредством бетононасоса со специальной воронкой, которая оборудована запорным механизмом. Если объемы небольшие, то можно использовать ручной способ заливки армопояса. Для этого нужно будет переносить раствор в ведрах. По завершении работ смесь следует уплотнить штыкованием или с помощью вибрации. А также можно использовать обычный строительный мастерок.

Чем вызвана необходимость усиления газобетона?

При строительстве зданий имеются определенные конструктивные особенности, вызывающие необходимость выполнить армопояс на газобетоне. Остановимся на этих факторах:

  • крепежные элементы, применяемые при установке стропильной конструкции, вызывают локальное воздействие на опорную поверхность, которая склонна к образованию трещин, нарушающих целостность массива;
  • опорная конструкция кровли на базе висячих стропил создает распирающие нагрузки, стремящиеся сместить капитальные стены. Монолитный пояс демпфирует распорные усилия и пропорционально распределяет их по верхнему ярусу;
  • монолитный усиливающий контур затрудняет усадку стен, по-разному воспринимающих действующие усилия.

Нет необходимости сомневаться, нужен ли армопояс для газонаполненного бетона? Он необходим, так как выполняет важную функцию – компенсирует нагрузки, обеспечивая целостность строения.

Нужно отметить, что он также способствует равномерному распределению всех возможных нагрузок вдоль стены

Приготовление бетона

Количество раствора должно быть таким, чтобы залить армопояс полностью за один прием. Предварительно рассчитывают объем, исходя из размеров установленной опалубки.

Подготавливают материалы:

  • цемент марки 400 и выше;
  • промытый песок с фракцией 1–1,5 мм;
  • щебень размером 5–15 мм.

Щебень берут в количестве равном объему армировочного контура. Песок – столько же: крупный и мелкий заполнитель при объединении дадут один объем. Цемент отмеряют в размере 1/3 от количества наполнителя.

Из всех ингредиентов приготавливают сухую смесь, которую впоследствии затворяют водой. Воду берут в количестве 1/5 от общего объема приготовленной сухой смеси.

Для замеса используют миксер, подачу осуществляют с помощью бетононасоса. После заполнения опалубки раствор уплотняют. Желательно использовать вибратор.

Если вибратора нет, бетон уплотняют вручную. Следует как можно тщательнее выгнать пузырьки воздуха, которые неизбежно образуются при заливке. Для этого смесь притрамбовывают узким стержнем. Так в доме из газобетона удается создать высококачественный армопояс под мауэрлат.

После окончания заливки армопояс оставляют в покое на 5–20 дней. Если погода стоит солнечная и жаркая, бетон каждый день слегка увлажняют: раствор не должен высохнуть до полного затвердения, иначе он растрескается.

Как повысить устойчивость газобетонной конструкции к изгибу

Чтобы избежать появления трещин на перегородках и стенах из-за просадки грунта или внешних воздействий, выполняют армирование газобетона арматурой. Вопрос о том, зачем и нужно ли это делать, не должен возникать вообще, ведь металлические пруты возьмут не себя растягивающие нагрузки и защитят конструкцию от трещин, разрушений.

Выбрать тип упрочнения и место для него нужно еще на этапе проектирования. Металлические стержни и сетки закладывают по периметру стен в самых опасных элементах конструкции. До начала работ нужно обязательно изучить, как правильно армировать, какие материалы лучше использовать и где это необходимо, а в каких случаях – лишне.

Где обязательно наличие армирующего элемента:

Первый ряд газобетонных блоков, укладывающийся на фундамент – создают монолитные железобетонные пояса
В стенах, длина которых превышает 6 метров, где важно компенсировать нагрузку ветра – делают горизонтальную закладку в каждом последующем четвертом ряду
Оконные и дверные проемы – усиливают арматурными прутьями диаметром 8-12 миллиметров в продольных пазах верхних блоков перекрытия, под перемычками, внизу оконных проемов по ширине с напуском по 90 сантиметров в обе стороны от него

  • Места примыкания к стеновым конструкциям стропил и перекрытий – понадобится армопояс с закладкой стержней в U-образные блоки
  • Места потенциального появления большой нагрузки
  • Зоны, на которые идет нагрузка от крыши – усиливают металлическими стержнями диаметром 10-14 миллиметров, создавая единую армирующую систему
  • Часто требуют упрочнения лестничные элементы и обязательно перекрытия

Нужно ли армировать в каждом четвертом ряду, решает проектировщик, учитывая такие факторы: конструктивные особенности, протяженность стен, роза и сила ветров, сейсмическая зона, особенности грунта, тип фундамента, прочность газобетонного блока. Специалисты советуют все-таки не экономить и армировать стены, чтобы точно избежать разрушения здания.

Монтаж армопояса

Монтаж плит перекрытия по строительным нормам не выполняется сразу на строительные блоки, поскольку создаваемая нагрузка может значительно превысить прочность материала, из которого возведены стены. Армопояс под плиты обязательно должен быть замкнутым и непрерывным по длине. Если постройка двухэтажная, то армопояс следует монтировать после кладки стен 1 этажа и перед монтажом крыши.

Начинать монтаж армопояса необходимо с изготовления опалубки таких габаритов: высота – 300 мм, а ширина равна толщине стен. Для изготовления опалубки лучше использовать 20 мм доску. Далее не высоте примерно 50 мм от низа доски она крепится саморезами с внутренней и внешней стороны. Для скрепления 2х сторон опалубки доски поперечно скрепляют более тонкой доской с шагом 1000 мм.

Далее приступаем к изготовлению каркаса непосредственно внутри опалубки. Из 12 миллиметровой арматуры изготавливается лесенка с шагом 500-700 мм, закрепляя поперечные скрепляющие прутья сваркой или проволокой. Места стыка и пересечения стен для надежности лучше всего скреплять сваркой.

При укладке каркаса необходимо с каждой стороны опалубки делать 50 мм отступ, чтобы каркас со всех сторон был утоплен в бетоне, а также после изготовления каркаса его нужно выставить по уровню. Если нагрузка на стены довольно большая, то лучше использовать параллелепипедную конструкцию каркаса.
Последний этап в монтаже армопояса – заливка его песчаным раствором с щебенкой. Заливать армопояс лучше в один этап, чтобы слои бетона равномерно высыхали. После заливки бетона необходимо удаление пустоты методом штыкования.

Чтобы установить ребристые металлические прутья в полистиролбетонные блоки необходимо сделать штробы штроборезом. Сделанные каналы необходимо очистить от сколов/пыли и смочить.

Для монтажа в блоки лучше всего применять арматуру сечением 8 мм. Перед монтажом прутьев каналы необходимо залить клеем или цементно-песчаным раствором (мягко замешенным). Далее необходимо уложить прутья в залитые штробы и убрать лишний клей/раствор. После этого можно приступать к последующим строительным работам.

Армопояс из кирпича

Если дом строится из кирпичей, то вместо монолитного армопояса можно сделать армопояс из кирпичей. Его делают прямо во время кладки кирпича, и его конструкция зависит от особенностей постройки. Кирпичный пояс не требует опалубки, поскольку арматура укладывается прямо на кирпич, а если используется сетка, то ее толщина должна быть не менее 5 мм.

Варианты изготовления армопояса

Некоторые строители, в целях экономии, делают армопояс из кирпича. Он представляет собой 4–5 рядов кирпича, между которыми проложена арматура или арматурная сетка. Поскольку кирпичный пояс по прочности уступает бетонному, его можно применять для строительства небольших построек или хозблоков.

Разберем, как правильно сделать армопояс по газобетону методом монолитной заливки. Существует несколько вариантов изготовления армопояса, которые приводятся ниже:

Использование готовых U-блоков

Такие изделия имеются в продаже. В сечении каждого U-блока имеется вырез, куда закладывается арматура и заливается бетон. Толщина одной стенки составляет — 10 см, а второй — 5 см. U-блоки устанавливаются на обычный клей для газобетона вначале по углам стены, а затем соединяются в один ряд. Блоки ставятся более толстыми сторонами на наружную стену строения.

Над дверными и оконными проемами монтируются деревянные перемычки, которые крепятся вертикальными подпорками. Перемычки должны находиться на одном уровне с верхом предыдущего ряда газоблоков.

Данный способ отличается легкостью и быстротой монтажа, но не обладает популярностью ввиду дороговизны U-блоков. Как вариант, можно самостоятельно изготовить U-блоки, вырезав в них ножовкой средние части.

Использование доборных блоков

Можно использовать для изготовления армопояса доборные блоки разной толщины. Для наружных стен используются заготовки толщиной — 10 см, а для внутренних — 5 см. Они устанавливаются на клей сверху предыдущего ряда. К наружным блокам должен примыкать утеплитель. В промежуток между блоками укладывается арматурный каркас и заливается бетон.

Вариант с односторонним доборным блоком

Применяются доборные блоки толщиной 10 см. Они устанавливаются на клей с наружной части стены. Непосредственно около блоков вставляются листы экструдированного пенополистирола толщиной 5 см. Они необходимы для уменьшения теплоемкости армопояса, во избежание появления мостиков холода. С внутренней стороны стены монтируется опалубка. В получившейся нише делается арматурный каркас, после чего в нее заливается бетонный раствор.

С наружной стороны дома бетонный пояс не будет виден, поэтому можно выполнять любую внешнюю отделку одним и тем же материалом.

Применение двухсторонней опалубки

Опалубка устанавливается с обеих сторон стены. Внутрь опалубки, вплотную к ее наружной стороне, вставляется слой утеплителя. После этого монтируется каркас из арматуры, а затем производится заливка бетона внутрь опалубки. После застывания бетона и снятия опалубки утеплитель необходимо заделать. Чаще всего это делается совместно со штукатуркой стены или ее отделкой листами пенопласта.

Важные моменты строительства

Ответственным моментом на данном этапе строительства есть обязательная привязка нового фундамента и его армопояса к старому. Для этого в старом фундаменте делают торцевые срезы-надколы и соединяют арматуру нового и старого фундамента способом сварки или связывания при помощи металлической прочной проволоки. После этого можно приступить непосредственно к заливке фундамента. Для этого готовится бетонная смесь из песка, гравия, цемента и воды. Желательно использовать цемент высокой марки с небольшим сроком хранения, так как прочность цемента теряется при длительном хранении.

Для предотвращения усадки стен во время эксплуатации новому фундаменту надо дать время выстояться, набрать прочности. На это уходит около двух недель. По поверхности фундамента выкладывают цоколь новой постройки. Обычно для этой цели используют кирпич, потому что он легко формируется по периметру и дает хорошую дополнительную изоляцию от почвенной влаги

Это очень важно в нашем случае, потому что газобетон имеет пористую структуру, склонную к абсорбированию, впитыванию влаги, что может в дальнейшем дать сырость в углах дома

Внимание: Готовый фундамент покрывают мастикой из битума и покрывают рубероидом для дополнительной гидроизоляции. После соблюдения всех подготовительных процессов можно приступить непосредственно к возведению пристроя из газобетона

В целях улучшения теплоизоляционных свойств бетона при помощи вспенивания меняется его структура, образовываются поры, уменьшается плотность исходного материала. Получается, что при увеличении способности сберегать тепло теряется некоторая часть прочности и уменьшается способность выдерживать нагрузки. Поэтому сооружение новых зданий полностью из газобетонных блоков требует специальных строительных технологий

После соблюдения всех подготовительных процессов можно приступить непосредственно к возведению пристроя из газобетона. В целях улучшения теплоизоляционных свойств бетона при помощи вспенивания меняется его структура, образовываются поры, уменьшается плотность исходного материала. Получается, что при увеличении способности сберегать тепло теряется некоторая часть прочности и уменьшается способность выдерживать нагрузки. Поэтому сооружение новых зданий полностью из газобетонных блоков требует специальных строительных технологий.

Особенности работы с газобетоном

Сооружение пристройки к дому из газобетона технологически и экономически оправдано и заключает в себе много плюсов, а именно:

  • отпадает необходимость в утеплении;
  • стены возводить легко и быстро;
  • не нужны строительные навыки;
  • газобетон имеет оптимальную прочность при высоком теплосохранении.

Блоки из газобетона производятся на производстве в автоклавах, что значительно повышает и обеспечивает достаточно высокую прочность. Стены, выстроенные из газобетонных блоков толщиной 40 см, имеют теплосохранение, равное метровой толщине кирпичной стены. Упростить монтаж и строительство стен из газобетона позволяет его свойство распиливаться ножовкой. Монтаж блоков для пристроя производят с использованием специального строительного клеящего состава или бетонного раствора.

Совет: Работа с газобетонными блоками ведется исключительно в сухую погоду, так как он очень гигроскопичен.

Особенностью работы с газобетоном также есть необходимость его покрытия гидроизолирующими слоями. Обычно такие стены оштукатуривают с наружной и внутренней стороны. Пристрой будет еще теплее, суше и надежнее, если перед нанесением шпаклевки и штукатурки наклеить на его поверхность стеклохолст. После финишного слоя штукатурки фасады стен из газобетонных блоков окрашиваются или подвергаются другому дизайну по желанию застройщика.

Как видим, газобетон имеет ряд преимуществ и достоинств при сооружении именно пристроенных помещений, особенно хорошую теплосохранноть и легкость монтажа. Сооружение кровли для такой постройки лучше проводить из гибкой черепицы, битумного шифера и других не тяжелых кровельных аналогов.

Как правильно сделать армопояс?

Технология устройства армированного пояса жесткости ничем не отличается от методики заливки монолитного фундамента.

В общем случае она состоит из трех операций:

  • Изготовление арматурного каркаса;
  • Установка опалубки;
  • Заливка бетоном.

Определенные тонкости и нюансы в работе появляются в зависимости от зоны расположения армопояса.

Армированный пояс под фундамент

Отвечая на вопрос, как сделать армированный пояс под фундаментом (1 уровень), скажем, что его ширина должна быть на 30-40 см больше ширины опорной части основной бетонной «ленты». Это позволит существенно снизить давление здания на грунт. В зависимости от этажности дома толщина такого пояса жесткости может составлять от 40 до 50 см.

Армированный пояс первого уровня делают под все несущие стены здания, а не только под наружные. Каркас для него изготавливается методом вязки арматурных хомутов. Сварка применяется только для предварительного соединения (прихватки) основной арматуры в общую пространственную конструкцию.

Заливку такого пояса бетоном рекомендуется делать за один прием, чтобы исключить стыки, снижающие прочность. Диаметр основной арматуры может составлять от 16 до 20 мм. Диаметр поперечных хомутов 8-10 мм, а их шаг – не более 20 см.

Армояс второго уровня (на фундаменте)

Эта конструкция по сути является продолжением ленточного фундамента (бутобетонного, блочного). Для ее армирования достаточно использовать 4 стержня диаметром 14-18 мм, связав их хомутами диаметром 6-8 мм.

Если основной фундамент – бутобетонный, то проблем с установкой опалубки под армопояс не бывает. Для этого нужно оставить в ней свободное место (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).

С блоками ФБС ситуация сложнее, поскольку опалубка для них не ставится. В этом случае следует применить деревянные бруски-распорки, которые снизу подпирают опалубочные щиты. Перед установкой на щиты набивают обрезки досок, которые выступают за габариты опалубки на 20-30 см и не дают конструкции сместиться вправо или влево. Для соединения опалубочных щитов по верху досок прибивают короткие бруски-поперечины.

Вариант крепления опалубки армопояса на фундаментных блоках

Упростить систему крепления можно за счет использования резьбовых шпилек. Их попарно ставят в щиты опалубки на расстоянии в 50-60 см. Затянув шпильки гайками, мы без деревянных подпорок и поперечин получаем достаточно прочную и устойчивую конструкцию для заливки бетона.

Данная система подходит и для опалубки, которую требует армопояс под плиты перекрытия.

Шпильки, которые будут залиты бетоном, нужно завернуть в пергамин или нанести на них немного машинного масла. Это облегчит задачу их извлечения из бетона после его затвердевания.

Армопояс под плиты перекрытия

В идеале его ширина должна быть равной ширине стены. Это можно сделать в том случае, когда фасад будет полностью облицовываться плитным утеплителем. Если же для декорирования решено использовать только штукатурный раствор, то ширину армопояса придется уменьшить на 4-5 сантиметров, чтобы оставить место для пенопласта или минваты. В противном случае в зоне укладки пояса жесткости появится сквозной мостик холода очень солидных размеров.

Делая армопояс на газобетоне, можно использовать и другое решение. Оно заключается в установке по краям кладки двух тонких блоков. В пространство между ними помещается стальной каркас и заливается бетон. Блоки выполняют роль опалубки и утепляют пояс.

Если толщина газобетонной стены 40 см, то для этой цели можно использовать перегородочные блоки толщиной 10 см.

При меньшей толщине стены можно своими руками вырезать в стандартном кладочном блоке полость для армопояса или купить готовый газобетонный U-блок.

Армированный пояс под мауэрлат

Главная особенность, которой армопояс под мауэрлат отличается от других видов усиления – наличие в нем анкерных шпилек. С их помощью брус прочно фиксируется к стене без риска отрыва или сдвига под действием ветровых нагрузок.

Ширина и высота арматурного каркаса должны быть такими, чтобы после замоноличивания конструкции между металлом и внешней поверхностью пояса со всех сторон осталось не менее 3-4 см защитного слоя бетона.

Видео по теме:

Исполнение

Первый ряд

Армирование первого ряда кладки, равно как и каждого четвертого при необходимости, осуществляют следующим образом.

Выполняют усиление конструкции стальными прутками диаметром 8 мм марки А III. Для стены толщиной 200 мм достаточно уложить один пруток арматуры ровно по середине ряда.

Для более толстых стен используют 2 прутка. Их укладывают параллельно друг другу. Для этого делают 2 параллельных штробы с помощью штробореза. Расстояние от внутреннего и внешнего края стены до штробы должно быть не менее 6 см. В углах здания штробы закругляются по радиусу.

Из готовых канавок щёткой выметают пыль, заполняют клеевым составом, укладывают арматуру и удаляют излишки клея с помощью шпателя.

Важно!В углах арматура не должна прерываться. Её закругляют, чтобы она повторяла радиус штробы.. Поэтому перехлест арматуры делайте примерно посередине стены, фиксируя с помощью вязальной проволоки

Поэтому перехлест арматуры делайте примерно посередине стены, фиксируя с помощью вязальной проволоки.

Армирование под оконным проемом

Укладка арматуры в газобетонные блоки необходима под оконным проёмом. Закладку производят в последнем ряду блоков перед сооружаемым окном. Для этого на поверхности кладки вымеряется и помечается его планируемая длина (стержни арматуры должны быть на 0,5 метра больше длины окна). Далее в кладочном ряду на расстоянии по 60 мм с наружной и внутренней стороны стены при помощи ручного штробореза производится штробление газобетона. А именно вырезаются 2 паза, минимальное сечение каждого – 2,5х2,5 см.

СоветДля обеспечения ровности штробы можно прибить на нужный ряд блоков деревянную доску, которая будет выполнять роль правила при вырезании выемки.

Из пазов с помощью щётки необходимо удалить пыль и крошки газобетона, образовавшиеся в процессе их вырезания. Перед укладкой арматурных стержней и замоноличиванием раствором, вырезанные штробы увлажняются водой. Делается это для наилучшего скрепления клеевого раствора с армированным газобетоном.

На следующем этапе паз на половину высоты заполняется раствором для тонкошовной блочной кладки, затем укладывается профилированная стальная арматура диаметром не менее 6 миллиметров. Паз до конца заполняют раствором, при необходимости удаляя все его излишки и выравнивая шов мастерком.

Следующий кладочный ряд можно монтировать сразу же после усиления подоконного участка.

Вертикальное армирование стен

К такому виду прибегают крайне редко в следующих случаях:

  1. Армирование стены, на которую возможно сильное воздействие боковых нагрузок. В этом случае необходимо осуществлять и горизонтальное армирование.
  2. При использовании газобетона низкого качества с минимальным показателем плотности.
  3. В местах опирания на конструкцию стен тяжеловесных элементов (металлические балки и др.).
  4. Угловая перевязка стыкования смежных стен.
  5. Усиление малых простенков и дверных и оконных проемов.
  6. Возведение колонны из блоков газобетона.
  7. При использовании крупногабаритных стеновых панелей.

Узнайте, с помощью какого инструмента можно резать газобетонные блоки.

Задумайтесь об установке дверей в газобетон на этапе кладки стен.

Варианты изготовления армопояса

Выполняя расчет армированного пояса, необходимо правильно выбрать наиболее подходящий вариант, которых существует несколько. В зависимости от того, армируется ли фундамент для дома, стены, перекрытия, подбирают идеальный вариант, обеспечивающий нужную прочность, стойкость, стоимость.

Использование готовых блоков

Самый простой, но далеко не бюджетный вариант – использование готовых U-образных блоков в формате лотка. Размеры лотков бывают разными, пропорционально растет и их цена. Таким образом укрепляют армопояс наружной стены из газобетона, но внутри по перегородкам все равно придется сооружать опалубку.

Чаще всего делают так: по краю внешней стены устанавливают готовые блоки толщиной 100 миллиметров, потом слой утеплителя в 50 миллиметров, каркас из арматуры и опалубку по внутренней стороне.

Таким образом удается создать прочную конструкцию: размер армопояса для газобетона получается достаточным (толщина армопояса на 150 миллиметров превышает толщину стены, высота равняется высоте самого блока).

Использование доборных блоков

Доборные блоки также часто используются в устройстве армопояса для газобетона. В них есть специальные вырезы (выемки), в которые укладывается арматура, потом производится раствора. Бетонные блоки обладают неодинаковой толщиной стенок, что нужно для обеспечения конструктивной прочности. Одна стенка имеет 10 миллиметров, вторая – 5.

Блоки монтируются стандартным способом на клей, размещают их строго по одной плоскости. Это самый быстрый и простой способ выполнения армопояса для газобетона.

Вариант с односторонним доборным блоком

Армированный пояс сооружается из односторонних доборных блоков, которые похожи на предыдущие по длине и высоте, но у них меньше толщина.

В таком случае выполняют монтаж из блочных материалов разной толщины с внутренней и внешней части стены на обычном клею. Между блоками появляется канавка, туда и прокладывают арматуру с последующей заливкой бетоном.

Применение двухсторонней опалубки

Перед тем, как сделать опалубку для армопояса по газобетону, нужно определиться с тем, будет она односторонней или двусторонней. Односторонний метод еще называют комбинированным, так как вместе с опалубкой используют доборные блоки толщиной 10 сантиметров, которые монтируются по наружному краю стандартным образом, с прокладкой утеплителя, а по внутренней стороне фиксируют опалубку. Основное преимущество данного метода – скрытый монтаж, который не видно снаружи, что облегчает внешнюю отделку.

Двухсторонняя опалубка для армопояса по газобетону не предполагает использования доборных блоков. Щиты опалубки монтируют по внутренней и наружной части сооружения. Вплотную к опалубочной конструкции укладывают экструдированный пенополистирол слоем толщиной 50 миллиметров. Далее монтируют арматуру и заливают армированный пояс.

Армирующий пояс под мауэрлат

Устройство армопояса в доме из газобетона может выполняться под мауэрлат.

Мауэрлат – это деревянное бревно или брус, который возможно использовать в качестве опоры для стропил, он связывает несущую стену со всей стропильной системой.

До заливки бетоном прокладывают проволоку сечением 6 миллиметров П-образной формы, вставляют под слой арматурных прутьев с шагом 1 метр.

Свободные концы оставляют достаточной длины для привязывания мауэрлата, крепят его резьбовыми шпильками сечением 12-14 миллиметров (для установки бурят отверстия по верхнему ряду блоков с шагом крепления шпилек). На шпильки накручивают шайбы, потом их устанавливают в подготовленные отверстия. Резьбу, находящуюся выше армопояса, оборачивают скотчем или бумагой, чтобы в процессе заливки не забить раствором. Желательно, чтобы длина шпилек на 50 миллиметров превышала толщину армопояса и мауэрлата.

Часто выполняют армопояс из кирпича на стены из газобетона, который представляет собой обыкновенную кладку, дополнительно усиленную арматурной сеткой. Обычно применяют для упрочнения хозяйственных построек и одноэтажных домов с односкатной крышей. В таком случае армирование осуществляют между рядами кирпичной кладки, используя кладочную сетку с величиной ячеек 50х50 миллиметров из прута сечения 4-5 миллиметров.

Сетку укладывают в каждый ряд, кирпич используют забутовочный полнотелый марки минимум М100. Актуален данный тип армопояса и для двухскатных крыш, так как благодаря ему удается изменить высоту стены, обложить стропила, кобылки и опорную доску.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
