Многофункциональное отопительное устройство: правила сооружения недорогой печи-камина своими руками

Виды печей-каминов с дымоходом: чертеж и схема

Распространены несколько основных планов печей-каминов, которые располагаются в помещении, например, в частном доме.

Фото 1. Отопительная печь-камин из красного кирпича установлена в просторном помещении деревянного дома.

В качестве первого варианта рассматривается печка с большой лежанкой, которая представляет собой довольно крупную постройку, не подходящую для небольших домов.

Однако такая конструкция имеет ряд своих преимуществ:

Может выполнить функцию обогрева помещения. Если система дымовых каналов в такой печи сделана с учетом необходимости обогрева нескольких комнат, то от дымохода могут отапливаться также и помещения, которые расположены вдоль самого дымоотвода.

Фото 2. Чертеж простой отопительной кирпичной печи-камина с порядовкой и указанием размеров в миллиметрах.

  • В случае строительства конструкции с камерами для приготовления пищи, печка может заменить кухонную плиту или, в случае возникновения проблем с газоснабжением, выступать основным средством для приготовления различных блюд.
  • При необходимости, лежанка, возведенная в качестве пристройки к печи, может быть использована как дополнительное спальное место с обогревом.
  • Создание двух топок в такой конструкции позволяет отапливать только ту часть, которая необходима в конкретный момент времени, а использование обеих топок увеличивает теплоотдачу постройки.

Схема подобного сооружения выглядит следующим образом:

два поддувала с дверками, расположенными под топками – одно под камином, другое – под печью;

Фото 3. Схема многофункциональной кирпичной печки-камина с варочной поверхностью и второй топкой. Слева показано расположение дымовых каналов.

  • дымовые каналы для каждой топки, которые, при желании, могут быть объединены в один дымоход;
  • топка печи и собственно каминная часть, которые, при необходимости, могут быть выведены на противоположные стороны конструкции и, таким образом, будут располагаться в разных частях дома;
  • дымоход, который может идти через несколько помещений.

Важно! Большие габариты конструкции возникают из-за создания полноценной лежанки

Пристенная отопительная печка из кирпича

Этот вариант печки представляет собой довольно компактную конструкцию, предназначенную для отопления, а также для создания уюта. Она занимает гораздо меньше места в помещении, но для приготовления пищи ее использовать проблематично.

Ключевая особенность такого устройства – и камин, и собственно печка.

Они объединяются в конструкцию, которая может, при необходимости, топиться и играть роль обогревающего приспособления сразу на два помещения, к смежным стенам которых оно присоединено.

Чертеж такой конструкции выглядит следующим образом:

  • поддувало под печной топкой с системой дымовых каналов для отведения лишних газообразных продуктов горения;
  • топка с колосниковой решеткой и зольником;
  • топка камина с порталом и системой дымовых каналов для отведения дыма в дымоотвод;
  • дымопровод в виде единой трубы.

Справка! Варочная поверхность в такой конструкции отсутствует, что не позволяет готовить на ней. Печные каналы от каждой топки лучше объединить в один дымоход, что никак не ухудшит тягу, но позволит сэкономить на материале.

Вариацией подобной конструкции может служить печка-камин, у которой в основании лежит квадрат. Прибором зонируют помещения, если перед ним ставится такая дизайнерская задача.

Чем отличается многофункциональная печь для отопления

Этот вид отопительной конструкции представляет собой сложную конструкцию, которая отвечает сразу нескольким задачам:

  • обогрев помещения (может использоваться как в качестве самостоятельного отопительного прибора, так и в комплексе с имеющимися газовыми агрегатами);
  • приготовление еды, при условии монтажа соответствующих приспособлений в такую конструкцию;
  • декоративная задача при использовании камина.

По своим габаритам конструкция отличается тем, что может быть как очень большой (например, в случае, когда к ней пристраивается лежанка), так и относительно компактной (если используется ограниченное количество приспособлений для приготовления еды).

Ее схема выглядит следующим образом:

  • поддувала для печной и каминной топки;
  • под камином можно расположить нишу для просушки дров;
  • система дымовых каналов от каждого приспособления для приготовления пищи (если они топятся самостоятельно);
  • дымоотвод (может быть один на все топящиеся части печи, иногда конструируют самостоятельный элемент для каждой части).

Внимание! При расположении такой конструкции в доме лучше всего разместить ее каминной частью в гостиную или спальню, а топкой печи и приспособлениями для приготовления пищи – в сторону кухни

Расчет и схема камина из кирпича

В этом разделе не обойтись без скучных цифр и вычислений, но если его пропустить, результат строительных усилий будет слишком веселым, особенно для ваших завистников и недоброжелателей. Основные размеры будущего камина:

  • Площадь камеры сгорания напрямую зависит от объема отапливаемой комнаты в соотношении 1:100. То есть для холла в 100 м2 необходимо предусмотреть не меньше 1 квадратного метра под топку – а сама площадь камина будет больше на толщину его стен;
  • Соотношение глубины топки с шириной выдерживают в пределах 1:2.5-2:3, т.е. высота всегда больше ширины. Например, для небольшой камеры сгорания в 0.5 м2 оптимальной глубиной будет 30-50 см – соответственно на ширину отводим от 1 до 1.4 метра.
  • «Парадное» отверстие топки, ее пышущий жаром портал, обычно вытянут по высоте в соотношении 2:3. Для уже упоминавшейся площади топки в 0.5 м2 кирпичный портал будет равен 60-70 на 80-90 сантиметров – есть где развернуться рукотворному огню;
  • Площадь дымового отверстия тоже привязана к площади топочной камеры с масштабирование 10-15 к одному. Высота дымовых труб не должна превышать 4-5 метров, иначе тяга будет недостаточной.

Кладка камина своими руками потребует предварительных чертежных усилий, потому что каждый кирпичный ряд необходимо вычертить в масштабе, лучше на линованной бумаге. Каждый ярус кирпичей обозначается условным знаком, учитывается необходимость предварительной обработки блоков – ведь в ход пойдут и половинки, и четвертинки, и отпиленные под углом кирпичики. Кроме того, такой чертеж поможет точно рассчитать количество материала – каминный кирпич недешево стоит, лишняя переплата никому не нужна

Классическая конструкция камина из кирпича

Традиционную схемудровяногокамина из кирпича можно разбить на несколько составляющих:

  1. Фундамент. Большой вес конструкции не позволяет размещать ее непосредственно на полу комнаты.
  2. Основание. Так как фундамент выполняется из цементно-песчаного раствора, а он не является жаропрочным, поверх него кладутся два-три ряда кирпичей.
  3. Подовая часть. Выкладываемая кирпичом из специальных жаростойких пород глины, она служит основанием, на котором происходит горение закладываемого топлива.
  4. Портал. Данная часть является своеобразным лицом всего камина. Это обрамление, сложенное вокруг открытой части топливника.
  5. Топливник. Это ниша, в которой происходит сгорание топлива.
  6. Дымосборник. Камера, начинающаяся после каминного зуба. Имеет наиболее широкое сечение в своем основании и сужается кверху.
  7. Каминный зуб. Это наклонный выступ, размещенный на задней стенке камина. Он сужает отверстие для выхода дыма в дымосборник, вследствие чего повышается скорость выходящих газов и снижается вероятность задымления помещения в случае открытых каминов.
  8. Дымоход. Труба, служащая для отвода газообразных продуктов сгорания.
  9. Задвижка. Расположенная в начале дымохода, она служит для регулировки тяги проходящего воздуха и интенсивности горения пламени.

Изображение классического камина из кирпича в разрезе можно увидеть на фото ниже.

Классический камин в разрезе

Раствор для кладки камина

Выложить камин не просто, важно использовать качественные смеси и правильно развести консистенцию. Проще всего приобрести уже готовы смеси, как правило, их продают в мешках по 20-30 кг

Они лучше тем, что уже расфасованы согласно классификации и норм

Кстати, помимо состава обращайте внимание на технические параметры, то есть на уровень термостойкости. Ведь помните, что камины в принципе используются чаще, поэтому топка должна обладать отличными термическими показателями.
Можно сделать раствор собственноручно, однако для этого понадобится песок, лучше всего мытый, чистый, просеянный с диаметром в 0,2-1,8 мм

Также лучше использовать глину только жирную. Подобрать консистенцию сложно, при достаточно сильном избытке глиняной смеси, он станет растрескиваться либо течь. А вот, наоборот, когда не достаточно глины, не будет прочности.

Раствор для кладки

Глину стоит подбирать лучше чистую, в которой минимальное содержание примесей. Наиболее оптимальным вариантом считается, так называемая синяя глина, но можно использовать и классическую красную. Помните, что пропорции должны совпадать со следующими: 1/1 или 1/3.
Однако точное соотношение подбирается уже непосредственно на месте, можно сказать на глаз. Для контроля можно воспользоваться народным способом, итак, на кирпич кладется раствор в 5 см. сверху кладем еще один кирпич. Принцип в том, если после пяти минут, взяв верхний кирпич, нижний не отвалится, значит, раствор подходящий.
Помните, что строительство потерпит избыток глины, но вот её недостаток, точно скажется на прочностных характеристиках сооружения. Но, конечно, же, для простого строительства, настолько сильно заморачиваться с этим не нужно, лучше купить уже готовую смесь.

Расчет размеров

Размеры топочной камеры вычисляют с учетом габаритов отапливаемой комнаты. Все камины условно разделяют на три группы: большие, маленькие и средние. Мини камин своими руками строят для обогрева помещения размером до 12 м². Для небольшого очага делают топку шириной от 40 до 42 см, глубиной от 30 до 32 см и высотой 42 см. Топку делают узкой и вытянутой либо квадратной.

Другой вид маленьких каминов подходит для комнат размером от 13,5 до 15 м². Топку делают высотой от 45 до 49 см, шириной от 45 до 50 см, глубиной 32 см. Для мини-каминов делают дымосборники высотой от 57 до 60 см.

Для комнат размером от 18 до 25 м² подойдет портал шириной от 60 до 70 см. Высоту подбирают от 56 до 63 см, а глубину от 32 до 35 см. Для дымосборника нужна высота от 63 до 66 см. Топку среднего камина делают квадратную либо прямоугольную, располагая более длинную сторону горизонтально.

Просторные комнаты с площадью от 30 до 40 м² обогревают большими каминами. Высота топки для них составляет от 70 до 77 см, ширину подбирают от 80 до 90 см, а глубину от 40 до 42 см. Для дымосборника необходима высота от 70 до 80 см.

Важно! Для всех типов очага минимальная высота задней стенки составляет 36 см, а наименьший диаметр дымохода – 14 см.

Отношение высоты и глубины топки составляет 2:3. Если топочная камера слишком глубокая, очаг плохо отдает тепло. Весь нагретый воздух уходит в дымоход. При небольшой глубине дым и копоть проникают в комнату. Размеры дымохода также зависят от габаритов топки. Для него подбирают трубу диаметром больше десятой части ширины.

Схема, порядовка и чертеж камина из кирпича

Перед работой обязательно нужно обзавестись эскизами и чертежами. Можно позаимствовать готовые или нарисовать самому, указав размеры и особенности возводимой конструкции.

Если говорить о порядовке, необходимо определиться с типом и расположением камина:

  • Угловой камин с круглой аркой
  • Угловой камин с прямоугольной аркой
  • Камин с подиумом около стены
  • Классическая печь-камин

Печь-камин

Классический кирпичный камин своими руками должен служить не только элементом декора, но и источником тепла, быть удобным и безопасным в эксплуатации. Простейшая схема подобной модели имеет следующий вид:

  • Основа камина – просторная топка, закрывающаяся дверцей из огнеупорного стекла
  • Под ней обустраивают зольник для сбора и удаления продуктов горения
  • Сверху обустраивается дымовой канал из материала, обладающего высокой теплоемкостью

Порядовка камина-печи из кирпича выглядит следующим образом (с наглядными изображениями):

  1. Два первых ряда будут служить основанием и выкладываются полностью, начиная с третьего нужно предусмотреть проемы для поддувальных и прочистных дверок, дымовой канал


Дно топки начинают укладывать с шестого ряда, для него используют шамотный кирпич (желтый), тоже самое продолжается в рядах 7-9. После монтируется между зольником и топкой колосник
В рядах 10-12 продолжают тоже самое, но предусмотрев на лицевой стороне топочное отверстие. Перед укладкой 13 ряда нужно монтировать дверку, 14 ряд будет иметь вертикальный верхний свод

Ряд 15 должен выровнять свод, 16 – образовать каминную полку. Перекрытие топки делают на 17 ряду и полностью завершают на 18, оставив под дымовой канал небольшое отверстие
Заслонку подходящего размера монтируют в 19 или 20 ряду. Последующие 7 рядом будут составлять стенки дымохода и печи, а в ряду 27 кладется для поддержки печного перекрытия металлическая полоса

Ряды 28-30 выкладываются из красного кирпича и представляют собой печное перекрытие. Затем обустраивается колодец для дымовой трубы (высота определяется в каждом конкретном случае). При этом следует образовать перевязку швов, чтобы каждый последующий ряд перекрывал стыки предыдущего


Между вторым и третьим рядом колодца необходимо смонтировать вторую заслонку

Возможно вас так же заинтересует инструкция о том как сделать печь барбекю

Другие варианты порядовок

Пошаговое видео руководство по кладке:

https://youtube.com/watch?v=yGT2IeVQGU0

Порядовка углового камина с полукруглой аркой:

Порядовка камина аркой в виде прямоугольника:

Камины с подиумом:

Несколько советов

Выбирая расположение камина в любом конкретном помещении, нужно учесть наличие и путь сквозняков. Оптимальное решение – располагать конструкцию подальше от оконных проемов и дверей, также от мест пересечения воздушных потоков между ними.

Огнеупорный раствор применяют для кладки шамотного кирпича, кирпич керамический кладут на обычную песчано-глиняную смесь. Ее готовят по инструкции на упаковке. Приготовление раствора –процесс долгий. Необходимо использовать чистую и хорошо размягченную глину, выдержанную в воде до 2-3 дней.

Если неправильно приготовить клеящий раствор, в скором времени под действием высоких температур кирпичная кладка начнет разрушаться, трескаться. Необходима наружная отделка поверхностей или нет – каждый решает для себя. Многие предпочитают оставить все как есть, аккуратно обработав швы.

Видео инструкция

Подводим итог

Если подойти к работе со всей ответственностью и основательно подготовиться, выложить кирпичный камин своими руками сможет каждый. Но даже небольшие ошибки могут негативно сказаться на конченом результате. В итоге можно получить недолговечную конструкцию, не оправдывающую ожиданий.

Сомневаясь в своих силах, необходимо обратиться к специалисту. Оценив наглядно обстановку, он поможет с наиболее сложными этапами и даст несколько ценных советов.

Строим камин самостоятельно

Если следовать ниже приведенной инструкции, то уже в ближайшее время ваш дом украсит настоящий чудо-камин.

Порядок проведения работ:

  1. Зарисовка эскизов будущего сооружения.
  2. Выбор строительных материалов.
  3. Кладка камина из кирпича.
  4. Монтаж дымохода.
  5. Установка металлических элементов.
  6. Декоративная отделка.

Зарисовка эскизов будущего сооружения

Все строительные работы начинаются с проектирования, вне зависимости от того строите вы камин в эксплуатируемом здании или во время постройки дома. Для составления проекта лучше всего подойдет бумага-миллиметровка или листы в клетку.

В первую очередь нужно рассчитать глубину топливника, высоту дымосборника, угол кладки боковых стенок топки, высоту сужения для выхода дыма в дымосборник. Если предполагается установка круглой трубы, то размеры ее сечения могут быть меньше, чем при монтаже прямоугольного или квадратного дымохода. Для трубы высотой в 5 метров прямоугольное сечение должно быть равно 66 кв. см, квадратное сечение — 62 кв. см, а круглое — 56 кв. см.

Пример расчета размера камина для помещения площадью в 20 кв. м

Ширина портала камина обязательно должна быть кратной ½ длины кирпича, а высота портала кратная высоте кирпича и 0,5 см кладки, что равно 7 см. В нашем случае ширина портала будет равна трем кирпичам или 77 см, а высота равно 7 рядам кладки или 49 см.

Для комнаты в 20 кв. метров мы рекомендуем установить кирпичный камин следующих параметров:

  • Высота портала — 53,5 см (семь рядов кладки).
  • Ширина топки — 79 см (три кирпича).
  • Глубина топки — от 1,5 до 1,75 кирпича.
  • Сечение трубы равно 14 см на 27 см.

Приступая к выполнению порядовок помним, что первый ряд лучше укладывать на ребро, а последующие ряды кладутся плашмя. Дно топки возвышается над полом минимум на три ряда кладки. Мы представим вам несколько схем порядовок для каминов.

Схема № 1. Порядовка углового самодельного камина

Схема № 2. Порядовка пристенного камина для комнаты в 20 кв. метров

Схема № 3. Английский камин

Тщательно составив проект можно подсчитать количество кирпича необходимого для строительства выбранной модели камина. Высчитывая каждый ряд, учитываем, что все единицы считаются, как целый кирпич.

Выбор строительных материалов

Для возведения камина нужен строительный материал лучшего качества.

  • Кирпич. Нам понадобится огнеупорный (шамотный) кирпич. При покупке кирпича тщательно проверяйте каждое изделие отдельно. Цвет должен быть оранжево-красный, все углы целые, никаких сколов и надломов, при постукивании звучать чистый звук.
  • Песок . Фракция песка должна быть не больше 1,5 мм. Материал тщательно просеивается через мелкое сито. Для более качественной кладки песок промывают.
  • Глина. Нужна темно-красная или коричневая глина без примесей. Если есть возможность достать кембрийскую глину, это будет самым лучшим вариантом для кладки камина.
  • Портландцемент. Отличным вариантом будет выбор марки 300.
  • Щебень . Этот материал фракцией до 6 мм нужен для изготовления бетонного фундамента.
  • Дымовая заслонка
  • Арматурные стержни . Их понадобится не меньше 20 шт. длиной в 70 см и диаметром в 1 см.
  • Колосниковая решетка
  • Каминный экран

Камин своими руками из кирпича – обустройство фундамента

Прочная несущая основа должна быть заложена в любом проекте камина из кирпича, иначе вся тяжелая конструкция может непредсказуемо развалиться. К сожалению, на этапе капитального строительства здания такой фундамент закладывается редко. Для основательного кирпичного камина понадобится:

  • Мини-котлован не менее полуметра в глубину и размерами по ширине и длине на 30-35 см больше, чем габариты самого камина;
  • Уложить на дно котлована песок или песчано-гравийную смесь, в зависимости от влажности грунта. Если в вашем регионе грунт относится к пучинистому типу, закладываете песчано-гравийную основу в выкопанный мини-котлован, в несколько слоев, с трамбовкой каждого слоя;
  • Установить на ровный гравий деревянную опалубку на 15-20 см больше каминных габаритов, точно выставив ее края по уровню. Уложить в опалубку арматурные стержни крест-накрест, заварив их стыки сварочным аппаратом. Высота опалубки зависит от веса камина, но должна быть не менее 15 см;
  • Заливка опалубки цементно-гравийно-песчаным раствором. После ее застывания просвет между фундаментом камина и старым полом засыпается чистым песком. Прямой контакт между ними запрещен – разный уровень нагрузки приведет к растрескиванию линии стыка, а песок хорошо исполнит роль компенсатора деформаций. Уровень фундамента может быть на 5-7 см ниже, чем уровень пола в комнате.

Приступать к возведению камина своими руками из кирпича следует после застывания бетонного фундамента, на что следует отвести не мене 2 суток. Сотни килограмм тяжелой конструкции должны иметь под собой полностью «схватившуюся», ровную и прочную основу. Глина для швов замачивается за 5-7 дней до кладки в большой бочке, ее необходимо периодически размешивать. Песок для раствора просеивают и промывают несколько раз. Каждый кирпичный блок непосредственно перед укладкой на раствор замачивают в ведре с водой на 15-20 секунд для удаления воздушных пробок, даже если кирпич огнеупорный.

На фото – камин своими руками, baniizpestovo.ru

На фото – основание камина своими руками, sdelaipech.ru

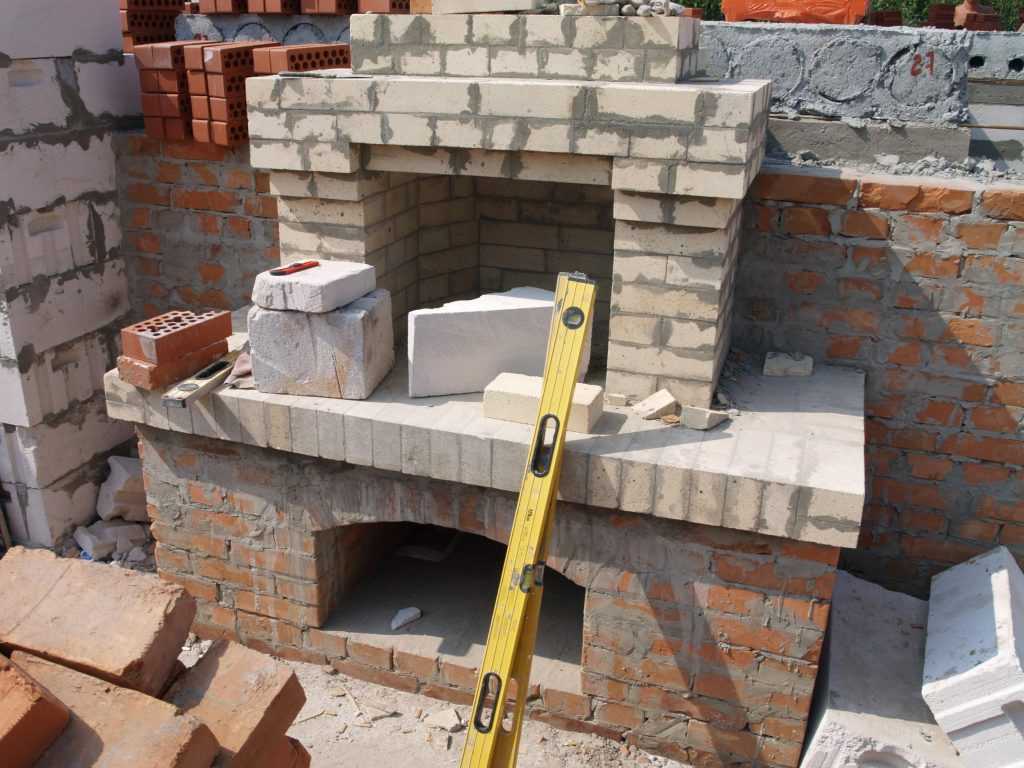

На фото – кладка камина своими руками, sdelaipech.ru

На фото – структура каминов, termosyst.ru

На фото – схема камина, housestars.ru

Фундамент под печь

Основу для самодельной печи делают в момент застройки, так как кирпичная печь требует крепкого основания

Сначала выкапывают яму. Нужно учесть, что ширина и длина ямы должна превышать размер фундамента на 20 см

После котлован выравнивают, и на половину засыпают просеянным песком, хорошо уплотняют и разравнивают. Поверх песка укладывается гидроизоляция, и ставиться опалубка.

Дальше все свободное пространство заливают раствором из бетона, доводя его до уровня земли. Обязательно проверти поверхность на горизонтальность с помощью – строительного уровня.

Через 5-6 дней бетон должен затвердеть. После чего разбирается опалубка, кладут гидроизоляцию и доводят фундамент до пола. Довести фундамент до пола можно двумя способами:

  • выложить из кирпича;
  • заново построить опалубку, залив ее бетоном до начала пола.Все пустоты засыпают песком, утрамбовав его.

Рецепт бетонного раствора – одна часть цемента содержит 2,5 части песка и четыре части гравия.

Поэтапное руководство по самостоятельной кладке камина

Схема камина из кирпича

Первый этап – выбор места для возведения камина. Прежде всего, запомните, что камин нельзя располагать в непосредственной близости с легковоспламеняющимися изделиями. Изучите потолок и крышу своего дома. Для установки камина нужно подобрать такое место, чтобы дымовая труба не проходила через балки и перерубы.

Второй этап – подготовка к устройству фундамента. Камин строится на индивидуальном фундаменте. Сначала подготавливается углубление для заливки бетона. Прибавьте к габаритам будущего камина по 100-150 мм на каждую сторону, и вы получите оптимальные размеры фундамента.

Глубина ямы подбирается индивидуально. Традиционно она составляет 300-500 мм. Конкретное значение определяется в соответствии с особенностями состава почвы. К примеру, если в грунте много песка, будет достаточно и 30-сантиметрового углубления. В противном случае придется покопать немного глубже. Сначала дно котлована засыпается небольшим слоем песка, который нужно обязательно утрамбовать. После засыпается слой щебня.

Угловой кирпичный камин

Третий этап – приготовление и заливка раствора. Для такого фундамента подойдет простой цементный раствор. Приготовьте его из части цемента, такого же объема воды и в 3 раза большего количества песка. Тщательно перемешайте компоненты до получения однородной массы и вылейте ее в подготовленную яму. Выровняйте раствор при помощи мастерка. Подождите, пока цемент застынет, уложите поверх заливки гидроизоляционный материал (обычно используется рубероид, укладывается в 2 слоя) и приступайте к кладке.

Четвертый этап – устройство опалубки. На этом этапе вам необходимо установить опалубку. Подготовьте деревянные доски, брусья, пластины и клинья. Клинья размещаются под деревянными брусками.

Пятый этап – выкладка опорных частей. Разметьте ряды по опалубке с учетом толщины будущих швов. Камин будет состоять из нечетного количества рядов кладки. Центральный кирпич принято называть замковым. Он устанавливается вертикально, в центральной точке.

Схема устройства камина

Шестой этап – создание клинчатой перемычки. Этот элемент должен по обеим сторонам укладываться в направлении замкового кирпича. Укладка делается так, чтобы в центральной части перемычку можно было без затруднений расклинить с центровым кирпичом. Для проверки правильности швов используйте шнур. Закрепите его в местах стыка перемычки с боковыми перегородками.

Клинчатая перемычка. 1 — направление опорной плоскости: 2 — замковый кирпич

Боковые стенки должны иметь достаточную толщину и ширину, иначе они попросту не справятся с поступающими нагрузками. Там, где клинчатая перемычка сопрягается с боковыми перегородками, нужно сделать стяжки. Для их создания используются стальные полосы. Концы таких полос должны быть загнуты кверху.

Седьмой этап – устройство перемычек арочного и лучкового типа. Структура этих элементов имеет отличия от конструкции клинчатой перемычки. Поверхности рассматриваемых перемычек должны формировать дуги с определенным радиусом. В случае с перемычками лучкового типа их радиус должен превышать половину расстояния между боковыми стойками. Рассматриваемые перемычки равномерно выкладываются с обеих сторон

Уделите внимание швам — они должны быть клиновидными

Устройство перемычек и арок

Для проверки точности кирпичной кладки и устройства швов используйте шнур. Перемычку расклиньте замковым кирпичом.

Перемычкам необходимо дать настояться в опалубке. На выдержку будет требоваться разное время. Конкретный срок зависит от температуры окружающей среды и качества раствора. К примеру, летом на это может потребоваться 1-3 недели. Чем холоднее, тем больше понадобится времени.

Восьмой этап – выкладка топливника

На этом этапе особое внимание необходимо уделять задней стенке топливника. Если в стенке планируется устройство экранов, кладка выполняется по лекалу

Для изготовления лекала подойдет обрезная доска.

Угловой камин. Кладка топливника

Будьте предельно внимательны при кладке камина. Ориентируйтесь на имеющиеся чертежи. Ошибки при укладке даже единственного кирпича неизбежно приведут к нарушению кладки дальнейших рядов, и исправить дефекты получится далеко не во всех ситуациях. Поэтому лучше сразу делать все так, как того требует технология.

Поэтапное строительство кирпичного камина

После того как чертеж составлен и подготовлены материалы, можно начинать строительство камина.

Закладка фундамента

Фундамент под камин лучше закладывать в процессе возведения основания главного строения.

Стандартная схема закладки основания, как правило, выглядит следующим образом:

  1. Вырывается котлован, глубина которого должна составлять не менее 0,5 м. Его дно засыпается щебнем и утрамбовывается, чтобы получилась ровная поверхность.
  2. Из досок сооружается опалубка, и устанавливается в яму.
  3. Опалубка накрывается слоем гидроизоляционного материала и засыпается щебнем.
  4. Весь периметр котлована заливается цементным раствором таким образом, чтобы до уровня пола оставалось не менее 6 см. После чего поверхность выравнивается и накрывается пленкой до того момента, пока полностью не затвердеет бетонная смесь.

Процесс затвердевания цементного раствора обычно занимает несколько недель. В течение этого периода необходимо его немного смачивать водой, чтобы не допустить появления на нем трещин.

Кладка кирпичной конструкции

Для дальнейшего возведения камина потребуется предварительно приобрести в готовом виде или сделать своими руками специальный глиняный раствор.

Чтобы самостоятельно его изготовить, необходимо будет замочить глину на 2–3 дня, после чего пропустить ее через металлическое сито. В полученную кашицу добавить воду и песок, где соотношение частей должно быть равным 8:1:8. Готовый раствор при правильном соблюдении пропорций по консистенции напоминает сметану и не прилипает к рукам.

Перед тем как начинать кладку, следует на высохший фундамент уложить пару слоев рубероида для гидроизоляции. Нулевой ряд, как правило, выкладывается сплошной линией на цементный раствор, а все дальнейшие – согласно разработанной схеме-порядовке, соединяясь между собой глиняной смесью.

Чтобы кладка получилась более устойчивой и надежной, необходимо каждый кирпич перед использованием помещать в воду приблизительно на одну минуту. Данная процедура позволит выпустить из него скопившийся воздух и предотвратить поглощение им влаги из глиняной смеси в процессе установки.

Возведение дымохода

Кладка дымохода – один из важных шагов при создании камина своими руками. От ее качества будет зависеть тяга и возможное попадание продуктов горения в виде газа в помещение.

Возводить часть дымохода внутри здания можно с помощью глиняной смеси, а дальнейшую кладку лучше делать, воспользовавшись цементом. Все внутренние стенки следует протереть ветошью, заранее смоченной в глиняном растворе. Это позволит избавиться от появившихся трещин и выровнять поверхность.

Для защиты конструкции от слишком высоких температур в зоне перекрытия необходимо выложить распушку, которая обкладывается войлоком, смазанным глиняным раствором.

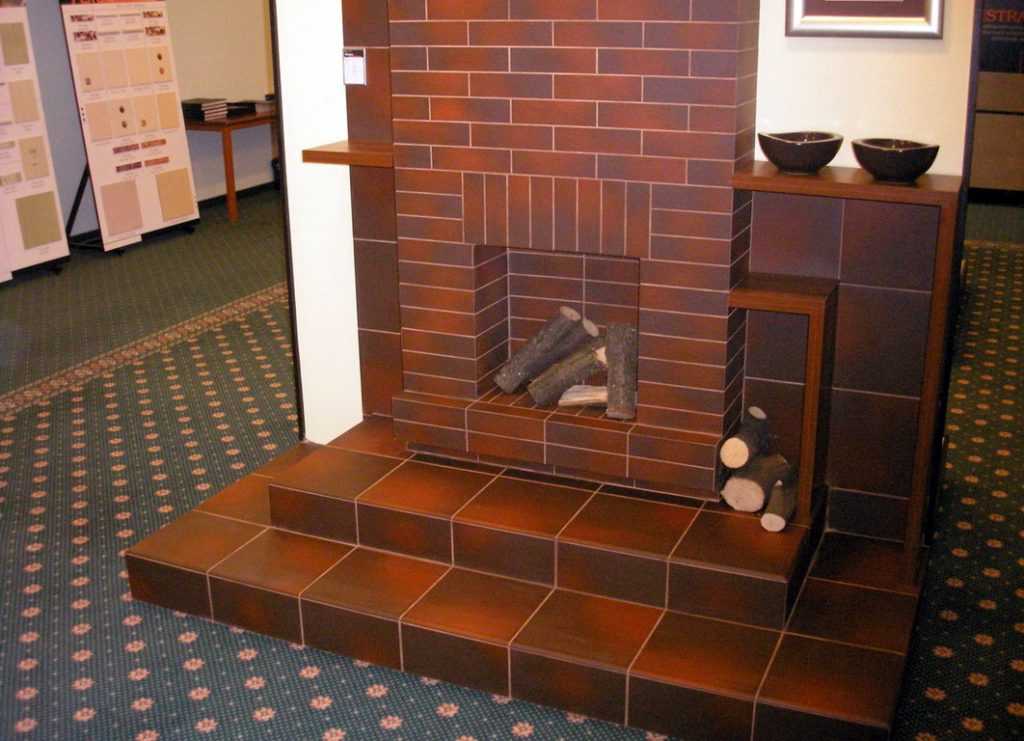

Облицовка камина

Отделку камина выполнять вовсе не обязательно, если кладка сделана аккуратно, достаточно обработать швы с помощью затирки.

Однако нередко внешний вид камина изменяют, чтобы получить из него не только отопительное устройство, но и изысканный элемент интерьера. Чаще всего для облицовки используются такие материалы как:

  • декоративная штукатурка;
  • керамическая плитка;
  • камень.

Отделку можно дополнить красивыми коваными изделиями или, например, стеклянными фигурками.

Строительство камина из кирпича своими руками – процедура не из простых, но, если подойти к этому процессу серьезно и тщательно следовать рекомендациям специалистов, можно возвести надежную конструкцию, которая будет не только обеспечивать дом теплом, но и создаст уютную атмосферу.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
