Зачем, чем и как производится усиление проема в кирпичной стене?

Глубина заведения на стены

Все перекрытия, независимо от способа монтажа, можно укладывать на фундамент или несущие стены из кирпича, ж/б панелей, газобетона или пеноблоков.

Глубина опиранияэто расстояние, на которое плита ложится на несущий элемент.

Важно знать, на сколько можно опирать пустотное железобетонное изделие. Эта глубина зависит от материала, из которого возведены несущие конструкции:

  • кирпичные – от 9 до 12 см;
  • панельные – от 5 до 9 см;
  • газобетонные или пеноблочные – от 12 до 25 см.

Несоблюдение рекомендованной глубины укладки, чревато разрушением стен, из-за неправильно распределенных нагрузок. Недостаточная глубина приводит к раскрашиванию внутреннего слоя кладки и штукатурки, или к растрескиванию панелей. Излишнее расстояние, занятое под опору, приведет к разрушению внешней части стены.

Схема правильного и неправильного узла опирания на кирпичную стену:

Важно!Чрезмерная глубина опирания на несущую стену создает мосты холода и неправильное распределение нагрузок, что, соответственно, приводит к большим теплопотерям и ведет к постепенному разрушению здания.

Выдержка из СНИП

СП «Крупнопанельные конструктивные системы. Правила проектирования»

4.3.17 Глубину опирания сборных плит сплошного сечения на бетонные и железобетонные стены в зависимости от характера их опирания принимают не менее:

  • 40 мм ― при опирании по контуру, а также двум длинным и одной короткой сторонам;
  • 50 мм ― по двум сторонам и пролете 4,2 м и менее, а также по двум коротким и одной длинной сторонам;
  • 70 мм ― по двум сторонам и пролете более 4,2 м.

Опирание многопустотных плит безопалубочного формования на стеновые панели производится по двум сторонам, то есть по балочной схеме с глубиной опирания не менее 80 мм для плит высотой 220 мм и менее, и не менее 100 мм для плит высотой более 220 мм.

Во всех случаях максимальная глубина опирания многопустотных плит безопалубочного формования принимается не более 150 мм.

Опирание по трем и более сторонам многопустотных плит безопалубочного формования (заведение продольной стороны плит в стены) не допускается.

Ремонт или смена чердачного перекрытия

Полезная нагрузка на чердачное перекрытие обычно принимается равной 75 кг/м². Ориентировочное сечение балок в зависимости от ширины пролета приведено в табл.3.

Таблица 3: Размер сечения деревянных балок чердачных перекрытий.

п/п Ширина пролета перекрытия, cм Расстояние между балками, cм Сечение балки, мм
шириной 50 мм шириной 60 мм шириной 70 мм шириной 80 мм шириной 90 мм шириной 100 мм
1 2 3 4 5 6 7 8 9
1 200 Зависит от сечения балки в пролёте 50х70 60х60 70х60 80х50 90х50 100х50
2 250 50х80 60х70 70х70 80х60 90х60 100х60
3 300 50х100 60х90 70х90 80х80 90х80 100х80
4 350 50х120 60х110 70х110 80х100 90х90 100х90
5 400 50х140 60х130 70х120 80х120 90х110 100х100
6 450 50х150 60х140 70х130 80х130 90х120 100х110
7 500 50х170 60х160 70х150 80х140 90х130 100х120
8 550 50х190 60х180 70х170 80х160 90х140 100х130
9 600 50х200 60х190 70х180 80х170 90х150 100х140

При использовании в качестве утеплителя опилок, керамзита или других материалов с объёмной массой 300-500 кг/м³ сечение несущих балок следует принимать таким же, как для железобетонных ригелей (табл.1) с полезной нагрузкой 150 кг/м³.

Чтобы межэтажные балки не прогибались, их следует тщательно рассчитывать (см. табл.1-4) и укладывать на расстояние не более 1 м друг от друга.

Толщина утеплителя чердачного перекрытия приведена в табл.4.

Таблица 4: Толщина утеплителя чердачного перекрытия.

п/п Утеплитель Ед. изм. Расчётная зимняя температура
-15°С -20°С -25°С -30°С -35°С -40°С -45°С
1 2 3 4 5 6 7 8 9 10
1 Минеральная вата и войлок объёмной массой до 200 кг/м³ мм 60 70 80 90 90 100 110
2 Опилки с известью объёмной массой до 300 кг/м³ мм 70 90 110 120 140 160 180
3 Керамзит или другой сыпучий материал объёмной массой до 500 кг/м³ мм 90 120 140 160 180 200 220
4 Шлак или другой сыпучий материал объёмной массой до 1000 кг/м³ мм 140 180 210 240 270

.

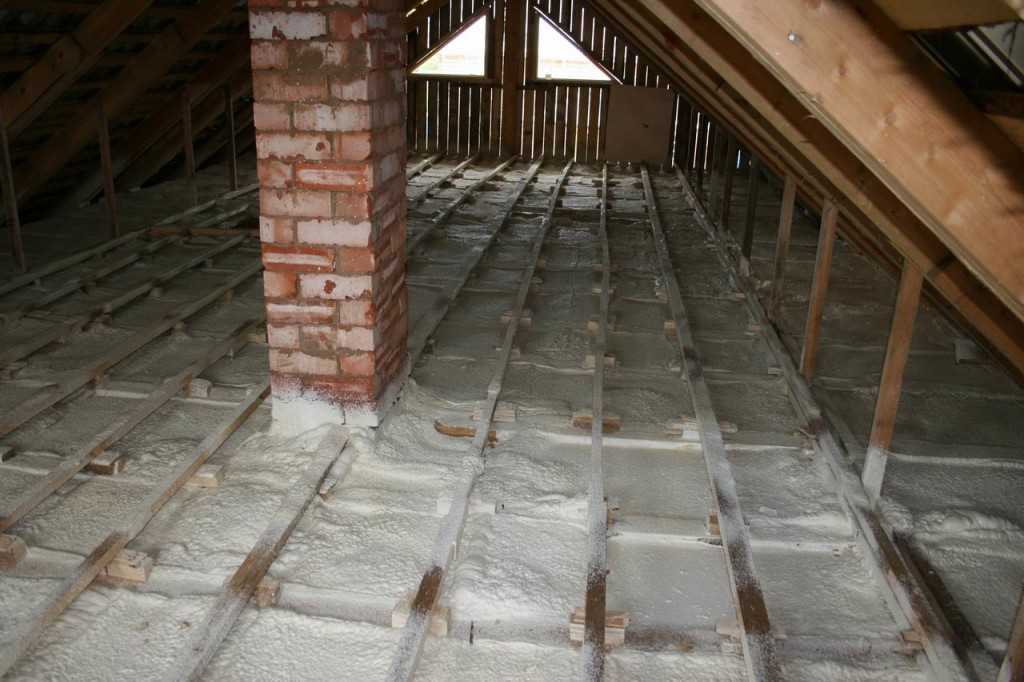

Бывает, что нельзя отдалить балку от печки (дымохода). В этом случае балку врубают в ригель, который в свою очередь, врубают в две балки, что немного ослабляет их. Чтобы уменьшить ослабление, такие балки лучше укладывать толстыми концами в сторону печки (дымохода).

В подобных случаях при необходимости балки стыкуют промежуточными ригелями (для крепления балок вокруг дымоходов и печей). Варианты крепления стыковки балок приведены на рис.6.

Крепление стыка балоквыполняютчерепных брусковс креплениемскобами или при помощи хомутовс прошивкой торцов гвоздями или скобами

Окна из облицовочного кирпича

Она подчеркивает контур, придает объем и выделяет окна на фасаде здания. Облицовка окна контрастным или рельефным кирпичом позволяет почти полностью изменить фасад. Облицовочный кирпич придает зданию более аккуратный и элегантный вид.

Окружение окон должно быть тщательно рассчитанным и симметричным по отношению к кладке основных стен и углам здания. Оригинальные красивые окна завершат вид фасада при условии тщательной заделки щелей с применением специальной кладки или использования кирпичных наличников.

Гармоничный вид фасада напрямую зависит от размеров и формы окон, а точнее, от того, насколько они симметричны относительно углов здания и ширины простенков. Необходимо соблюдать определенные стандарты при строительстве стен зданий, но на практике нередко можно наблюдать несоответствия, которые желательно устранить перед укладкой облицовочного кирпича.

Как подбирать железобетонные перемычки

Итак, давайте сперва введем какие-то исходные данные. Допустим, нам надо рассчитать, какую перемычку следует брать для перекрытия пролета шириной 1350 мм в самонесущей стене толщиной 240 мм при высоте стены над проемом – 800 мм. Стройка ведется в зимних условиях.

Толщина стены 240 мм говорит о том, что нам понадобятся две брусковые перемычки шириной по 120 мм. В зимний период на самонесущую перемычку берут нагрузку от высоты стены, равной расчетному пролету. Расчетный пролет считается так:

1350 + 2*100/3 = 1420 мм

100 мм в данном случае – это минимальная глубина опирания перемычки. Так как высота кладки оказалась меньше расчетного пролета, в дальнейшем в расчетах будем использовать именно ее – 800 мм.

0,24*0,8*1,8*1,1/2 = 0,19 т/м = 190 кг/м

В этих расчетах 1,8 т/м3 – это вес кирпича, 1,1 – коэф. надежности, 2 – количество перемычек. Итак, нам необходимо выбирать перемычку из тех, чей индекс нагрузки не менее 2-х.

Как мы уже говорили выше, минимальная глубина опирания данных перемычек составляет 10 см, значит наименьшая возможная длина перемычки в нашем случае равна:

1350 + 100*2 = 1550 мм

Из списка типоразмеров нам могла бы подойти перемычка 2ПБ 16-2 длиной как раз 1550 мм и расчетной нагрузкой до 200 кг/м. Однако нам еще следует учесть нагрузку от собственного веса балки, которая равна 70/1,55 = 45 кг/м. То есть суммарная нагрузка будет составлять 190 + 45 = 235 кг/м, что превышает максимально допустимую для данной перемычки.

В нашем случае подойдет перемычка 2ПБ 19-3. Собственная нагрузка для нее составляет 80/1,94 = 41 кг/м. Тогда суммарная будет равна 190 + 41 = 231 кг/м, что не превышает допустимые 300 кг/м для этой балки. Длина перемычки составляет 1940 мм, и это тоже подходит для наших условий.

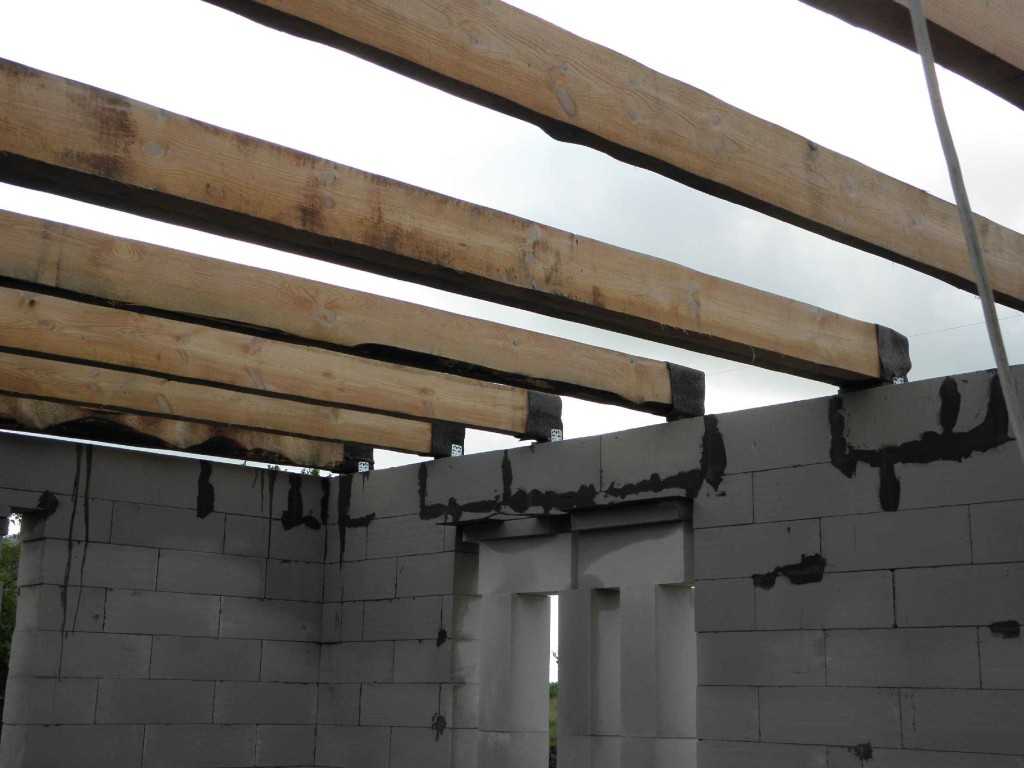

Опирание перекрытия на газобетон осуществляется посредством специальных армопоясов. Его изготовление необходимо для приема нагрузок от силы тяжести и конструкционных материалов следующих этажей или крыши. Что такое армопояс? Это монолитная конструкция из железобетона, повторяющая контуры стен. Армопояс возводится на несущих стенах, которые строят, применяя газобетон.

Для заливки армопояса подготавливают опалубку для бетона, которая представляет собой конструкцию для создания формы, в которую для жесткости укладывают арматуру.

Если опирание плит осуществляется на внутренние стены дома, стены строят таким образом, чтобы они опирались на фундамент. Армопояс на внутренних стенах под плитами перекрытия усиливает конструкцию, так как происходит распределение нагрузки по всей площади плиты. Армопоясом не считается конструкция, выполненная кирпичной кладкой на газобетон, а также усиление газобетонной кладки армированной сеткой.

Для опирания плит перекрытия предъявляют следующие требования:

  • перекрытия и покрытия должны устанавливаться на антисейсмические пояса;
  • соединение плит и пояса должны выполнятся механически прочными с применением сварки;
  • пояс должен выстраиваться во всю ширину стены, для наружных стен в 500 мм допускается его уменьшение на 100-150 мм;
  • для укладки пояса необходимо применение бетона классом не ниже В15.

Особенности

Особенности оконных блоков во многом предопределяют назначение помещений внутри здания. Через оконные проемы внутрь попадают не только лучи солнца, но вместе с ними и холодная температура и влажность. Поэтому при неправильном монтаже внутри дома поселятся плесень и сырость.

При изготовлении оконных проемов большое значение уделяется материалу изготовления стен.

Установленные стандарты и ограничения на оконные проемы мало востребованы в жилищном, особенно в частном строительстве. Владельцы частного строящегося жилья часто выбирают их форму и размеры по личным предпочтениям.

Ориентирование на собственный вкус приводит к тому, что готовые окна оказываются слишком маленькими или слишком большими. Иногда они устанавливаются в неправильных местах. Такой подход становится причиной перекоса рам, неплотного прилегания створок, образования конденсата. Внутрь окна порой попадает дождь, а роса появляется даже на стенах квартиры.

По правилам оконный проем должен появиться в стене в процессе строительства. Эти блоки очень редко делаются в цельной кладке.

Оконный проем должен обеспечить:

  • правильность установки рам;
  • надежность крепления оконной конструкции;
  • герметизацию;
  • вывод влажности;
  • тепло- и шумоизоляцию;
  • декоративность основной части экстерьера и интерьера жилья.

Горизонтали и вертикали конструкции должны быть точно вымеренными. Верхняя планка не должна прогнуться под весом стенового материала. Тип и место расположения окон нужно выбирать согласно стандартам.

Для правильного выбора достаточно изучить типовые параметры для оконных проемов, монтируемых в жилых или в подсобных помещениях.

В современном строительстве в основном используются готовые окна из ПВХ. Получается, что изначально разумнее выбирать изделия стандартных размеров. Проемы под стандартные конструкции подогнать проще, дешевле.

Индивидуальное изготовление конструкций к имеющимся проемам – всегда дорогостоящее удовольствие. Готовые окна и ПВХ на производствах изготавливаются по государственному стандарту, так как строители на стройке многоэтажных домов выполняют проемы по такому же государственному стандарту.

Обобщенное понятие для современных ГОСТов – обязательное наличие четвертей для проемов. Это выступы с наружной части стены, которые должны быть определенных размеров.

Наличие четвертей закроет щель снаружи между оконной рамой и стеной. Это позволит скрыть монтажный уплотнитель. Окна получат лучшую защиту от продувания и попадания влаги, выглядит вся конструкция красивей.

Четверть – это уголок облицовочного кирпича, который выступает на четвертую часть собственного размера. Обычно монтируется внутрь проема. Больший выступ будет мешать оформлению боковых откосов. Меньший размер уголка не даст гарантии для выпадения рам. Строительные стандарты предполагают точность совпадения до одного сантиметра.

Разберем подробнее параметры оконных проемов для стен из разных материалов.

Дверные и оконные проемы для домов из разных материалов

Планировка для частного дома во многом зависит от того, из каких материалов он возведен.

Дверной и оконный проем в деревянном доме

Организация окон и дверей в деревянных постройках требует подготовки специальной конструкции(каркаса). Ее задача — компенсация усадки сруба, характерной для деревянных строений.

Для выполнения установки проемов в бревенчатом коттедже потребуется:

  • Установка бруска с прокладкой для утеплителя на заранее подготовленный паз.
  • Монтаж обсадной коробки.
  • Обработка зазоров теплоизоляционными материалами.
  • Установка дверного полотна или оконного блока в обсадную коробку.
  • Декоративное оформление: установка отливов и откосов.

При установке обсады, очень важно оставить сверху зазор на случай усадки строения

Размеры зазора во многом зависят от степени влажности используемой древесины, при этом, не превышая 6-7% от всей высоты проема. Правильно монтируемая обсадочная коробка защитит окна и двери от «выдавливания» при усадке здания.

Дверная коробка и оконный проем в брусовом доме

Организация окон и дверей в сооружениях из бруса практически не отличается от монтажа оконных проемов в бревенчатом коттедже.

Как и в первом рассмотренном случае, для установки изделий требуется организовать обсадную конструкцию.

Обсадка монтируется без капитального крепления. Для ее установки используется система «шип-паз». Благодаря такой конструкции окна и двери не деформируются при усадке дома из бруса.

При установке необходимо следить за тем, чтобы монтажная пена не соединяла обсадку со стеной. В ином случае, обсадная конструкция не сможет опускаться вместе с усадкой дома.

Двери и оконный проем в кирпичном доме

Проведение работ в домах из кирпича требует установки специальных перекрытий. В качестве них можно использовать стальной профиль, железные прутки или железобетонные перемычки.

Окно в кирпичном доме устанавливается на высоте 10 рядов кирпичной кладки. Дверной проем должен монтироваться после 2 рядов кладки из кирпича. Эти параметры рекомендованы принятыми в строительстве нормативами. Однако они могут регулироваться в зависимости от высоты возводимого сооружения.

Особенности установки для сооружений каркасного типа

Если вы собираетесь установить оконные проем в каркасном доме, необходимо учесть особенности материала зданий данного вида.

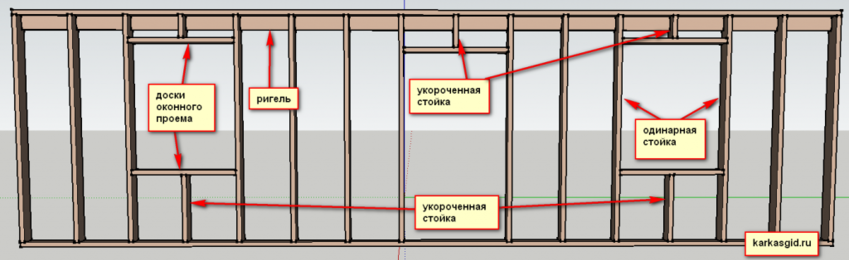

Строите по канадской технологии? Это значит, что вам необходимо использовать сдвоенные стойки. Такое решение позволит корректно распределить вес самой конструкции и вес окна без ущерба для всего строения.

В финских каркасных домах устанавливаются одинарные стойки для окон. Особый элемент каркасного дома — ригель позволит оптимально распределять вес конструкции.

Другие нюансы подбора оконных и дверных проемов

Как мы говорили ранее, организация проемов для дверей и окон требует соблюдения ряда нюансов.

К примеру, для каменных домов не рекомендуется использовать дверные полотна шириной больше 650 мм.

Установка балконного блока также имеет свои особенности. Верхняя линия балконной двери должна находиться на одной линии с верхней стороной окна. А наружная отделка пола должна превышать нижнюю линию балконного проема на 10 см.

Надеемся, что вам была полезна данная информация. Помните, что для реализации любых строительных проектов лучше обращаться к людям, имеющим профессиональный опыт в подобных вопросах.

Желаем успехов во всех ваших начинаниях! Забалуев С.А.

Выбор материалов для несущей конструкции

С материалом, идущим на устройство деревянных перекрытий, связано множество требований и ограничений, касающихся и качества древесины, и предельных нагрузок, и способов монтажа.

Требования к материалам

Устраиваются такие перекрытия по деревянным балкам, которые принимают на себя всю основную нагрузку и являются несущими элементами, от прочности которых зависит надёжность всей конструкции. Поэтому балки перекрытий должны отвечать следующим требованиям:

  • быть изготовленными из лиственницы, сосны или древесины других хвойных пород, обладающих высокой прочностью на изгиб;
  • иметь влажность не выше 14%, что достигается камерной сушкой либо в сухом проветриваемом месте в течение года после изготовления;

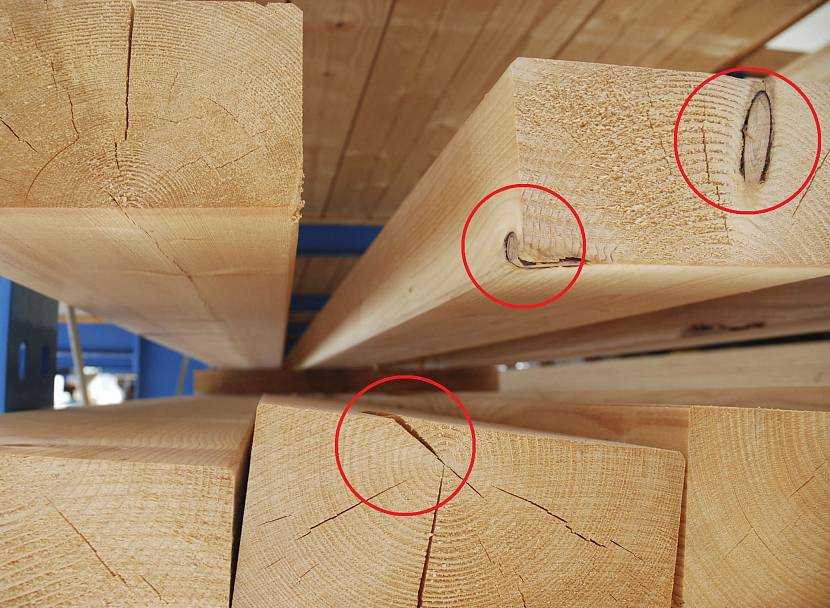

  • не иметь явных дефектов в виде больших глубоких трещин, множества сучков, свилеватости, косослоя и следов гнили.


Такие дефекты негативно сказываются на прочности балокИсточник metasold.com

Определение оптимального сечения

Балки или лаги для перекрытий делают из бруса, брёвен или толстых досок, установленных на ребро. Несущая способность каждой балки напрямую зависит от площади поперечного сечения, а всей конструкции – от длины пролётов без опор и шага между соседними балками. Все эти величины связаны между собой. Например, чем больше длина пролёта, тем больше должно быть сечение и меньше расстояние между горизонтальными опорами.

Для определения этих параметров нужно знать суммарную нагрузку, складывающуюся из веса самого перекрытия, отделочных материалов, установленной на этаже мебели и проживающих людей. Конечно, точно рассчитать её невозможно, поэтому при проектировании руководствуются значениями, указанными в строительных нормах и правилах (СНиП 2.01.07-85):

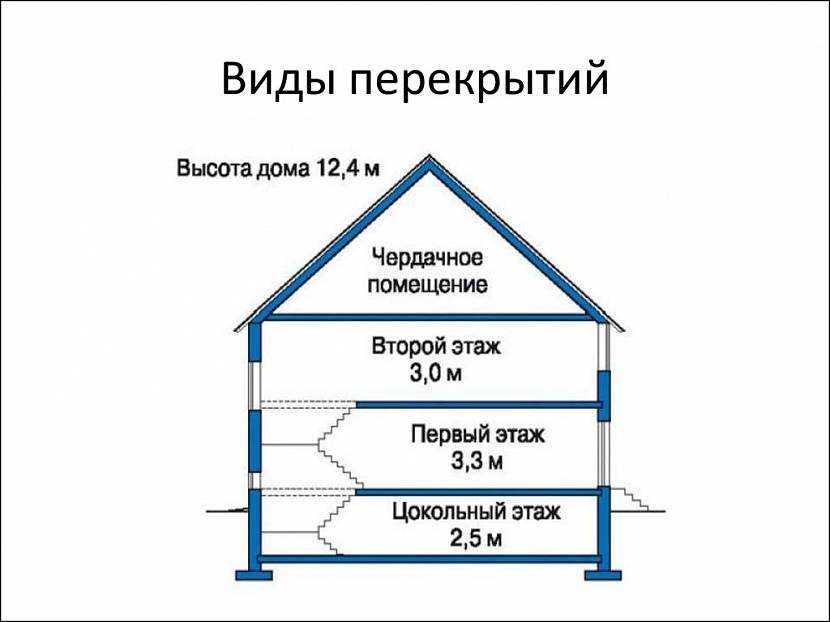

  • цокольное и межэтажное перекрытие по деревянным балкам рассчитывается на суммарную нагрузку 350-400 кг/кв.м;
  • перекрытия между жилым этажом и мансардой – на 250 кг/кв.м;
  • чердачные перекрытия – на 130-150 кг/кв.м.


Нагрузка на конструкцию зависит от её вида и использованияИсточник cf.ppt-online.org

В любом случае длина пролёта не должна превышать 6 метров. В противном случае при отсутствии опор в виде несущих стен и перегородок под лаги устанавливают опорные колонны.

Сечение балок в миллиметрах при самостоятельных расчётах подбирается по таблицам. Для межэтажных перекрытий с нагрузкой 400 кг/кв.м. рекомендованы следующие минимальные размеры бруса и бревна:

Сечение бруса

Шаг между балками из бруса, см Длина безопорного пролёта, см
200 300 400 500 600
60 100х75 200х75 200х100 200х150 225х150
100 150х75 175х100 200х125 225х150 250х175

Диаметр бревна

Шаг между балками из бревна, см Длина безопорного пролёта, см
200 300 400 500 600
60 110 140 170 200 230
100 130 170 210 240 270

Размеры балок и способы их монтажа

Итак, вам необходимо определить, сколько всего балок требуется установить, и какого размера в сечении они должны быть. Прежде всего, необходимо замерить величину пролёта перекрытия, и, определившись с глубиной их закладки в стены, рассчитать эксплуатационные нагрузки.

Итак:

Длина балок зависит от варианта их крепления. Если концы будут закладываться в стену, то получить их длину можно путём сложения величины пролёта, и удвоенной глубины заложения балки (на два торца). В блочных и кирпичных домах, глубина гнёзд для закладки балок составляет не менее 10-15 см, что зависит от их размера.

Крепление балок хомутами

  • Если балки будут крепиться к стенам с использованием металлических хомутов или консолей, то их длина соответствует расстоянию между параллельными стенами. Тут многое зависит от того, где именно обустраивается перекрытие: над подвалом, между этажами, или на чердаке. Иногда, при обустройстве чердачных перекрытий, балки выпускают наружу, за пределы стен, монтируя к ним стропильные ноги.
  • Это один из способов формирования свеса кровли. В другом варианте, балки бесчердачного перекрытия могут монтироваться непосредственно к мауэрлатному брусу – что мы и видим на фото снизу. Естественно, длина балок при одинаковом пролёте, в таких ситуациях будет разной, и при расчёте составляющих элементов перекрытия, все эти нюансы должны быть учтены.

Вариант крепления чердачного перекрытия

Нагрузки

Нагрузка, которую воспринимает перекрытие, складывается из двух составляющих: собственный вес конструкции, и эксплуатационная нагрузка (люди, мебель, оборудование). Подсчитать её можно по упрощённой схеме.

Например, собственный вес чердачного перекрытия с лёгким минераловатным утеплителем, традиционно составляет 50 кг/м2.

Итак:

По нормам, эксплуатационная нагрузка для нежилого чердака, в котором не складируются вещи, составляет не более 70 кг/м2. Она умножается на коэффициент запаса, принимаемый как 1,3, и суммируется с постоянной нагрузкой. После всех манипуляций, в итоге получается 130 кг/м2. Эту цифру требуется округлить в большую сторону — то есть, до 150 кг/м2.

Нежилой чердак

  • Но для утепления чердака может использоваться и более тяжёлый материал, например, керамзит – и естественно, его вес нужно тоже учитывать. Картина резко меняется, если чердак превращается в жилую мансарду. В этом случае, нормативная эксплуатационная нагрузка составляет уже не 70, а 150 кг/м2.
  • Сюда нужно прибавить ещё и вес монтируемого в нижнем помещении подвесного потолка, и закладываемых в него инженерных коммуникаций — а это ещё, как минимум, 15-25 кг. Учитывать следует и вес напольного покрытия, и вес зонирующих перегородок, если таковые будут возводиться в верхнем помещении.

Все дополнительные нагрузки, должны быть приплюсованы к нагрузке нормативной, а вот собственный вес перекрытия, и коэффициент запаса принимаются те же. Расчёт нагрузок производится аналогично, по той же формуле, о которой было сказано выше.

Идеальный вариант, если цокольное и междуэтажное перекрытие будет рассчитано на 400кг/м2 – тогда оно с лёгкостью выдержит и массивную мебель, и фортепиано, и наплыв гостей.

Сечения

После того, как вы рассчитали длину балок и воспринимаемые ими нагрузки, можно приступать к подбору сечения. Удобнее всего для этой цели использовать брус прямоугольного сечения – при этом оптимальным считается соотношение сторон 1,35:1.

Так как в конструкцию перекрытия закладывается плитный утеплитель, то ориентироваться нужно по его толщине, плюс небольшой вентиляционный зазор.

Шаг между балками, опять же должен быть соотнесён с размером теплоизоляционных плит, только теперь с их шириной. Но если быть более точными, то скорее наоборот, утеплитель подбирается под конструкцию перекрытия. Расстояние между балками и их сечение, можно подобрать по такой вот таблице, которую мы приводим далее.

Нормативная таблица подбора элементов балочного перекрытия

Это упрощённый способ подбора, поэтому не стоит забывать, что страховка никогда не мешает. Поэтому всегда лучше увеличить запас, и все значения округлять в большую сторону.

Шаг между балками определяется с таким расчётом, чтобы крайний брус оказался не вплотную к стенам или мауэрлату, а между ними оставалось расстояние не менее 20 см.

Ремонт и смена межэтажного перекрытия

Межэтажные перекрытия устанавливаются в домах с квартирами в 2-х уровнях. Полезная нагрузка, как и для цокольного перекрытия, принимается равной 150 кг/м².

Оптимальной считается конструкция из деревянных балок с укладкой по верху балок дощатого пола и устройством подшивного потолка.

При проживании в доме одной семьи звукоизоляция межэтажного перекрытия необходима лишь над спальными помещениями.

Для погашения ударных шумов под доски пола укладывают упругие прокладки из полос мягкой ДВП, пенопласта, пористой резины и других упругих материалов.

Воздушный шум гасится в основном увеличением массы перекрытия.

С этой целью по черепным брускам укладывают черновой настил, на который по слою толя, пергамина или плёнки насыпается сухой песок слоем 5…8 см. Такая конструкция имеет увеличенный собственный вес, требует усиления балок.

Расстояние между балками определяется в основном толщиной досок пола.

Подшивной потолок с последующей расшивкой или затиркой швов выполняется:

  1. или из листов сухой гипсовой штукатурки (СГШ) толщиной 10…12 мм,
  2. или из древесно-волокнистых плит (ДВП) толщиной 8 мм,
  3. или из древесно-стружечных плит (ДCП) толщиной 12…20 мм.

В гостиных, столовых и спальных комнатах потолок может быть дощатым из «вагонки» толщиной 13…16 мм. Применять для деревянного потолка «мокрую» штукатурку не рекомендуется. Нанесение штукатурных растворов на поверхность потолка — сложный и трудоёмкий процесс, особенно если эта поверхность деревянная.

Толщина деревянных балок для межэтажных и чердачных перекрытий должна равняться не менее 1/24 её длины, т.е. длина балки должна быть не более чем 24-х частей её толщины (табл.2).

Таблица 2: Размер сечения деревянных балок под деревянные перекрытия

п/п Ширина пролета перекрытия, cм Сечение балки, мм
для расстояния между балками
600 мм 1000 мм
1 2 3 4
1 200 100х70 120х60
2 250 120х80 140х100
3 300 140х90 160х110
4 350 150х100 180х120
5 400 160х120 200х120
6 450 180х140 220х140
7 500 180х140 220х160
8 550 200х140 240х160
9 600 220х140 250х140

Брус можно заменить двумя досками, общим сечением равным сечению бруса. Такие доски обычно сшивают гвоздями, располагая их в шахматном порядке через 20 см.

Концы деревянных балок, заделываемые в капитальные стены, должны быть обернуты толем и антисептированы (рис.3).

Из-за конденсацииконцы балок нередко загниваютможно избежатьоставить пространство

Нижняя часть гнезда должна быть как можно ровной. Поэтому заранее перед укладкой балок её нужно выровнять раствором, хорошо просушить и уложить два-три слоя рубероида.

При подготовке концов балок их отесывают, покрывают антисептиком против гнили, просушивают, просмаливают на 20 см и в пределах осмолки обертывают двумя слоями рубероида.

Если дом перекрывается стропильными фермами, то в качестве балок межэтажного перекрытия можно использовать нижний пояс стропильных ферм и мауэрлаты

Этапы установки оконных проемов в готовой стене

Этап 1. Разметка

Сначала устанавливается и закрепляется перемычка, потом пробивается остальная часть стены.

Все дверные и оконные проемы в стене нужно начинать с нанесения разметки. Для этого, используя большой треугольник, необходимо поставить точки для всех отверстий и перемычек будущего здания. Если окно делается в наружной стене, то разметку тоже лучше осуществлять снаружи. Нужно помнить, что самый верхний край перемычки нужно располагать в нижнем ряду кладки из кирпича. После этого с каждого края перемычки нужно добавить около 15 см для закрепления ее опорами. В качестве перемычки над проемами нужно использовать стальные прокатные профили или железобетонные балки.

Этап 2. Монтаж опоры Все регулируемые опоры кладутся на расстоянии 60-80 см от стены. После этого на опоры кладется деревянный брус, который необходим для распределения нагрузки.

Этап 3. Подготовка стены На наружной стороне стены отмечаются положения балок. Далее следует просверлить стену так, чтобы была возможность перенести отметки для шпилек на внутреннюю стену. Работа производится с обеих сторон кирпичной стены.

Этап 4. Устройство шпилек Шпильки вставляются в сквозные отверстия. С обеих сторон они должны одинаково выступать. Затем выступы (шпильки) подпираются регулируемыми опорами с двух сторон. Вся опорная конструкция фиксируется при помощи гвоздей. Гвозди нужно забить в опорные доски и шпильки.

Этап 5. Разборка кирпича С помощью молотка и зубила стена очищается от штукатурки до тех пор, пока кирпичная кладка не будет обнажена в пределах всей площади проема. С каждой из сторон нужно прибавить примерно по 2-3 см

В том месте, где будет располагаться перемычка, можно осторожно начинать разбирать кирпичи. После этого вставляется балка

Обрамление проема желательно закрепить при помощи металлических уголков и пластин.

Этап 6. Прочистка Аккуратно снимается первый слой кладки, который находится под перемычками. Работа проделывается с обеих сторон

После этого можно очень осторожно освободить остальную часть проема от кирпича. Все выступающие части кирпича нужно отколоть

Для того чтобы сделать края проема сразу ровными (для уменьшения в дальнейшем трудоемкости при обработке), необходимо после монтажа перемычки болгаркой сделать пропил.

Этап 7. Монтаж и устройство окон После того как оконные проемы в стене выполнены, можно приступать к монтажу окон и последующей отделке.

Иногда возникает и обратная ситуация, когда оконный проем, наоборот, нужно заложить. Из инструмента в этом случае понадобится:

  1. Ведро для замеса раствора.
  2. Строительный миксер или дрель со специальной насадкой-венчиком.
  3. Строительный мастерок (кельма).
  4. Строительный уровень.
  5. Щетка для грунтовки.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
