Усиление балок перекрытия: особенности и способы

Монтаж перекрытий

Установив несущий каркас, его обшивают сверху и снизу, формируя пол верхнего этажа и потолок нижнего. Конструкции настилов могут быть разными, а технология их сооружения зависит от вида и назначения перекрытий:

  • Чердачное перекрытие по деревянным балкам требует обязательного утепления, если чердак нежилой, так как до 30% тепла при отсутствии такой изоляции уходит из дома именно через него. При этом устройство пола здесь не обязательно.
  • Теплоизоляция нужна и цокольным перекрытиям при отсутствии отапливаемого подвала. Причём утеплитель снизу необходимо защитить от влаги слоем гидроизоляции. Если подвал или цоколь отапливается, такое перекрытие считается межэтажным.
  • Межэтажные перекрытия больше нуждаются в звукоизоляции, устройстве пола и потолка с соответствующей помещениям отделкой.

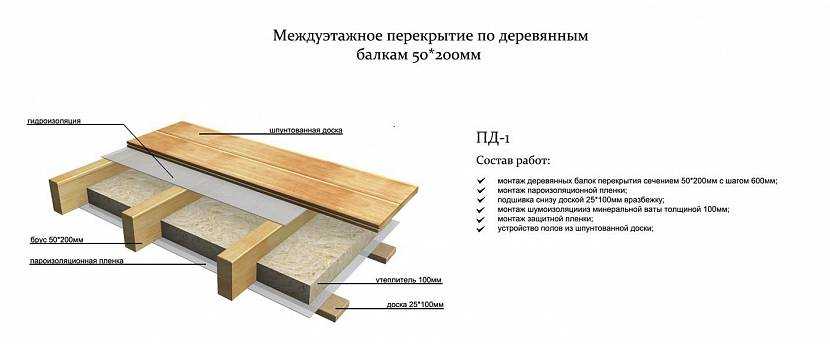

Самый простой является конструкция межэтажного перекрытия, в которой балки выполняют функцию лаг для напольного покрытия.


Утеплитель здесь является звукоизолирующим материаломИсточник tvoygarazh.ru

Утепление чердачного перекрытия потребует более толстого слоя теплоизоляции, который может быть больше высоты несущих балок. В таком случае их наращивают сверху либо укладывают поперёк них лаги, а между ними укладывают второй слой утеплителя.

Очень важно защитить его от намокания, изолировав от водяного пара, поднимающегося от жилых помещений и возможных протечек кровли. Для этого на деревянный настил чернового потолка, прибитый к балкам снизу, укладывают с нахлёстом пароизоляционную плёнку, затем утеплитель, а поверх него паропроницаемую мембрану, не пропускающую воду.

Видео описание

Как выполняется утепление чердачного перекрытия по деревянным балкам, можно посмотреть в видео:

Помимо практически невесомой минеральной ваты утепление перекрытия холодного чердака может выполняться и другими, более дешёвыми, но тяжёлыми материалами – керамзитом, глиняной обмазкой и даже сухой землёй. Главное – учесть их вес при выборе материала для создания настила и обеспечить его надёжное крепление.

Если есть желание не прятать балки, а использовать их в качестве декора потолка, то к ним по всей длине посередине или вровень с верхней гранью подшиваются черепные бруски, к которым крепится подшивка потолка.

Черепные бруски, закреплённые вровень с нижней поверхностью лаг, позволяют выполнить и качественное утепление перекрытия первого этажа дома без отапливаемого подвала. На них между балками укладывается накат из обрезной доски, обработанной антисептиком, затем слой гидроизоляции, утеплитель, пароизоляция и настил для пола.

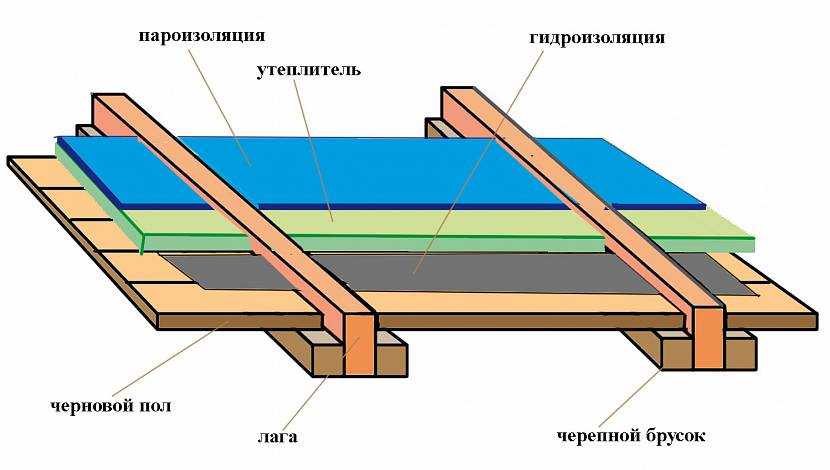

Схема утеплённого перекрытия 1 этажаИсточник k-dom74.ru

Зашивать перекрытия можно как досками, так и любыми листовыми материалами: плитами ОСП, ДСП, фанерой.

Коротко о главном

Перекрытия – это не просто пол и потолок. Это конструкция, придающая дому дополнительную жёсткость, улучшающая звукоизоляцию между этажами и позволяющая уменьшить потери тепла. Зная, как подбирать для неё материалы, монтировать несущие балки, выполнять утепление чердака и пола над цоколем, вы сможете построить надёжный и тёплый дом для своей семьи.

Параметры стойкости конструкции

Для определения параметров стойкости конструкции из цельной древесины (к примеру, хвойной) скорость выгорания данной древесины принимают равной 0,8 мм/мин. В ходе расчета перекрытий по открытым древесным балкам высотой 24 см при ширине пролета 5,8 м либо 5,85 м ширина балок увеличивается до 120 мм и больше. Таким образом, с учетом огнестойкости в данном случае необходимо выбирать балки, поперечное сечение которых составляет 11 см х 24 см.

Делая вывод из всего вышесказанного, можно сказать, что относительно надежности пожарной безопасности и звукоизоляции перекрытий дома остается еще довольно много вопросов, которые в ближайшие годы предстоит решать объединенными усилиями конструкторов, ученых, изготовителей строительных материалов, проектировщиков, а также строителей.

Особенности

На сегодняшний день в строительстве используются следующие основные виды перекрытий:

железобетонные плиты;

металлические конструкции;

перекрытия Клейна.

Все они разнятся между собой по способам усиления и материалу, при помощи которого будет проводиться работа.

Чаще всего повреждённые места перекрытий обнаружить очень сложно. Как правило, основания, выполненные из разных материалов, располагаются под декоративной штукатуркой или закрыты подвесными потолками, окрашены.

Именно поэтому усиление перекрытий приходится проводить не совсем своевременно, когда начинаются явные проблемы со строительной конструкцией.

Существует несколько причин, по которым перекрытия следует укреплять, чтобы избежать трещин плит, их гниения или прогиба.

  1. В первую очередь причиной может стать нарушение самого процесса установки перекрытий при строительстве дома.
  2. Другой причиной часто является использование материалов низкого качества.
  3. В случае с металлическими элементами возможна их ускоренная коррозия.
  4. Чаще всего усиление балок перекрытия проводят, если они выполнены из дерева. Их порча происходит главным образом в результате природного воздействия, например, при резких изменениях влажности воздуха или температуры.
  5. Усиление железобетонных перекрытий производится по причине увеличения нагрузки на несущую конструкцию, появления трещин, дефектов при монтаже или дальнейшей эксплуатации.
  6. Бывает необходимость достройки этажа дома. В результате увеличения нагрузки происходит и перераспределение силы воздействия на все составляющие части основания. Это тоже одна из причин, требующая мер по укреплению несущих конструкций дома.

Ремонт перекрытий подразумевает замену некоторых элементов при незначительных дефектах или усиление по всей площади при критическом положении дел.

Процесс укрепления перекрытия является довольно сложным мероприятием, поскольку все работы нужно проводить в замкнутом пространстве (внутри здания), а механизировать те или иные операции не представляется возможным.

Много времени занимают подготовительные работы.

Чтобы осуществить весь процесс, под конструкцией, которую будут укреплять, возводят монтажные опоры. Их располагают вертикально. Опорные элементы изготовляют из брёвен или стальных труб и фиксируют распорками или подкладками. После этого очищают поверхность, которую собираются усиливать. Убирают краску, побелку, отслоившийся бетон, прогнившие части брусьев. То есть создают оптимальные условия для удобства и безопасности перемещения под перекрытиями.

Прежде чем приступать к подготовительным, а затем и к основным этапам работ, следует иметь определённый план усиления оснований (технологическую карту). Нужно знать величины имеющихся нагрузок и провести расчёт количества механизмов и материалов для осуществления мероприятий по реставрации существующих балок.

Лучше всего прибегнуть к консультации опытных строителей либо доверить работу по усилению балок перекрытия бригаде специалистов.

Уменьшение шага

В этом случае между существующими балками устанавливают новые. Но метод не дает такой эффективности как предыдущий. При вычислении несущей способности пролет берут во второй степени (по первой группе предельных состояний), а шаг всего в первой. Уменьшение пролета в два раза увеличивает несущую способность в 4, а шага — в 2.

Глубину опирания балок назначают от 200 мм. Новые и существующие элементы обрабатывают антисептиком. По желанию можно использовать антипирены, которые повышают сопротивляемость огню. В местах соприкосновения разных по свойствам материалов (дерево с металлом, кирпичом или бетоном) укладывают гидроизоляцию: Технолэласт, рубероид, Линокром и т.п.

Другие решения

Прежде чем усилить лаги второго этажа, можно проверить, если ли возможность их разгрузить, то есть распределить нагрузку на другие элементы.

Например, можно использовать опоры или установить дополнительные лаги. Первый вариант, однако, далеко не всегда можно реализовать. Дело в том, что опоры будут занимать место и могут создать неудобство при перемещении по помещению. Но некоторые умельцы превращают их в декоративный элемент интерьера.

Что касается установки дополнительных лаг, то, как выше уже говорилось, не всегда это возможно в силу конструктивных особенностей здания. Если же условия позволяют, то лучше добавить несколько элементов к потолочному перекрытию. Особенно это актуально в случае, когда существующие лаги не повреждены. При этом торцы новых элементов перед установкой нужно защитить рубероидом.

Для чего необходимо усиливать перекрытия?

Усиление железобетонных плит перекрытия производится с целью восстановления их целостности, рабочих характеристик и в частности – несущей способности. Это выполняется при реконструкции зданий, плановых ремонтных работах, надстройках дополнительных этажей или при обнаружении явных дефектов визуальным осмотром. Также мероприятия по увеличению несущей способности перекрытий могут понадобиться при изменении назначения помещения – например, если в нем предполагается установить тяжелое оборудование.

Самой распространенной причиной образования дефектов на горизонтальных несущих конструкциях является коррозия арматуры – продукты этого процесса увеличиваются в объеме и разрушают окружающий бетон. Также в результате поражения ржавчиной уменьшается сечение прутков армирующего каркаса, что ведет к снижению несущей способности конструкции.

Фото 1. Обвал бетона в результате поражения армирующего каркаса коррозией

Обнаружить проблемные участки довольно сложно, тем более, если они скрыты отделочными материалами

Главное – внимание к деталям. Явные признаки износа плиты перекрытия:

  • образование поверхностных и глубоких трещин;
  • появление сколов;
  • отслоение стяжки на полу или штукатурки на потолке;
  • появление темных или светлых пятен на поверхности.

Технология усиления определяется специалистами на основании характера дефектов и конструктивных особенностей горизонтальной несущей конструкции.

Прогнулись деревянные балки перекрытия. Перекрытия досками 200 на 50 и другие ходовые размеры

Вот какие балки на пролете 4 метра допускаются нормативами.Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам ( после расчёта ), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят. Деревянная балка более 6 метров : тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

50х200 — перекрытие для проема 4 и 5 метров.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147 Пользователь FORUMHOUSE

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta .

Roracotta Пользователь FORUMHOUSE

Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:

Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.

Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.

Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.

Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.

Усиление перекрытий – необходимое мероприятие

Необходимость осуществления восстановительных работ, направленных на увеличение прочности перекрытий, возникает достаточно часто:

  • при выполнении планового ремонта обычной квартиры, расположенной в многоэтажном доме;
  • при осуществлении ремонтных работ внутри помещений производственного или складского назначения;
  • в процессе реставрации архитектурных памятников и восстановления межэтажных конструкций старых зданий;
  • при производстве ремонтных мероприятий, связанных с серьезной перепланировкой различных видов помещений.

Техническое состояние этих конструктивных элементов — один из основных факторов, которые определяют необходимость осуществления реконструкции гражданских и жилых зданий

Причины разрушения несущих конструкций различные:

  • несоблюдение требований технологии при выполнении строительных работ;
  • использование низкокачественных строительных материалов;
  • значительное повышение нагрузки на несущие стены и потолки;
  • арматурная коррозия, связанная с нарушением защитного слоя.

Кроме того, иногда возникает потребность в укреплении межэтажных панелей, состояние которых вполне удовлетворительное. Такая ситуация связана с изменением функционального назначения помещений. Ведь новые владельцы зданий достаточно часто размещают массивное оборудование, выполняют существенную реконструкцию, а также повышают этажность строения.

В зависимости от характерных особенностей разрушения, ремонтные работы предусматривают:

  • удаление разрушающихся элементов и локальную их замену новыми;
  • восстановление бетонного массива или наращивание толщины плит;
  • усиление панелей стальной сеткой или дополнительными прутками арматуры;
  • установку в участках стыковки балок стальных накладок и мощных хомутов.

Выбор оптимального метода усиления определяется строителями в зависимости от материала перекрывающих конструкций. В качестве материала перекрытий используется:

  • древесина;
  • металлопрофиль;
  • железобетон.

Эти работы предусматривают целый комплекс мероприятий, которые направлены на восстановление несущей способности перекрытия и отдельных частей

В одних случаях для увеличения нагрузочной способности применяется бетон, усиленный стальной арматурой, в других производится установка опорных элементов или используются металлические хомуты. Допускается установка на проблемном участке опорных стоек, изготовленных из металлопроката или деревянных брусьев. При выполнении восстановительных мероприятий и установке перекрытий следует придерживаться требований технологии и использовать качественное сырье.

Усиление перекрытий: актуальность проблемы

Как уже было отмечено, ремонт перекрытия чаще всего предполагает замену элементов или фрагментов перекрытия, а также его усиления, что является одним из наиболее практикуемых мероприятий. Основной причиной необходимости усиления перекрытия является его неудовлетворительное техническое и эксплуатационное состояние, низкая несущая способность, а также внезапное возникновение необходимости усиления нагрузки на перекрытия и на здание в целом. Также причиной усиления перекрытий может стать нерациональный подбор строительных материалов и несоблюдение технических требований, приводящее к возникновению конструктивных ошибок. Существует несколько основных видов перекрытий, для каждого из которых характерен свой способ усиления. В связи с этим, для полного понимания проблемы, рекомендуем вам ознакомиться со следующей классификацией перекрытий.

Основные типы перекрытий:

  • Деревянное;
  • Перекрытие, основу которого составляют железобетонные монолитные плиты;
  • Перекрытие Клейна, как одно из наиболее редко встречающихся перекрытий;
  • Ребристое.

Для каждого из этих видов свойственны свои способы усиления, которое выполняется преимущественно на этапах перепланировки и ремонта квартиры или офисного помещения и помогает избежать возникновения непредвиденных аварийных ситуаций. Но независимо от конструктивных особенностей перекрытия, его усиление начинается с установки опорных стоек, а также в случае необходимости устройства опор для перекрытий нижележащих этажей

При этом важно помнить, что технология усиления перекрытий предполагает размещение опорных стоек одна над другой. Чтобы вес перекрытий, подвергшихся усилению, равномерно распределился по перекрытиям нижерасположенных этажей, их устанавливают на лаги, в качестве которых используют стальные балки или деревянные брусья

Что делать, если укрепление балок невозможно

Если балки перекрытий не повреждены, однако с трудом выдерживают нагрузку и прогибаются, а их укрепление проблематично или нецелесообразно, нужно рассмотреть вариант обустройства дополнительных балок или поставить подпорки под уже существующие. В этом случае несущая способность конструкций будет усилена перераспределением нагрузки на дополнительные балки или стойки. Последние, естественно, будут передавать нагрузку на перекрытия нижнего помещения.

Новые балки-дублёры точно так же, как и существующие, закрепляются в гнезде, обустроенном в несущей стене. Установка же стоек — хоть и более простая задача, однако она зачастую сопряжена с дополнительным нежелательным эффектом — такие опоры могут загромождать пространство и мешать беспрепятственному проходу по помещению. Важна и визуальная составляющая — опоры желательно декорировать для того, чтобы они гармонично вписались в дизайн помещения.

Итак, мы рассмотрели несколько основных, наиболее распространённых способов укрепления балок. Выбор конкретного метода зависит как от степени износа конструкций и нагрузки на них, так и от умений строителя, наличия необходимого инструментария, финансовых возможностей и свободного времени мастера. опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Типы деревянных балок

Деревянные балочные перекрытия различаются размерами, сечением, способом производства и породой дерева, из которого они сделаны. От выбора деревянных балок зависит надёжность и прочность строения. В зависимости от расстояния между стенами и предполагаемой нагрузки для перекрытий, используют доску или брус из цельного массива дерева, или клеёные изделия.

Разновидности деревянных балок

Цельные балки

Балки сделанные из цельного массива дерева, менее прочные, чем клеёные или двутавровые. Поэтому их длина не должна превышать 6 метров. Часто для увеличения прочности, строители на объекте спаривают доски. Стягивают их болтами и гайками с резиновыми или пластиковыми прокладками, предотвращающими попадание влаги и образованию ржавчины на крепеже.

Клеёный брус

Клеёный брус изготавливают методом склеивания нескольких частей между собой. Балки из этого материала способны выдерживать высокие нагрузки, поэтому их можно использовать в конструкции перекрытий длиной до 14 метров. Из такого бруса можно изготовить гнутые перекрытия для арок.

Имеются у таких изделий и недостатки. При изготовлении могут использовать некачественные пиломатериалы, поэтому со временем возможна усадка балочного перекрытия. К тому же клеёные балки значительно дороже цельных. Чтобы рациональнее использовать средства отведённые на строительство, нужно правильно рассчитать нагрузку и длину балок.

Клееный брус при аналогичном сечении с обычным имеет большую прочность

Балки перекрытия изготавливают из хвойных пород дерева, но также часто используют древесину дуба, акации, клёна и других деревьев. Главное условие необходимое для прочности конструкции – влажность не более 12–14%. Виды некоторых изделий приведены в таблице ниже.

Двутавровые балки

Достоинства двутавровых деревянных балок – универсальность применения, простота установки и высокая прочность. Они сохраняют свои параметры при больших нагрузках без вспомогательных конструкций для усиления.

Устройство двутавровой балки

Двутавр делают с использованием хорошо просушенного строганного или клеёного бруса, прочной проклеенной водостойкой фанеры или OSB-плит, на основе огнеупорного и влагостойкого клея. Поэтому двутавровая деревянная балка не требует пропитки специальными составами и легко поддаётся распиловке. Однако из-за сложной технологии изготовления их редко применяют для устройства перекрытий.

Двутавровые балки из OSB (ОСП)

Соединение двутавровых балок между собой

Для всех видов выпускаемой продукции есть свой сортамент. Сортамент — это подбор различных изделий готовой продукции по маркам, профилям или размерам. Часто в таблице указаны дополнительные сведения о прочности, весе и т. д.

Способы усиления

Чаще всего домашним умельцам приходится сталкиваться с такой задачей, как:

  • Усиление деревянных балок перекрытия между этажами или на чердаке.
  • Усиление стропил и прочих элементов кровли.

Каждая конструкция требует особого подхода. Поэтому ниже рассмотрим как выполняется данная операция в каждом отдельном случае.

Схема усиления подгнившей балки досками

Балки

Усиление балок может осуществляться несколькими способами. Технология усиления подбирается в зависимости от повреждения.

Ниже приведем наиболее распространенные варианты:

Чаще всего процессу гниения подвергается участок балки, который опирается на стену. В таких случаях испорченная часть деревянного бруса вырезается, а вместо нее устанавливаются две накладные доски, между которыми с краю устанавливается вкладыш. Сечение досок определяется путем расчета, однако, оно должно незначительно превышать сечение балки.
Для выполнения этой операции под балку предварительно устанавливаются опоры, после чего отпиливается поврежденная часть и устанавливаются доски.

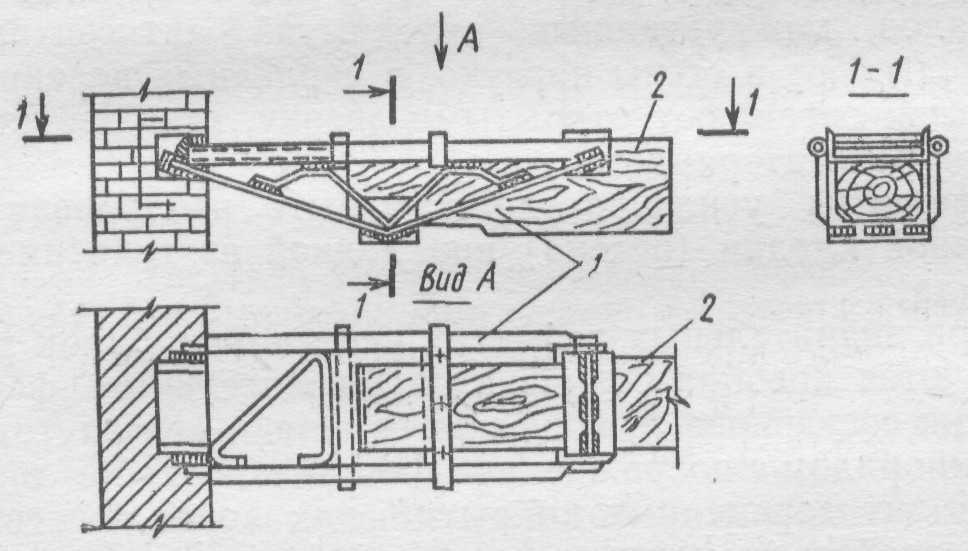

Схема усиления балки прутковым протезом

  • Если испорченный участок достаточно большой, то усиление выполняется специальным прутковым протезом. Изготовлением последнего должны заниматься специалисты. Как правило, опорные части протеза выполняют из швеллеров.
  • В случае образования трещин или увеличения прогиба балок устанавливают подбалки и надбалки, которые фиксируются вертикально расположенными болтами или металлическими шпильками. Накладка может монтироваться как на отдельном участке, так и по всей длине балки, в зависимости от ситуации.
    Прежде чем выполнить эту операцию, необходимо максимально выровнять прогнувшуюся деталь. Для этого можно воспользоваться опорами и домкратами.

На фото – пример увеличения сечения балки

При монтаже дополнительной балки по всей длине, она также устанавливается в гнезде, предварительно выполненном в несущей стене. Надо сказать, что подобное усиление можно выполнить и при помощи досок, толщина которых должна быть не менее 50 мм.

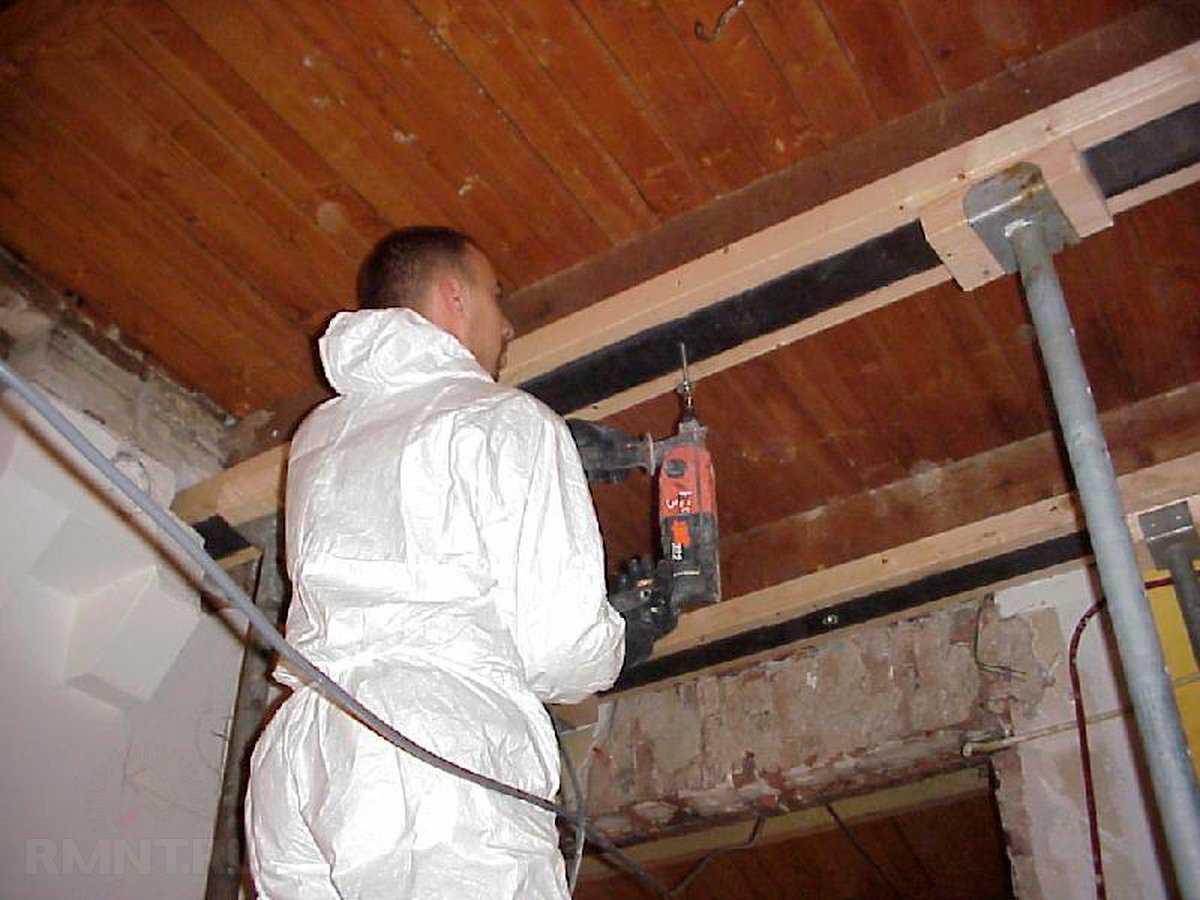

Еще более эффективным методом является усиление деревянных балок швеллером, который, благодаря своей форме, эффективно противостоит нагрузкам.

Если балка сильно повреждена, то рядом с ней следует установить новую деталь, предварительно подготовив для нее место в стенах.

Следует отметить, что древесина, которая используется для усиления балок, должна быть хорошо высушенной. Кроме того, ее необходимо обработать антисептиками и антипиренами, что сделает деталь устойчивой к гниению и пожаробезопасной.

Защитная пропитка для дерева

Схема усиления крыши

Элементы кровли

Потребность в ремонте или усилении кровельной конструкции может возникнуть по следующим причинам:

  • Появление трещин на участках концентрации напряжений.
  • Появление в стропилах продольных трещин в результате усушки древесины.
  • Гниение деревянных элементов в результате плохого проветривания или некачественного антисептирования. Надо сказать, что по этим причинам чаще всего в негодность приходит мауэрлат, а также участки стропильных ног, которые к нему примыкают.
  • В случае замены легкого кровельного покрытия на тяжелое.

При незначительном повреждении деревянных элементов конструкции гнилью обычно выполняется их наращивание или протезирование. При наличии в доме внутренних стен, увеличить несущую способность стропил можно путем установки дополнительных стоек и подкосов.

Варианты укрепления стропил

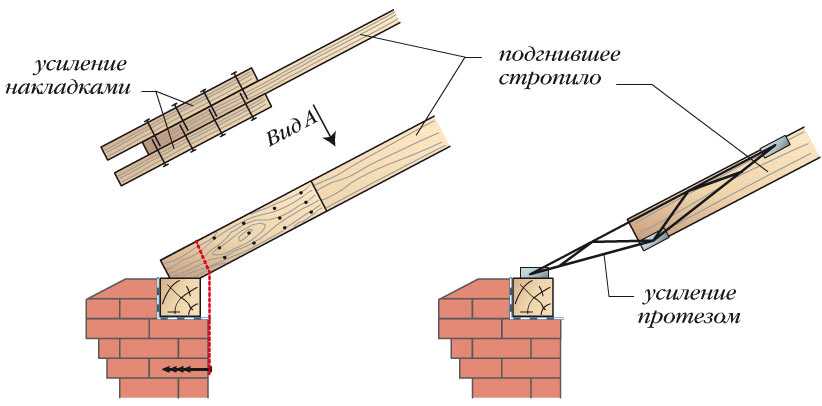

  • В случае загнивания опорных концов стропильных ног, поврежденный участок вырезается и заменяется протезом.
  • Если стык нижнего пояса обладает недостаточной несущей способностью, монтируют дополнительные накладки и стяжки между узлами ферм.
  • В случае потери устойчивости верхнего пояса увеличивают сечение элементов дополнительными досками или монтируют своими руками дополнительные связи.
  • При увеличении нагрузки на кровлю можно установить дополнительные стропильные фермы, т.е. уменьшить пролет между несущими элементами.

Схема состыковки стойки

В случае разрушения основания стоек срезается поврежденная часть и подставляется новая деталь. При этом соединение выполняется «в полдерева».

Следует отметить, что важно устранить не только неисправности, но и причины их возникновения. К примеру, в случае возникновения гнили, как уже было сказано выше, детали следует обработать соответствующими пропитками, а также обеспечить вентиляцию подкровельного пространства

Ведь стоимость профилактических мер значительно меньше, чем цена капитального ремонта.

Схема подпорки балок

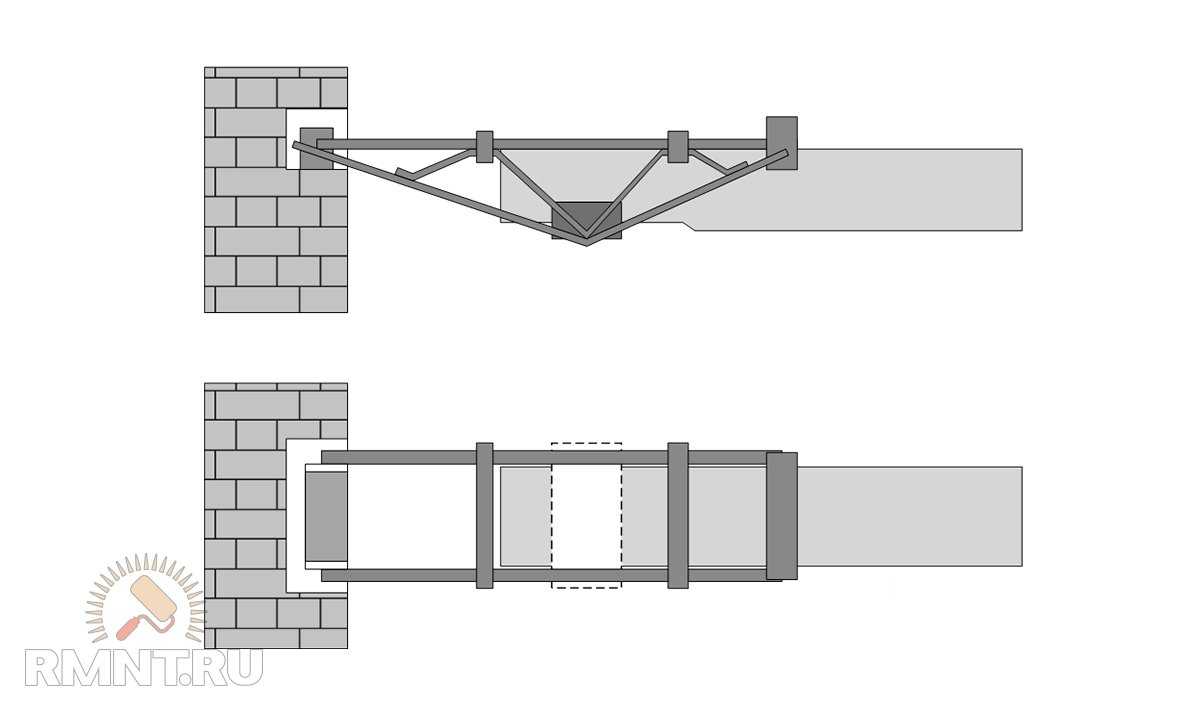

Прутковые протезы

В случаях сильного повреждения участков балок практикуется удаление таких зон и установка на их место прутковых протезов, сделанных из стальной арматуры. Такой метод используется по большей мере при замене торцевых элементов, которые приходят в негодность чаще всего.

В роли протезов выступают обрезки арматуры сечением от 10 до 25 мм. Длина протеза выбирается с расчётом на то, что она должна быть больше на 10%, чем двойная длина повреждённого участка балки. Есть и ограничение длины протеза — он может быть не более 1,2 м.

Перед выполнением работы следует подпереть участок, который будет укрепляться, стойкой для предотвращения возможного обрушения конструкции. Стойки и прогон опоры ставятся на расстоянии от одного до полутора метров от несущей стены. После такого временного укрепления перекрытие разбирается, а сгнивший участок балки спиливается.

Заготовка протеза заводится вертикально в перекрытие, после чего поворачивается в горизонтальную позицию. Конструкция в первую очередь надвигается на балку и затем — в нишу стены. Нужно учесть, что балки, восстановленные с применением протезов, прослужат ещё долгое время, однако прочность обновлённой конструкции, безусловно, будет ниже, чем в случае с новой балкой. Потому нагружать восстановленные балки следует по минимуму.

Простое решение

Наверное, самым востребованным должен быть наиболее простой вариант усиления чердачного перекрытия, а именно – установка столба, подпирающего проблемную балку. Этот незатейливый способ решает вопрос принятия нагрузок вертикальной опорой. Работы, в данном случае, сводятся лишь к монтажу столба. В результате, основная проблема исчезает, но на ее месте появляются две другие.

Один недостаток сводится к образованию точечной нагрузки, воздействующей на пол. Второй – связан с эстетической стороной вопроса. Дело в том, что столб, установленный посреди комнаты, будет смотреться нелепо. Но если его оригинально украсить, то опора может превратиться в интересный элемент декора, к тому же — функциональный.

Существует еще один способ укрепления чердачного перекрытия. Но его использование оказывается эффективным лишь в тех случаях, когда потолочные балки не имеют деформаций. Несущую способность конструкции увеличивают за счет установки дополнительных прогонов с обязательной обмоткой их торцов рубероидом. Защитные меры позволяют избежать механических повреждений и помогают противостоять воздействиям влаги.

Необходимые уточнения

При всех своих положительных качествах древесина все же имеет ряд негативных параметров. Из самых основных:

  • относительно невысокая выносливость как балок перекрытия, так и всей конструкции в целом. Максимальная нагрузка – 500 кг/м2, а в большинстве случаев она не превышает 200-300 кг/м2. Стало быть, прогиб весьма вероятен;
  • низкие звукоизоляционные показатели, которые характерны для всех деревянных перекрытий. Они пропускают весь диапазон звуков, от воздушно-шумовых (разговор, музыка, журчание воды) до ударных, возникающих во время ремонта, передвижения мебели и даже шагов;
  • огнеопасность, для борьбы с которой возникает необходимость обработки деревянных балок специальными составами;
  • беззащитность перед биоатаками. Древесина подвержена гниению и поражению древоточцами, так что деревянные балки нуждаются в дополнительной пропитке не только от огня, но и от естественных врагов.

Несмотря на все недостатки, деревянные конструкции не теряют своих позиций. Даже тогда, когда усиление перекрытий признано жизненно необходимым. И эта необходимость может возникнуть по разным причинам. Смотрите видео:

Усиление перекрытий ребристой конструкции

Соседние железобетонные конструкции ребристого типа обычно разрушаются в равной степени, поэтому усиление ребристых плит перекрытия осуществляется по такой технологии:

  • Сверху вдоль продольных ребер обеих плит укладываются 2 уголка или планки.
  • Снизу сооружается опалубка в виде прижатой к ребрам доски.
  • Дополнительно снизу делается затяжка из арматурной стали с применением специального анкерного устройства.
  • Получившийся своеобразный лоток сверху заливается бетоном с его уплотнением игольчатой вибробулавой с гибким валом.

Рисунок 4. Конструктивная схема укрепления двух смежных ребристых плит

Что такое усиление перекрытий и зачем оно нужно

Несущая способность и обеспечение прочности, надежности, устойчивости здания являются основными функциональными характеристиками перекрытий. Также горизонтальные конструкции могут обеспечивать сейсмостойкость, огнестойкость, звуко- и теплоизоляцию, иные функции. Перекрытия входят в систему основных элементов любого здания, может выступать как разделитель высоты на этажи. Перекрытие может одновременно являться полом и потолком между разными этажами, либо как конструкция на межэтажных объемах здания.

Усиление конструкций и перекрытий – это всегда строительные работы, как и усиление проемов. Они могут проводиться со следующими целями:

  • для увеличения исходных несущих нагрузок при реконструкциях, капитальных ремонтах, перепланировках, т.е. когда меняются параметры и характеристики объекта;
  • для удаления поврежденных частей и элементов перекрытия, их замены или восстановления;
  • в ходе плановых ремонтных работ для снижения показателей нормативного и фактического износа перекрытий.

Так как перекрытия являются основной несущей конструкцией здания, они обеспечивают распределение нагрузок вышестоящих этажей, связывают между собой стены, лестничные марши и клетки, иные элементы объекта

Поэтому состоянию перекрытий и мероприятиям по их усилению всегда уделяется особое внимание при проектировании, выполнении строительных работ, при текущей эксплуатации объекта

Нормативные акты

Так как перекрытия всегда относятся к несущим конструкциям, их проектирование, ремонт и усиления должно соответствовать нормам Федерального закона № 384-ФЗ (Регламент о безопасности зданий). В зависимости от типа здания и вида строительных работ, при проектировании нужно учитывать нормы Градостроительного кодекса РФ и Жилищного кодекса РФ. Также для обеспечения безопасности при усилении перекрытий применяется множество стандартов и сводов правил, в том числе:

  • СП 16.13330.2017 Стальные конструкции (скачать);
  • СП 63.13330.2018 Бетонные и железобетонные конструкции (скачать);
  • СП 64.13330.2017 Деревянные конструкции (скачать);
  • другие ГОСТ, СП и СНиП.

Также для проектирования под разные типы зданий будут применяться отдельные нормативные акты. Например, для разработки проектов на многоквартирные дома применяется СП 54.13330.2016. Такие же своды правил есть для других видов объектов.

Простым языком

Даже незначительное воздействие на несущие конструкции может повлечь снижение прочности и устойчивости здания. Если же речь идет о комплексных работах при реконструкции, нагрузки на перекрытия могут существенно увеличиваться. Чтобы повысить несущие характеристики перекрытий или восстановить их исходное состояние, делаются расчеты допустимых нагрузок, проектируется усиление. На практике усиление может включать:

  • монтаж дополнительных блоков и накладок для крепления с балками, стенами;
  • усиления стальной сеткой или арматурой, распределяющей нагрузки;
  • наращивание толщины перекрытий, восстановление или повышение качества исходных материалов;
  • возведение дополнительных оснований, установка кронштейнов и иных поддерживающих конструкций.

Выбор варианта усиления зависит от характеристик и вида перекрытия, степени его изношенности, состава основных материалов. Эти моменты должен учесть проектировщик при подготовке расчетов и иной документации.

Для усиления перекрытий разрабатывается проектная и рабочая документация, чертежи и расчеты.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
