Нарушена геометрия фундамента какие меры предпринять

Как строители оправдываются и обманывают когда к их работе предъявляют претензии.

Очень часто бывает так, что строители, будь то фирма или частная бригада. Сделав свою работу не качественно, всячески оправдываются перед заказчиком, тыча заказчику в нос СНиПом. Рассчитывая на не осведомленность заказчика строители не только искусно подменяют термины, заменяя на пример,  “предельные отклонения” на “допустимые”, но и подменяя один СНиП другим, так же строители любят ссылаться на то что вы купили не качественный кирпич на дождливую погоду на все что угодно лишь бы оправдать свою не качественную работу.

В дискуссии, которая разгорелась на моем канале “youtube” https://www.youtube.com/c/ДомТвой по поводу этого видео. Пользователь под ником “независимое мнение” как раз в качестве доказательства своей правоты подменил один СНиП другим и подменил термины которые в качестве примера я привел выше. Данные, которые он привел из СНиПа “НЕСУЩИЕ И ОГРАЖДАЮЩИЕ КОНСТРУКЦИИ” СНиП 3.03.01-87 не применимы для производства облицовочных работ, хоть и ведутся они облицовочным кирпичом. Вот СНиП который устанавливает правила и нормы проведения облицовочных работ “ИЗОЛЯЦИОННЫЕ И ОТДЕЛОЧНЫЕ ПОКРЫТИЯ” СНиП 3.04.01-87 первый пункт раздела “” подтверждает мой ответ пользователю “Независимое мнение” о том что качество облицовки определяет заказчик, вот как он гласит  “Облицовку поверхностей необходимо выполнять согласно ППР в соответствии с проектом…” ППР расшифровывается как “Проект производства работ”, так же один из пунктов четко указывает на то о чём  я говорил в ролике вот выдержка, – “Швы облицовки должны быть ровными, одинаковой ширины”. Этот же СНиП устанавливает, прошу заметить ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ от вертикали 4мм на этаж для облицовочного кирпича. То есть если облицовка достигла предельных отклонений в 4мм её можно считать произведенной не качественно, а это в свою очередь подразумевает меньший уровень оплаты от оговоренного.

Больше всего меня удивило то что мой видео ролик привлек внимание известного блогера под ником “masterkladki” кладку он делает отлично настоящий мастер своего дела и у него есть чему поучиться, но такого критичного комментария я от него не ожидал, жаль что его пришлось удалить из-за большого содержания матерных слов. Хотя и “masterkladki” не все правильно делает, что не касается кладки, а делает и снимает вещи которые ни по одним строительным нормам и правилам не пройдут, например укладка плит перекрытий на деревянный штакетник, а когда в комментах знающие люди начинают указывать на нарушение норм и правил, он начинает ссылаться на то что это хозяин так захотел сделать, а  я вообще на этом объекте не работал, а так просто решил поучаствовать

Такое количество дизлайков и негативных комментариев с подтасованными аргументами говорит том что строители не желают отвечать за свою работу. Уж больно хочется делать тяп ляп получая за это деньги и похвалы. А тут кто-то показывает и рассказывает что их работу нужно проверять и следить за качеством выполнения работ.

Совет для заказчиков такой, не давайте себя обманывать, контролируйте и проверяйте работу строителей, оговаривайте свои требования со строителями за ранее.

Вкратце приведу предельные отклонения* облицовки из СНиП:

Неровности плоскости (при контроле двухметровой рейкой) мм – 3

Отклонения ширины шва облицовки мм – ±0,5

Отклонения от вертикали (мм на 1 м длины) – 2 но не более 5мм на этаж

Более подробно смотрите в – “ИЗОЛЯЦИОННЫЕ И ОТДЕЛОЧНЫЕ ПОКРЫТИЯ” СНиП 3.04.01-87

Основные причины просадки грунта и подвижности фундамента

Как правило, проседание грунта под домом происходит в первые несколько лет после завершения его строительства. Основными причинами, которые обуславливают неустойчивое положение фундамента, являются:

  • ошибки в расчетах предполагаемой несущей нагрузки на основание;
  • неверная глубина закладки;
  • высокий уровень залегания грунтовых вод;
  • наличие плывунов или пучинистых грунтов.

Даже при тщательном расчете нельзя исключить фактор возможного проседания грунта. Появляющиеся в процессе эксплуатации дома дополнительные надстройки, не предусмотренные при первоначальном проектировании, могут повлиять на неравномерность распределения нагрузки на фундамент, поэтому практически всегда приводят к проседанию части грунта под ним.

Неправильно просчитанная глубина закладки несущего основания дома также может стать причиной подвижности фундамента. Расположенный выше уровня, определяемого границей промерзания грунта, он подвержен смещению из-за сил морозного пучения глинистых слоев. Их попеременное замерзание и оттаивание не всегда возвращает фундамент в исходное положение, вследствие чего происходит просадка грунта, и дом становиться малоустойчивым.

Уровень залегания грунтовых вод в значительной мере оказывает влияние на устойчивость основания под домом. Особенно это касается просадочных пород, представляющих большую опасность, так как при замачивании они дают дополнительную усадку грунта, приводящую к значительным деформациям надземной постройки. К их видам относятся лессы, лессовидные суглинки и рыхлые породы.

Плывуны представляют собой герметичный объем водонасыщенных пылеватых частиц, расположенный в толще почвы наподобие капсулы. При механическом воздействии плывун резко меняет структурный состав грунта, в результате чего может произойти внезапное смещение фундамента с проектного положения.

Кроме основных причин, просадка фундамента нередко происходит из-за других не менее важных факторов, способных повлиять на подвижность подземной конструкции. Это – строительство слишком близко расположенного объекта, недостаточно утрамбованное под фундаментом основание, несоблюдение технологических процессов в период возведения здания или сооружения, переоборудование производства, вымывание грунта подземными или поверхностными водами и т.д.

Меры предосторожности

Средство тирет турбо гель для устранения сложных сильных засоров обладает широким спектром действия. В инструкции по применению указано, что препарат запрещен к использованию при прочистке медных и резиновых труб. Запрещено также одновременное применение отбеливателя и геля, так как реакция сопровождается выделением ядовитого газа.


Тирет Турбо не применяется для медных и резиновых труб.

Чистящее средство относится к категории агрессивных веществ, поэтому предварительно следует ознакомиться с правилами использования и хранения

Особое внимание должно быть уделено защите слизистых (органов дыхания, зрения, ЖКТ). Следует учитывать, что контакт с гелям вызывает необратимые реакции


Также Тирет турбо подходит для устранения засоров в трубах ванной комнаты. Но не забывайте про средства защиты при использовании.

Емкость накрыта колпачком, который открывается одновременным нажатием на повороте. При открывании флакона рекомендуется отклониться от раковины, что поможет воздействие на организм резкого запаха, испарений. Несмотря на наличие специального колпачка, защищающего от детей, хранить средство следует в недоступном для них месте.


На колпачке размещена схема открытия данного средства.

Гель Тирет считается безопасным для здоровья. При этом следует учитывать, что реакция тела на происходящие в раковине процессы могут оказаться непредсказуемыми. Для защиты глаз и рук рекомендуется использовать специальные очки и перчатки. В некоторых случаях реакция происходит особенно ярко, капли могут попасть в глаза.

При проведении процедуры не рекомендуется наклоняться слишком низко к раковине, запрещено вдыхать пары. Они считаются безопасными, но их попадание в дыхательные пути может вызвать дискомфортные ощущения.

Соблюдайте меры предосторожности при использовании Тирет Турбо. Предотвратить засоры поможет соблюдение следующих правил:

Предотвратить засоры поможет соблюдение следующих правил:

  • установка мелкой сетки на раковину — поможет предотвратить попадание мелких частиц в сливное отверстие;
  • монтаж измельчителя пищевых отходов;
  • заливание Тирета в сливное отверстие в качестве мер профилактики.

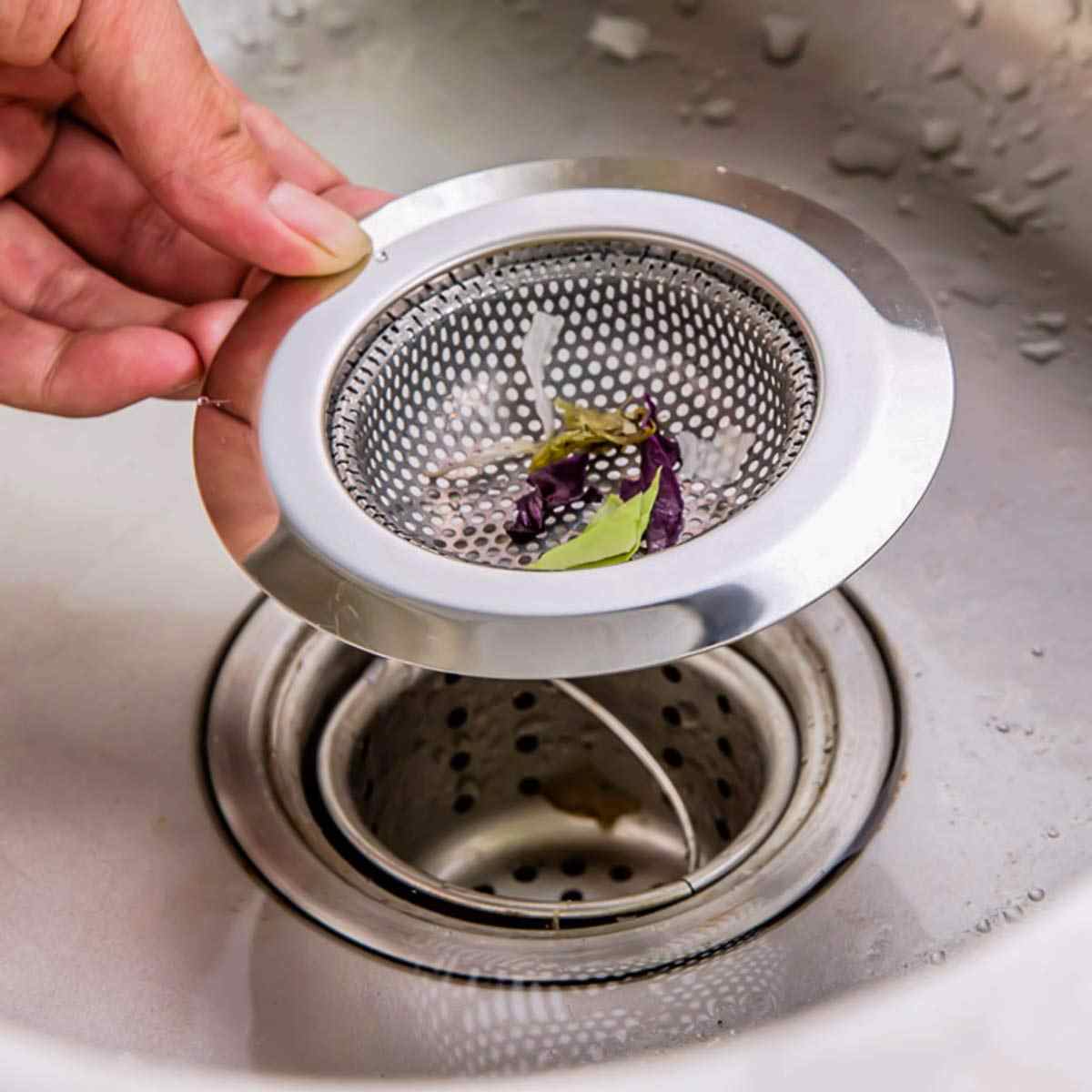

Установка сетки на слив раковины поможет избежать засоров.

Методы устранения засора

По многочисленным отзывам покупателей, гель для устранения засоров Тирет-турбо признан самым эффективным очищающим средством для труб.

Почему? Да потому что он не только удаляет засоры быстро и эффективно, расщепляя жир, любую грязь, масло и воск, но и замечательно дезинфицирует, устраняет неприятные запахи и предотвращает образование плесени. Его дополнительное преимущество по сравнению с другими средствами в том, что он смягчает воду.

На сегодняшний день существует два способа избавиться от ненужной пробки в трубе, это:

  1. Механический.
  2. Химический.

Механический метод. Чистка труб производится с помощью вантоза или металлического троса. Вантоз будет эффективен при несложном засоре. Если его использование не принесло никакого результата, нужно воспользоваться металлической проволокой, которая продаётся в любом ближайшем хозяйственном магазине.

Диаметр этого троса не превышает восьми миллиметров. Перед началом процедуры необходимо разобрать сифон

Потом осторожно ввести трос в трубу до грязевой пробки. Когда проволока упрётся в препятствие, которое мешает движению отходов, её нужно медленно прокрутить

Делать это нужно по часовой стрелке.

При этом необходимо вливать в трубу горячую воду, которую нужно приготовить заранее. Горячая вода поможет растворить комок грязи и продвинуть его дальше. Если пробка слишком плотная рекомендуется пробивать её лёгкими ударами.

Химический метод

Вышеизложенный способ с лёгкостью может проделать любой мужчина. Но что делать, если такая роскошь, как муж имеется не у каждой женщины. Конечно же, использовать химические средства для чистки труб. Ведь химический метод избавления от закупорок в трубах не требует разбора сифона.

На полках в супермаркете вы найдёте огромное количество средств. Но мы должны выбирать то средство, которое в первую очередь безопасно для нашего здоровья. И конечно же, хотелось чтобы оно было эффективно. Ниже мы обсудим плюсы и минусы такого средства, как «Тирет-турбо». Рассмотрим инструкцию по его применению и ознакомимся с несколькими отзывами хозяюшек.

«Тирет-турбо» выпускается в форме густого геля. Это позволяет медленно стекать по стенкам труб и более эффективно делать свою работу. Также это средство легко справится с засором даже тогда, когда в раковине присутствует вода. Согласитесь, такой способностью могут похвастаться не многие средства. Кроме этих плюсов «Тирет-турбо», потребители также отметили и следующие:

  • имеет антибактериальное свойство;
  • устраняет неприятные запахи;
  • при правильном использовании не вредит здоровью человека;
  • имеет крышечку с «защитой от детей»;
  • предупреждает образование плесени.

Виды неровностей фундаментов

Фундаменты служат основанием для возведения конструкции здания и поэтому к ним предъявляются повышенные требования по прочности, надежности и устойчивости. От того, насколько правильно выполнена заливка фундамента, зависит надежность всего здания. Дефектов фундаментов после заливки может быть несколько: отклонение стен конструкции по вертикали и неровная поверхность по горизонтали. Такие погрешности можно исправить, надо лишь знать некоторые тонкости.

Дефекты боковых неровностей фундаментов

Причиной отклонения линейных вертикалей боковых граней фундамента может быть неправильно установленная или плохо укрепленная деревянная или щитовая опалубка. Если щиты или доски опалубки выставлены не по вертикальному уровню, то при заливке бетоном стены фундамента будут кривыми и неровными. В зависимости от величины отклонения от вертикального уровня применяются различные способы устранения возникших дефектов:

  1. Если отклонения по вертикальному уровню незначительные, в пределах до 20 или 30 мм, то в таком случае достаточно набить металлическую штукатурную или арматурную сетку на стены фундамента и нанести штукатурный цементно-песчаный раствор, тщательно выравнивая боковые грани фундамента по уровню или штукатурным маякам.
  2. Можно вместо выравнивающей штукатурки наклеить на криволинейную боковую стенку экструдированный пенополистирол толщиной 20 или 50 мм. В этом случае, кроме исправления линейных дефектов неровности, будет выполнена дополнительно теплоизоляция фундаментных стен.
  3. В случае значительного уровня кривизны фундамента (более 50 мм) необходимо снова уставить опалубку, закрепить на боковые стены металлическую сетку из арматурной стали и залить бетонной смесью.

Дефекты горизонтальной поверхности фундамента

Фундамент для здания должен иметь не только ровные стены, но и строго горизонтальную поверхность верхней части. При строительстве домов на верхнюю часть фундамента укладывается насухо горизонтальная прокладочная гидроизоляция из двух слоев рубероида или другого гидроизолирующего материала и только после этого начинается возведение стен.

Неровность верхнего уровня фундамента может получиться в нескольких случаях:

  • Неправильно выполненная подготовка основания фундамента. Перед установкой опалубки для заливки фундамента, нужно обязательно сделать песчаную подготовку не менее 100 мм, такая толщина позволить сровнять неровности земли. Песок засыпается, проливается водой и тщательно уплотняется. На этом этапе легко добиться горизонтального уровня основания фундамента с помощью строительного уровня. Прочность пролитой водой и утрамбованной песчаной подушки сравнима с прочностью цементной стяжки такой же толщины. Горизонтальная песчаная подушка служит гарантией ровного фундамента.
  • Несоответствие нулевой отметке уровня фундамента. Под нулевой отметкой в строительстве принято считать уровень чистого пола первого этажа. Верхнюю часть фундамента здания, выступающую над поверхностью земли, строители называют цоколем здания. Из всех этих определений понятно, что нулевой уровень фундамента – это не что иное, как верхний уровень цоколя. Если залитый фундамент ниже проектного уровня чистого пола, то такой фундамент надо выравнивать.

Основная причина появления трещин

Основная причина появления трещин — неравномерная осадка фундамента. Неравномерность возникает из-за неправильных условий эксплуатации. Например, не сделано водотведение с участка талых вод, и они затекают под дом. Грунт в этом месте пропитывается водой, разжижается, его несущая способность уменьшается. Дом на этом участке проваливается чуть глубже, чем на сухих, и это приводит к первым неприятностям. Для предотвращения такого эффекта регулярно очищайте прилегающую территорию от снега около цоколя или сделайте водоотведение, насыпав грунта или сделав канавки на пути воды. Также вода попадает под дом с крыши. В этом случае помогает бетонная отмостка по периметру дома.

Распространенной причиной появления трещин, как считают домовладельцы, является проведение строительных работ и забивка свай на соседней стройплощадке. Строители всячески отрицают взаимосвязь и требуют экспертизы.

Морозное пучение грунтов. Пучению подвержены глинистые и лессовые грунты. Весной они напитываются влагой, зимой замерзают и поднимают фундамент. С наступлением тепла цикл повторяется. Избежать этого можно замещением грунта и частично утеплением фундамента.

Контроль состояния фундамента

Производится периодически методом визуального осмотра в местах появления трещин и изнутри подвалов и цокольного этажа. Также просадки можно определить по перекашивающимся дверям и окнам. При наклейке бумажных маяков в течение нескольких недель можно определить, увеличивается трещина или нет. Если процесс остановился, то трещину заделывают. Если нет, то принимают меры по укреплению фундамента.

Методы усиления фундаментов

Для начала пригласите специалиста для определения общего состояния дома, фундамента и грунтов. Он рассчитает нагрузки и выдаст экспертное заключение о необходимости тех или иных мероприятий.
Основная идея в усилении фундаментов – это увеличение площади подошвы и глубины заглубления. Также, если старый фундамент разрушен, то его демонтируют и заменяют на новый.

Делается это так. Раскапывается участок фундамента под домом (захватка) с тем прицелом, чтобы дом не обрушился. Ширина его – примерно 1,5–2 метра. При необходимости вскрывают полы внутри помещений и раскапывают там. Под старый фундамент заливают бетон, можно сделать каркас из арматуры. Затем раскапывается следующая захватка через 4 метра, и бетон заливается там. Потом заливают смесь между захватками.

Таким образом, под всеми проблемными участками имеем новую подушку из бетона с более широким основанием. Если старый фундамент плох, его демонтируем и делаем новый. Способ имеет тот недостаток, что заливка бетона не непрерывная.

Более трудоемкий способ – наполнение силой. По всему периметру здания вырывается траншея, обнажается старый фундамент. В него вбивают арматурные стержни. К этим стержням крепится каркас из арматуры, устанавливается опалубка, и заливается бетон. Получается обойма, которая принимает на себя равномерно часть нагрузки от старого основания, скрепляет все части дома по периметру и к тому же пристает к старому фундаменту.

Если земляные работы по каким-то причинам затруднены, можно сделать инъекции раствора под дом. Для этого буром делаются наклонные отверстия, в них вставляется арматура, и заливается бетон.

Радикальный способ усиления фундамента

С двух сторон копаются траншеи ниже глубины залегания старого фундамента. Из-под него быстро выбирается грунт. Под имеющийся фундамент подсыпается слой щебня, и на него укладываются железобетонные плиты — банкеты, они должны быть шире прежней подошвы. Далее вбиваются стержни в фундамент и в стены выше него. Нижние стержни опирают на каркас из арматуры, а верхние крепят к вертикальным балкам. Затем устанавливают опалубку и заливают бетон.

При слабой несущей способности грунта его можно заменить. Выбирается старый грунт, например глина, и подсыпается песок. После усиления фундамента делается новая отмостка по периметру здания.

Инструкция по разметке прямоугольного фундамента

Способ 1. Правила золотого треугольника (т.Пифагора)

Рассмотрим на примере построение прямоугольного фундамента с размерами 6х8м с помощью золотого треугольника (т.Пифагора).

1. Размечаем первую сторону фундамента. Это самая простая часть в построении нашего прямоугольника. Главное, что нужно помнить. Если хотим чтобы наш фундамент (дом) был параллелен одной из сторон забора либо другого объекта на участке или за его пределами, то первую линию нашего фундамента делаем равноудаленной от выбранного нами объекта. Данную процедуру мы описывали выше. Для размещения первой бечевки можно использовать колушки, прочно закрепленные в грунте, но в идеальном варианте для данной цели использовать обноску. Ее и будем использовать. Расстояние между обносками для данной стороны сделаем 14м: между обносками и будущими углами по 3м и 8м под фундамент.

2. Натягиваем вторую бечевку максимально перпендикулярно первой. Идеально перпендикулярно на практике натянуть сложно, поэтому на рисунке мы также отобразили ее не много отклоненной.

3. Скрепляем обе бечевки в точке пересечения. Скрепить можно скобкой либо скотчем. Главное чтобы надежно.

4. Приступаем к формированию прямого угла с применением теоремы Пифагора. Будем строить прямоугольный треугольник с катетами 3 на 4 метра и гипотенузой 5 метров. Для начала отмеряем на первой бечевке 4 метра от места пересечения бечевок, а на второй 3 метра. Ставим отметки на шнурке с помощью скотча (прищепка и т.п.).

5. Соединяем рулеткой обе отметки. Один конец рулетки фиксируем у отметки в 4 метра и ведем в сторону отметки в 3 метра на другой бечевке.

6. Если у нас прямоугольный треугольник, то обе отметки должны сойтись при расстоянии в 5 метров. В нашем случае отметки не сошлись. Поэтому перемещаем бечевку в нашем случае вправо до того момента когда отметка на 3 м совпадет с делением рулетки на 5 м.

7. В итоге у нас получился прямоугольный треугольник с углом в 90⁰ между двумя бечевками.

8. Больше отметки нам не нужны и их можно убрать.

9. Приступаем к построению прямоугольника. Отмеряем на обеих бечевках длины сторон нашего фундамента 6 и 8 метров соответственно. Ставим отметки на бечевках.

10. Натягиваем третью бечевку максимально перпендикулярно к первой бечевке. Скрепляем обе бечевки на отметке в 8 м.

11. Натягиваем четвертую бечевку максимально перпендикулярно ко второй бечевке. Скрепляем обе бечевки на отметки в 6 метров.

12. Делаем отметки на третьей бечевке 6 метров и на четвертой 8 метров.

13. Чтобы получить четырехугольник с прямыми углами в нашем случае необходимо, чтобы обе отметки на третьей и четвертой бечевках совпали. Для этого перемещаем обе бечевки до момента соединения отметок.

14. В итоге, если все правильно измерили, то у нас должен получиться правильный прямоугольник. Давайте проверим, получился ли он с помощью измерения диагоналей.

15. Измеряем длины диагоналей. Если они одинаковые, как в нашем случае, мы имеем правильный прямоугольник. Диагонали имеют одинаковую длину и в равнобедренной трапеции. Но у нас известен один угол в 90⁰, а в равнобедренной трапеции таких углов нет.

16. Готовая разметка прямоугольного фундамента с применением теоремы Пифагора. www.сайт

Способ 2. Паутина

Очень простой способ сделать разметку в виде прямоугольника с углами в 90⁰. Самое главное что нам понадобится – это бечевка, которая не растягивается, и точность ваших измерений с помощью рулетки.

1. Нарезаем куски бечевки, которые нам понадобятся для формирования разметки. В данном примере мы строим фундамент со сторонами 6 на 8 метров. Также для правильного построения прямоугольника нам понадобятся равные диагонали, которые для прямоугольника 6 на 8 метров будут равны 10 метрам (т.Пифагора описана выше). Также нужно взять запас длины бечевок на крепление.

2. Соединяем нашу «паутину» как на рисунке. Скрепляем стороны с диагоналями в 4 местах по углам. Сами диагонали в точке пересечения скреплять не нужно.

3. Натягиваем первую бечевку (точки 1,2). Крепить ее будем с помощью колышков. Главное чтобы колышки крепко держались в земле и при натяжении нашей конструкции их не увело. Этот важный момент нужно учесть.

4. Натягиваем угол 3. Главное условие чтобы бечевка 1-3 и диагональ 2-3 не провисали и были максимально натянуты. После фиксации с помощь колышка в точке 3 мы имеем угол в точке 1 в 90⁰.

5. Натягиваем угол 4 и устанавливаем колышек. Следим, чтобы бечевка в точках 2-4, 3-4 и диагональ 1-4 не провисали и были максимально натянуты.

6. Если соблюдены все условия, то в результате у нас должен получиться прямоугольник с углами максимально близкими 90⁰.

Как вывести диагональ опалубки?

Для упрощения постройки правильной опалубки я делал длину стенок абсолютно равной. Поэтому перекос может получиться только в виде ромба. На рисунке умышлено увеличена степень перекоса опалубки для наглядности. Для исправления ситуации поступили так:

Такое комбинированное перемещение одной из сторон опалубки (северной на рисунке) не было слишком трудном, поскольку колья и первоначальное расположение опалубки соответствовали правильному положению. Поэтому смещение диагонали было минимальным и усилия по «корректировке» положения щитов не вызывали механического напряжения и усилий.

Способ установки углов по равным диагоналям можно использовать только при условии равенства сторон. Равенства диагоналей

будет достаточно!

Для сторон опалубки с большим размером возможно применить правило «золотого» треугольника. Если такой треугольник, согласно теореме Пифагора, имеет стороны 3, 4, то гипотенуза равна 5 единицам. Таким образом, достаточно отмерить на сторонах опалубки части кратные 3 и 4 у вершины прямого угла и тогда расстояние между контрольными точками будет 5 частей! Это и будет гарантией прямых углов и равенства диагоналей!

Для осуществления правильного планирования монтажа опалубки

очень рекомендую использовать метод обноски, который позволяет в любое время монтажных работ производить сверку углов, снимать и повторно устанавливать шнуры периметра фундамента.

Перед заливкой фундамента не поленитесь еще раз проверить диагонали. Это лишним не будет! Бетон невозможно легко и быстро поправить. Ошибки исправлять очень дорого и долго. Фундамент для сруба имеет больше требований к качеству чем фундамент для каменного дома. Раствором уже ничего не выровнять!

Не забудьте перед заливкой для ее легкого демонтажа!

Возведение любого здания начинается с сооружения фундамента. От того, насколько качественно он будет сделан, зависит продолжительность эксплуатации постройки. Важнейшие этапы перед закладкой основания – его проектирование и разметка. Наша статья расскажет о том, как размечать фундамент.

Итак, простое пошаговое руководство, которое поможет даже новичкам

Схема фундамента из ж/б блоков.

Шаг 1. Найти начальную точку разметки или базис.

И каким бы сложным на первый взгляд это не казалось, это тоже можно сделать своими руками.

Как правило, в качестве самого простого ориентира используют границу своего участка. Фиксируем точку на фасаде будущего дома на том углу, который ближе к краю участка. В эту точку вбиваем колышек.

Шаг 2. Вывести все четыре стороны будущего дома.

Согласно плану, отмеряем длину стены к правому углу на фасадной стороне дома и снова устанавливаем колышек. Дальше следует найти противоположную третью точку основы в левом углу задней стены дома и отметить колышком. Таким же способом отмечаем четвертую точку #8211; правый угол задней стены.

Между колышками натяните шнур. Он должен проходить на одной высоте. Делать какие либо измерения на грунте нет смысла, поскольку они могут быть искажены из-за неровностей рельефа.

В результате должен получиться прямоугольник или квадрат, в зависимости от вашего проекта.

Работа абсолютно несложная, однако монотонная и требует присутствия помощника.

Если проект вашего дома имеет выступающие части типа веранды, первоначальную разметку стоить сделать лишь на основную часть строения.

Все остальное добавите потом. Исключением является фундамент сплошной плитой. его нужно заливаться сразу и целиком.

Схема разметки территории под фундамент

Шаг 3. Проверить, правильно ли была размечена каждая диагональ фундамента.

С помощью рулетки нужно измерить расстояние между противоположными углами фундамента. Это и есть диагональ основы здания (между точками 1 и 4, 2 и 3). Чтобы было проще, ориентируйтесь на рисунок 1 ниже по тексту.

Обе диагонали фундамента должны быть одного размера. Если по каким-либо причинам это не так, нужно проверить каждый угол. Угол должен составлять 90°.

Точно рассчитать угол поможет угольник. Выводить прямые углы лучше способом переноса колышков. Ваша цель на этом этапе #8211; идеальная диагональ.

Шаг 4. Сделать разметку перегородок и пристроек (если у вас запланирован фундамент типа сплошной плиты, этот пункт делать не нужно).

На первом этапе следует правильно рассчитать перегородки вам помогут, конечно же, основные стены.

Надо всего лишь ровно отмерить расстояние. Потом еще раз проверяем, правильно ли сделали разметку согласно проекту вашего дома. Первый этап разметки закончен, и вы можете гордиться тем, что сделали это своими руками.

Схема разметки фундамента садового дома.

Шаг 5. Сделать обноску.

Наступил второй этап разметки фундамента для дома своими руками. Обноска нужна для того, чтобы во время копания котлована найти все точки фундамента, поскольку колышки окажутся во внутренней его линии. Поэтому делать обноску надо за линией, по которой будут копать.

Обноска #8211; это прочно вбитые попарно в землю столбики на расстоянии 1,5 #8211; 2 метра от угла строения. Столбики между собой соединяются горизонтальными планками на одной высоте. Высота обноски #8211; это и есть высота фундамента .

Таким образом, обноску требуется вывести за линию фундамента. Части обноски ровно соединяются между собой шнуром, который будет идти параллельно шнуру на колышках. Пример, как это сделать своими руками, смотрим на рисунке 2.

Вывести обноску надо таким образом, чтобы шнур находился на верхней линии фундамента. Вот тут-то вам и пригодится гидроуровень. Используя его нужно рассчитать всю обноску на уровне верхней линии фундамента дома.

После того как удалось рассчитать и разметить фундамент постройки, можно переходить к следующему этапу.

Делать траншею нужно несколько шире фундамента. Учитывайте, что туда же должна поместиться опалубка. Считается, что сделать разметку основания не так сложно, как установить геометрически точную опалубку и выровнять ее по высоте.

Исправляем погрешности

Чтобы поверхность фундамента была ровной, важно правильно выставить уровень. Для работы нужно обозначить крайние точки основы, за пределы которых выходить нельзя

Если же вам нужно выполнить выравнивание дефектов у уже готового основания, то уровень выставляется заново, а поверхность выравнивается дополнительно. Важно правильно вывести цоколь под «ноль», чтобы все крайние точки были расположены в одной плоскости.

Обратите внимание! Дно основания после заливки выравнивать не получится. Все что можно сделать – оформить выравнивающий слой сверху

Кроме того, не стоит экономить на устройстве песчаной подушки, так как заменить ее будет сложно.

Заливая ленточный фундамент, следуете нормам, записанным в СНиП II-Б.1-62, касательно глубины.

Выравниваем боковины основания

Работа зависит от уровня перекоса. Если он небольшой, то достаточно прибить специальную сетку «Рабицу» при помощи скоб или дюбелей. После чего вертикаль фундамента выравнивается слоем штукатурки. Так можно добиться ровной поверхности. В том случае, когда перекосы достаточно велики, на боковины нужно возвести новую опалубку.

Если перекос относительно небольшой (до 5 см), то остается выполнить заливку бетоном в пространство между фундаментом и стенками опалубки

В этот раз важно выставить ее ровно, чтобы добиться идеальной поверхности. Когда же перекос составляет 5 см и больше, дополнительно требуется вставлять в пространство прутья арматуры

Работа выполняется в несколько этапов:

  1. Фундамент очищается от грязи, камушков и пыли.
  2. Формируется выравнивающая опалубка.
  3. Приготовляется бетонный раствор.
  4. Бетон заливается в готовую опалубку.

Более подробно весь процесс показан на видео, которое вы увидите ниже.

Выравниваем верх основания

Если с выравниванием по вертикали мы разобрались, то приступим к горизонтальной части основания. Именно здесь нужно выполнить все качественно, так как на горизонтальную часть ложиться гидроизоляция и выполняется кладка стен

Вот почему важно сделать фундамент по горизонтали идеально ровным

Если верхняя часть неровная, то для устранения неровности снова потребуется возвести опалубку с правильным выставлением по уровню. Для работы используют нивелир и уровень. Сперва вычисляется высокая и низкая точка, одна из них будет исходной. После чего с внутренней стороны опалубки делаются отметки из саморезов или маячков.

Можно приступать к замешиванию раствора

Обратите внимание, его рекомендуется делать немного реже по консистенции, чем раствор, используемый при изначальном возведении. Вот что потребуется вам для работ:

  • раствор из цемента: песок, вода, цемент;
  • деревянные доски и бруски для опалубки;
  • уровень;
  • армирующая сетка;

инструменты: мастерок, правило, шпатель, лопата и т. д.

С этими инструментами вы с легкостью справитесь с любым видом работы по выравниванию основания. Только вот желательно не допускать очевидные погрешности при выравнивании

Для наглядности обратите внимание на видео

Как выровнять верхнюю плоскость фундамента кирпичом

Учитывая, что выравнивание верхней плоскости основания требует немалых затрат времени и ресурсов, делать это нужно грамотно, со знанием дела. Для начала нужно разобраться, по какой причине случился перекос фундамента.

В большинстве случаев, это ошибки проектирования и расчета несущих элементов каркаса здания. Технология выравнивания верхней плоскости кирпичом:

  1. Установка вертикальных направляющих по всем несущим кромкам фундамента. Тут можно использовать индикаторную ленту, веревку или другие приспособления. Выравнивание нужно выполнять с помощью гидроуровня, лазерного нивелира или других приспособлений.
  2. Затем по бетону закладывается слой кирпича, причем допускается установка под углом. Соединяется кирпич жидким бетонным раствором.
  3. В случае незначительных перепадов высоты, можно использовать битый кирпич, который используется в качестве наполнителя для бетонного раствора.
  4. После укладки кирпича и проверки горизонтали, верхний слой затягивается бетоном и оставляется на несколько дней засохнуть.

Поэтому, в целях достижения оптимальной прочности конструкции, нужно использовать кладку по максимуму, допускать разрывы нельзя, как и пустоты.

Из-за нарушения технологии производства работ при устройстве фундаментов могут возникнуть отклонения от линейных размеров. Тогда сразу возникает вопрос — как выровнять фундамент и можно ли устранить нарушения. Многие домашние строители после снятия опалубки с залитого бетоном фундамента могут увидеть, что геометрические размеры конструкции фундамента очень далеки от правильного нормально вида и сразу впадают в отчаяние. Отчаиваться не надо, есть способы исправить возникшие дефекты и выполнить выравнивание фундамента.

Особенности выравнивания столбчатых фундаментов

Столбчатый фундамент намного экономичнее ленточного и именно поэтому ему отдают предпочтение при выборе опорной конструкции здания. Выполняется в виде отдельных столбов из бетона или кирпича, на которые впоследствии передается нагрузка от несущих конструкций здания и поэтому нужна повышенная точность при устройстве такого вида фундамента. Чаще всего столбчатый фундамент выполняется из кирпича или шлакоблока. Как вывести ноль на фундаменте и как исправить неточности горизонтального уровня помогут следующие рекомендации:

  1. Столбчатые фундаменты, выполненные из кирпича, располагаются с определенным шагом на площадке будущей постройки. Чтобы выложить верх кирпичных столбов фундаментов на один уровень, можно прибегнуть к помощи гидроуровня и последовательно передать нулевую отметку на каждый отдельно стоящий фундамент. При определении отклонения от единого проектного нулевого уровня нужно продолжить кладку кирпичом на необходимую высоту.
  2. Если величина отклонения меньше высоты кирпича и вывести ноль кирпичом не получится, то тогда можно выкладывать на поверхности столбов фундамента цементный раствор высокой марки по предварительно выставленной опалубке.

Видеопример выравнивания фундаментов можно увидеть по адресу:

Исправить дефекты и выровнять фундамент вполне возможно, правда для этого потребуется немало сил и времени. Исправлять недостатки в строительстве всегда сложно и затратно. Лучше всего перед началом строительных работ внимательно ознакомиться с технологией производства работ, последовательно выполнять все этапы строительства и тогда не будет возникать досадных недостатков при возведении фундаментов.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
