Талреп. стандарты и размеры

Коробки троссовые У245, У246

Назначение: Коробки троссовые У245, У246 служат распределителем магистральных осветительных линий. Возможно подвешивание светильников до 5 кг, с напряжением до 380 В. Материал изготовления: сталь с лакокрасочным покрытием Технические условия: ТУ 36-1460-2003 Климатическое исполнение: УЗ

Тип Сечение магистральных проводов мм2 Сечение ответвительных проводов мм2 Способ закрепления на тросе Способ присоединения светильника Количество сжимов Масса, кг
Коробки тросовые У245 4-10 1,5-2,5 с помощью скобы к ответвительным сжимам 2 0,54
Коробки тросовые У246 16-35 1,5-4,0 7 1,16

Важные характеристики талрепов

Чтобы талрепы в процессе эксплуатации не деформировались и не разрушались, необходимо очень ответственно подходить к их выбору. Кроме того, следует учитывать как размеры таких приспособлений, так и особенности их геометрической формы, чтобы они были в состоянии выполнять возложенные на них задачи. Существуют специальные таблицы, которые должны быть в наличии у каждого продавца: по ним можно сопоставить маркировку модели талрепа с его техническими характеристиками, размером и формой. Как характеристики, так размеры и вид таких приспособлений оговариваются целым рядом международных и отечественных стандартов: DIN 1478, DIN 1480, ГОСТ 9690-71 и др.

Важным параметром любого приспособления для натяжки стальных тросов является диаметр резьбы, причем не обязательно, что оба винта такого устройства будут иметь одинаковую резьбу. Современная промышленность выпускает талрепы с разными параметрами резьбы: М5 («малютка»), М8, М10, М12, М16, М20 и др. Но вы не встретите параметров резьбы в обозначении, к примеру, талрепа модели Т-10-01, Т-30-01 и др. Очень удобно, что такая маркировка позволяет точно определить, какая нагрузка является критической для данных устройств. Именно первая цифра в таких обозначениях указывает на то, что талреп может выдержать определенный уровень нагрузки, выраженной в кН. Более подробную информацию обо всех характеристиках той или иной модели подобного приспособления, включая его точный чертеж, можно найти в соответствующем ГОСТе.

Применение талрепов на производстве

Виды талрепов

Талреп по исполнению муфты может быть:

• Открытый сварной – используется в несложных ситуациях.

Обозначается, как ОС.

Изготавливается из маломагнитных и углеродистых сталей.

• Открытый штампованный – ОШ.

Материал – маломагнитные и углеродистые стали.

• Закрытый сварной — резьба штоков находится внутри пустотелого корпуса по соображениям безопасности.

В случае разрушения захвата по резьбе, его остатки остаются внутри, а не разлетаются по сторонам.

Отличается высокими эксплуатационными характеристиками.

Обозначается, как ЗС.

Материал – углеродистые стали.

По типу оголовков.

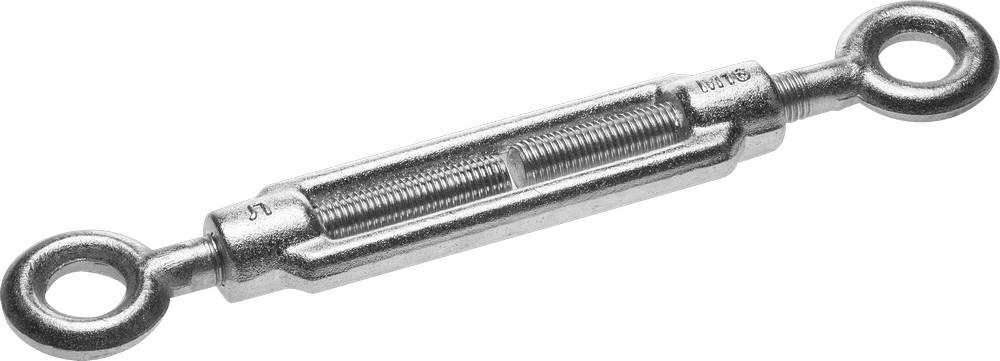

• Ухо-ухо. С двумя кольцами, обозначается, как УУ.

• Вилка-вилка. Условное обозначение ВВ.

• Гак-гак – ГГ (крюк-крюк).

• Вилка-ухо – талреп ВУ.

• Вилка-гак – известен, как ВГ.

• Ухо-гак – талреп ГУ.

Для каждой поставленной задачи используются талрепы в определенной комплектации и конкретной маркировки.

Например, варианты УУ применяются для изменения натяжения тросов, цепей или канатов, на конце которых имеется крюк.

Модели с оголовками ВВ подходят для стягивания двух тросов, концы которых завернуты в петли.

ВГ используется для притягивания троса с петлей к неподвижной опоре, за которую можно зацепится крюком.

ВУ применяются, если требуется притянуть канат с петлей на конце к опоре с имеющимся крюком.

Классический талреп по назначению может быть:

• Судовой – используется в судоходном деле преимущественно для крепления грузов на кораблях.

Обладает повышенными характеристиками прочности, большим весом и размерами.

• Строительный – применяется для фиксации различных элементов конструкций, установки растяжек, а также для фиксации грузов на платформах полуприцепов.

Среди нестандартных вариантов следует отметить:

• Шлюпочный талреп с глаголь-гаком.

• Гамбургский (винтовая стяжка).

В отличии от стандартного варианта, имеет два концевика в форме вытянутых ушек, с одной стороны которых находятся резьбовые отверстия.

Эти ушки накручиваются на стержень с разнонаправленными резьбами по разные стороны от его центра.

Регулировка натяжения производится вращением стержня.

Это грузовой талреп, так как используется исключительно для крепления грузов.

• Автомобильный талреп (ременной рэтчет) – используется для фиксации грузов в кузовах, прицепах и полуприцепах автомобилей.

Представляет собой храповый механизм из легированной стали, которым стягиваются прочные крепежные ленты.

Бывает цельным и двухкомпонентным.

Первый вариант больше подходит для стягивания между собой отдельных элементов груза, а второй, за счет двух концевиков в виде крюков – для фиксации груза к неподвижным элементам кузова.

Часто задаваемые вопросы электриков

Вопрос №1. Можно натянуть трос, потом крепить кабель и остальные элементы
?

Можно если условия монтажа на месте это позволяют сделать без угрозы безопасности при работе на высоте. Но после этого обязательно придется увеличить натяжку, так как нагрузка на него увеличится.

Вопрос №2. Каким проводом нужно соединять крепления под анкером к заземляющему контуру?

В зависимости от ваших возможностей, катанной проволокой со сварочным соединением или медным желательно с желто-зеленой изоляцией, как определяет ПУЭ. Сечение проводов должно быть не менее 2,5 кв/мм.

Вопрос №3. Можно использовать трос в качестве нулевого провода?

Да, при условии, что он имеет надежное заземление.

Вопрос №4. Какой автоматический выключатель устанавливать для кабеля, отведенного по тросу?

Конструкция отведения кабеля в данном случае не имеет значения, автомат защиты устанавливается исходя из максимального тока нагрузки в этой цепи.

Вопрос №5. Можно подвешивать распределительные коробки для наружной проводки?

Карабин — известное название, как и серьга, а вот название талреп и коуш большинство из нас слышат впервые. Далеко не все знают такие специфические объекты, потому информация о них никому не помешает. Встречаться с ними приходится, когда появляется необходимость что-либо подвесить или закрепить.

Если у вас есть в наличии профессиональная такелажная система, то многие задачи, возможно, решать гораздо быстрее, чем обычными подручными средствами. Любой строительный магазин предлагает для выполнения таких работ различные тросовые зажимы, которые позволят надежно закрепить плеть при формировании петли на конце троса с помощью талрепа, натянуть трос с необходимым усилием.

Талреп

Это часто используемое приспособление для натяжки троса, или винтовое натяжное устройство. Обычно состоит из трех деталей: пары винтов и корпуса. Вращая корпус талрепа, происходит натяжение. В зависимости натянуть трос нужно или расслабить, талреп оснащен правой и левой резьбой, где при вращении корпуса винты сближаются с дуг другом, либо вывинчиваются, удаляясь друг от друга. На конце винтов могут быть замыкающие вилки, крючки, кольца. Сталь, как правило, для изготовления талрепов используется высоколегированная, качественная сталь, с защитным покрытием из никеля или цинка. Это позволяет приспособлению не ржаветь.

Лучше всех о таком приспособлении знают яхтсмены, монтажники. В быту найдется много вариантов применения данного приспособления. Например, при креплении антенны на крыше, при креплении светильников и установке ограждений.

Серьга

При работе с канатами и тросами часто используют серьги. Это П-образный соединительный элемент с ввинчиваемым стопором (пальцем). Серги используют для быстрого соединения нескольких плетей тросов, для крепления к скобам и проушинам. Приспособления выпускаются различных размеров, чтобы удобно использовать к разной толщине троса и к разной нагрузке. Чтобы прицепить трос к крюку, нужно сделать на его конце петлю и для этого существует несколько типов простых в сборке зажимов. Диаметр троса, для которого рассчитан зажим, указывается на корпусе.

Коуш

Чтобы упрочнить петлю, для высокой нагрузке троса, внутрь петли вкладывают коуш. Вся деформация при натяжении идет не на трос, а на отштампованную из металла петлю в форме капли, благодаря чему трос не перегибается и меньше изнашивается. Коуши имеют различные размеры. В зависимости от толщины троса, подбирается нужный. Помимо коушов для тросов, выпускаются коуши для оконцевания канатов с пластиковой основой.

Карабин

Полезное дополнение к набору вышеперечисленных приспособлений. Карабины используются для быстрой сцепки и расцепки соединений.

Гайки

Болты

Клиновой зажим для троса – это специальное приспособление, предназначение которого – прочно соединять тросы между собой. С его помощью также можно изготовить петлю на конце тех же тросов. Но что же еще нужно знать про эти элементы?

Сферы применения натяжителей

Где можно увидеть работающие талрепы? Ответ прост – практически повсюду, где требуется фиксация предметов различного размера с обеспечением симметричного натяжения с противоположных сторон. Приспособления не подходят для подъема/перевалки грузов, а применяются только для фиксации при перевозках любыми транспортными средствами, а также на стационарных объектах – для гарантированной устойчивости. Это могут быть:

  • теле-/радиовышки;
  • молниеотводы;
  • спутниковые антенны;
  • водонапорные башни;
  • столбы;
  • крепления для стеллажей в логистических центрах;
  • башенные сооружения;
  • вспомогательное строительное оборудование;
  • промышленные/гражданские здания/прочие сооружения;
  • объекты, требующие реконструкции или поддержания безопасного состояния, предохраняющего от дальнейших разрушений;
  • флагштоки;
  • спортивные снаряды;
  • тяжелые ограждения;
  • памятники;
  • аттракционы, высотные парки;
  • временные/перевозные сооружения (шатры, палатки).

Крепеж антенной мачты

Сферы применения постоянно расширяются. А ведь всего столетие назад талрепы использовались исключительно моряками! Это справедливо как для быта, так и для промышленного применения крепежа. Вы можете наблюдать маленькие изделия в оформлении оконных проемов карнизами/шторами/жалюзи. И не сможете не заметить гигантских талрепов в конструкциях современных мостов и зданий с особой архитектурой, предполагающей дополнительные опоры и фиксацию.

Как сделать зажимы для троса своими руками

Бывают ситуации, когда двигатель в автомобиле заглох и, несмотря на все усилия, не заводится. Тогда машину придется отбуксировать к ближайшей станции технического обслуживания. Качество тросов, которые продают на заправках, оставляет желать лучшего, поэтому в этой ситуации лучше всего изготовить его своими руками.

Для этого понадобится любая толстая веревка. Она должна быть достаточно большого диаметра, чтобы не порваться при буксировке, и хорошей гибкости, чтобы образовать петлю. Также нужна будет металлическая трубка, способная гнуться без разрывов, лучше, если она сделана из алюминия. Внутрь трубки просовывается веревка так, чтобы она выходила с другого конца примерно на 10-15 сантиметров. Далее трубку с веревкой гнут в дугу, концы сплющивают молотком или кувалдой и скрепляют саморезами по металлу по всей длине прилегания конца веревки к ее телу.

Подробнее о том, как правильно сплющить трубку, в этом видео:

Если необходимо разобраться, как закрепить тросик детских качелей, то можно действовать по приведенной выше инструкции, так как технология изготовления петли ничем не отличается от выполнения аналогичной для автомобильной оснастки.

Выбор диаметра и материала троса

Определить вес кабеля и других элементов, которые будут к нему закреплены. Если расстояние между опорными креплениями 5-6 м и вес провода не значительный, можно натягивать оцинкованную, стальную проволоку диаметром 2-3 мм. Когда расстояние более 10 м, кабель тяжелый, особенно если тросовая конструкция используется с элементами освещения, применяют оцинкованный стальной трос с Ø 4-6,5 мм. Такой трос выдержит любой кабель с сечением проводов до 10 мм/кв, большего в частном домовладении не используется, по причине ограничения потребляемой мощности. На такой трос можно еще повесить до 5 шт. осветительных фонарей в легком корпусе.

Кабель можно смотать и взвесить на обычных весах, или рассчитать, зная его марку по таблице характеристик, которая прилагается при продаже. Указывается вес кабеля на 1м, надо указанный вес перемножить на количество метров получите общий вес отрезка, который используется для крепления на стальном тросе.

Для бытовых условий чтобы не тратиться,можно подвесить кабель, который использовался для скрытой проводки. Для того чтобы изоляция служила дольше проложите его в гофрированной трубе, вес ее не значительный. Существуют справочные таблицы с указанием марки и веса кабеля. Можно посмотреть в интернете, на некоторых сайтах есть калькуляторы для расчета длины и массы проводов, кабелей.

При больших токовых нагрузках лучше использовать специальные кабели для тросовых воздушных конструкций:

  • АВТ, АВТС,APT уже имеют встроенный несущий стальной трос;
  • АВРГ, АНРГ, АПВГ, АВВГ подвешиваются к несущему стальному тросу.

Различие конструкций

Технические условия подразумевают различное оборудование при изготовлении тросов, но есть основные правила, которых придерживаются все производители. Трос по своей структуре не является одной сплошной нитью. Для его сборки применяется определенное количество стальных жил, которые переплетаются между собой. В конструкции присутствует сердечник, вокруг которого осуществляется намотка. Сердечником необязательно может выступать металл. В некоторых решениях он не несет основной нагрузки, но обеспечивает форму конечного изделия. Кроме того, его функцией является сохранение округлости при механическом воздействии. Сердечник, как и остальные элементы покрывается антикоррозионным составом, который основан на цинке или алюминии.

Кроме металлических сердечников, для тросов может быть использован трос из хлопка, пленка, манила или сизаль. Органические материалы имеют свойство разрушаться под воздействием бактерий и гнилостных процессов. Именно поэтому для прочности требуется их обработка специальными составами. В качестве них выступают различные смазки, которые также снижают трение компонентов, что уменьшает внутреннее напряжение. Было бы неправильно не упомянуть о возможности применения в качестве сердечника различных синтетических нитей. Чаще всего их изготавливают из полиамида, который имеет отличные прочностные характеристики. Часть из полиамидных нитей укладывается как разделитель между металлическими компонентами троса, что исключает трение и продлевает срок службы. Преимуществом таких решений является снижение веса конструкции.

Обратите внимание! Металлическими сердечниками могут выступать пластины или проволока, который также изолированы от остальных компонентов. Все стальные канаты классифицируются по уровню гибкости:

Все стальные канаты классифицируются по уровню гибкости:

  • жесткие;
  • средней гибкости;
  • повышенной гибкости.

Основным критерием, по которому выполняется такое разграничение является количество и материал сердечника. В первом варианте сердечником является 42 проволоки и дополнительные органические составляющие. Для средней гибкости количество проволок в сердечнике увеличено до 72, а в гибких и вовсе достигает 144 штук, которые разделены на 6 отдельных прядей.

Разновидности и марки лебедок для СИП

У других моделей подобного типа, но разных производителей есть небольшие отличия. Например у лебедки Shtok 23601 на 1,5тн есть телескопическая ручка.

Такой инструмент удобен при транспортировке и его компактно можно разместить в сумке монтажника. Кроме того, при меньшей рукоятке будет и меньше амплитуда ее разбежки. Соответственно при малых нагрузках, или когда тросик нужно по быстрому смотать на барабан, короткая рукоятка здесь выигрывает в скорости.

Переключатель трещотки имеет удобное кольцо. На других моделях, особенно если вы в грубых перчатках, не всегда получается с первого раза поставить этот элемент в нужное положение.

Из неудобных моментов:

иногда происходит перекос троса на барабане. Постоянно нужно следить и поправлять рукой.

Недостаток скорее всего вызван длиной троса. Она составляет целых 6 метров. Для кого-то это может компенсировать все остальное.

вместо пальцев на блоке стоят обыкновенные болты. Все же пальцы без гаек в этом деле считаются более надежным элементом.

Ознакомиться с текущей ценой по данной лебедке можно здесь.

Для кого-то очень удобными могут оказаться ленточные лебедки. Где вместо троса используется полиэстеровая высокопрочная лента.

Несомненным плюсом здесь является вес инструмента. Кроме того, такой лентой уже более безопасно можно обхватывать стойки опор, без применения вспомогательных удавок для закрепления крюка.

Но все равно перед каждым использованием, нужно следить за состоянием ленты и не допускать вот таких вот дефектов:

Также при натяжении нужно следить, чтобы не происходило закусывания или переплетения ленты вокруг оси.

Подобные ленточные лебедки рассчитаны на такие же самые нагрузки от 750кг до 2тн, как и тросовые. И широко применяются при работе как с СИПом, так и голыми проводами.

Некоторые даже умудряются использовать цепные ручные лебедки. Здесь уже сведены к минимуму всякие запутывания и закусывания натяжного элемента — цепи.

Однако один только вес и неудобство работы подобным инструментом на высоте, говорит что он не предназначен для СИП.

Вот инструмент для натяжки СИП от известных брендов Ensto ST 116, ST 116.1 + CT 116.3, CT 116.7 и Niled PT 500-1000.

Функциональность у них практически та же самая, что и у КВТ, зато разница в цене просто огромная. 6000 рублей за лебедки КВТ, против почти 50 000р и 80 000р за Ensto и Niled.

Технология прокладки кабеля на тросе

Область применения

Согласно главе 2.1 ПУЭ такой способ применим для сетей до 1000 вольт. Чаще всего тросовую проводку применяют в местах, где организация ВЛ не имеет смысла, а достаточно прокинуть кабель, прикрепленный к тросу, и этого хватит для электрификации объекта.

Таким способом проводят сети освещения и электропроводку для розеток в складских помещениях, силовые кабели в производственных цехах, а также между двумя отдельно стоящими зданиями.

Для домашнего мастера данный способ проводки имеет определенный интерес. Все потому что с помощью нехитрой технологии есть возможность электрифицировать хозяйственные постройки на даче. Благодаря тросовой электропроводке можно провести свет от дома в баню, гараж, сарай, беседку и прочие разнесенные на некоторое расстояние по приусадебному участку постройки и осветительные устройства.

Подготовительные работы

Для начала нужно определиться с проводом и его сечением. О том, как рассчитать сечения кабеля, мы рассказывали в соответствующей статье. После этого нужно померить длину с учетом всего маршрута прокладки электропроводки от автомата до щитка распределения. При выборе троса и элементов подвеса нужно учитывать вес провода на данном участке, с трехкратным запасом прочности. Поскольку в сложных погодных условиях нагрузка на подвесную конструкцию возрастает, может стать причиной обрыва и обесточивания. В основном используют стальной оцинкованный трос диаметром от 4,6 до 6,8 мм. В тех случаях, когда длина подвеса невелика, а вес такой, что можно пренебречь, вместо тросовой электропроводки можно использовать струнную (натягивается оцинкованная стальная проволока или покрытая лаком горячекатаная проволока от 5 до 10 мм).

Технология монтажа

Сначала нужно закрепить на выбранном участке анкера и элементы крепления тросовой электропроводки. В большинстве своем это стальные пластины стянуты с двух сторон стены шпильками, и приваренными к ним кольцами для подвеса троса. Натяжение крепления делается для усиления и избежания их выпадания, распределения веса нагрузки равномерно по стене, а не в точках крепежа.

Далее нужно закрепить с одной стороны трос специальными петлевыми тросовыми зажимами, с другой стороны максимально натянуть, и винтовыми муфтами добрать до состояния струны.

Высота подвеса не должна быть ниже 2,75 метров над пешеходной зоной, и не менее 6 метров над автомобильным проездом. Все нормы воздушной электропроводки, в том числе и расстояние между опорами, указаны на схеме:

После монтажа струны приступают к подвязке кабеля бандажом. Чтобы подвесить тросовую электропроводку на улице, можно использовать пластиковые хомуты, полосы оцинкованного железа, вязальную оцинкованную проволоку. Расстояние между бандажом 50-80 см.

Рекомендация из практики

При использовании вязальной проволоки нужно предотвратить врезание жилы в изоляцию, для этого делается прокладка между бандажом и проводом из изоляционного материала. Площадь намотки бандажа должна быть максимально распределена путем укладки 7-10 витков бандажа. При использовании пластиковых хомутов, уточните их эксплуатационные данные. В противном случае зимой в мороз или очень горячее лето, обнаружите рассыпавшиеся хомуты.

При наружной прокладке кабеля по тросу необходимо также защитить линию от воздействия среды на изоляцию, поэтому рекомендуется протянуть ее в гофре, как показано на фото ниже. Это снизит потом затраты на эксплуатацию и восстановление тросовой проводки.

При небольшой протяженности пролета или отсутствии возможности крепления к тросу кабеля на месте установки, существует возможность сборки подвеса на земле. Уже подготовленную конструкцию можно натянуть и прикрепить.

Вот и все, что хотелось рассказать вам о том, как выполнить монтаж тросовой электропроводки своими руками. Как вы видите, прокладка кабеля по тросу является достаточно трудоемким мероприятием, однако все же под силу домашнему мастеру!

1 Как талреп с крюком и кольцом появляется на свет?

Талреп изготавливается только из металла, вернее, сырьем служит низкоуглеродистая сталь с различным содержанием углерода, но не выходящим за 0,25 %. Чем больше этого элемента будет содержаться в материале, тем выше прочность и твердость изделия, но оно теряет всякую пластичность. А значит, любая неосевая нагрузка приведет к разрушению талрепа. Низкое содержание углерода рождает еще один недостаток – легкость коррозии. Поэтому изделия почти не выпускают без защитного покрытия.

Талреп из металла

Кстати созданию антикоррозионного слоя в производстве талрепов уделяют большое внимание, потому что эти приспособления зачастую несут свою службу на открытых площадках, постоянно подвергаясь воздействию осадков, холодов, ветров и палящих лучей солнца. Как правило, защита состоит из слоя цинка, который наносят гальваническим или диффузионным напылением

Иногда талреп просто красят после установки на рабочее место, но эта защита не продержится долго, и вряд ли приспособление можно будет использовать повторно.

Конструкция талрепов обычно состоит из продолговатого корпуса, с разных концов которого есть отверстия с резьбой разного направления (левая и правая). Туда вставляются винтовые крепежи, каждый из них имеет вид стержня с резьбой, которая подходит по направленности к той, что нарезана в отверстии корпуса. На концах этих стержней имеются различные приспособления для фиксирования внешних объектов – крюк, кольцо, вилка и др. Так как стержней в одном талрепе два, то и комбинаций с этими наконечниками много, в этой статье мы рассмотрим крюк-кольцо.

Конструкция талрепов

Как устроен данный механизм и почему?

Для того чтобы понять устройство этого приспособления, нужно обратить внимание на чертеж, талреп со стороны выглядит, как обыкновенная муфта, которая состоит из двух винтов. Причем винты используются такие, на которые наносится противоположная резьба

Затем они вкручиваются в конструкцию из металла, зачастую цилиндрической формы. Если данного устройства нет, то можно использовать специальное кольцо. Благодаря металлической конструкции или кольцу, винты «стягиваются» ближе к центру, вследствие чего стальной трос и натягивается.

Зачастую такой инструмент делается открытым, то есть видны регулирующие винты. Корпус его изготавливается путем ковки, сварки или литья. После этого фрезеруются два отверстия, которые позволяют при помощи винтов изменять длину и усилие. Изготавливаются они токарным способом. В случае, когда работы проводятся в сложных погодных условиях, используется закрытый талреп. Чаще всего, этот инструмент состоит из трех частей: корпуса, двух винтов (с правой и левой резьбой) и оголовки винтов (вилка, крюк или кольцо).

Характеристика и свойства

Одним из самых важных параметров является диаметр резьбы, который определяет размеры всех деталей конструкции. Чем больше стержень, тем сильнее нагрузки. Показатели диаметра определяются метрической системой мер. Длина зависит от толщины.

Талреп делится по видам используемых стержней. Самыми популярными считаются крюки и кольца, а также механизмы с вилками. При работе с тяжелыми грузами используют устройство «вилка-вилка», ведь оно является статичным и может долго удерживать груз.

Цепной талреп создан для динамического удержания с возможностью приближения и отдаления грузов. В таких моделях цепь считается звеном, которое присоединяет стержень или муфту.

ГОСТ для талрепа

Установкой размеров и технических характеристик, предназначенных для талрепа, занимается ГОСТ 9690 71. Нужно соблюдать четыре основных правила:

  • На все трущиеся детали наносится смазка графитная по ГОСТу № 3333.
  • Должно быть защитное покрытие по ОСТ.
  • Срок использования устройства — 15 лет.
  • Правильно выбирайте талреп для троса.

Советы перед использованием.

  • Перед началом работы промыть поверхность механизма бензином или обработать специальной смазкой.
  • В процессе работы попытаться исключить радиальные нагрузки.
  • После завершения работы снова произвести обработку поверхности, особенно в месте резьбы.

Из чего состоит это устройство? Корпус создан с помощью литья, ковки или сварки. Отверстия чаще всего фрезеруются. При сложных погодных условиях берут талреп закрытого типа. Он состоит из трех частей: корпус, два винта и оголовки винта. Чтобы лучше понять, как устроен механизм, стоит взглянуть на талреп (фото).

Разновидности талрепа

«Крюк-крюк» иногда называют натяжитель троса талреп. Основной плюс такого устройства в его универсальности: благодаря крюкам с двух сторон, такой механизм можно использовать практически при любых работах. К примеру, стяжку с кольцами невозможно прикрепить к монтажным отверстиям конструкции и оборудования. Такие же действия с устройством «вилка-вилка» потребуют намного больше времени. А крюками очень быстро можно зацепить стяжку.

Еще этот механизм удобен тем, что у стягиваемых объектов, можно заранее подготовить правильный, прочный и неразборный фиксатор. Последний и самый главный плюс в том, что талреп легко снять и не нужно ничего откручивать или расплетать.

Минусы такого талрепа:

  • Допустима лишь маленькая нагрузка по сравнению с механизмами «колько-кольцо» и «вилка-вилка».
  • Существует слабина во время установки стяжки, из-за этого крюк может легко соскочить с фиксатора прикрепляемого объекта.

Устройство «кольцо-кольцо» используется для натяжения гибких деталей и изделий, например: тросы, канаты, цепи, веревки и так далее. С помощью таких стяжек и натяжителя частенько ликвидируют обрыв трассовых соединений и спасают от самопроизвольного раскручивания винтов.

Устройство «вилка-вилка» чаще всего эксплуатируют для установки растяжки специальным инструментом. Плюс вилочного типа в том, что он имеет обжимные вилки. Вилка всегда надежно фиксирует трос. Вилка-вилка делится на два типа корпуса: открытый и закрытый. Лучше выбирать закрытый, он не загрязнится так сильно, как открытый. Иногда у этого механизма возникают проблемы с цепным тросом.

Разновидности талрепа

Зажим для стального троса – классификация

Зажимы бывают разного вида. Они подразделяются по назначению, используемому материалу и конструкции. Также можно формально обозначить и различную длину, популярнее всех зажим для троса 3 мм, 5 мм диаметром, но в особых случаях применяют размеры вплоть до 40 мм. Каждый вид имеет также разные подвиды. Зажимы, которые подразделяют по назначению, бывают обычными и усиленными, а по используемому материалу – стальными и медными, также популярен зажим для троса алюминиевый, оцинкованный вариант стального используется в особенно суровых условиях эксплуатации. Зажимы, которые подразделяются по конструкции, бывают плоскими, дугообразными, одинарными и двойными.

Обычные зажимы являются самыми распространенными. Обычно для их изготовления используется оцинкованная сталь класса 2. По внешнему виду такие зажимы напоминают закрытые петли у основания, которые имеют два прочных болта. Такой вид изделия является бытовым, и он не предназначен для больших нагрузок. Усиленный вариант говорит сам за себя, конструкция у него проработана основательнее, механизмы затвора имеют усиления, поэтому и сфера их применения может быть более ответственной.

Плоские виды зажимов чаще изготавливаются из высокопрочной углеродистой стали. Поверхность данных приспособлений имеют оцинковку. Их диаметр может составлять от 2 и до 40 мм. По форме такие зажимы напоминают пару пластин, которые соединяются между собой болтом с гайкой. Обычно их применяют для сращивания стальных тросов или для других стоячих такелажей. Вполне подойдут они и для того, чтобы создавать петли на конце расчалки. Профессионалы рекомендуют на одном соединении устанавливать не меньше двух зажимов.

Дугообразные зажимы выполнены из цилиндра, который загнут дугой, а крепление происходит при помощи двух болтов, которые находятся на концах. Приспособления такого вида чаще используют для соединения металлических тросов, но вполне возможно применять их и для изготовления петель. Такой вид зажимов больше относится к промышленным, они рассчитаны на большие нагрузки. Обычный стандартный дугообразный зажим способен выдерживать нагрузку около 97 килограммов.

1 Применение талрепов – где они используются

Широкое применение этот вид натяжителей нашел в области грузовых и морских перевозок. На сегодняшний день невозможно представить ни один тяжелый или негабаритный груз, который бы крепился без помощи талрепов. Благодаря специальной конструкции, устройство обладает возможностями справляться с очень тяжелыми грузами, масса которых достигает нескольких десятков тонн. Первоначально мастера использовали механизм для соединения металлических и деревянных конструкций разных типов и видов.

Талреп идеально подходит для закрепления грузов при такелажных работах

Талреп представляет собой такое приспособление, которое идеально подходит для закрепления грузов при такелажных работах, а также транспортировке товаров. К примеру, механизм будет незаменим в случаях, когда требуется выполнить монтаж громоздких антенн или металлических конструкций.

Современные талрепы производятся из высококачественной нержавеющей стали. За счет этого механизмы обладают стойкостью к разрушительному воздействию коррозии. Для усиления эксплуатационных характеристик, а также для увеличения уровня надежности, прочности и долговечности устройства, их часто покрывают различными напылениями. Огромной популярностью пользуются оцинкованные талрепы, стоимость которых несколько выше средней цены на аналогичные устройства.

При этом стоимость является полностью оправданной. Суть в том, что металлические натяжители тросов, как правило, используются для закрепления грузов снаружи, под открытым небом. Следовательно, они подвержены воздействию окружающей среды. Если же приобрести инструмент, покрытый цинком, то о проблемах, связанных деформацией или разрушением вследствие действия атмосферных осадков, можно забыть навсегда.

При покупке натяжителей тросов в первую очередь внимание следует уделять толщине и длине канатов и тросов, для работы с которыми требуется талреп. Несмотря на то, что они способны выдерживать колоссальные нагрузки, создаваемые многотонными предметами, параметры самих талрепов отличаются компактностью

Так, размеры находятся в диапазоне от нескольких до десятков сантиметров. Правильно подобрав монтажный натяжитель для тросов, вы можете рассчитывать на успешное закрепление необходимых объектов.
