Строительство домов из 2-х этажей из газобетона – этапы строительства (по шагам)

Проекты домов из газобетона обычно предполагают возведение здания из 1-2 этажей, так как большая этажность требует особых конструкционных решений ввиду того, что газобетон обладает не слишком высокой несущей способностью. В многоэтажных зданиях блоки обычно используют для строительства перегородок, а вот фундамент и несущие стены возводят из более прочных материалов.

Основные этапы строительства 2-этажного дома из газобетона:

Создание проекта – выбор из уже существующих или разработка индивидуального решения. Второй вариант предполагает обязательное участие профессионала.
Расчеты – материалов, конструкционных элементов, составление сметы и т.д.
Подготовка территории – все тщательно размечается по проекту, поверхность очищается от растительности, создаются временные тропинки, вынимается грунт под фундамент на нужную глубину.

Закупаются материалы – складываются в специально подготовленное место хранения.
Засыпка слоев дренажа в выемки для фундамента, монтаж гидро/теплоизоляции (если нужно) и демпферной прокладки, засыпка подушки из песка.
Монтаж опалубки (из любого материала) и армирующего каркаса из стальных прутьев, заливка бетонной смеси нужной марки, вибрирование с целью удаления воздуха и максимального уплотнения.
Правильный уход за монолитным фундаментом – увлажнение, укрытие, прогрев (если нужно) и т.д., выжидание срока полного набора прочности (28 дней).
Создание ряда выравнивающей кладки на основание, обустройства между цоколем и основным материалом гидроизоляции.
Кладка газобетона с армированием каждого третьего ряда стальными прутьями, для чего используется специальным клей и выполняется шов толщиной до 3 миллиметров. Штробы в блоках делают специальным инструментом вручную, в них закладывают арматуру, по углам загибают, на стыках перевязывают, заливают монтажным клеем.
В создании дверных/оконных проемов используют бетонные или деревянные перемычки, проемы обязательно усиливают. Перегородки строят по разметке монолитной плиты или фундаментной сетке.

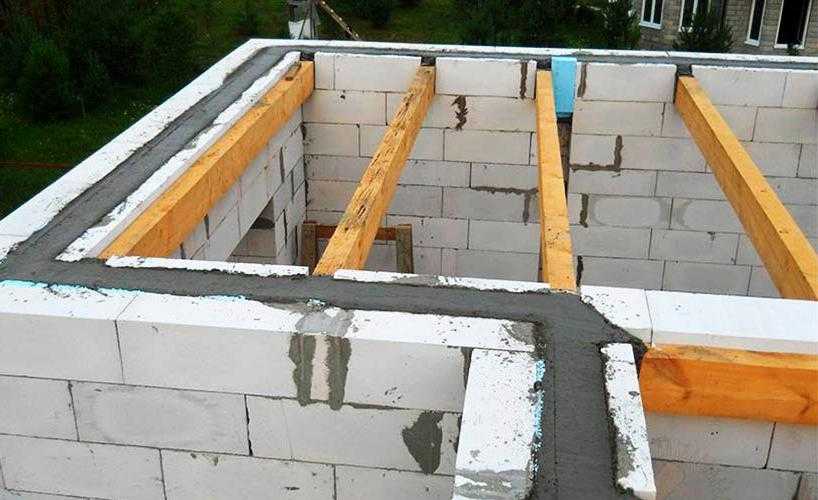

Когда готов первый этаж, заливают железобетонную монолитную ленту по периметру здания (армопояс) с использованием сборной опалубки. Потом обычно заливают монолитные перекрытия либо монтируют готовые ЖБИ. Далее продолжается строительство – возводится второй этаж.

Когда перегородки и стены готовы, укладывается мауэрлат со шпильковым креплением, устанавливаются стропила, усиления, аварийные связи, обрешетка для кровли. Обычно обрешетку выполняют из фанеры, ОСП, бруса, доски. Крышу делают из шифера, ондулина, металлочерепицы, также на 2-этажный газобетонный дом может укладываться сланцевая/фальцевая кровля, мягкая многослойная.
Установка на кровле элементов водостока и обогрева, снегозадерживателей, коньков и других элементов.
Любой проект двухэтажного дома предполагает внешнюю отделку в качестве защиты и декора. Утеплять можно базальтом, минеральной ватой, а вот облицовку часто делают из декоративного кирпича, деревянных элементов, сайдинга, композитных материалов. Можно поштукатурить и покрасить. Также дополнительно заливают отмостку, прокладывают герметик между ней и цоколем.
Внутренняя отделка может быть выполнена штукатуркой и покраской, поклейкой обоев. Полы заливают бетоном, утепляют, выравнивают, иногда делают черновой слой из OSB и доски, фанеры. Потолки подшиваются, создаются дверные арки, отделываются откосы, дорабатывается внутренняя архитектура.
Последним этапом строительства становится установка входных, межкомнатных дверей, окон и т.д.

Строительство газобетонного здания в 2 этажа – простой и быстрый процесс, при условии соблюдения всех требований которого позволяющий существенно сэкономить и получить в итоге качественный, прочный и красивый дом.

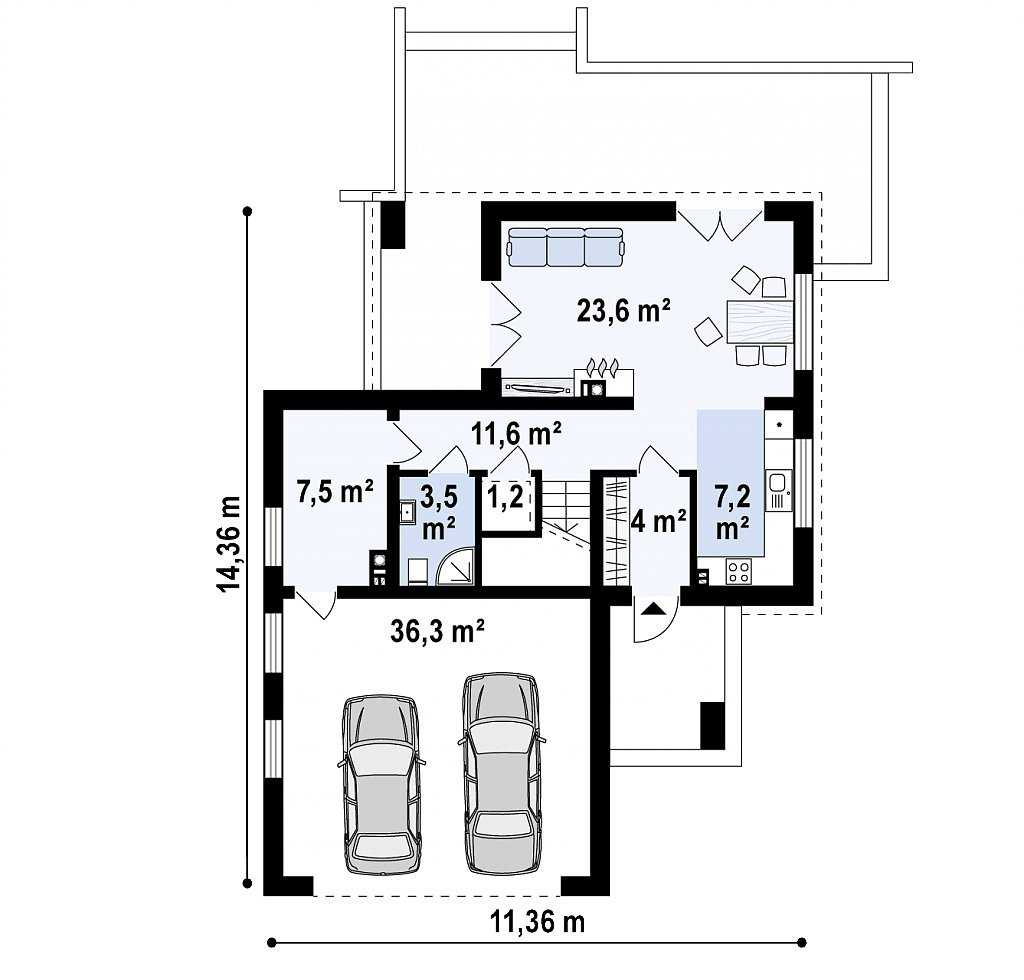

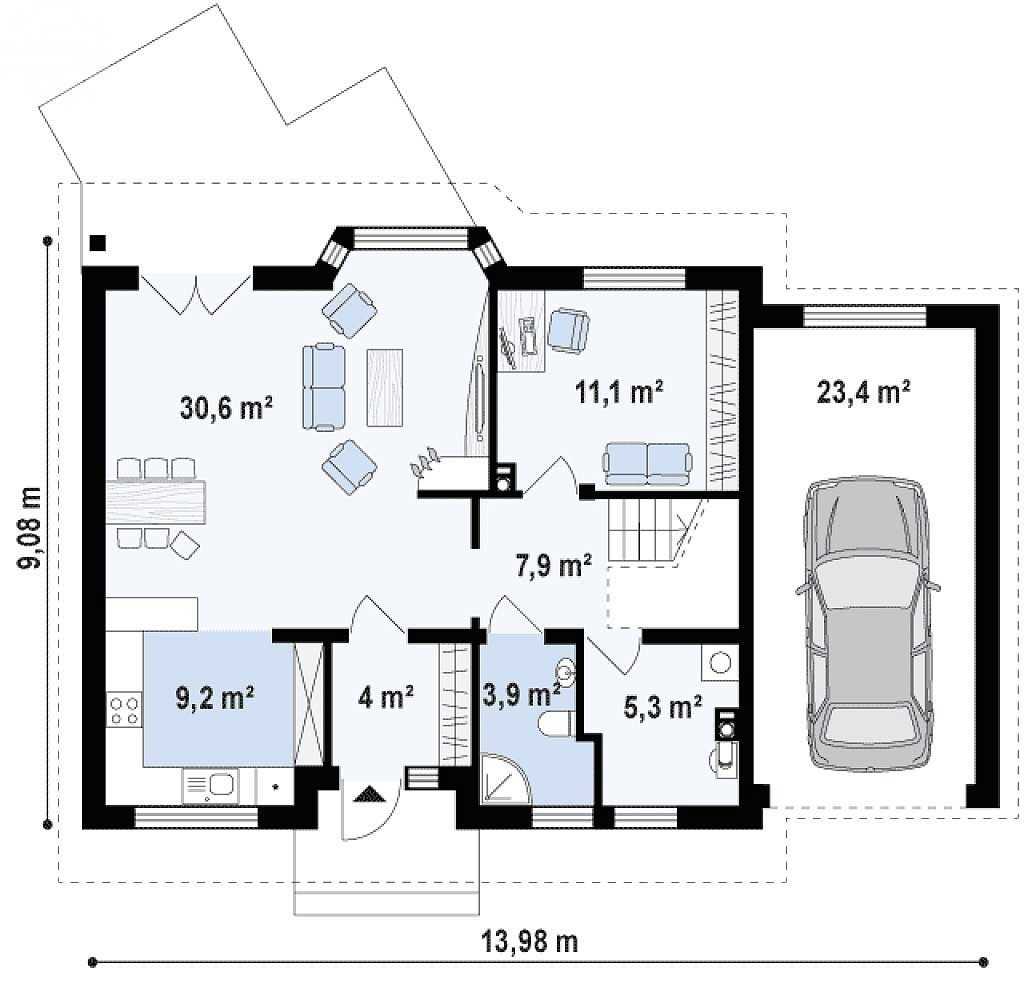

Проекты домов с гаражом

Для рассмотрения вариантов можно воспользоваться типовыми проектами, технология выполнения которых наработана строительными организациями или заказать индивидуальный проект застройки.

Одноэтажный дом

Особенность данного вида постройки в том, что все жилые и хозяйственные помещения находятся на одном уровне. Главное, при данном типе строительства – это грамотная планировка жилых помещений, исключающих возможность соседства спален, гостиной и кухни с автомобильным отсеком. Поэтому между этими помещениями устраивается качественная звукоизоляция или организовывается буферная зона из комнат технического назначения. Второй этаж строится мансардным, а вход с крыльцом и навесом дублируется из гаражного бокса.

Двухэтажный дом

Наиболее востребованные варианты для частной жилой застройки. Идеальный способ возведения дома на участке небольшой площади, который позволяет рационально распределить полезную площадь дома и прилегающей земли. При данной застройке основные жилые комнаты располагаются на втором этаже, а соседство с автомобильным помещением принимает на себя кухня и гостиная, в зависимости от пожеланий заказчика, на первом этаже располагаются: зимний сад, банный комплекс с бассейном и комнаты технического назначения.

Гараж в цоколе

Вариант, который сохраняет полезную площадь жилого пространства за счёт заглубления автомобильного блока. При проектировании двухэтажного жилого дома полезная площадь увеличивается практически вдвое по сравнению с другим типом постройки. Проект требует больших финансовых вложений на этапе закладки фундамента и организации плавного въезда в автомобильный блок. Также необходимо учитывать технические регламенты оптимальных размеров на один автомобиль: ширина 3 м, длина 5 м и высота 2 м.

Главное, при возведении автомобильного бокса в цоколе, необходима гидроизоляция и дренажная система для отведения грунтовых и талых вод от фундамента, этим должны заниматься специалисты.

Надземный гараж в нижней части дома

Предусматривает двухэтажное строительство, на первом этаже которого располагаются парковочные места для нескольких машин, ремонтная мастерская для их обслуживания и помещения технического назначения. На втором этаже планируются спальные комнаты, кухня, гостиная, санузел. Рационально применение данного вида застройки, если дом рассчитан на большую семью с несколькими автолюбителями. Но такое строительство займет большую площадь земельного надела, если участок небольшой, лучшим вариантом будет расположить гараж в цокольном этаже.

бесплатные проекты коттеджей из пеноблоков (полные);

бесплатные эскизные проекты коттеджей из пеноблоков (не полные).

Так же данный раздел каталога содержит проекты дуплексов, гаражей и бань из блоков изготовленных по технологии ячеистого бетона.
К данной категории проектов относятся проекты домов и коттеджей из:
-вспененного бетона (пеноблоки);
-газосиликатного блока;
-блока изготовленного по технологии HEBEL;
-все виды теплоблоков;

Преимущества проектов домов спроектированных из пеноблоков.

Ячеистый бетон (пеноблок) как материал обладает определенными преимуществами перед другими строительными материалами 1. Экологическая и эксплуатационная безопасность. При эксплуатации проектов домов и коттеджей из пеноблоков не происходит выделение вредных для человеческого организма веществ, Вредного выделения не происходит даже под воздействием высоких температур. 2. Пожароустойчивость. Дома построенные по проектам из пенобелоков способны успешно противостоять высоким температурам, для примера: стены с толщиной 15 см сдерживают распространение огня в течение 4 часов. Так же следует отметить, что пенобетон инертен к любым химически агрессивным средам. 3. «Теплота» пеноблока. Пористая структура материала обеспечивает низкую теплопроводность. Поэтому дома построенные по проектам из пеноблоков при одной и той же толщине стены в 2-3 раза теплее чем дома из кирпича или железобетона. 4. Высокая звукоизоляция. Звукоизоляция достигаемая благодаря ячеистой структуре пенобетона. По показателям теплопроводность и звукоизоляция проекты домов спроектированные из пеноблоков превосходят в несколько раз конструкции из других строительных материалов; 5. Технологичность и удобство обработки. Пеноблок легко режется, сверлится, гвоздится, благодаря чему очень удобен в использовании. Поверхность пенобетона пригодна для различных видов отделки. Небольшой вес и большие, относительно строительного кирпича, геометрические размеры а так же точность размеров блоков позволяет производить кладку с помощью специального клея, что значительно ускоряет процесс кладки все это позволяет возвести дом без привлечения специалистов и специального, как правило, дорогостоящего оборудования. 6. Высокие эксплуатационные качества материала – т.н. воздухопроницаемость. Стены из пеноблока «дышат», улучшая микроклимат внутри помещений, даже лучше чем стены из кирпича. 7. Стоимость. Пеноблок довольно дешев, например в сравнении со строительным кирпичом тли железобетоном. Все эти преимущества оказали огромное влияние на увеличение объемов строительства домов из пеноблоков в секторе частного строительства. В данном разделе каталога Вы можете скачать бесплатные проекты домов из пеноблоков.
Для их поиска воспользуйтесь специальной формой поиска (Умный фильтр), расположенной в левой нижней части данной страницы, а так же каждой страницы любого раздела каталога.
Для того. что бы отсортировать бесплатные проекты домов из пеноблоков откройте свойство «Полный проект и поставте галочку в значение «да».
После этого нажмите кнопку «Показать» расположенную в низу формы поиска.На примере поиска определенного проекта рассмотрим порядок действий при работе с данной формой поиска.В том случае если Вам необходимо найти

Шаг 1. Открываем параметр «Материал стен» задаем значение «пено(газосиликатный)блок» (ставим галочку напротив этого значения) Шаг 2. Открываем параметр «Гараж» задаем значение «да» Шаг 3. Открываем параметр «Тип объекта» задаем значение «коттедж» и «садовый домик» Шаг 4. Открываем параметр «Общая площадь» задаем нижнее значение «200», а верхнее значение «300» Шаг 5. Открываем параметр «Полный проект» выбираем значение «да»Шаг 6. Открываем параметр «Количество спален» задаем значение «4» Шаг 7. Жмем кнопку «Показать» и в результатах поиска получаем все готовые бесплатные проекты из пеноблоков со встроенным гаражом площадью от 200 до 300 кв.м. с четырьмя спальными комнатами. В случае если Вам нужно найти проект дома или коттеджа, по параметрам отсутствующим в форме поиска «Умный фильтр» то Вы можете воспользоваться строкой поиска по сайту, которая расположена в правом верхнем углу любой страницы сайта.
Например: если Вам нужно найти «Проект дома из пеноблоков с террасой», то Вы набираете в строке поиска слова «пеноблок» и «терраса» и нажимаете знак поиска «лупа».
В результатах поиска будут содержаться все проекты домов и коттеджей, в названии или описании которых будут содержаться слова пеноблок и терраса.

Состав и технология

Газобетон — представитель категории ячеистых бетонов, строительных материалов, различных по свойствам и особенностями эксплуатации. Объединяющей характеристикой служит пористая структура, небольшой вес и низкая плотность. При производстве газобетона используются такие компоненты:

Вяжущее. Портландцемент.
Наполнитель. Кварцевый песок.
Газообразователь. Алюминиевую пудру или пасту.
Воду промышленной очистки.
Улучшающие добавки. Известь, гипс, промышленные отходы (шлаки, золу).

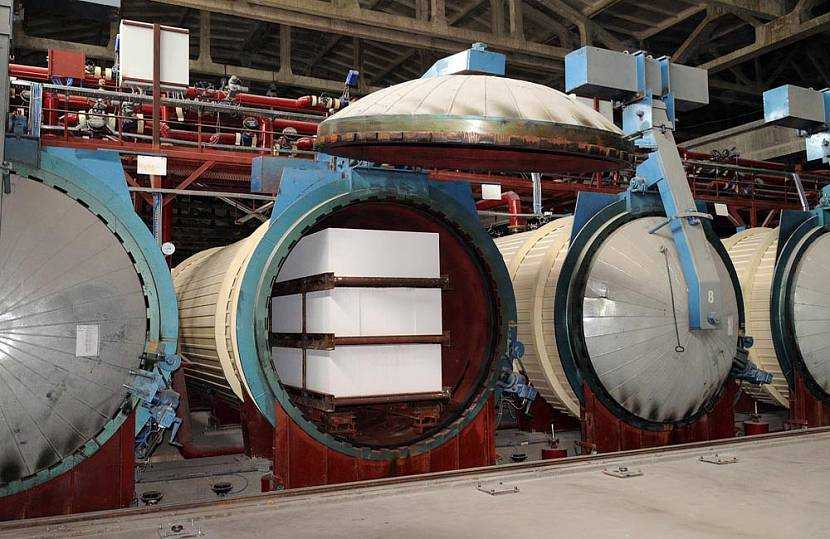

Блоки автоклавного тверденияИсточник ar.decorexpro.com

Производство газобетона начинается со смешивания ингредиентов и заливки смеси в формы. Химическая реакция приводит к образованию водорода. Газ увеличивает объем смеси (вспучивает ее) и формирует поры. После окончания реакции смесь схватывается, ее извлекают из форм и режут по стандарту. Далее обработка идет двумя способами. В зависимости от того, какой метод сушки используется, получается одна из двух разновидностей газобетона:

Автоклавного (синтезного) твердения. Блоки набирают твердость (пропариваются) в автоклавах (приборах, создающих высокое давление в насыщенной водяным паром среде).
Неавтоклавного (гидратационного, воздушного) твердения. Блоки твердеют при атмосферном давлении в сушильных камерах.

Классификация

Согласно стандарту, ячеистые бетоны (включая и газобетон) по функциональному назначению делятся на три типа:

Конструкционные. Плотность колеблется в пределах 1000–1200 кг/м³.
Конструкционно-теплоизоляционные. От 500 до 900 кг/м³. Марка D500 говорит о том, что в 1 м³ часть объема заполнена 500-ми кг твердого материала, оставшийся объем — воздух, заполняющий пустоты (ячейки).
Теплоизоляционные. От 200 до 500 кг/м³.

Использование блоков увеличивает скорость строительстваИсточник geo-comfort.ru

Технические характеристики

Газобетон служит примером оптимального соотношения между главными эксплуатационными характеристиками:

Прочностью. Несмотря на невысокую плотность (удельный вес), прочность достаточна для использования газобетона в строительстве несущих стен.
Легкостью. Легкость газобетона обусловлена пористостью, которая может достигать 85-90% от объема материала.
Низкой теплопроводностью. Хорошая теплоэффективность — также результат пористости материала. Газобетон может похвастать самым низким коэффициентом теплопроводности, 0,12 Вт/м°С (в сухом состоянии).

Ошибки кустарного производства

Обнаружив в интернете множество советов по производству газобетона своими руками, и убедившись, что они вполне реализуемы, многие решают заняться собственным производством. При этом домашние умельцы не считают нужным точное соблюдение технологических норм, но всегда находят желающих приобрести продукт по демпинговым ценам.

Мелкое производство — отсутствие гарантииИсточник beton-house.com

Использование в заводском производстве качественного сырья и технологичного оборудования позволяет получить газобетонные изделия, обладающие стабильными физико-химическими характеристиками:

Точными размерами и правильной, с минимальным браком, формой.
Заданными физико-механическими параметрами.
Равномерной плотностью материала, что подтверждается визуально (однородным распределением воздушных полостей).
Химической инертностью материала, что подтверждается лабораторным контролем на протяжении цикла производства.

Условия кустарного производства не могут обеспечить технологичность и контроль на уровне современного цеха. Газобетонные блоки хенд-мейд отличимы невооруженным глазом: ячейки (полости) распределены неравномерно, а геометрия оставляет желать лучшего. Иногда от таких изделий ощутимо пахнет химией (часто — известью). Использование блоков, изготовленных в кустарных условиях, скорее всего, удешевит строительство, но гарантированно станет источником серьезных проблем:

Блоки с произвольной плотностью и составом обладают повышенной хрупкостью и с большой долей вероятности начнут трескаться в первый же год эксплуатации дома.

Грубые швы станут причиной потерь теплаИсточник bg.decorexpro.com

Блоки с неидеальной геометрией не удастся посадить на специальный клей; придется использовать строительный раствор. Швы толщиной от 1 до 2 см станут мостиками холода, уменьшающими теплоэффективность жилья и способствующими промерзанию стен.
Блоки с остаточной неразложившейся известью будут иметь стойкий химический запах (и влиять на здоровье проживающих в доме людей). Избыточная известь может запустить процесс коррозии металла в стене.

Преимущества и недостатки

Строительство двухэтажных сегодня приобретает все большую популярность как самый оптимальный вариант просторного, красивого, экономичного и эффективного жилья.

Главные достоинства двухэтажного газобетонного дома:

Высокая скорость, простота процесса строительства – блоки легкие и больших размеров, хорошо кладутся одним человеком без подготовки, очень хорошо обрабатываются (шлифуются, пилятся, режутся, сверлятся и т.д.).
Хорошая прочность строения – материал выдерживает статические/динамические нагрузки, при правильном проектировании даст минимальную усадку.
Лучшие теплоизоляционные характеристики – пористая структура материала обеспечивает создание оптимального микроклимата внутри строения в любую пору года.

Практичность и эстетика – решив построить жилье из газобетона, его можно отделать любым материалом, создав красивый и современный дом.
Небольшой вес – всей постройки в общем и стен, перекрытий в частности, что позволяет меньше потратиться на фундамент, сделав его неглубоким.
Доступность – газобетон стоит сравнительно недорого, найти камень с требуемыми характеристиками не составит труда как в Москве, так и регионах.
Экологичность и безопасность – газобетон не выделяет в воздух токсинов, не горит, не оказывает никакого негативного влияния на здоровье и жизнь человека.

Основные недостатки материала:

Хрупкость – газобетон боится падений, легко раскалывается от ударов и нагрузок, плохо держит усилие на изгиб, что нужно компенсировать в процессе строительства армированием и другими мероприятиями.
Высокий уровень водопоглощения – из-за этого отделка должна осуществляться снаружи и внутри, с использованием специальных материалов, защищающих поры газобетона от воды.
Не очень привлекательный внешний вид – если кирпичный дом допускает отсутствие внешней отделки, то газобетон требует ее для защиты и эстетики.
Усадка – несмотря на то, что газобетон демонстрирует средний уровень усадки и проходит процесс быстро, все равно этот показатель должен браться во внимание (к примеру, пенобетон усаживается в 3 раза меньше).

Все эти качества актуальны для автоклавного газобетона, который был произведен в четком соответствии с технологией, прошел нормативные испытания и обладает всеми сертификатами качества.

Преимущества и недостатки материала

К бесспорным преимуществам газобетонных плит можно отнести следующие факторы:

Относительную легкость в сравнение с другими материалами. Блоки имеют небольшой вес благодаря своей пористой структуре.
Невысокую стоимость при сравнении с кирпичом или деревом.
Правильную геометрическую форму, благодаря которой можно осуществлять кладку только при помощи специального клея и получать ровную стену с минимальными отклонениями.
Использование клея для сцепки блоков, а не цементного раствора, также снижает конечную цену жилого дома. Цемента для укладки кирпича потребуется намного больше, чем клея и стоит он дороже.
Легкость обработки, позволяющая предавать блоку любую форму. При помощи шлифовки можно легко добиться плавного рельефа. Разнообразие создаваемых форм дает возможность использовать блоки для строительства декоративных лестниц и перил, заборов и перекрытий.

Арочные проемы в стене из газобетонаИсточник skopelitissa.com

Быстрота постройки благодаря большому размеру блока, объем которого примерно равен объему 12-15 стандартных кирпичей. Короткие сроки возведения и невысокая цена дают возможность значительно снизить конечную стоимость строительства.
Прочность автоклавного газобетона. Строгое соблюдение технологии постройки позволяет возводить из этого материала коттеджи и жилые постройки в несколько этажей.

Согласно рекламным тезисам производителей и многочисленных строительных компаний этот популярный материал практически не имеет недостатков. Но они все же есть, и описаны ниже:

Высокая гигроскопичность. Технология возведения домов из газобетона предусматривает обязательную отделку стен материалами, не пропускающими влагу – штукатурка, сайдинг и прочие.

Непрезентабельный внешний вид. «Голый» дом из газоблока смотрятся не очень эстетично, но этот вопрос редко выходит на первый план, так как стены все равно придется покрывать каким-либо отделочным материалом, чтобы они не промокли.
Газобетонные блоки склонны к появлению трещин, если фундамент здания недостаточно прочный и дает сильную усадку. Для большей прочности всей конструкции необходимо закладывать крепкий монолитный фундамент. Поэтому, несмотря на легкость блочного каркаса сэкономить на фундаменте не получится, как заверяют эксперты строительных компаний.
Слабая сопротивляемость к резким перепадам температуры – они способны спровоцировать появлению трещин на гипсовой штукатурке, поэтому для прочности стен при оштукатуривании лучше дополнительно использовать монтажную сетку.

Несоблюдение норм при строительстве может привести к образованию трещин на газобетонных стенахИсточник fabrika-betonov.ru

Учитывая вышеуказанные минусы и плюсы можно сделать вывод, что разрабатывая проекты коттеджей из газобетона необходимо четко придерживаться правил технологического процесса на каждом этапе строительства, учитывая особенности климатической зоны возведения объекта. Конечный результат во многом зависит от качества самих блоков.

Область применения

Благодаря недорогому производству и прекрасным характеристикам на рынке газобетона все больше – множество компаний предлагают высококачественный материал, который пользуется стабильно высоким спросом. Область применения газобетона достаточно обширная – из него выполняют объекты жилищного строительства разного типа, коммерческие и промышленные здания, разнообразные сооружения.

Сферы применения газобетона:

Кладка стен – стандартные блоки используются в строительстве несущих стен в зданиях до 3 этажей, а также для возведения внутренних перегородок в строительных объектах любой высоты. Стеновые блоки выполняются в разных размерах, со специальными выступами и впадинами, создающими тепловой замок.
– реализуются проекты небольших по этажности жилых и промышленных зданий, на которые не предполагается воздействие слишком высокой нагрузки.
Заборы – на приусадебных участках часто строят из газобетона, с обязательным обустройством бетонного фундамента (класть блоки непосредственно на грунт запрещено).
Возведение бани – газобетонные блоки просто идеальны для этих целей благодаря минимальной горючести и максимальному теплосбережению.
Создание монолитных конструкций – материал заливают в опалубку для реализации тех или иных задач.
Теплоизоляция – часто газобетон используют для утепления, выбирая минимально плотные блоки (они же не очень прочные) низкой марки.

бесплатные проекты коттеджей из пеноблоков (полные);

бесплатные эскизные проекты коттеджей из пеноблоков (не полные).

Преимущества проектов домов спроектированных из пеноблоков.

Дома из газобетона с мансардой: двухэтажные виды, планировка

Разнообразие проектов домов из газобетона очень большое – найти можно как бюджетные варианты для семьи из 2-3 человек, так и внушительные коттеджи. Минимальный размер дома в один этаж составляет 18 квадратных метра (6х3) с высотой этажа 2.4 метра. Меньше не строят.

Двухэтажные дома часто строят на небольших участках, чтобы сэкономить место на территории – так удается получить больше полноценной жилой площади. Промежуточным вариантом становятся одноэтажные дома с мансардой – они обходятся дешевле двухэтажных, но предоставляют дополнительные помещения (для спален, к примеру).

Ниже представлены примеры разных проектов:

В проект могут быть включены дополнительные элементы – пристроенный гараж (с внутренним входом в дом или без него), балкон, терраса с выходом из определенных комнат и т.д.

Экскурс в историю комбинированных проектов

Комбинация камня и дерева применяется в строительстве домов уже очень давно, как в России, так и за рубежом. Первоначально основой для данного способа строительства послужил стиль шале, распространенный среди жителей горных Альп. Основание из камня было необходимо для крепкой посадки дома на склонах гор, и для противостояния снегу и ветру. Жилой верх строился из дерева, обладал широкими свесами кровли для защиты от дождя, что в настоящее время является «визитной карточкой» данного архитектурного стиля.

В нашей стране дома с использованием камня и дерева были довольно популярны у купцов, зажиточных ремесленников и кулаков. Нижние каменные этажи использовались купцами как склады и магазины, а у ремесленников под мастерские. Второй деревянный этаж применялся в качестве жилого. Такие комбинированные дома были дешевле полностью каменных, и были более долговечными чем полностью деревянные, благодаря возвышению над землей деревянной части она была защищена от затоплений и меньше подвержена пожарам. Сплошная выгода!

Заключение

Если вам нравится идея строительства дома из газобетона, присмотритесь к проектам с мансардой. Загородные дома из газобетона отличаются по архитектуре, комплектации и отделке, вместе с тем, все они сочетают практичность и уют, а мансардный этаж обеспечивает многофункциональность. Коттедж, дополненный мансардным этажом, особенно ценен в условиях небольшого земельного участка, где каждый квадратный метр на счету.

Подобный проект на фоне других вариантов выигрывает благодаря своей экономности в строительстве и энергоэффективности во время эксплуатации. Продуманная планировка, измененная в соответствии с пожеланиями будущих владельцев, позволит комфортно разместить всех членов семьи, обеспечит полноценный отдых и работу.
