Монтаж водопровода начинается с создания четкого плана, где каждая точка водоразбора соединена с узлом ввода. Ошибка в расчетах приводит к падению давления в душе, когда кто-то открывает кран на кухне. В среднем, разводка в стандартной квартире занимает 3-5 дней и обходится в 15-40 тысяч рублей только по материалам. Правильная схема разводки труб водоснабжения: как сделать монтаж своими руками — это залог отсутствия протечек на десятилетия.
Особенности планирования системы
Перед закупкой материалов нужно оценить сложность объекта. Я всегда советую выбирать скрытый монтаж, так как трубы в стенах не портят интерьер. Однако такой вариант требует идеальной точности, ведь исправить ошибку после отделки будет почти невозможно. Открытая прокладка проще в обслуживании, но выглядит громоздко. Для реализации проекта потребуются базовые навыки работы с инструментом и около 40-60 рабочих часов.
Подбор необходимых материалов
Выбор труб зависит от бюджета и способа монтажа. Для скрытых трасс лучше использовать сшитый полиэтилен или качественный полипропилен. Я предпочитаю сшитый ПЭ за его гибкость и надежность соединений.
- Полипропиленовые трубы (диаметром 20 и 25 мм)
- Трубы из сшитого полиэтилена (PEX)
- Коллекторные гребенки для распределения воды
- Запорные шаровые краны из латуни
- Фитинги: угольники, тройники, муфты
- Уплотнительные кольца и прокладки
- Монтажные клипсы и хомуты
- Фильтр грубой очистки (грязевик)
- Редуктор давления для защиты системы
- Счетчики воды с обратными клапанами
Расход материалов зависит от количества точек разбора. В среднем на одну точку уходит 3-5 метров трубы.
| Материал | Средний расход на точку | Цена за ед. (средняя) | |
|---|---|---|---|
| Труба ПП 20мм | 4 м | 80 руб/м | 1600 руб |
| Труба PEX 16мм | 4 м | 120 руб/м | 2400 руб |
| Фитинги (набор) | 5 шт | 150 руб/шт | 3750 руб |
| Коллектор (2 выхода) | 1 шт | 2500 руб/шт | 2500 руб |
| Запорный кран | 2 шт | 600 руб/шт | 6000 руб |

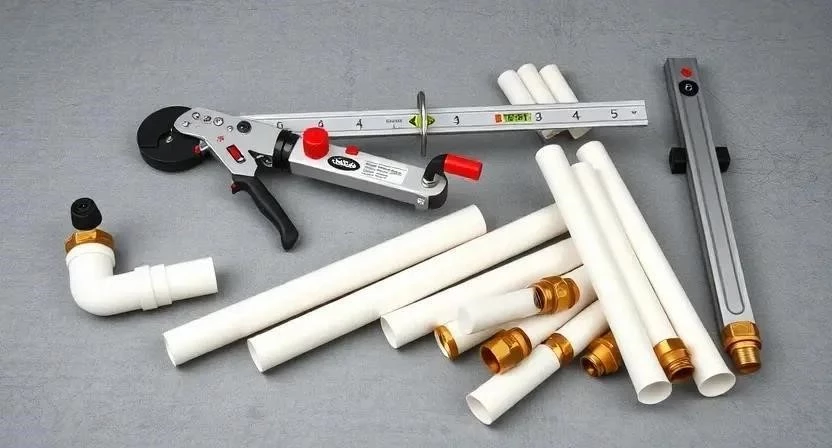

Инструментарий для сантехника
Качественный инструмент сокращает время работы и исключает брак. Если планируете делать разводку один раз, часть оборудования можно взять в аренду.
- Паяльник для полипропиленовых труб
- Специальный труборез для чистого среза
- Набор разводных и рожковых ключей
- Строительный уровень (от 60 см)
- Перфоратор с набором буров
- Рулетка и маркер для разметки
- Набор отверток и пассатижи
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Паяльник ПП | Сварка стыков труб | Обязательно | 3000 руб |
| Труборез | Ровный срез трубы | Обязательно | 1200 руб |
| Перфоратор | Штробление стен | Обязательно | 6000 руб |
| Уровень | Контроль горизонтали | Обязательно | 800 руб |
| Ключи трубные | Затяжка фитингов | Обязательно | 1500 руб |
Обустройство рабочего пространства
Первым делом освобождаю доступ к общедомовым стоякам. Вся мебель в санузле и кухне убирается в другую комнату. Полы застилаю плотной пленкой, чтобы строительная пыль не осела в щелях. Старую систему водоснабжения демонтирую полностью, стараясь не повредить основные магистрали. Важно перекрыть воду на всем стояке и слить остатки жидкости из труб.
Подготовка стен и разметка
Я начинаю с нанесения осевых линий будущих трасс прямо на стены. Использую уровень, чтобы трубы не «гуляли» по вертикали. Один раз я забыл проверить уровень в санузле, и труба пошла с перекосом — пришлось переделывать всю штробу. После разметки приступаю к штроблению. Глубина канавки должна быть такой, чтобы труба была утоплена на 1-2 см, оставляя место для слоя штукатурки.
Крепежные клипсы устанавливаю с шагом 50-80 см. Это предотвращает провисание пластика под воздействием температуры. Все отверстия под крепления сверлю перфоратором в режиме без удара, если стены из гипсокартона или тонкого кирпича.
Процесс монтажа водопровода
Работа выполняется строго по этапам. Для безопасности обязательно надеваю защитные очки и перчатки, особенно при штроблении и пайке.

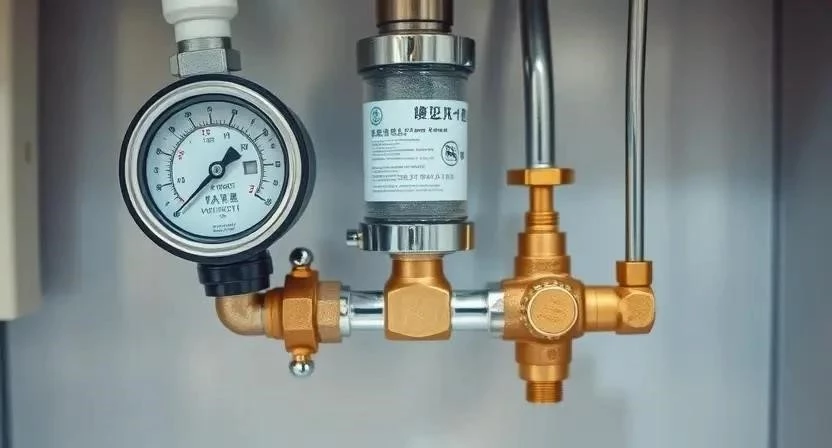

- Сборка узла ввода (3 часа). Устанавливаю главный запорный кран и фильтр грубой очистки.
- Монтаж счетчиков и редуктора (2 часа). Соединяю приборы через обратные клапаны для исключения обратного тока воды.

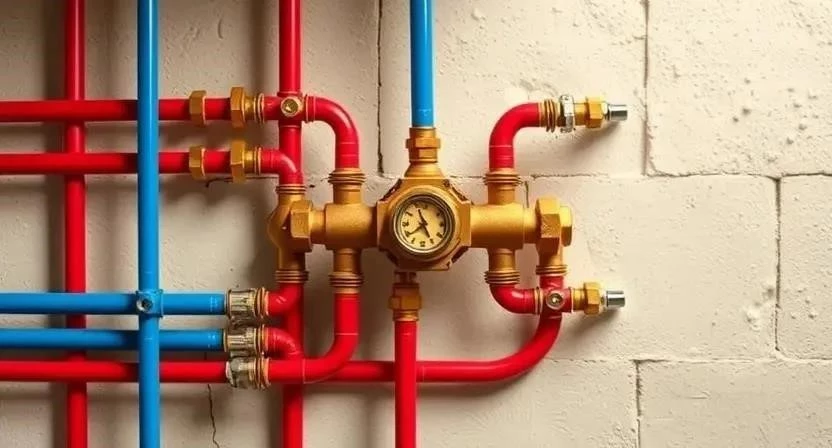

- Установка коллекторного узла (4 часа). Монтирую гребенки на стену, обеспечивая доступ к каждому крану.
- Прокладка магистралей (6 часов). Протягиваю трубы от коллектора к каждой точке: раковине, унитазу, ванне.
- Соединение элементов (5 часов). Пайка или обжимка фитингов в точках выхода.
- Монтаж запорной арматуры (3 часа). Установка кранов перед смесителями.
- Закрепление труб клипсами (2 часа). Фиксация всех участков трасс.
- Финальная проверка соединений (2 часа). Визуальный осмотр всех стыков.
При пайке полипропилена важно выдерживать температуру 260°C. Перегрев трубы приводит к сужению внутреннего прохода, что снижает напор воды. Время нагрева обычно составляет 5-7 секунд в зависимости от диаметра. После сварки не двигаю трубу в течение 10 секунд, чтобы шов застыл правильно.
Технические тонкости и секреты
Давление в системе должно быть стабильным, поэтому редуктор обязателен. Для горячего водоснабжения (ГВС) я всегда закладываю компенсацию теплового расширения. Если замуровать трубу ГВС слишком плотно, её может выгнуть или создать напряжение в стыках. Оставляю небольшой люфт в креплениях.
Углы наклона труб делают минимальными, чтобы избежать застоя воздуха. Герметизацию резьбовых соединений выполняю с помощью сантехнического льна с пастой или качественной ФУМ-ленты. Никогда не использую только ленту на ответственных узлах — она может «поплыть» со временем.
Типичные промахи новичков
Ошибки в сантехнике стоят дорого, часто приводя к капитальному ремонту соседей снизу.

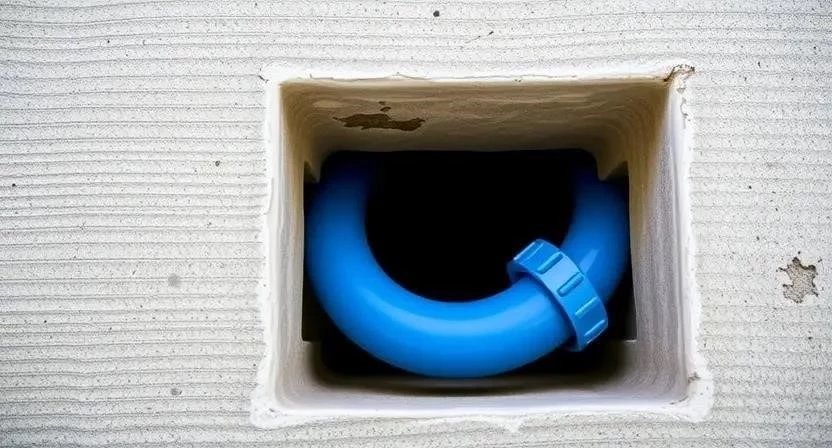

- Замуровывание разборных соединений (американки) в бетон без люков.
- Использование труб слишком малого диаметра, что вызывает шум и падение давления.
- Отсутствие доступа к запорным кранам за облицовкой или плиткой.
- Чрезмерная затяжка фитингов, приводящая к трещинам в пластике или латуни.
- Игнорирование установки фильтров, из-за чего смесители быстро забиваются окалиной.
Смета и финансовые расчеты
Стоимость разводки зависит от выбранной схемы (тройниковая или коллекторная) и материалов.
| Вариант исполнения | Материалы | Работа мастера | |
|---|---|---|---|
| Бюджетный (ПП, тройники) | 12 000 руб | 10 000 руб | 22 000 руб |
| Средний (PEX, коллектор) | 25 000 руб | 18 000 руб | 43 000 руб |
| Премиум (Медь, люкс-фитинги) | 60 000 руб | 30 000 руб | 90 000 руб |
| Статья расходов | С мастером | Своими руками | Экономия |
|---|---|---|---|
| Материалы | 20 000 руб | 20 000 руб | 0 руб |
| Монтаж | 15 000 руб | 0 руб | 15 000 руб |
| Инструмент (аренда) | 0 руб | 3 000 руб | -3 000 руб |
| 35 000 руб | 23 000 руб | 12 000 руб |
Запуск и проверка системы
После завершения монтажа провожу опрессовку. Это проверка системы под давлением, которое в 1.5 раза превышает рабочее. Использую ручной насос для опрессовки. Если манометр показывает падение давления, значит, где-то есть микропротечка. Я один раз перетягивал все гайки заново, потому что заметил каплю на стыке после опрессовки — это спасло меня от затопления квартиры.
При эксплуатации рекомендую раз в год проверять состояние фильтров грубой очистки и продувать их сжатым воздухом.
Сравнение типов труб
Разные материалы подходят для разных задач. Полипропилен дешев и надежен при правильной пайке. Медь долговечна и эстетична, но стоит дорого и требует навыков пайки твердым припоем. Металлопластик удобен в монтаже, но его пресс-фитинги со временем могут давать течь, если использовать дешевые аналоги.
Гибкие подводки использую только для финального подключения смесителя или бачка унитаза. Прокладывать их внутри стен категорически запрещено.
Ответы на частые вопросы
Какую трубу выбрать для квартиры?
Оптимальный вариант — сшитый полиэтилен (PEX). Минимум стыков, высокая надежность.
Почему в трубах слышен шум?
Обычно это происходит из-за слишком малого диаметра труб или заужений в местах соединений.
Нужен ли редуктор давления?
Да, если давление в стояке выше 4-5 бар, иначе прокладки в смесителях быстро выйдут из строя.
Что такое коллекторная разводка?
Это схема, где от общего узла (гребенки) к каждому крану идет отдельная труба.
Как рассчитать количество труб?
Измерьте расстояние от коллектора до точки, добавьте 10% на изгибы и запас.
Можно ли использовать обычный герметик для резьбы?
Лучше использовать лен с пастой или ФУМ-ленту, они обеспечивают более надежное соединение.
Зачем нужен гидроаккумулятор?
В частных домах он сглаживает скачки давления и разгружает насос.
