Принцип работы электросчётчика, передающего показания дистанционно

Индукционные счетчики: в чем особенности

Индукционные счетчики – это уже прошлый век, хотя кое-где они еще остались. Они отличаются простотой и надежностью. Отличить их от других типов счетчиков легко, поскольку у них имеется колесо, которое при работе счетчика крутится.

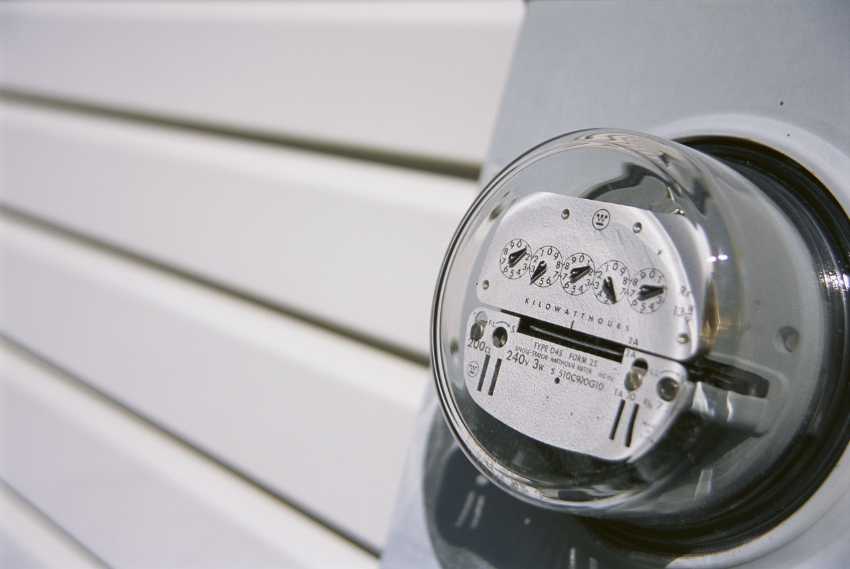

Счетчик старого образца

Сколько цифр списывать

Встречаются модели с разным количеством цифр: обычно от 4-х до 7-ми. Во многих моделях, последняя одна или две цифры как бы выделены. Это может быть обычная запятая, эти цифры могут иметь другой цвет (обычно красный) или отличаются размерами

Последние цифры показывают десятые или сотые доли киловатт/часов, поэтому при записях и передачи в соответствующие службы они не принимаются во внимание, так как учет ведется целыми киловаттами

Индукционный счетчик

Следует помнить, что имеются модели, в которых нет выделения последней одной или двух цифр. В таком случае придется записывать все цифры, так как конструкция счетчика не позволяет учитывать десятые или сотые доли израсходованной энергии. Нужно быть внимательными, чтобы не пришлось, затем доплачивать огромную разницу.

Если нет уверенности в том, что удастся правильно снять показания, лучше пригласить контролера на дом, чтобы он разъяснил и уточнил, какие цифры следует записывать, а какие – нет. Как вариант, можно обратиться к электрику, который обслуживает данный участок и получить всю интересующуюся информацию от него. Это можно сделать даже по телефону.

Процесс снятия показаний

После того, как установлен счетчик, на руки хозяину выдается акт, где указаны начальные цифры счетчика

Кстати, они обязаны разъяснить, как правильно снимаются показания и, какие цифры важны, а на какие не следует обращать внимание. Как правило, все нули, которые стоят перед первой цифрой, так же не записываются

Образец снятия показаний

Чтобы рассчитать, сколько израсходовано киловатт/часов электроэнергии, необходимо знать показания за предыдущий месяц. Если счетчик только что установлен, первые цифры можно взять из акта установки, а в последующем данные можно брать из квитанций, которые лучше хранить в удобном месте, чтобы не приходилось их долго искать.

В наше время практически все абонентские службы рассчитывают количество израсходованной энергии потребителями самостоятельно, достаточно передать им данные. Как правило, передача данных происходит в конце месяца (в последних числах). Сроки подачи информации устанавливаются абонентской организацией. В основном счета, в виде квитанций, обрабатываются компьютерами, на основе специальных компьютерных программ. Бывают случаи, когда даже компьютеры и те ошибаются. Поэтому лучше ежемесячно контролировать, сколько электроэнергии израсходовано. Если этого не сделать своевременно, то ошибка может перерасти в значительную сумму, а компании, поставляющие электроэнергию, свои долги отдают со скрипом.

Как сделать расчеты

Чтобы подсчитать, сколько киловатт/часов израсходовано за текущий учетный период, достаточно от последних показаний отнять предыдущие. В результате получится какая-то цифра, которая и будет отображать реальное количество электроэнергии.

Допустим, что последние показания составляют 6102, а предыдущие соответствуют цифре 5842, тогда от 6102 нужно отнять 5842 и получится цифра 250. Расчеты показывают, что за текущий учетный период израсходовано 250 киловатт/часов электроэнергии. Чтобы узнать, сколько придется заплатить, достаточно цифру 250 умножить на тариф и получается сумма.

Счетчики, которые длительное время работают, рано или поздно обнуляются и вводят в заблуждение хозяев. Многие считают, что электросчетчик испортился, но это совсем не так.

Просто, переписывая показания счетчика, спереди всех цифр, даже если это нули, имеется единица. Например, до этого счетчик показывал цифры «9988», а через некоторое время, например, «0022». Если эти показания нужно передавать в компанию по учету, то придется записать «10022». Поставить единицу придется только 1 раз, а в последующем придется снимать показания, как обычно.

Обнулившийся счетчик

Преимущества и недостатки использования счётчиков с возможностью передачи данных

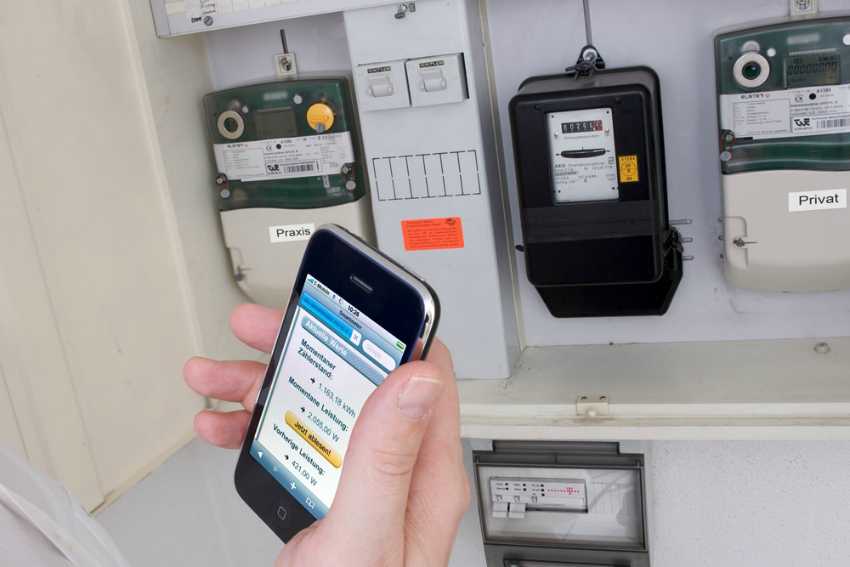

Преимуществ у электрических счётчиков с дистанционным снятием показаний перед обычными много. Вот только некоторые из них:

  1. Показания по потреблению электроэнергии счётчик фиксирует каждый день. Именно это и помогает решать конфликтные ситуации. Данные фиксируются и в самом счётчике, и на компьютере энергосбытовой организации.
  2. Повседневный учёт показаний. Это удобно именно для тех потребителей, которые надолго уезжают в командировки, сдавая дома и квартиры в аренду. Или есть необходимость отслеживать потребление на дачах.
  3. Ситуации с двумя тарифами часто приводят к спорным ситуациям. Ведь если прибор учёта и контроля не зафиксировал переход с одного тарифа на другой, то энергоснабжающая организация расчёт ведёт в свою пользу. Для начисления применяются среднестатистические данные. У электросчётчика с дистанционным снятием показаний такого произойти не может. Он чётко отслеживает переход с одного тарифа на другой и точно передаёт данные перехода. И всё это фиксируется в программе энергосбытовой организации.
  4. Безопасность жилья. Ситуации с забытыми включёнными электрическими приборами встречаются часто. Некоторые из них заканчиваются пожарами. С электросчётчиком данного типа ситуация берётся под контроль. Потому что удалённо через телефон можно обесточить всю квартиру или дом.
  5. То же самое касается, если есть необходимость зимой прогреть дачу или загородный дом. За пару часов через смартфон производится подключение электроэнергии, то есть, счётчик включается и начинает через себя пропускать ток, включая одновременно электрический нагревательный прибор. Скажем прямо, что так управлять системой отопления не всегда возможно, лишь только в том случае, если в качестве котла отопления используется электрическая модель или газовая со сложной системой автоматики.
  6. Экономия времени и высокое удобство. Потребителю нет надобности снимать показания, передавать их и стоять в очереди в кассы для оплаты потреблённых киловатт. Программа всё сделает автоматически, а также снимет деньги со счёта потребителя, который обязательно указывается в договоре.

Нет необходимости записывать показания и проводить расчёты, прибор всё сделает сам

Что касается недостатков для потребителей, то это ситуация с неоплаченными счетами. Потому что прибор можно удалённо отключать не только самим потребителям, но и энегосбытовой организации. Нет на счету денег, забыли провести оплату вовремя, получите обесточенный дом или квартиру. И в этом случае подключить со своей стороны потребитель уже не сможет, пока не погасит задолженность.

Не заплатили вовремя, будете вечерами сидеть при свечах

Как установить дистанционный электросчетчик?

С 1.07.2020 во всех регионах страны началось построение интеллектуальной системы учета потребления коммунальных услуг. Обычные индукционные электросчетчики постепенно (после истечения срока службы или в случае поломки) будут меняться на новые автоматизированные приборы. Это регламентировано ФЗ №522-ФЗ.


Старые индукционные счетчики не вписываются в современную идею интеллектуальных систем, поскольку их невозможно контролировать дистанционно, а также эти приборы учета можно легко остановить или перемотать на них показания

Если собственник квартиры решит поставить электрический счетчик с удаленной передачей информации раньше, ему нужно подать заявление на установку и пломбировку прибора учета в аккредитованную организацию, которая занимается поставками электроэнергии по конкретному адресу.

Ее контакты можно найти в квитанции по оплате, на информационном стенде в подъезде или в офисе Управляющей компании (если она находится в этом же доме).

Подробный порядок и правила выполнения замены электросчетчика мы рассмотрели в статье: Замена электросчетчика в квартире и в частном доме: специфика производства замены счетного прибора.


Поскольку каждый поставщик электроэнергии обслуживает какой-то один определенный район, всю важную информацию о компании можно узнать в интернете по адресу дома

После этого домовладельцу передаются все условия по установке. Хозяин, ориентируясь на эту информацию, покупает счетчик электроэнергии с удаленным снятием показаний и оплачивает его установку и демонтаж старого прибора учета.

При этом нельзя самостоятельно демонтировать и монтировать электросчетчик: это должны делать представители компании-поставщика. По завершению установочных работ проводят опломбировку счетчика и включают в единую интеллектуальную сеть.

О стоимости замены электросчетчика мы подробно рассказали в следующей статье.

Что это такое

Конструктивное исполнение счетчиков электроэнергии, осуществляющих дистанционное снятие показаний, позволяет в автоматическом режиме снять показания с прибора и отправить полученную информацию в специальную платежную систему. Это существенно упрощает пользование устройством и позволяет сохранить время. Благодаря автоматизации процесса передачи данных процесс начисления оплаты за потребленную электроэнергию становится прозрачным. Конструктивное исполнение электросчетчика с пультом предполагает постоянное подключение к сети.

Вся информация в платежные системы передается в режиме реального времени. Это позволяет исключить ошибку при передаче данных или умышленное снижение/завышение количества потребленных киловаттов. Это позволяет оптимизировать свои расходы. Пользователь начинает платить только за то количество электроэнергии, которое было потреблено в реальности. Даже если снятие показаний было произведено с некоторым опозданием.

Учитывая, что передача данных осуществляется в дистанционном режиме, прибор не предъявляет особых требований к месту размещения. Нередко их размещают под плиткой, устанавливают под раковиной либо в любом другом месте, где табло устройства будет располагаться ниже уровня глаз. При необходимости актуальные данные можно будет считать при помощи телефона или компьютера. Устройство само отправит все актуальные сведения.

Конструктивное исполнение умных моделей позволяет добиться необходимой детализации и точности. В состав подобных устройств входит специальный узел, обеспечивающий отправку данных в обслуживающую компанию. Передача информации о размере потребленного электричества осуществляется раз в сутки. При этом сами устройства позволяют определить, вмешивался ли кто-то в их работу. Это исключает кражу электроэнергии из-за остановки или замедления работы считывающего узла. В случае поломки или возникновения ошибки прибор также информирует управляющую компанию о необходимости вмешательства в его работу.

Список лучших аппаратов учета

Потребители и профессиональные электрики рекомендуют несколько устройств.

Меркурий 201.8

Прочный бюджетный прибор с разрешением ЖК-экрана 7 разряда и классом точности 1. Рассчитан на сеть с напряжением 220-230 В и силой тока 5-80 А. Исправно работает в условиях жары и мороза при влажности до 90 %. Оснащен:

  • модульным корпусом;
  • измерительным токовым конвертером;
  • винтовыми клеммами;
  • светодиодной подсветкой зоны показаний.

Эксплуатационный срок модели – 30 лет, ревизионный – 16 лет.

Нева М. Т.123

Аппарат с рабочим напряжением 230 В и номинальным током 5 А. Гарантия изготовителя – 30 лет. Предназначен для измерения:

  • частоты напряжения в сети;
  • активной мощности электролинии;
  • показателей токового напряжения и силы.

Модель имеет 1 класс точности, может устанавливаться в офисах, домах, торговых залах и квартирах.

Энергомера CE102M S7 145-JV

Класс точности модели – 1. Она не подвергается климатическим, электромагнитным и механическим повреждениям. Устройство рассчитано на силу тока 5-60 А, рабочее напряжение 220-230 В. Может работать без сбоев при температуре от -45 до +70 градусов и влажности 98 %. Дополнительные возможности:

  • шпунт;
  • память энергонезависимого типа;
  • интерфейсы связи;
  • пользовательское перепрограммирование;
  • вывод данных за нужный период времени;
  • снятие информации без напряжения.

В память счетчика нельзя внести корректировки.

Порядок подключения

Для установки и подключения прибора дистанционного учета следует обратиться в компанию, специализирующуюся на предоставлении электроэнергии, и написать соответствующее заявление. После подписания ряда бумаг к месту монтажа будет направлен специалист, который произведет установку и последующее подключение выбранной модели.

В сопроводительной документации будет указано:

  • тип прибора, количество фаз и тарифов;
  • используемое устройство защиты;
  • наименование коробки;
  • требования к проводам: их протяженность и площадь поперечного сечения.

Самостоятельный монтаж подобных устройств практически не производится. Чтобы выполнить монтажные работы своими силами, надо не только соблюдать требования ТБ, но и подписать специальное письменное разрешение на установку.

Правила снятия показаний с электронных счетчиков электроэнергии

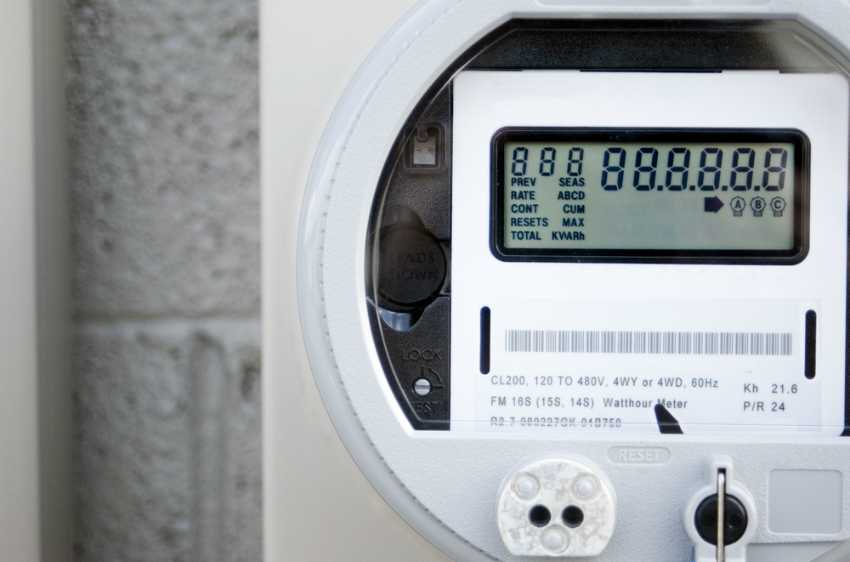

Устройства данного типа комплектуются электронным табло, содержащим актуальную для пользователя информацию. Здесь можно найти не только текущие показания расхода электроэнергии, но и информацию, касающуюся даты и времени работы устройства. У большинства моделей эти данные с заданной периодичностью сменяют друг друга на табло. У многозоновых моделей показания отображаются в соответствующей зоне.

Чтобы снять показания, достаточно дождаться, пока на электронном счетчике электроэнергии появится соответствующая информация. Также можно несколько раз нажать на соответствующую кнопку «ввод», пока на табло не отобразиться соответствующая информация, которую следует записать на специально подготовленный листок.

Снимать показания с электронных приборов надо по всем правилам

Как снять показания со счетчика Меркурий 200

Производитель предлагает устройства двух типов: одно- и многотарифные. Первые маркируются как 200.00. У многотарифных в маркировке после точки не два нуля, а определенное цифровое значение: 01, 02 либо 03. Отдельные модели поставляются с пультом управления и могут иметь на табло различное количество зон.

На табло устройства Меркурий 200 поочередно отображаются:

  • время;
  • дата;
  • тарификация по зонам, с указанием дополнительных тарифов. Маркировка отображается в верхнем левом углу. Тарифы выводятся по очереди, что позволяет записать показания потребленной электроэнергии. Значения, располагающиеся после запятой, следует отбрасывать.

Смена данных осуществляется через 5÷10 секунд. Если этого времени недостаточно, можно выполнить переключение тарифов при помощи кнопки «Ввод».

На дисплее счетчика «Меркурий 200» отображается вся необходимая информация

Как снять показания счетчика электроэнергии Меркурий 230

Модель является трехфазной. Расчет показаний осуществляется сразу по нескольким тарифам. На табло прибора можно увидеть данные, относящиеся к конкретному тарифу.

Давайте рассмотрим, как снять показания счетчика электроэнергии Меркурий 230

Следует обратить внимание на зонирование тарифов:

  • Т1 – пиковая зона;
  • Т2 – ночной период;
  • Т3 – полупиковая зона;
  • Т4 – льготный период.

Показания счетчика за свет снимают в следующей последовательности:

Фото Описание операций
Кнопка «ВВОД» на передней панели позволяет произвести переключение выводимой информации.
Тариф Т1, соответствующий пиковой зоне. Значимыми являются цифры до запятой.
После нажатия на кнопку «ВВОД» отображаются показания, соответствующие тарифу Т2.
Еще одно нажатие позволит увидеть показания для третьего тарифа.
Последующее нажатие отобразит данные для Т4.
Если оплата производится не по дифференцированному тарифу, следует нажать кнопку еще раз, чтобы увидеть суммарное значение.

Как снять показания счетчика электроэнергии Энергомера

Производитель предлагает прибор в различных модификациях. Можно выбрать одно- и многотарифный счетчик. Последние более популярны.Количество кнопок на передней панели счетчика зависит от его конструктивных особенностей. Как правило, их 2 либо 3. Данные отражаются по тарифным зонам.

Для просмотра цифровых значений следует нажимать на кнопку «ПРСМ». Если еще остались вопросы о том, как считать показания счетчика электроэнергии, стоит внимательно прочитать инструкцию, прилагаемую к прибору учета.

«Энергомера» – прибор, имеющий различные модификации

Как снять показания со счетчика Микрон

Многотарифный прибор, оснащенный кнопкой ввода. Для вывода необходимых показаний на нее последовательно нажимают, чтобы на табло появились актуальные значения. Напротив маркировки тарифа, например, Т1 и значения, которое следует учитывать при расчете (R+), появятся «галочки». Это сделано для того, чтобы абонент точно знал,какие показания счетчика электроэнергии нужно передавать. Отняв от текущего значения показания за предыдущий месяц, можно будет узнать расход по тарифу Т1. Для перехода на показания, соответствующие следующей зоне, следует нажать на кнопку ввода, после чего «галочка» с Т1 переместиться на Т2.

«Микрон» – многотарифный прибор учета

Как снять показания со счетчика Saiman

Устройство отличается простотой исполнения. Счетчики Saiman не имеют специальной кнопки вводы, предназначенной для пролистывания данных. Для съема актуальных значений приходится дожидаться появления на табло прибора условного обозначения TOTAL и числовых данных. Информация отображается в следующей последовательности:

  • дата;
  • время;
  • номер прибора;
  • передаточное число (1600);
  • Если счетчик однотарифный, сразу высвечивается актуальное показание, если двухтарифный – Т1 и Т2 последовательно.

Saiman – качественный прибор, имеющий простое конструктивное исполнение

Топ 3 моделей

В рамках данной статьи не стоит цель рекламы конкретной модели водяного прибора. Но потребитель может составить представление о существующих моделях и их цене.

SAURES C1

Относится к классу универсальных счетчиков и для горяченькой и для холодноватой воды.

  1. Установлен NB-IoT-считыватель российского производства.
  2. Есть возможность автоматизированной трансляции данных в управляющую фирму.
  3. Потребитель имеет возможность контроля и анализа по истраченным водным ресурсам.

Цена прибора зависит от комплектации — 3710–5050 рублей.

ZENNER

Прибор от немецкого изготовителя:

  1. Импульсный выход.
  2. Стабильная работа.
  3. Большая достоверность показаний.
  4. Длительный срок эксплуатации (12 лет).

Цена 1850–3100 рублей.

ITELMA

  1. Универсальный.
  2. Импульсный выход.
  3. Защита от слишком горячей воды (1100) и давления (2.5 атм.).
  4. Производится в России по немецкой лицензии.
  5. Гарантий срок работы 6 лет.

Стоимость — 815 рублей.

Законность мероприятия

Обслуживающие компании могут заставить владельца дома смонтировать счетчик на улице. Фирмы обуславливают это возможностью беспрепятственного обслуживания устройства. Таким образом поставщик пытается бороться с воровством электроэнергии.

  1. Владелец отказывается. В данном случае компания обязана установить (или оставить) счетчик внутри помещения. Вне зависимости от ответа пользователя, фирма может установить независимое контролирующее устройство на столбе за свой счет. Так получится два счетчика — в доме расчетный, на улице — контрольный. Последний располагают на границе балансовой принадлежности — между пользователем и поставщиком.
  2. Владелец соглашается. В данном случае производится установка (или вынос из помещения) счетчика расхода электроэнергии. Владельцу дома предоставляется на подпись оригинал договора.


Оба варианта законны, если поставщик соблюдает правила. Уличный счетчик должен соответствовать пунктам 1.5.27 и 1.5.29 ПУЭ:

В СНТ пользователей часто заставляют согласиться на установку: показания считывают сотрудники фирмы, что защищает от воровства электроэнергии.

Как передать показания электросчетчиков с автоматизированной системой

Процесс отсылки данных осуществляется без участия абонента. На него возлагается лишь обязанность передачи первого показателя. Эти данные необходимо сообщать до тех пор, пока производитель не вышлет уведомление о том, что больше нет необходимости в этом. Замер расхода электроэнергии в подобных счетчиках осуществляется каждый час. Один раз в сутки полученная информация отправляется в контролирующую организацию. В некоторых моделях используется мобильная связь.

Как работают счетчики электроэнергии, передающие показания автоматически

Простейшие системы автоматизированной передачи данных осуществляют свою работу поэтапно:

  1. Сбор информации.
  2. Транспортировка данных.
  3. Анализ полученной информации, ее дальнейшее хранение.

В роли главных участников первого этапа выступают устройства, выполняющие замер параметров системы, и непосредственно сами электросчетчики. К категории измерительных устройств относятся всевозможные датчики, которые подключены к системе посредством аналоговых цифровых преобразователей или оснащены выходом, используемым для подключения интерфейса.

Автоматизированная система собирает данные, анализирует их и сохраняет на сервере

Линия интерфейса, используемая для передачи информационного сигнала, имеет входное сопротивление 12 Ом. Поскольку мощностные возможности передатчика ограничены, подобные ограничения налагаются и на количество устройств-приемников, которые подключаются к этой линии. Максимальное число датчиков, на которое рассчитана работа приемника, составляет 32 шт.

На втором этапе в работу вступают контроллеры, транспортирующие сигнал между линиями интерфейса. Данная процедура необходима для считывания информации контроллером или персональным компьютером. Если в соединении задействовано более 32 датчиков, то в системе устанавливаются концентраторы.

На третьем этапе задействован сервер, ПК и контроллер, которые собирают данные, анализируют их и сохраняют. Система обязательно должна иметь соответствующее программное обеспечение, позволяющее выполнять ее настройку.

Для передачи показателей удаленно используются как электронные, так и индукционные устройства

Электросчетчики индукционного типа и автоматические системы передачи данных

Для передачи показателей в дистанционном режиме могут применяться не только электронные приборы. Индукционные устройства, маркируемые буквой «Д», оснащены телеметрическим выходом. По сути, этот выход представляет собой импульсный датчик. К категории подобных устройств можно отнести модель СРЗУ-И670Д. За счет импульсного датчика в рамках двухпроводной линии связи осуществляется передача информации в систему, собирающую и обрабатывающую данные. Информация содержит данные по активной электроэнергии, которая проходит черед прибор.

Источником импульсов является измерительный трансформатор. Он излучает магнитный поток, пересекающий металлический сектор, насаженного на ось алюминиевого диска. Далее осуществляется передача этих импульсов на схему датчика, а после этого на линию связи, которая питает этот датчик.

На импульсном датчике установлена фотосветодиодная головка. Она представляет собой пару, состоящую из светодиода и фотодиода. Датчик внутри электросчетчика имеет специфичное расположение. Устройство установлено так, чтобы головка была повернута в сторону алюминиевого диска. Светодиод излучает сигнал, который отражается диском, а затем его принимает фотодиод. Затемненный сектор на диске обеспечивает прерывистость сигнала.

Эти прерывания отслеживаются электронной схемой, преобразовываются и подаются на линию связи в виде последовательности импульсов. Затем их получает приемное устройство, выполняет подсчет количества за определенный период времени и отображает результат на дисплей.

Для электросчетчиков с дистанционным считыванием данных необходимо бесперебойное подключения к сети

Почему выгодны именно электронные счетчики при передаче показаний за свет

Теоретически описанная ранее система с индукционным счетчиком возможна, однако на практике в ней нет смысла. Подобные приборы постепенно изымаются из эксплуатации и заменяются электронными. Исключением являются локально размещенное учетное оборудование.

Электронные устройства в отношении создания автоматизированных систем передачи показаний обладают значительными преимуществами, которые обуславливаются информационной составляющей и обширными сервисными возможностями.
